适用于板卡型号:

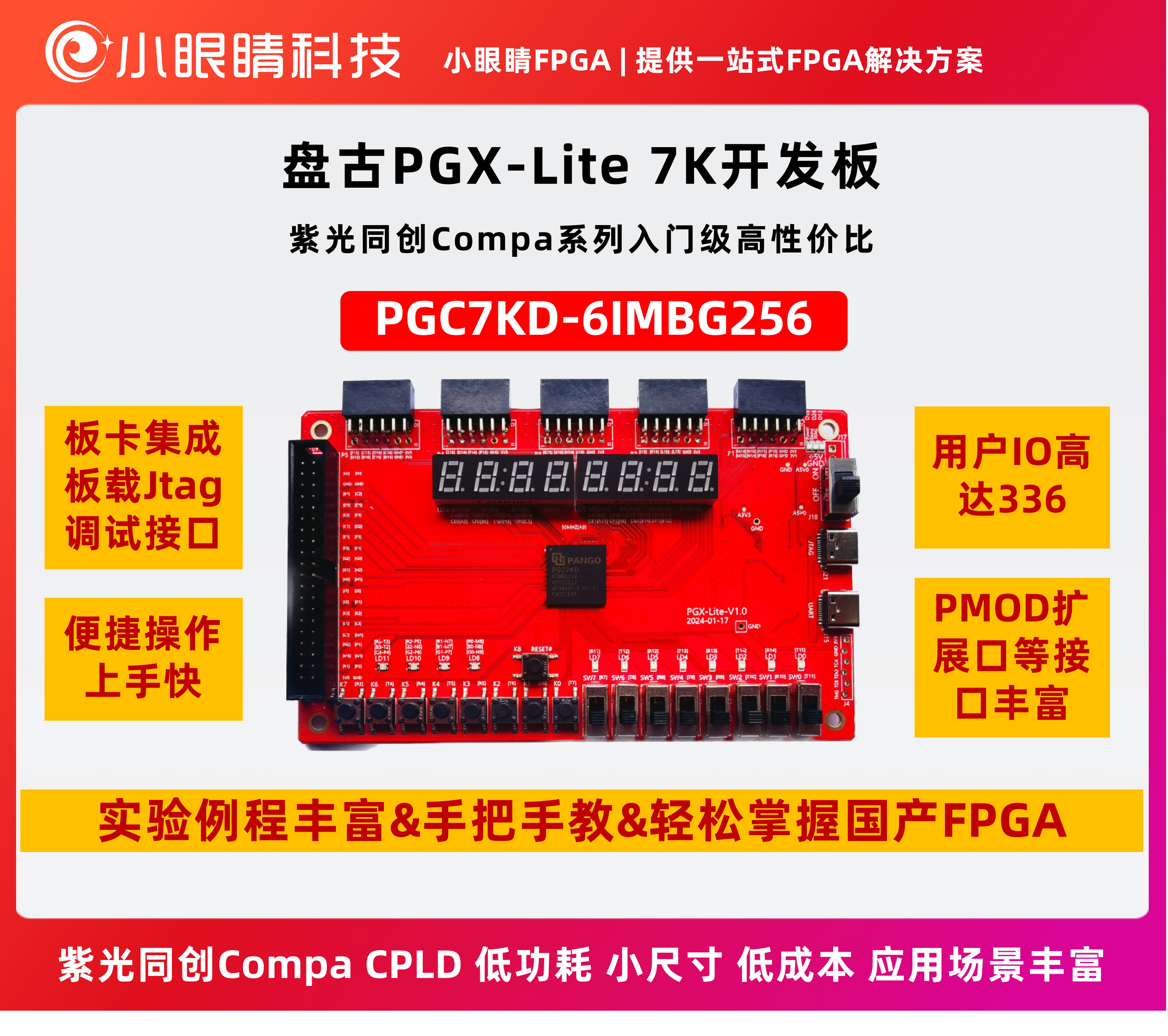

紫光同创PGC7KD-6IMBG256开发平台(盘古PGX-Lite 7K)
仅需一根TypcC线,插上即用,轻松操作。兼容下载器的一体版,配套资料丰富, 快速掌握国产FPGA!
PGX-Lite 7K 开发板是一套基于紫光同创 compa 系列 PGC7KD-6IMBG256 芯片为核心的开 发套件,支持主自加载双启动功能,集成板载 jtag 调试接口,支持 Type-C 转串口通信,同 时预留非常丰富的扩展 IO、数码管、按键、led 灯等硬件资源,在提供用户基础的硬件环境 基础上,满足用户更加灵活的需求。
二:实验目的 在连续信号中,检测是否包含特定序列,例如检测“1101”中是否包含“01”
三:实验要求 1、 拨码开关 SW7-SW4 作为序列信号输入; 2、 KEY7-KEY6 作为特定信号输入序列,KEY 按下后对应的 LED 灯会亮起,表示对应位为 1,再按一下会熄灭,表示对应位为 0; 3、 K4 为序列检测开始和序列检测结束按键,初次按下 KEY4,开始检测,此时 LED4 也会被点亮,显示当前状态,再按一下停止检测,LED4 熄灭;结束后序列串中出现特定序列的次数显示在数码管上。
四:实验原理 SW7~SW4 的状态为检测序列; LED7~LED6 为特定序列; 数码管显示的结果为 LED[7:6]在 SW[7:4]中出现的次数;
五:实验源码(完整源码查看 demo 源文件) 方案设计 从实验目的分析此实验的实现需要有三个功能模块: 1、按键 LED 模块;按键调整特定序列,由 KEY[7:6]控制特定序列值;KEY4 控制是否检测;输出用 LED 来显示及保存特定序列,同时也将特定序列与检测使能信号传递给检测模块; 2、序列对比模块;由拨码开关提供待检测序列,接收按键控制模块传递过来的特定序列与检测使能信号控制与待检测序列进行比较;比较结果输出给到数码管显示模块进行显示; 3、数码管控制模块数码管显示模块的目标是将统计结果显示出来,用动态数码管显示的方式即可; 对应模块之间的连线如下框图: 顶层模块(含数码管显示模块)设计 按键 LED 控制模块 按键消抖 序列检测模块设计
六:实验现象 实验步骤: 1、按下轻触按键 KEY4,进入检测状态; 2、调整输入序列,更改拨码开关的输入值(SW[7:4]); 3、调整固定序列,通过轻触按键改变 LED 状态(LED[7:6]); 4、按下轻触按键 KEY4,退出检测,查看数码管显示的统计结果,重新执行 前面三个步骤; 实验现象举例: 当 SW[7:4]=4’b1010;LED[7:6]=2’b01 时,按下 Key4 后数码管显示数字 1; 当 SW[7:4]=4’b1010;LED[7:6]=3’b10 时,按下 Key4 后数码管显示数字 2;
