【沁恒CH585开发板免费试用体验】+串行通讯与语音模块播放控制

CH585配置有4组UART，它可以在没有显示器件的情况下通过串口来输出测试信息，也实现串口设备间的数据传递等。

实现串口1收发测试的主程序为：

#include "CH58x_common.h"

uint8_t TxBuff[] = "This is a tx exam\r\n";

uint8_t RxBuff[100];

uint8_t trigB;

int main()

{

    uint8_t len;

    HSECFG_Capacitance(HSECap_18p);

    SetSysClock(CLK_SOURCE_HSE_PCH585配置有4组UART，它可以在没有显示器件的情况下通过串口来输出测试信息，也实现串口设备间的数据传递等。

实现串口1收发测试的主程序为：LL_62_4MHz);

    /* 配置串口1：先配置IO口模式，再配置串口 */

    GPIOA_SetBits(GPIO_Pin_9);

    GPIOA_ModeCfg(GPIO_Pin_8, GPIO_ModeIN_PU);      // RXD-配置上拉输入

    GPIOA_ModeCfg(GPIO_Pin_9, GPIO_ModeOut_PP_5mA); // TXD-配置推挽输出，注意先让IO口输出高电平

    UART1_DefInit();

#if 1 // 测试串口发送字符串

    UART1_SendString(TxBuff, sizeof(TxBuff));

#endif



#if 1 // 查询方式：接收数据后发送出去

    while(1)

    {

        len = UART1_RecvString(RxBuff);

        if(len)

        {

            UART1_SendString(RxBuff, len);

        }

    }

#endif



#if 0 // 中断方式：接收数据后发送出去

    UART1_ByteTrigCfg(UART_7BYTE_TRIG);

    trigB = 7;

    UART1_INTCfg(ENABLE, RB_IER_RECV_RDY | RB_IER_LINE_STAT);

    PFIC_EnableIRQ(UART1_IRQn);

#endif

    while(1);

}

由程序可知，该程序的作用是使用串口1发送和接收信息，其中PA8是接收引脚，PA9是发送引脚。它是先发送信息，然后再以查询方式接收信息。

对于串口1来说，除配置了所用引脚外，并未定义其他的工作参数，而是通过函数UART1_DefInit() 加以设置，其内容如下：

void UART1_DefInit(void)

{

    UART1_BaudRateCfg(115200);

    R8_UART1_FCR = (2 << 6) | RB_FCR_TX_FIFO_CLR | RB_FCR_RX_FIFO_CLR | RB_FCR_FIFO_EN; // FIFO打开，触发点4字节

    R8_UART1_LCR = RB_LCR_WORD_SZ;

    R8_UART1_IER = RB_IER_TXD_EN;

    R8_UART1_DIV = 1;

}

经程序的编译和下载，其测试结果如图1和图2所示。

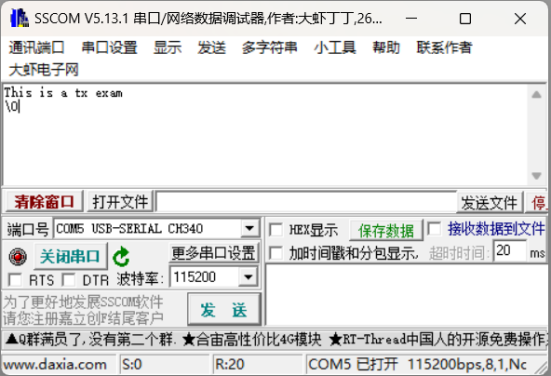

图1 接收内容

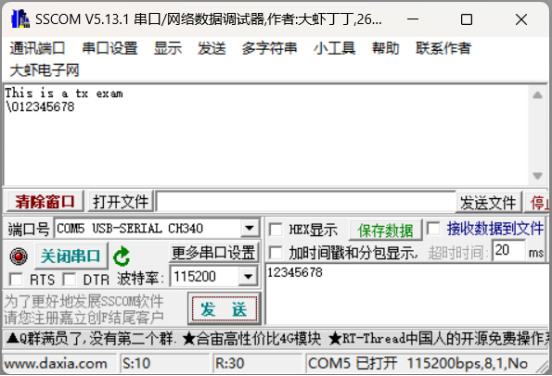

图2 发送及回馈

在实际应用中，除了发送字符信息外更重要的是发送字节数据来控制串口设备。

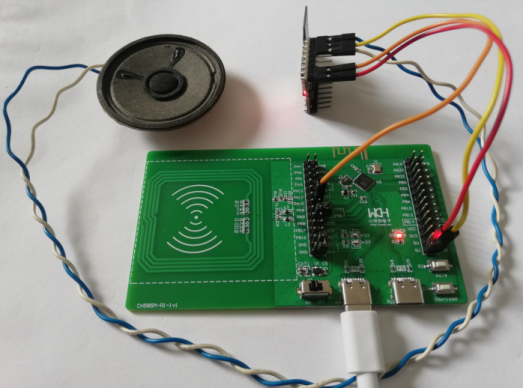

以串口控制语音模块为例，它就是通过字节指令来控制语音模块的。

为便于生成相应的控制指令，是将指令的基本内容存放到数组中，其形式如下：

uint8_t cmd3[] = {0X7E, 0xFF, 0x06, 0X03, 00, 00, 01, 0xFE, 0xF7, 0XEF};

通过该指令数组，其生成播放指令的函数为：

void playn(uint16_t index)

{

uint8_t i;

uint8_t checksum = 0;

cmd3[5] = (uint8_t)(index >> 8);

cmd3[6] = (uint8_t)(index);

for (i=2; i<8; i++)

{

checksum += cmd3[i];

}

cmd3[8] = (uint8_t)~checksum;

}

此外，为了适应语音播放模块的要求，需在主程序将串口的波特率改为9600bps。

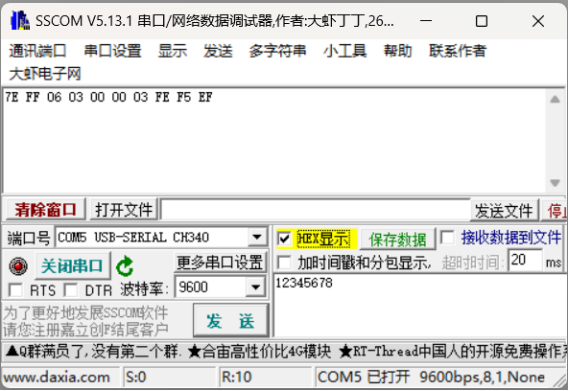

经修改，实现语音模块控制的主程序为：

uint8_t cmd3[] = {0X7E, 0xFF, 0x06, 0X03, 00, 00, 01, 0xFE, 0xF7, 0XEF};

uint8_t RxBuff[100];

uint8_t trigB;

int main()

{

    uint8_t len,n;

    HSECFG_Capacitance(HSECap_18p);

    SetSysClock(CLK_SOURCE_HSE_PLL_62_4MHz);

    /* 配置串口1：先配置IO口模式，再配置串口 */

    GPIOA_SetBits(GPIO_Pin_9);

    GPIOA_ModeCfg(GPIO_Pin_8, GPIO_ModeIN_PU);      // RXD

    GPIOA_ModeCfg(GPIO_Pin_9, GPIO_ModeOut_PP_5mA); // TXD

UART1_DefInit();

n=3;

playn(n);

UART1_SendString(cmd3 10);

}
