1、EtherCAT主站

安路今年推出一款的FPSoC DR190M，组合了硬核处理器系统和FPGA，通过高带宽总线进行二者的互联。多核 ARM/RISC-V 处理器系统与安路FPGA可编程逻辑相结合于一颗芯片中，提供了应用类ARM/RISC-V处理器的性能 与生态系统，并且具备安路FPGA的灵活性、低功耗、可扩展 SoC平台。ARM/RISC-V CPU是处理器系统的核心，同时系统还包含on-chip RAM，内存接口和丰富的外设互联接口，定位复杂嵌入式系统、低功耗和高性能芯片市场。

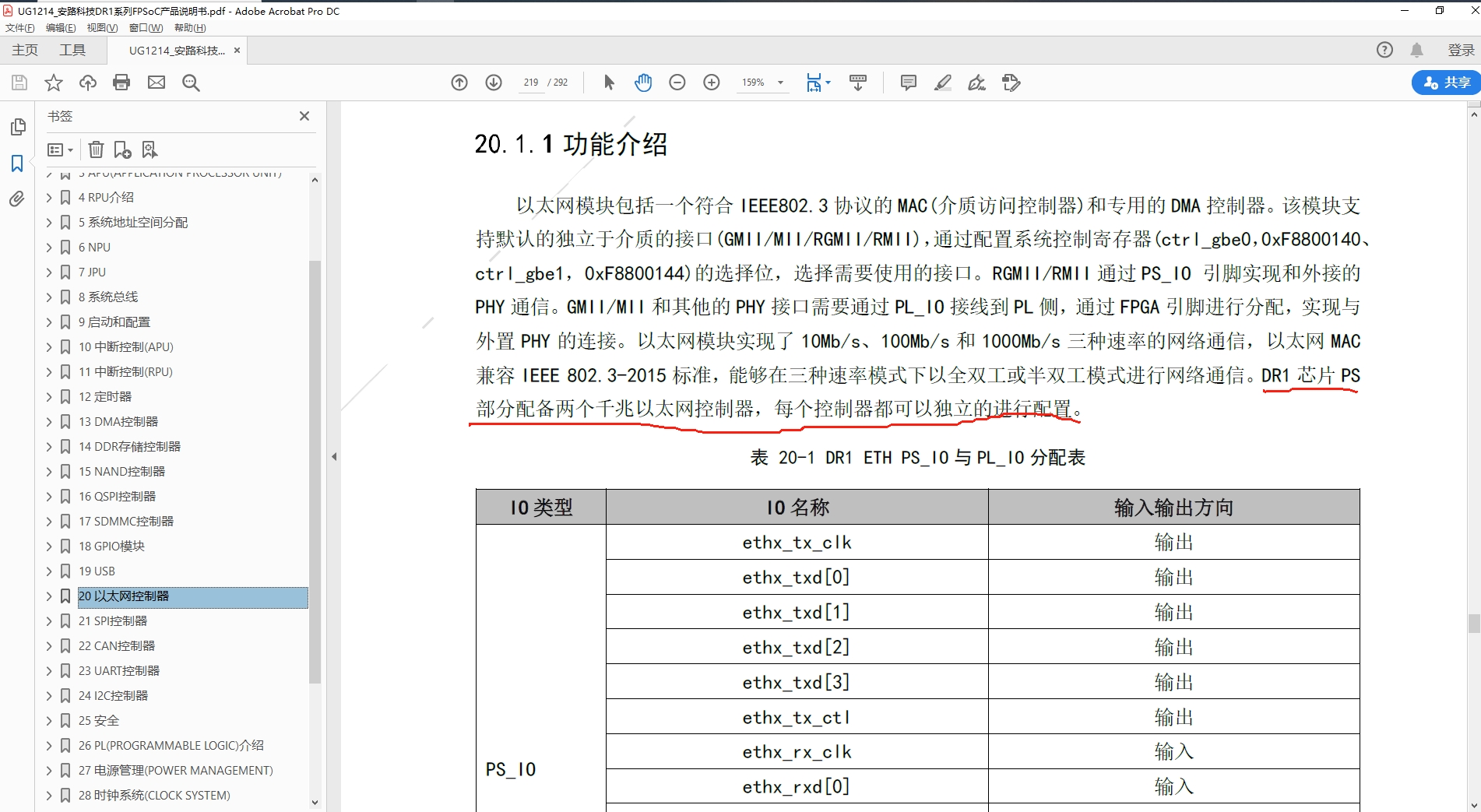

DR190M芯片的PS端有两个以太网控制器，基于以太网的功能，可以实现EtherCAT主站控制功能。米尔-安路MYD-YM90X开发套件的芯片就是这款芯片。

1.1 编译SOEM

SOEM(Simple Opensource EtherCAT Master)协议栈是很便于使用的开源EtherCAT Master主站协议栈。下载SOEM源码。

在DR190M开发环境中配置交叉编译需要使用的编译器。配置脚本的内容下，路径需要根据具体的开发环境进行修改

#!/bin/sh
export PATH=$PATH:<具体的工具链安放位置>/MYD-YM90X-Distribution-L6.1.54-V1.0.0//toolchains/aarch64-linux/bin
export CROSS_COMPILE=aarch64-linux-gnu
export ARCH=arm64
export PREFIX=aarch64-linux-gnu
export AS=aarch64-linux-gnu-as
export LD=aarch64-linux-gnu-ld
export CC=aarch64-linux-gnu-gcc
export CXX=aarch64-linux-gnu-g++
export AR=aarch64-linux-gnu-ar
export NM=aarch64-linux-gnu-nm
export STRIP=aarch64-linux-gnu-strip
export OBJCOPY=aarch64-linux-gnu-objcopy
export OBJDUMP=aarch64-linux-gnu-objdump

使用source指令导入上述脚本，使开发环境配置生效。

source xxx.sh

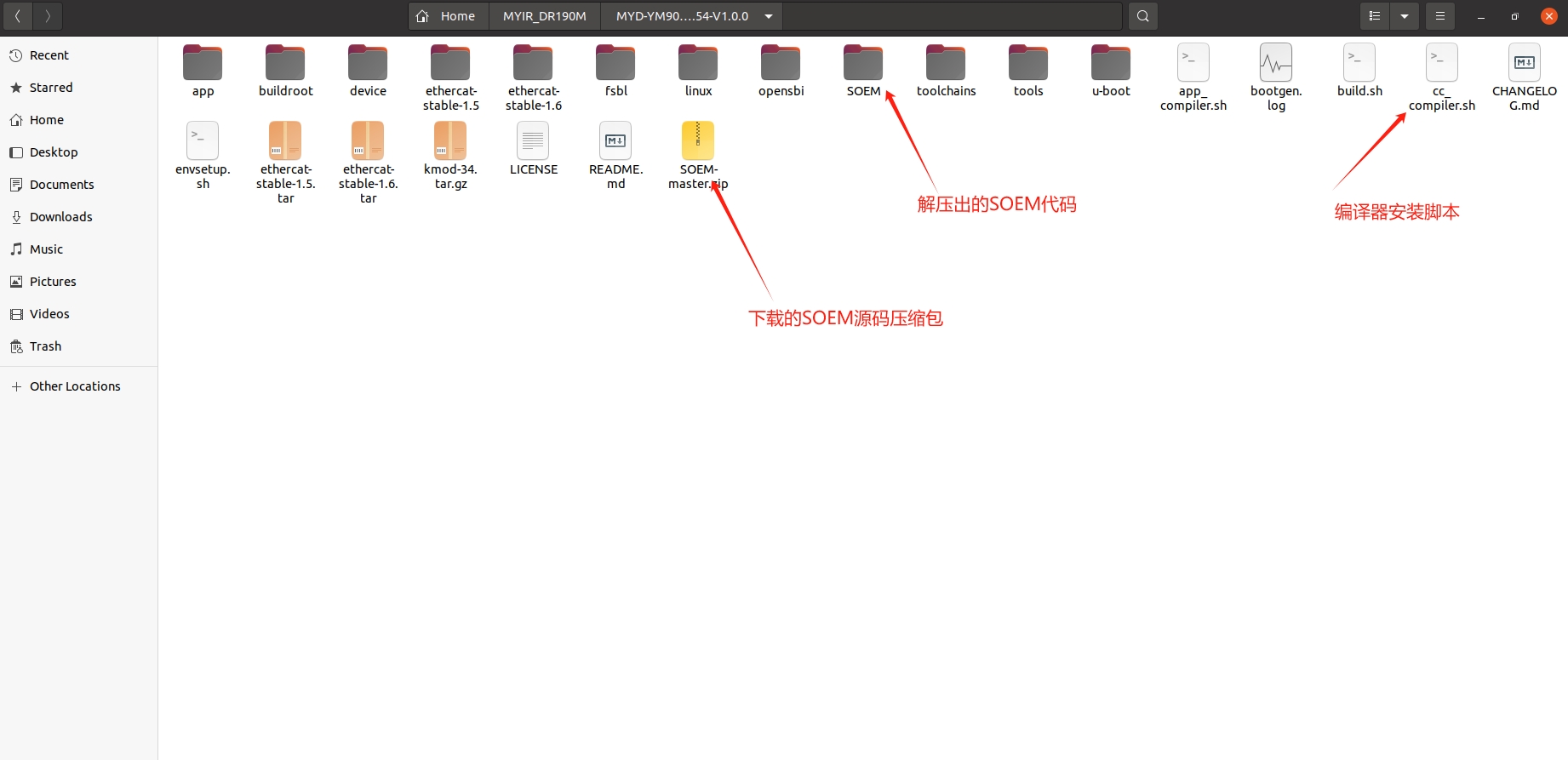

解压下载的SOEM源代码。

修改其中的示例代码slaveinfo用于后续的演示。

#include <stdlib.h>
#include <sched.h>
#include <stdio.h>
#include <string.h>
#include <time.h>
#include <pthread.h>
#include <math.h>

#include "osal.h"
#include "ethercattype.h"
#include "nicdrv.h"
#include "ethercatbase.h"
#include "ethercatmain.h"
#include "ethercatdc.h"
#include "ethercatcoe.h"
#include "ethercatfoe.h"
#include "ethercatconfig.h"
#include "ethercatprint.h"
#include "ethercat.h"


static char IOmap[1024];

volatile uint8_t mode = 0;
static uint8_t slave = 1;

static volatile boolean inOP;
volatile int wkc;

int expectedWKC;
uint8 currentgroup = 0;
uint16 output_fsm=0;


void show_slave_info()
{
    for (int cnt = 1; cnt <= ec_slavecount; cnt++)
    {
        printf("\\nSlave:%d\\n Name:%s\\n Output size: %dbits\\n Input size: %dbits\\n State: %d\\n Delay: %d[ns]\\n Has DC: %d\\n",cnt, ec_slave[cnt].name, ec_slave[cnt].Obits,ec_slave[cnt].Ibits, ec_slave[cnt].state,ec_slave[cnt].pdelay, ec_slave[cnt].hasdc);
        printf(" Activeports:%d.%d.%d.%d\\n", (ec_slave[cnt].activeports & 0x01) > 0 ,(ec_slave[cnt].activeports & 0x02) > 0 ,(ec_slave[cnt].activeports & 0x04) > 0 ,(ec_slave[cnt].activeports & 0x08)>0 );
        printf(" Configured address: %x\\n", ec_slave[cnt].configadr);
        printf(" Outputs address: %p\\n", ec_slave[cnt].outputs);
        printf(" Inputs address: %p\\n", ec_slave[cnt].inputs);

        for (int j = 0; j < ec_slave[cnt].FMMUunused; j++)
        {
            printf(" FMMU%1d Ls:%x Ll:%4d Lsb:%d Leb:%d Ps:%x Psb:%d Ty:%x Act:%x\\n", j, \\
                    (int) ec_slave[cnt].FMMU[j].LogStart, ec_slave[cnt].FMMU[j].LogLength, \\
                    ec_slave[cnt].FMMU[j].LogStartbit, ec_slave[cnt].FMMU[j].LogEndbit, \\
                    ec_slave[cnt].FMMU[j].PhysStart, ec_slave[cnt].FMMU[j].PhysStartBit, \\
                    ec_slave[cnt].FMMU[j].FMMUtype, ec_slave[cnt].FMMU[j].FMMUactive);
        }
        printf(" FMMUfunc 0:%d 1:%d 2:%d 3:%d\\n", ec_slave[cnt].FMMU0func, ec_slave[cnt].FMMU1func, \\
                ec_slave[cnt].FMMU2func, ec_slave[cnt].FMMU3func);
    }
}


int main(void)
{
    const char *ifname = "eth0";
    ecx_context.manualstatechange = 1;

    printf("Test LED \\r\\n");

    if (ecx_init(&ecx_context, ifname))
    {
    	printf("EtherCAT Init NIC\\r\\n");
        wkc = ecx_config_init(&ecx_context, FALSE);

        if (wkc > 0)
        {
            printf("wkc is %d\\r\\n",wkc);
            ecx_context.slavelist[slave].state = EC_STATE_PRE_OP;
            ecx_writestate(&ecx_context, slave);
            ecx_statecheck(&ecx_context, slave, EC_STATE_PRE_OP, 5000);
            if (ecx_context.slavelist[slave].state != EC_STATE_PRE_OP)
            {
                ecx_readstate(&ecx_context);
                for(int i = 1; i <= *(ecx_context.slavecount) ; i++)
                {
                    if(ecx_context.slavelist[i].state != EC_STATE_PRE_OP)
                    {
                    }
                }
            }

            ecx_configdc(&ecx_context);
            ecx_config_map_group(&ecx_context, &IOmap, currentgroup);

            expectedWKC = (ec_group[0].outputsWKC * 2) + ec_group[0].inputsWKC;

            ecx_context.slavelist[slave].state = EC_STATE_SAFE_OP;
            ecx_writestate(&ecx_context, slave);
            ecx_statecheck(&ecx_context, slave, EC_STATE_SAFE_OP, 5000);
            if (ecx_context.slavelist[slave].state != EC_STATE_SAFE_OP)
            {
                ecx_readstate(&ecx_context);
                for(int i = 1; i <= *(ecx_context.slavecount) ; i++)
                {
                    if(ecx_context.slavelist[i].state != EC_STATE_SAFE_OP)
                    {

                    }
                }
            }
            ecx_readstate(&ecx_context);
            show_slave_info();

            inOP = FALSE;

            expectedWKC = (ec_group[0].outputsWKC * 2) + ec_group[0].inputsWKC;

            ecx_context.slavelist[slave].state = EC_STATE_OPERATIONAL;
            ecx_send_processdata(&ecx_context);
            wkc = ecx_receive_processdata(&ecx_context, EC_TIMEOUTRET);
            ecx_writestate(&ecx_context, slave);

            if (ecx_context.slavelist[slave].state == EC_STATE_OPERATIONAL)
            {
                inOP = TRUE;

                ec_send_processdata();
                wkc = ec_receive_processdata(EC_TIMEOUTRET);

                while (inOP)
                {
                    switch(output_fsm){
                    case 0:
                        output_fsm=1;
                        *(ecx_context.slavelist[0].outputs)=1;
                        break;
                    case 1:
                        output_fsm=2;
                        *(ecx_context.slavelist[0].outputs)=2;
                        break;
                    case 2:
                        output_fsm=3;
                        *(ecx_context.slavelist[0].outputs)=4;
                        break;
                    case 3:
                        output_fsm=4;
                        *(ecx_context.slavelist[0].outputs)=8;
                        break;
                    case 4:
                        output_fsm=5;
                        *(ecx_context.slavelist[0].outputs)=16;
                        break;
                    case 5:
                        output_fsm=6;
                        *(ecx_context.slavelist[0].outputs)=32;
                        break;
                    case 6:
                        output_fsm=7;
                        *(ecx_context.slavelist[0].outputs)=64;
                        break;
                    case 7:
                        output_fsm=0;
                        *(ecx_context.slavelist[0].outputs)=128;
                        break;

                    }

                    ec_send_processdata();
                    wkc = ec_receive_processdata(EC_TIMEOUTRET);


                    osal_usleep(1000000);
                }

            }
            else
            {
                ecx_close(&ecx_context);
            }
        }
        else
        {
            printf("wkc is %d\\r\\n",wkc);
        }
    }
    else
    {
    	printf("ecx_config_init failed\\r\\n");
    }

    printf("End Program\\r\\n");
    return 0;
}

接下来对SOEM源码进行编译。依次执行下列指令，完成SOEM代码的编译。

cd SOEM
mkdir -p build
cd build
cmake ..
make

1.2 运行示例程序

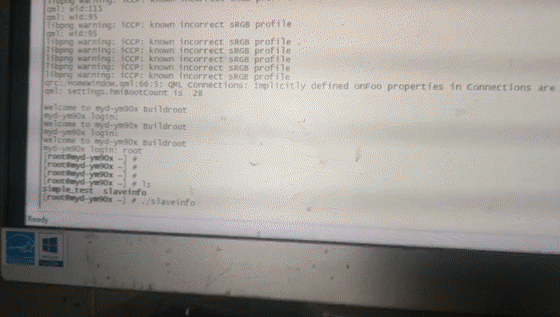

复制编译出的SOEM/build/test/linux/slaveinfo可执行文件到DR190M开发板。在开发板的eth0口连接一个EtherCAT从站。执行slaveinfo，可以看到EtherCAT从站上的LED循环变化。

将编译示例中的simple_test可执行文件复制到开发板，运行示例程序，可以看到PDO数据的输入输出状态，拨动EtherCAT从站的开关状态，可以看到输入数据的变化。

1.3 总结
