RK3588 EVB开发板原理图讲解【三】

2025-2-14 16:13:57 73479 RK3588

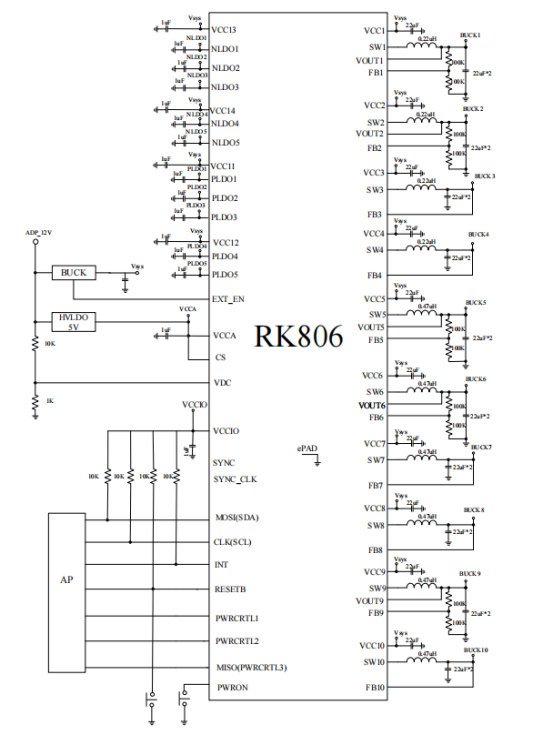

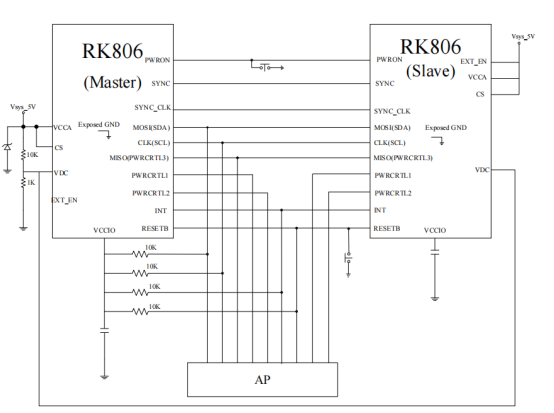

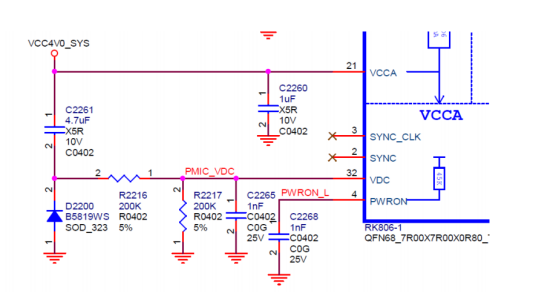

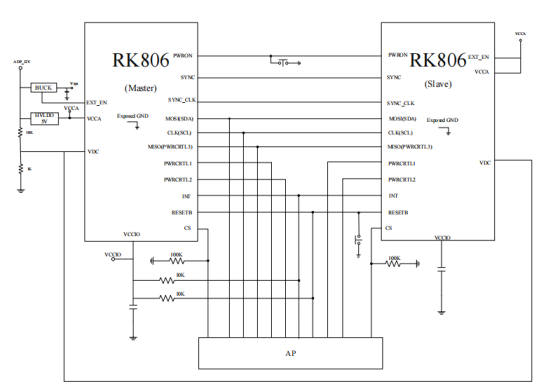

0 RK3588 电源管理 ——RK806 介绍一、RK806 典型应用图二、RK806 特征输入范围：2.7V - 5.5V。待机电流：极低，仅为 10μA 。通信协议支持：支持 I2C 和 SPI 双通信协议，可根据不同应用场景灵活选择通信方式，满足多样化的系统通信需求。双芯片协同工作：具备双芯片协同工作能力，通过合理配置主从芯片，可有效提升系统电源管理性能，满足复杂系统对电源的特殊要求。纹波控制架构：采用纹波控制架构，能提供优异的瞬态响应，保障电源输出的稳定性，减少电压波动对系统的影响。输出电平编程：输出电平可通过 I2C 或 SPI 进行编程，方便用户根据实际需求精确调整电源输出参数，提高系统兼容性和适应性。电源启动时序控制：支持可选择的电源启动时序控制，可根据系统中不同组件的需求，设定合理的电源启动顺序，避免因电源启动顺序不当导致的系统故障。丰富的电源通道 Buck1：输出范围为 0.5V - 3.4V，最大输出电流可达 6.5A ，适用于对功率需求较大的组件供电。 Buck2/3/4：输出范围同样是 0.5V - 3.4V，最大输出电流为 5A ，可满足中等功率组件的供电需求。 Buck5/6/7/8/9/10：输出范围 0.5V - 3.4V，最大输出电流 2.5A ，为一些功耗相对较低的组件提供稳定电源。 NLDO1/2/5：输出范围 0.5V - 3.4V，最大输出电流 300mA ，常用于为对电源精度要求较高的低功耗组件供电。 NLDO3/4：输出范围 0.5V - 3.4V，最大输出电流 500mA ，满足部分对电流需求稍大的低功耗组件。 PLDO1/4：输出范围 0.5V - 3.4V，最大输出电流 500mA ，为特定的低功耗组件提供合适的电源。 PLDO2/3/5/6：输出范围 0.5V - 3.4V，最大输出电流 300mA ，满足相应低功耗组件的供电需求。外部 Buck 使能控制：具备外部 Buck 使能控制功能，方便用户根据系统运行状态灵活控制 Buck 电路的工作，实现更好的电源管理和节能效果。封装形式：采用 7mm x 7mm QFN68 封装，尺寸小巧，有利于在电路板上实现紧凑布局，减小系统体积。三、RK806 注意事项（一）双 PMIC 协同工作 RK806 - 2 支持双 PMIC 协同工作，在使用时需进行如下设置：主从模式设置：将其中一颗芯片设为主芯片，设置方式为使 EXT_EN 不接高电平（可悬空或连接外部 BUCK 的 EN 脚）；另一颗设为从芯片，通过将 EXT_EN 短接到 VCCA 来识别。使用时，需将两颗 PMIC 的 VDC、PWRON、RESET 短接在一起，确保信号同步。单 PMIC 应用：在单 PMIC 应用场景下，通过 EXT_EN 将 PMIC 设为主模式，此时 SYNC 和 SYNC_CLK 悬空即可。协同工作原理：两颗芯片的 SYNC_CLK 和 SYNC 相互连接。主芯片提供频率接近 32K 的 SYNC_CLK 时钟，从芯片接收该时钟信号；SYNC 则提供同步信号，产生同步脉冲，用于实现开机、关机、复位、上电及下电时序的精确控制。开机流程：主从芯片的 PWRON、VDC 和 RESET 分别连接在一起，因此能同时接收到开机信号。当开机信号有效后，主机会向从机提供 SYNC_CLK 时钟，并将 SYNC 拉高。主从芯片分别依据片内 OTP（One - time Programmable，一次性可编程）烧录好的主从时序，以 SYNC_CLK 时钟为计数时钟（大概以 1ms 为一个步进），按照既定时序依次打开 LDO 或 BUCK，完成开机过程。正常关机或重启：在正常关机或重启时，RESET 保持高电平，SYNC 拉低（持续时间需在 3clk 以上，大概 90us 左右），触发相应的关机或重启操作。异常关机：当出现异常关机情况时，SYNC 和 RESET 需在 22us 内同时拉低（需注意 reset 线上电容不能大于 0.3uF，否则会影响关机时序），确保系统能及时安全地关闭。 RESET 拉低复位：进行 RESET 拉低复位操作时，SYNC 保持为高电平，RESET 拉低（持续时间约为 2clk，即 60us 左右），实现系统复位。（二）工作模式 RK806 具有 I2C 和 SPI 两种工作模式，其模式选择取决于上电瞬间 CS 脚的电平状态： I2C 模式：若上电时 CS 脚连接到 VCCA，则设备工作在 I2C 模式。 SPI 模式：只要在 RK806 上电瞬间不给 CS 脚输入高电平，设备即工作在 SPI 模式。（可根据需要插入 SPI 接法的双 PMIC 工作模式图，帮助理解 SPI 模式下的电路连接和工作方式）（三）引脚相关注意事项 VCCA 引脚（Pin21）：VCCA 是 RK806 芯片内部数字逻辑和部分模拟控制的供电引脚。在设计时，要求该引脚的供电电压必须是 RK806 所有供电脚中的最高电压，或者大于 Vmax - 0.3V。因此，VCCA 必须最先上电，或者与其他电源同时上电，严禁出现 VCCA 没电而其他电源先供电的情况，以保证芯片正常工作和内部电路的安全。 RESETB 引脚（Pin40）：RESETB 是给主控的复位信号输出引脚，同时在复位拉高后还作为外部复位信号及双 PMIC 的同步关机信号输入。由于该引脚具有输入功能，为提高抗干扰能力，应用时需外接 100nF 电容。但需注意，该线上的总电容容量不能超过 0.3uF，因为 RESET 具有同步关机功能，当 RESET 线上电容太大时，高电平上升速度会变慢，可能导致双 PMIC 同步关机时序检测异常，影响系统正常关机操作。 PLDO6 引脚：PLDO6 用于给 CS、MOSI（SDA）、CLK（SCL）、MISO（SLEEP3）、SLEEP2、SLEEP1 这些 io 的 VCCIO 供电。为实现电平匹配及上下电同步等目的，主控与这些 IO 相连的 GPIO 电源域最好也使用该电源供电，确保相关电路工作的稳定性和兼容性。 pin32（VDC）引脚：VDC 引脚用于外接电源自动开机。该引脚的识别高电平为 0.8V，推荐电压大于 1V 且小于等于 VCCA 电压。当满足 VCCA、VCC1、VCC2 大于 3.0V 的条件时，如果 VDC 检测到高电平，RK806 就会开机，并且在 VDC 为高电平期间，RK806 不能被关机。若要实现插适配器开机功能，需要给 VDC 脚做 RC 延时（可根据实际情况插入相应的 RC 延时电路图，便于理解其实现方式）。四、RK806 开关机条件（一）VDC 开机流程 VCCA 必须处于有电状态，为芯片内部电路提供基本的工作电源。 VDC 脚电压高于 0.8V，推荐值为 1.0V 左右，作为开机触发的关键信号。 EXT_EN 输出高电平，启动相关的开机控制逻辑。 VCCA、VCC1、VCC2 需在 EXT_EN 输出高电平的 100mS 内，电压超过 VB_LO_SEL 电压（RK806 - 1/RK806 - 2 的值是 3.0V），否则无法开机，确保系统在满足一定电源条件下才能正常启动。启动上电流程，各 DC/DC、LDO 按照既定的时序分别上电，逐步为系统各组件提供稳定的电源。开机后，VDC 可以拉低或保持高电平，均不影响开机状态，系统进入正常工作模式。（二）Power Key 开机流程 VCCA 处于有电状态，保证芯片基本供电。 PWRON 脚电压从高电平（大于 VCCA * 0.7）拉到低电平（小于 VCCA * 0.3V），且持续时间超过 20ms（具体时间可在 20 - 500ms 内通过 OTP 设置），作为开机触发信号。 EXT_EN 输出高电平，启动开机逻辑。 VCCA、VCC1、VCC2 在 EXT_EN 输出高电平的 100mS 内，电压超过 3.0V，否则不开机，满足系统启动的电源条件要求。启动上电流程，各 DC/DC、LDO 按时序分别上电，完成开机过程。（三）关机方式当 VCC9、VCC1、VCC2 电压低于欠压设定值 VB_UV_SEL 设置的电压时，系统触发关机操作，以保护系统硬件免受低电压影响。若 VCC9、VCC1、VCC2 电压低于欠压设定值 VB_LO_SEL 设置的电压，并且 VB_LO_ACT = 0，系统也会执行关机操作。通过 I2C 或 SPI 命令写 DEV_OFF = 1，可实现软件控制关机，方便系统在软件层面进行电源管理。当系统温度达到超温保护阈值（140℃ / 160℃）时，为避免芯片过热损坏，系统自动关机。长按 PowerKey 超过 6 秒（时间可在 6 - 12 秒内配置），可实现强制关机，满足用户在特殊情况下的关机需求。 Rockchip RK806 Datasheet V1.0 -20211020.pdf (3.3 MB, 下载次数: 95 ) RK3588 EVB开发板原理图讲解【一】 RK3588 EVB开发板原理图讲解【二】 1 本主题由 ElecFans小喇叭于 2025-2-14 17:30 分类
