一、引言

上周末收到沁恒官方寄过来的CH585M-R1开发板，今天来分享一下，完成开箱以及环境搭建，并进行点灯入门操作。

CH585是集成BLE无线通讯和高速USB及NFC的RISC-V MCU/SoC。片上集成了2Mbps低功耗蓝牙BLE通讯模块、USB全速控制器及收发器、USB高速控制器及收发器（480Mbps）、NFC近场通信无线接口、段式LCD驱动模块、LED点阵屏接口、2个SPI、4个串口、14路ADC、触摸按键检测模块等丰富的外设资源。CH585评估板配有以下资源：

①. 开关 S1 ：供电开关，用于切断或连接外部5V供电或USB供电。

②. 按键 RESET ：复位按键，用于外部手动复位（注意需要开启芯片手动复位功能）。

③. 按键 DOWNLOAD ：下载按键，在 ISP 下载时使用。

④. 两个USB 接口：主芯片的USB 通讯接口：一个高速USB；一个全速USB，具有Host 和Device功能。

⑤. 插排P2/P3：包括芯片功能、电源、LED灯负载操作引脚。

⑥. NFC和BLE天线：负责无线信号的传输。

二、资料分享

关于该板的SDK包，我们可以通过沁恒官网获取，用户跳转：https://www.wch.cn/products/CH585.html获取CH585的开发资料。当然包括数据手册，以及官网提供的IDE：MounRiver Studio(MRS)。软件包CH585EVT.ZIP中的PUB目录下也包含了该开发板的原理图。
*附件：CH585DS1.PDF
*附件：CH585SCH.pdf
*附件：CH585评估板说明书.pdf
*附件：蓝牙芯片的电路及PCB设计的重要注意事项.pdf

三、实物开箱

开发板采用防静电袋包装，板子天线射频部分电路占板空间比较大，整块板子采用PCB天线，布局设置合理。



板子尺寸59mm x 105mm，背面没有设计其它小元器件，PCB走线清晰，过孔连线非常规范、合理。

四、环境搭建

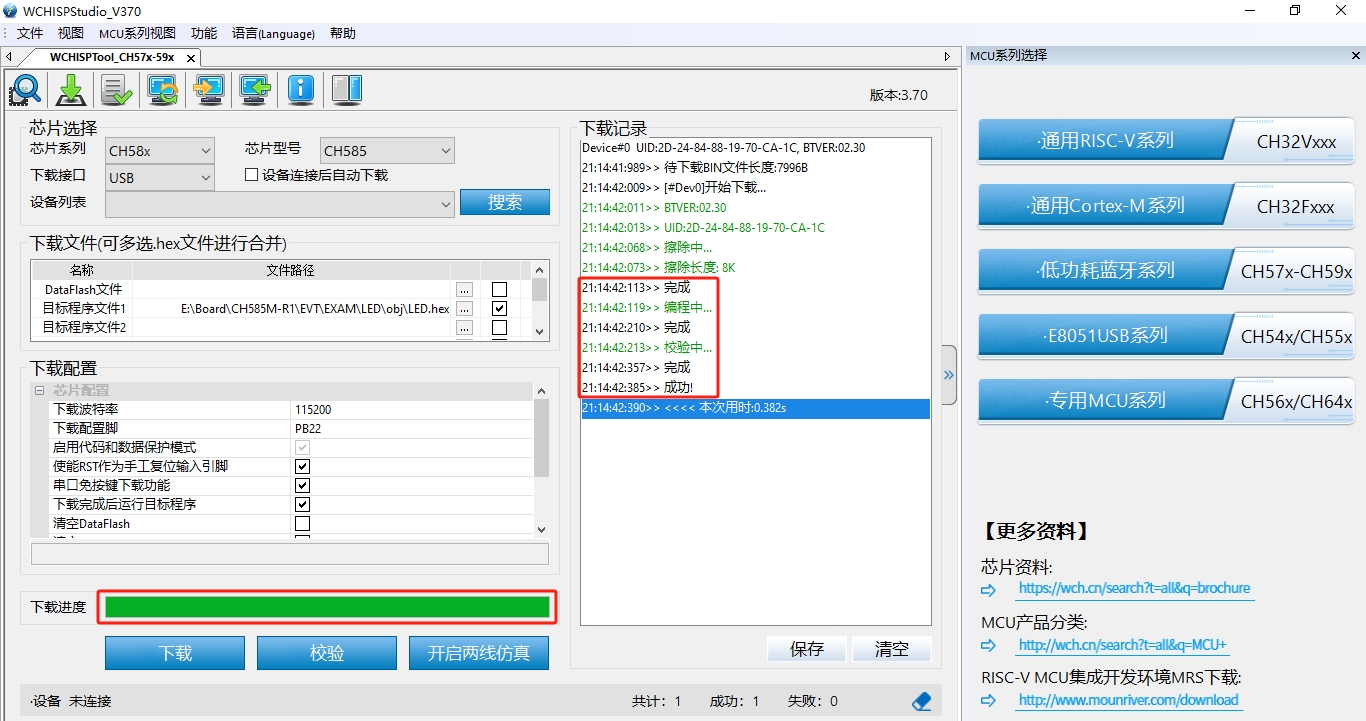

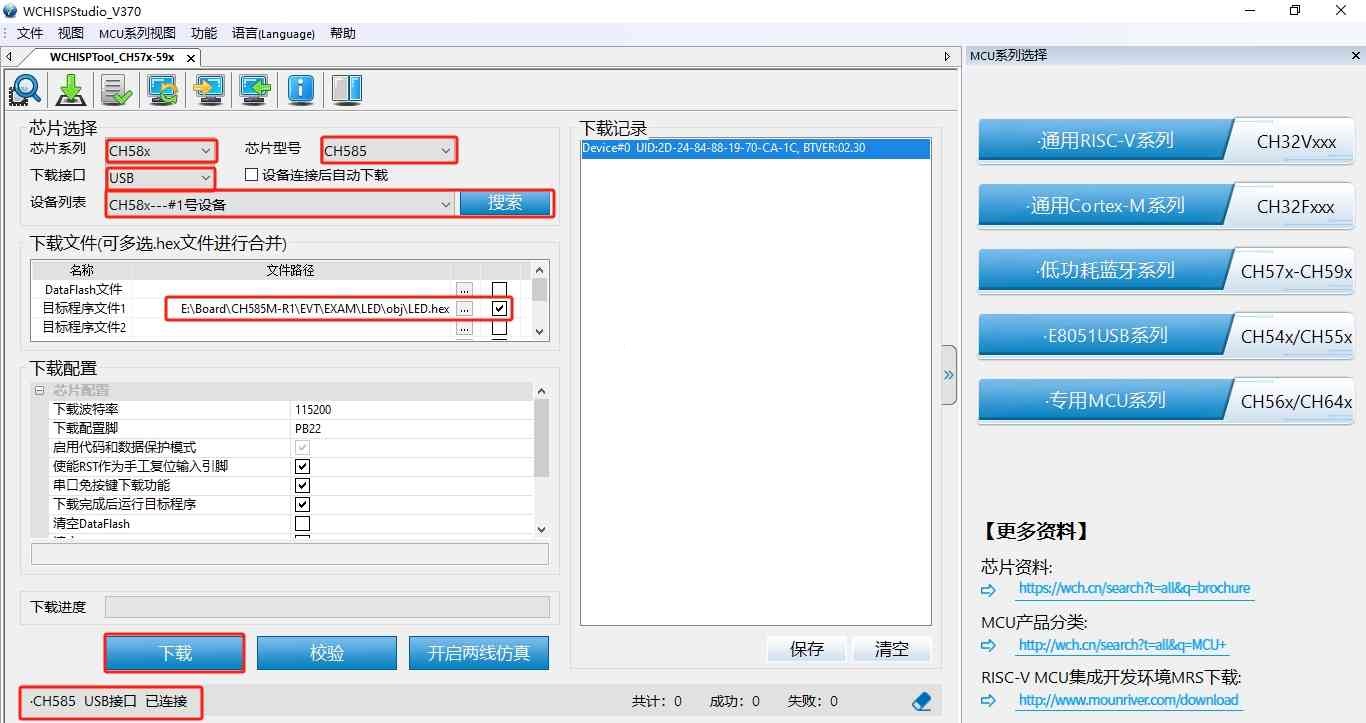

首先是安装“MounRiver Studio”开发工具，最好是最新版本的，笔者使用的是v1.92版。其界面构造与Eclipse相似，用起来也比较顺手；其次需要准备好“CH585EVT.ZIP”资料包，并解压到一个无中文字符的简短路径下；最后需要准备ISP下载工具，用户可通过链接：WCHISPTool_Setup.exe获取。同样也建议更新到最新版本，笔者这里采用的是v3.70。

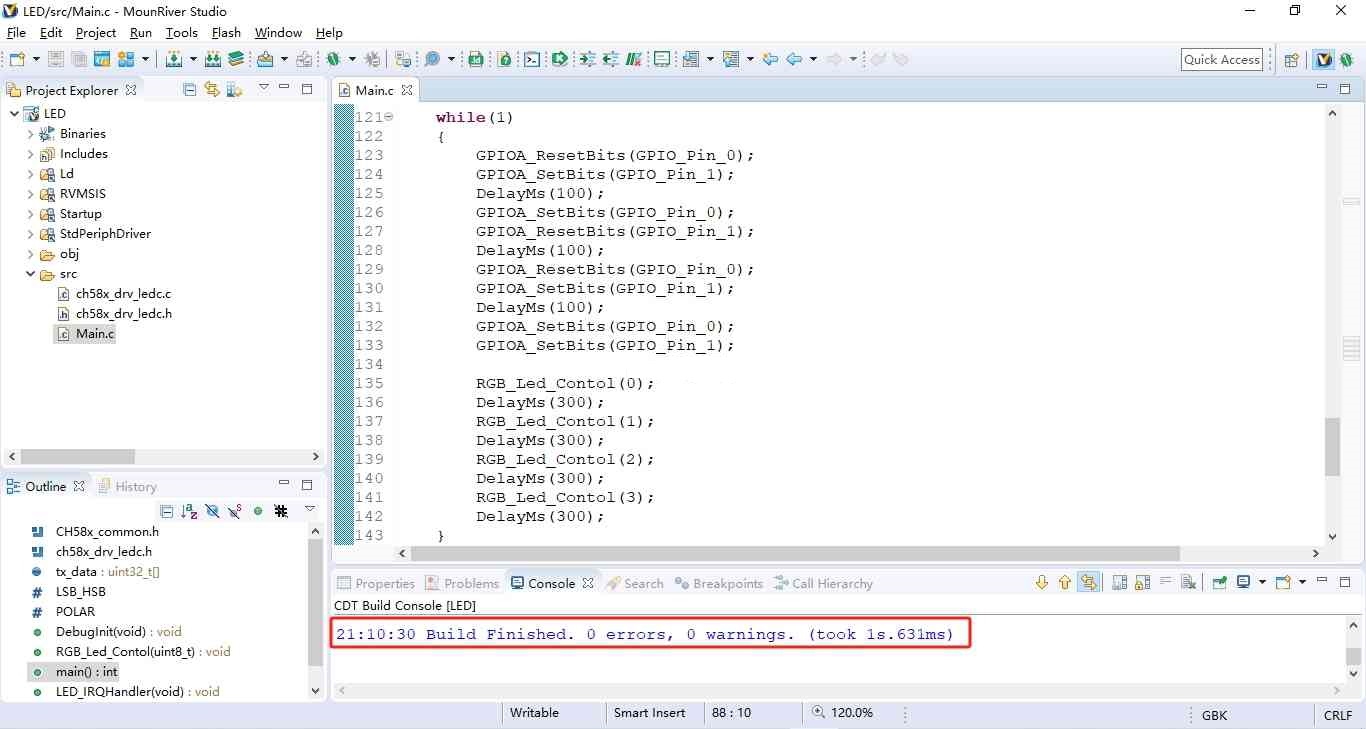

准备好上述工作后，进入到“\EVT\EXAM\LED”目录下，直接双击打开“LED.wvproj”文件，然后点击编译图标，即完成工程编译。

五、代码编写

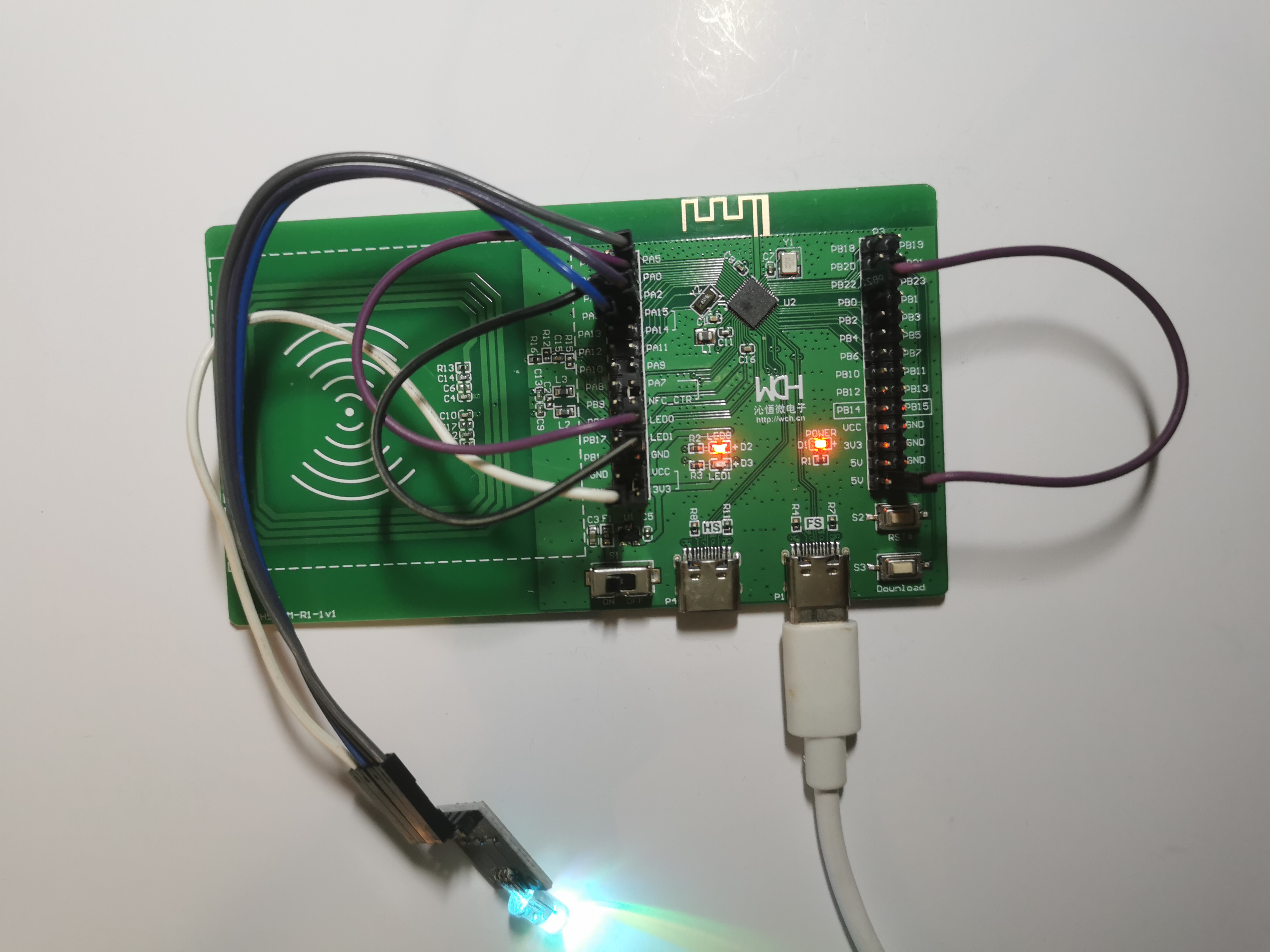

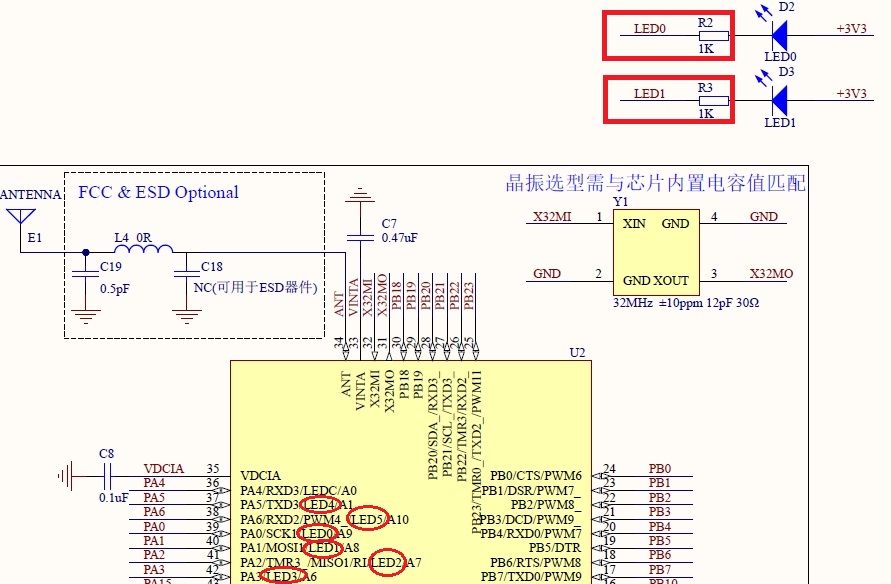

根据PUB文件夹下的“CH585SCH”原理图可知，板上的LED0、LED1的管脚分布，这里笔者自备了一块RGB灯板，与板上的逻辑电平刚好相反，板上的LED0、LED1是低电平有效，而RGB灯板的逻辑是高电平有效。

这里用到PA0、PA1、PA2、PA3、PA5即对应LED0~LED4，在LED工程中的main.c中编写如下：

#include "CH58x_common.h"
#include "ch58x_drv_ledc.h"

void RGB_Led_Contol(uint8_t color)
{
    switch(color)
    {
        case 0:
            GPIOA_SetBits(GPIO_Pin_2);
            GPIOA_ResetBits(GPIO_Pin_3);
            GPIOA_ResetBits(GPIO_Pin_5);
            break;
        case 1:
            GPIOA_ResetBits(GPIO_Pin_2);
            GPIOA_SetBits(GPIO_Pin_3);
            GPIOA_ResetBits(GPIO_Pin_5);
            break;
        case 2:
            GPIOA_ResetBits(GPIO_Pin_2);
            GPIOA_ResetBits(GPIO_Pin_3);
            GPIOA_SetBits(GPIO_Pin_5);
            break;
        case 3:
            GPIOA_SetBits(GPIO_Pin_2);
            GPIOA_SetBits(GPIO_Pin_3);
            GPIOA_SetBits(GPIO_Pin_5);
            break;
        default:
            GPIOA_ResetBits(GPIO_Pin_2);
            GPIOA_ResetBits(GPIO_Pin_3);
            GPIOA_ResetBits(GPIO_Pin_5);
            break;
    }
}

int main()
{
    HSECFG_Capacitance(HSECap_18p);
    SetSysClock(CLK_SOURCE_HSE_PLL_62_4MHz);

    //LED 0
    GPIOA_ModeCfg( GPIO_Pin_0, GPIO_ModeOut_PP_5mA );
    //LED 1
    GPIOA_ModeCfg( GPIO_Pin_1, GPIO_ModeOut_PP_5mA );
    //LED 2
    GPIOA_ModeCfg( GPIO_Pin_2, GPIO_ModeOut_PP_5mA );
    //LED 3
    GPIOA_ModeCfg( GPIO_Pin_3, GPIO_ModeOut_PP_5mA );
    //lED 4
    GPIOA_ModeCfg( GPIO_Pin_5 , GPIO_ModeOut_PP_5mA );

    while(1)
    {
        GPIOA_ResetBits(GPIO_Pin_0);
        GPIOA_SetBits(GPIO_Pin_1);
        DelayMs(100);
        GPIOA_SetBits(GPIO_Pin_0);
        GPIOA_ResetBits(GPIO_Pin_1);
        DelayMs(100);
        GPIOA_ResetBits(GPIO_Pin_0);
        GPIOA_SetBits(GPIO_Pin_1);
        DelayMs(100);
        GPIOA_SetBits(GPIO_Pin_0);
        GPIOA_SetBits(GPIO_Pin_1);

        RGB_Led_Contol(0);
        DelayMs(300);
        RGB_Led_Contol(1);
        DelayMs(300);
        RGB_Led_Contol(2);
        DelayMs(300);
        RGB_Led_Contol(3);
        DelayMs(300);
    }
}
