【幸狐 Omni3576 边缘计算套件测评】RKNN 推理测试与图像识别

本文介绍了幸狐 Omni3576 边缘计算套件实现 RKNN 推理和图像物体识别的测试流程，包括 RKNN 介绍、环境搭建、推理测试、板端运行等。

介绍

本节介绍了 RKNN 模型、RKNN-Toolkit2 工具，便于理解和熟悉后续的开发环境搭建流程。

RKNN

RKNN 是 Rockchip NPU 平台使用的模型类型，以 .rknn 后缀结尾的模型文件。

瑞芯微 Rockchip 提供了完整的模型转换 Python 工具，方便用户将自主研发的算法模型转换成 RKNN 模型，同时 Rockchip 也提供了C/C++ 和 Python API 接口。

LuckFox Core3576 系列核心板搭载瑞芯微 RK3576 芯片，内置瑞芯微自研NPU。该NPU具有高运算精度，支持 INT4、INT8、INT16/FP16/BF16、TF32 混合量化。

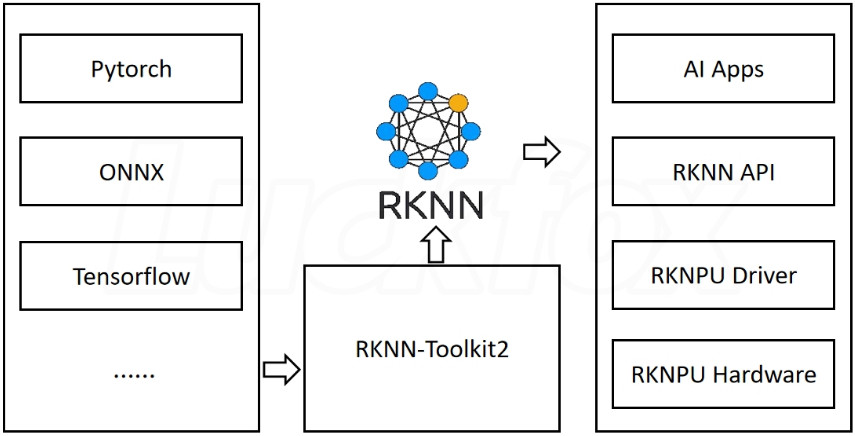

RKNN-Toolkit2

RKNN-Toolkit2 工具在操作系统上提供 C 或 Python 接口，简化模型的部署和运行。

用户可以通过该工具完成模型转换、量化、推理、性能和内存评估、量化精度分析以及模型加密等功能。

首先需要在计算机上运行 RKNN-Toolkit2 工具，将训练好的模型转换为 RKNN 格式模型，之后使用 RKNN C API 或 Python API 在开发板上进行部署。

环境搭建

本节介绍了 RKNN 推理测试的开发环境搭建流程，包括 Ubuntu 系统、Conda 环境部署等。

Ubuntu 22.04 操作系统

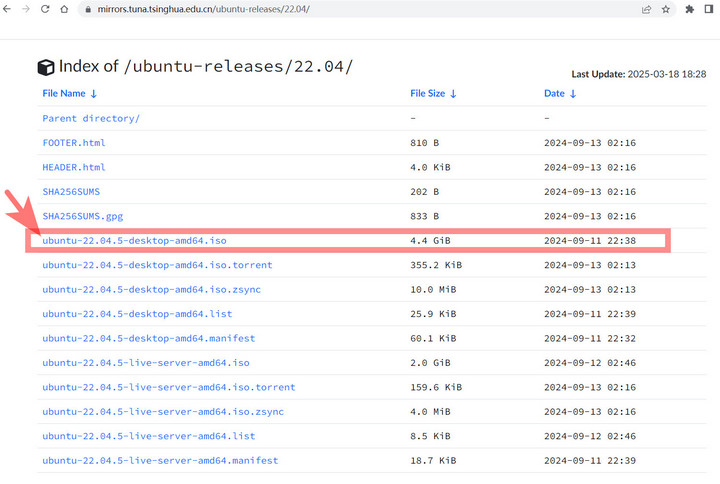

Windows 系统下安装 VM 虚拟机， 下载 并在虚拟机中部署 Ubuntu 22.04 系统，分配磁盘空间大于 100GB 。

RKNN-Toolkit2 安装

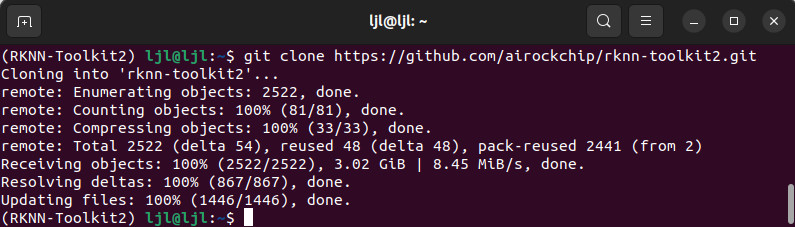

克隆 rknn-toolkit2 库文件（约 3 GB）

git clone https://github.com/airockchip/rknn-toolkit2.git

GitHub 访问受限可修改 host 文件，详见： Gitee .

安装对应的 python 环境

sudo apt-get update
 sudo apt-get install python3 python3-dev python3-pip
 sudo apt-get install libxslt1-dev zlib1g zlib1g-dev libglib2.0-0 libsm6 libgl1-mesa-glx libprotobuf-dev gcc

安装 RKNN-ToolKit2 依赖包

pip3 install -r rknn-toolkit2.3.0/rknn-toolkit2/packages/x86_64/requirements_cpxx-2.2.0.txt

注意根据不同的Python版本，选择安装对应的依赖包。

安装 RKNN-ToolKit2

pip3 install rknn-toolkit2/packages/rknn_toolkit2-2.2.0+81f21f4d-cp310-cp310-linux_x86_64.whl

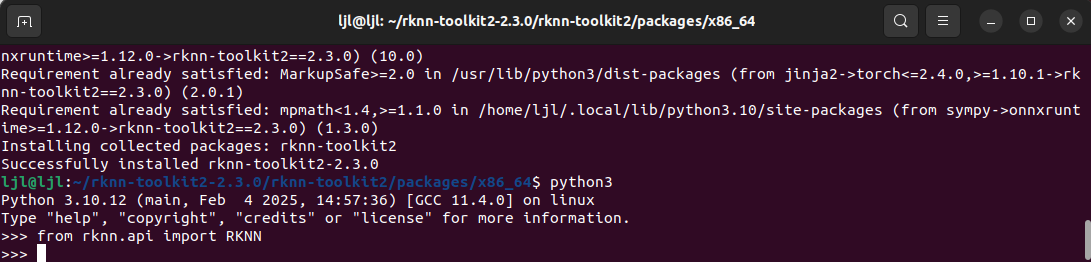

执行指令

python3
 from rknn.api import RKNN

验证安装效果。

Conda 安装

推荐使用 Conda 创建 python 虚拟环境，便于在各种应用场景下灵活切换，避免出现版本兼容问题导致无法运行。

在 AI 模型的训练、模型转换的过程中需要使用不同的 python 虚拟环境。

安装 miniconda

下载安装包

wget https://mirrors.tuna.tsinghua.edu.cn/anaconda/miniconda/Miniconda3-4.6.14-Linux-x86_64.sh

安装miniconda

chmod 777 Miniconda3-4.6.14-Linux-x86_64.sh

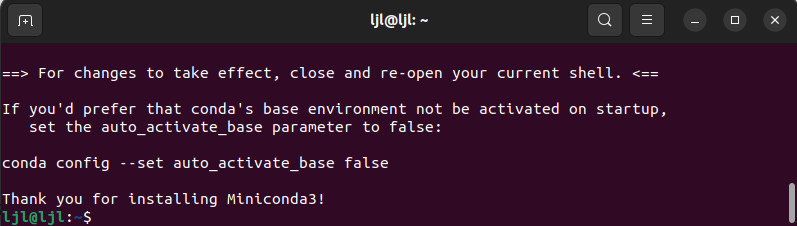

 bash Miniconda3-4.6.14-Linux-x86_64.sh

在计算机终端，进入 Conda base 环境

source ~/miniconda3/bin/activate

创建 RKNN-Toolkit2 Conda 环境

创建 RKNN-Toolkit2 开发 Conda 环境， -n 参数表示环境名称，指定 python 版本为 3.8

conda create -n RKNN-Toolkit2 python=3.9

进入 RKNN-Toolkit2 Conda 环境

conda activate RKNN-Toolkit2

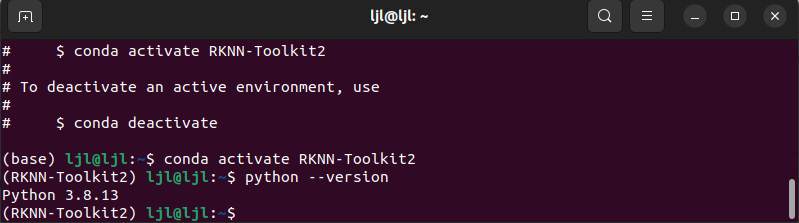

验证 Python 版本是否使用正确

python --version

获取 RKNN-Toolkit2 安装包

git clone https://github.com/airockchip/rknn-toolkit2.git

进入文件夹

cd rknn-toolkit2

安装 RKNN-Toolkit2 相关的依赖库， cp38 为对应的 Conda 环境 python 版本，实验使用的版本为 3.8 所以使用后缀为 cp38 的依赖项

pip install tf-estimator-nightly==2.8.0.dev2021122109
 pip install -r rknn-toolkit2/packages/requirements_cp39-2.2.0.txt -i https://pypi.mirrors.ustc.edu.cn/simple/

安装 RKNN-Toolkit2

pip install rknn-toolkit2/packages/rknn_toolkit2-2.2.0-cp39-cp39-manylinux_2_17_x86_64.manylinux2014_x86_64.whl

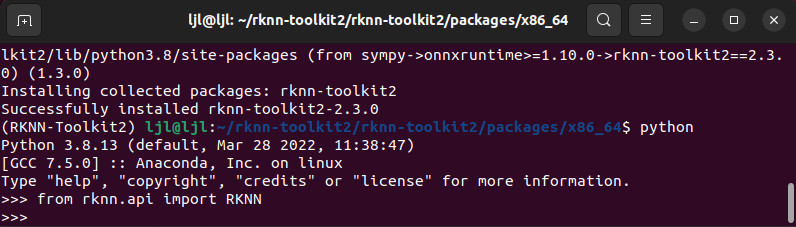

验证是否安装成功

python
 >>> from rknn.api import RKNN

至此，RKNN 推理测试的开发环境搭建完成。

推理测试

本节介绍了 RKNN 推理测试的相关流程，包括 rknn_model_zoo 模型部署、编译及板端测试。

rknn_model_zoo

rknn_model_zoo 是瑞芯微官方提供的 RKNPU 支持的各种主流算法的部署示例，最新的示例支持 mobilenet 模型部署和 yolo 模型部署。

1.克隆 rknn_model_zoo 库文件

git clone https://github.com/airockchip/rknn_model_zoo.git

2.获取 Yolov10 ONNX 模型文件

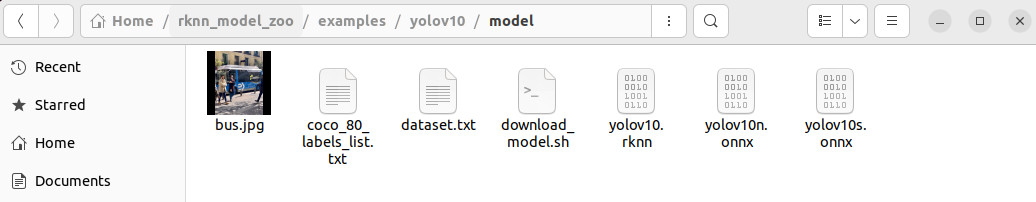

cd rknn_model_zoo/examples/yolov10/model
 chmod a+x download_model.sh
 ./download_model.sh

3.执行 rknn_model_zoo/examples/yolov10/python 目录下的模型转换程序 convert.py，

conda activate RKNN-Toolkit2
 cd rknn_model_zoo/examples/yolov10/python
  python3 convert.py ../model/yolov10n.onnx rk3576

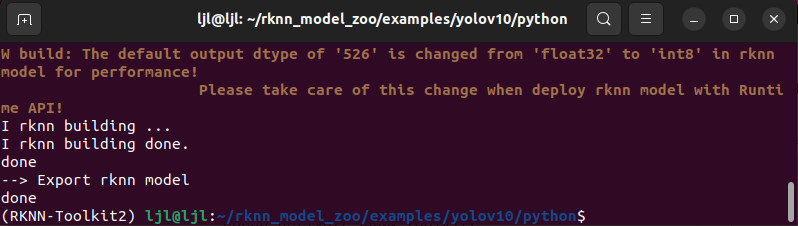

输出模型

并存储于 ../model/yolov10.rknn

python3 实现模型转换的语法

python3 convert.py <onnx_model> <TARGET_PLATFORM> <dtype(optional)> <output_rknn_path(optional)>

相关参数

• <onnx_model>：ONNX 模型路径
• <TARGET_PLATFORM>：指定 NPU 平台名，这里指rk3576
• <quant_dtype>：可选项，可以指定为i8或fp。i8表示进行量化，fp表示不量化，默认为i8
• <output_rknn_path>：可选项，用于指定 RKNN 模型的保存路径，默认保存在 ONNX 模型同一目录下，名称为yolov10n.rknn

编译和构建

将 ONNX 模型转换成 RKNN 模型后，对 rknn_model_zoo/examples/yolov10 目录下的例程进行交叉编译。

编译前需设置环境变量

export GCC_COMPILER=/home/ljl/omni3576/prebuilts/gcc/linux-x86/aarch64/gcc-arm-10.3-2021.07-x86_64-aarch64-none-linux-gnu/bin/aarch64-none-linux-gnu

值得注意的是，工具链的获取需要先 编译官方 SDK .

踩坑指南：下载 SDK 压缩文件后解压得到 .repo 文件，该文件默认被隐藏，需要打开显示隐藏的文件夹选项。

解压完成后执行 .repo/repo/repo sync -l 解包；设置环境变量后编译镜像 ./build.sh lunch

执行 rknn_model_zoo 目录下的 build-linux.sh 脚本

chmod +x ./build-linux.sh

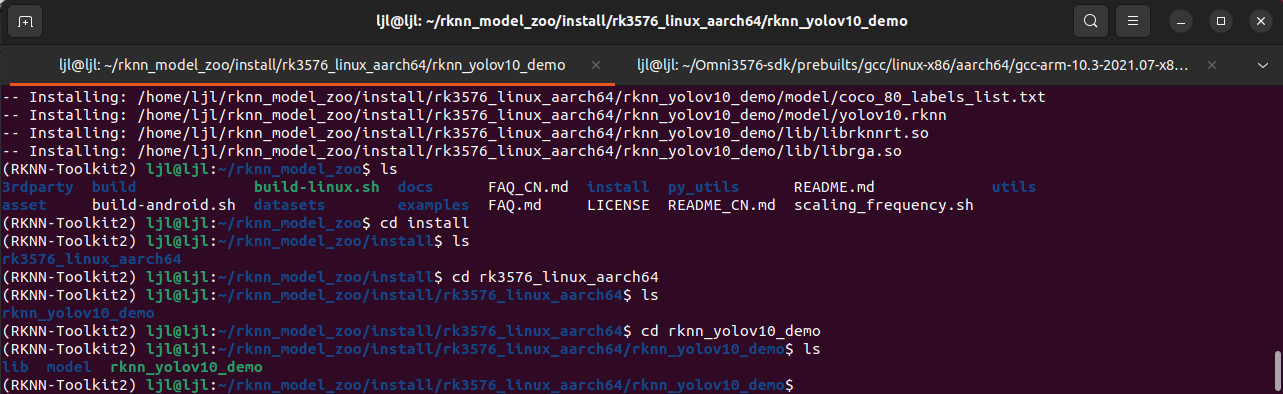

 ./build-linux.sh -t rk3576 -a aarch64 -d yolov10

该脚本将编译例程

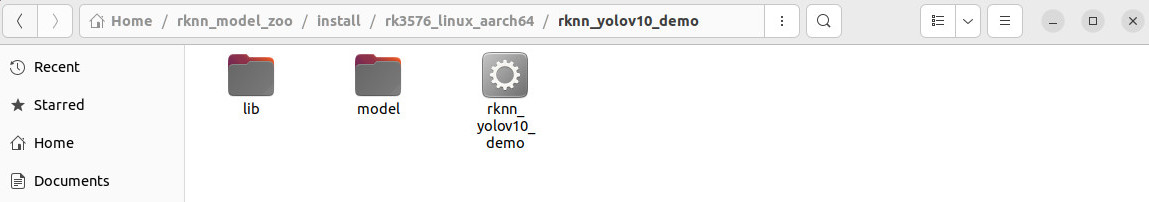

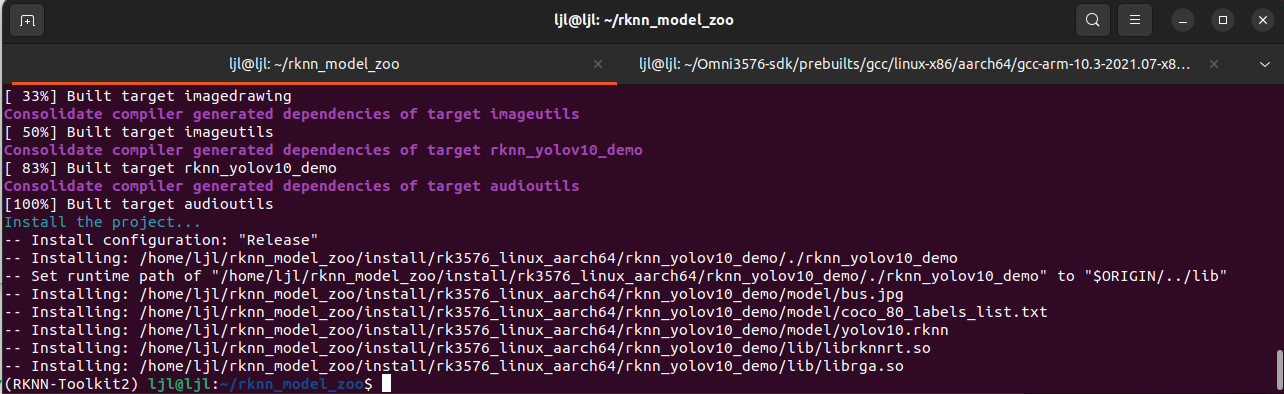

交叉编译完成后在 rknn_model_zoo 目录下会生成 install 目录，

包含编译出来的程序和库文件

运行程序

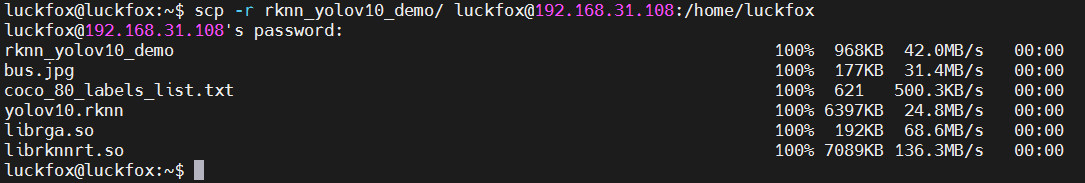

将 rknn_yolov10_demo 文件夹传输至开发板，

scp H:\\rknn_yolov10_demo luckfox@192.168.31.108:/home/luckfox

或 ADB 执行

adb push H:\\rknn_yolov10_demo /home/luckfox

或使用 FileZilla 软件将文件夹拖拽至板端。

SSH 执行编译

cd rknn_yolov10_demo
 scp -r rknn_yolov10_demo/ luckfox@192.168.31.108:/home/luckfox

修改目标程序权限，执行程序

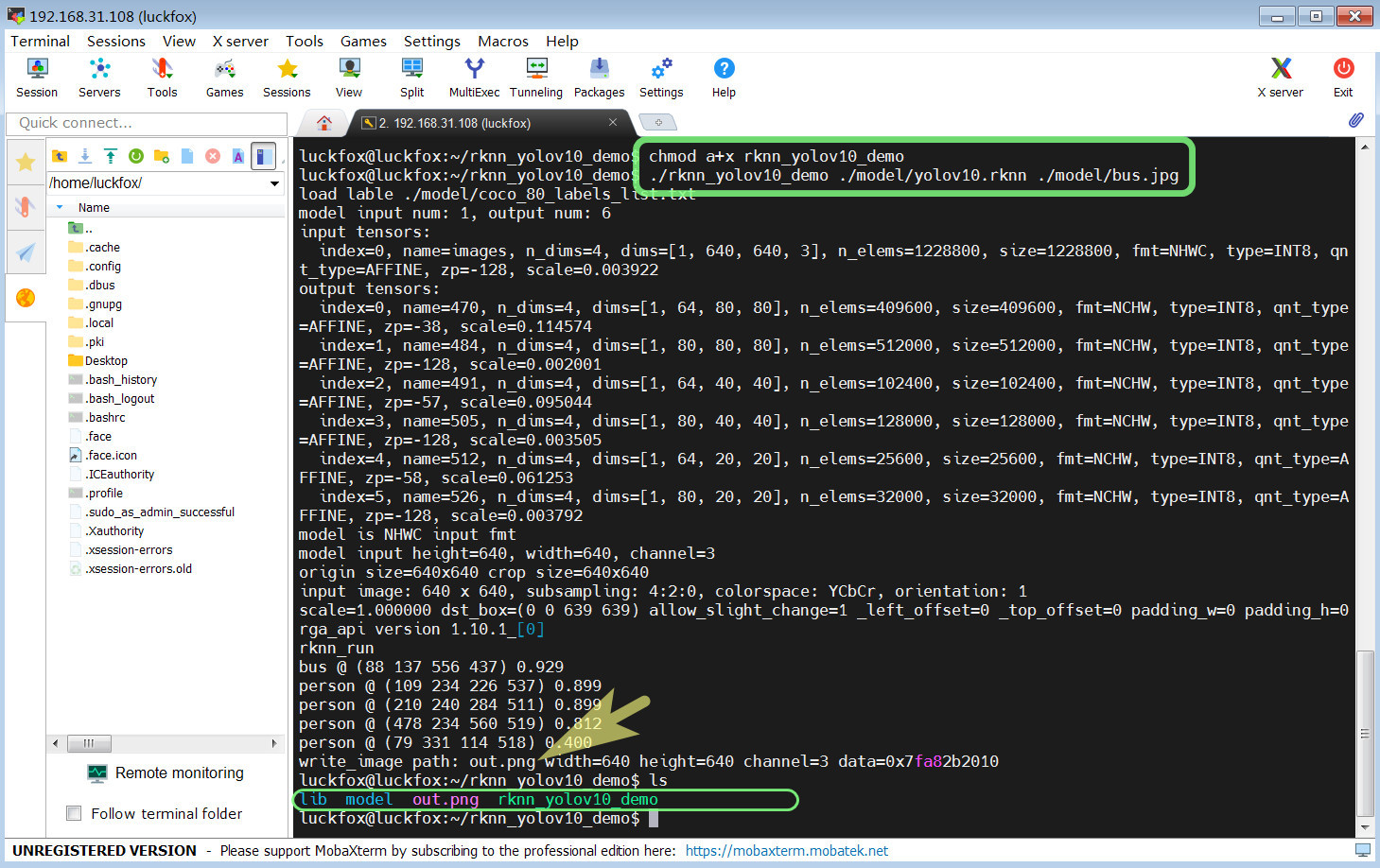

chmod a+x rknn_yolov10_demo
 ./rknn_yolov10_demo ./model/yolov10.rknn ./model/bus.jpg

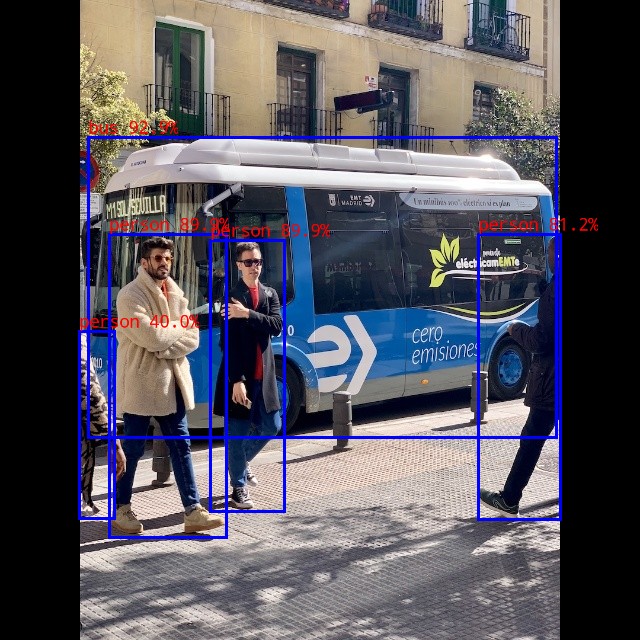

推理完成后生成图片 out.png

注意到图中识别到的物体标签包括 person、bus，以及相应的准确率。

可识别的物体标签文件位于 rknn_yolov10_demo/model/coco_80_labels_list.txt

扩展测试

可将目标图片放置于 rknn_yolov10_demo/model 文件夹内，执行上述流程，即可在板端运行程序实现推理识别

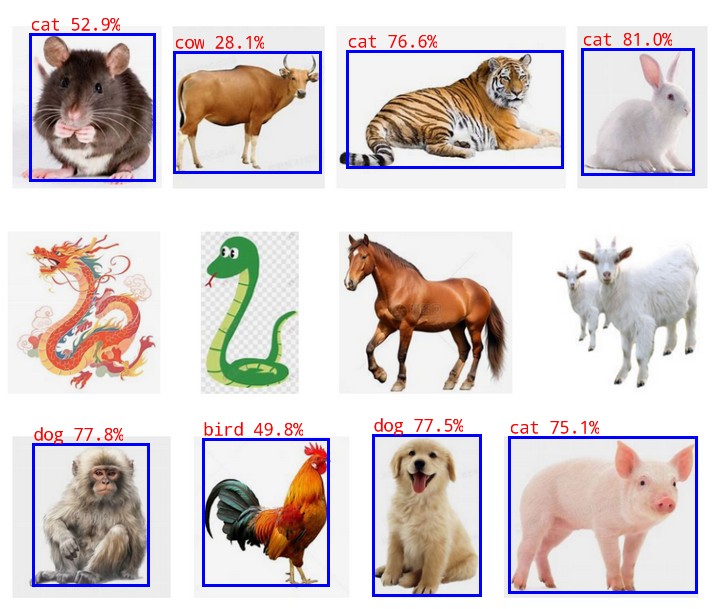

十二生肖

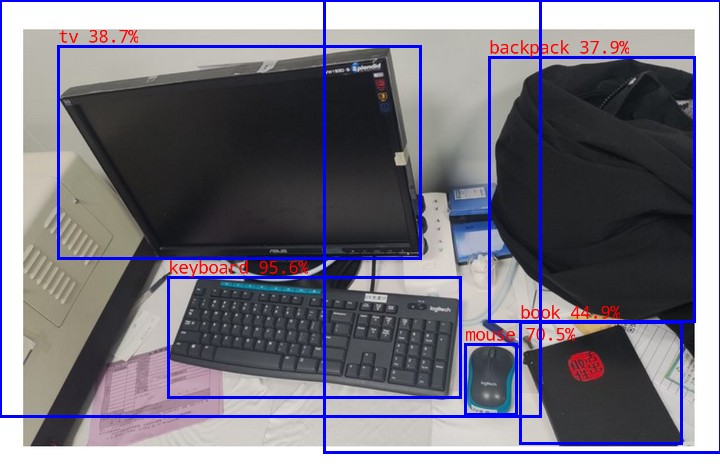

办公桌面

餐厅

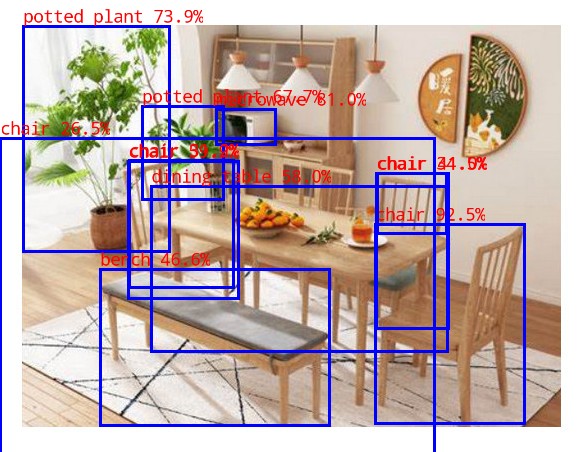

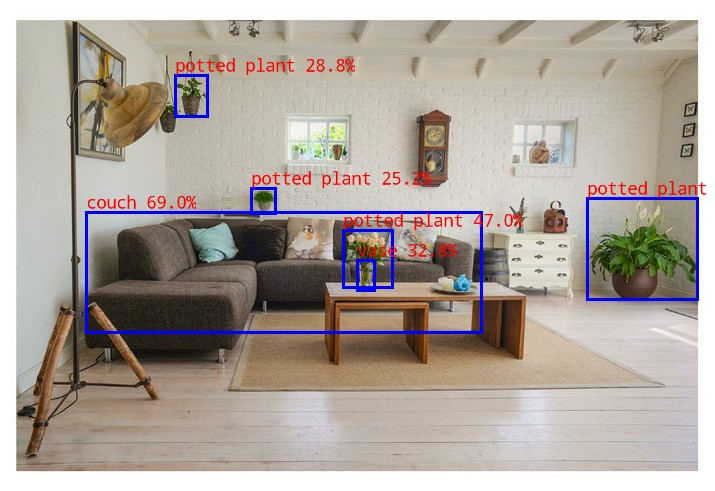

卧室

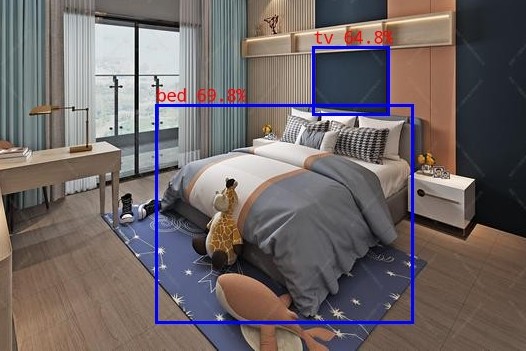

客厅

总结

本文介绍了幸狐 Omni3576 边缘计算套件实现 RKNN 推理和物体识别的测试流程，包括 RKNN 介绍、环境搭建、推理测试、板端运行等，并对一些日常场景进行推理识别，得益于板端强大的硬件支持，识别速度极快，取得了令人满意的识别效果，为人工智能和图像识别相关领域的开发提供了经验和参考。
