IDT公司的ACS422x00是低功耗保高真4位的CODEC.器件集成了DXD D类还放大器,真正无电容的耳机和麦克风的系统PLL。其中的DAC具有102dB SNR, THD+N衰减-2dB而ADC具有90dB SNR HD+N衰减-80dB.器件具有3D增益用效果,1W时效率大于80%,主要在平板电脑,PND,PMP,草投映投仪本文介绍了ACS422x00主要特性、方框图、输出和输入音频处理以及参考设计电路图。

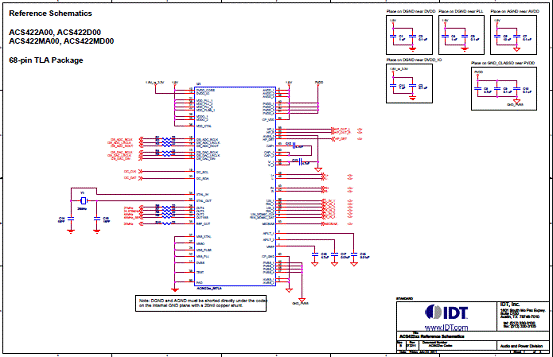

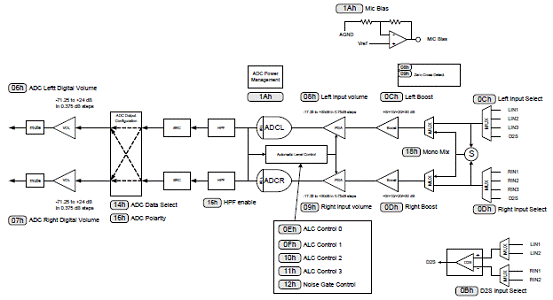

便携式消费类编解码器 低功耗、高保真集成编解码器 ACS422x00 是一款低功耗、高保真集成编解码器,面向便携式应用,例如平板电脑、个人导航设备、便携式投影仪和扬声器底座。除了高保真低功耗编解码器外,该器件还集成了一个 DDXTMs-D 扬声器放大器、一个真正的无电容耳机放大器和四个可编程系统 PLL,以实现系统应用处理器、USB接口、次级音频和其他子系统。 除了适用于便携式系统的高保真度之外,该设备还通过内置音频处理功能提供丰富的“音频呈现” ACS422x00 的设计考虑了快速定制。IDT 能够根据大型市场或客户的需求快速提供不同级别的集成、额外的音频处理、更多或更少的 PLL 等。 ACS422x00 主要特性: • 高保真 24 位立体声编解码器 • DAC 102dB SNR;THD+N 优于 -82dB • ADC 90dB SNR,THD + N 优于 -80dB • 内置音频控制和处理 • 3D 立体声增强 • 双(级联)立体声 6 波段参数均衡器 • 可编程压缩器/限制器/扩展器 • 心理声学低音和高音增强处理 • 无滤波器立体声 DDXTM D 类扬声器驱动器 • 1W/声道(8 欧姆)或 2W/声道(4 欧姆),0.05% THD+N 典型值 • 三态 DDXTM D 类实现低 EMI 和高效率 • 1W 时效率》80% • 扩频支持降低 EMI 输出功率模式 • Anti-Pop 电路 • 片上真正的无电容耳机驱动器 • 40 mW 输出功率(16 欧姆) • 电荷泵允许真正以接地为中心的输出 • 102dB 的 SNR • I2S 数据接口 • 麦克风/线路输入接口 • 模拟麦克风或线路输入输入 • 数字麦克风 (ACS422D00) • 自动电平控制 • 4 个用于内部和系统定时的片上低抖动 PLL • 多个频率选项 • 扩频支持 • 内置电源管理的低功耗 • 1.7 V CODEC 支持1Vrms • 待机和无信号功耗极低 • 1.8V 数字/1.7V 模拟电源用于低功耗 • 2 线(I2C 兼容)控制接口 • 68 针双排 6x6 毫米热无引线阵列封装 ACS422x00 目标应用音频: • 平板电脑 • 便携式导航设备 • 个人媒体播放器 • 便携式投影仪 • 扬声器 ACS422x00 方框图 20111372290410处理 图3.ACS42x00输入音频处理 图4.ACS422x00参考设计电路图(1) 图5.ACS422x00参考设计电路图(2) 图6.ACS422x00参考设计电路图(3)。 |
|
|
|
