关于一个电压保持电路的分析

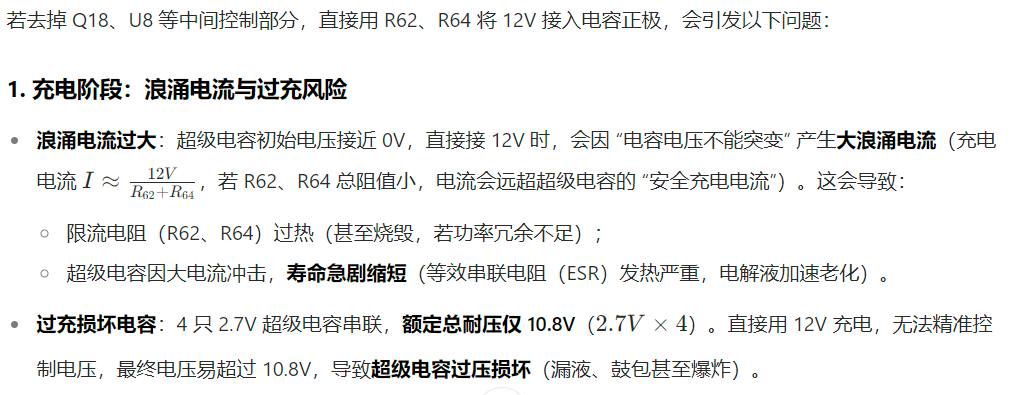

问答对人有帮助，内容完整，我也想知道答案 0 各位大佬好，我遇到这样一个电路，作用是给板卡提供电压保持，板卡断电后，维持板卡一定时间的运行，这个电路中选用的超级电容是2.7V/10F 关于这个电路我有些问题没搞懂，请教各位大佬。 1、中间这部分三极管控制电路的作用是什么，可以去掉吗，我问了豆包，说这部分可能由浪涌和过充的风险。 2、我有尝试去掉中间的控制电路，结果就是放电非常非常慢，我理解的是电路中的R72和R79是不是还承载一部分放电电阻的作用。请大佬指导下，谢谢！ 0 本主题由 liuyongwangzi 于 2025-9-15 18:10 添加图标推荐
2025-9-15 17:39:23　　评论淘帖0 邀请回答您可以邀请以下用户，快速回答问题 × 张程明该类别下有 102 个回答。邀请回答 jf_50240986 该类别下有 85 个回答。邀请回答 shaorc 该类别下有 73 个回答。邀请回答 Music 该类别下有 72 个回答。邀请回答 leetow2006 该类别下有 64 个回答。邀请回答王尚岱该类别下有 43 个回答。邀请回答 CCCLLL 该类别下有 41 个回答。邀请回答 mintsy 该类别下有 39 个回答。邀请回答梅利号该类别下有 38 个回答。邀请回答 wp2010abc 该类别下有 36 个回答。邀请回答熊本熊该类别下有 34 个回答。邀请回答河神大人该类别下有 34 个回答。邀请回答哔哔哔- 该类别下有 33 个回答。邀请回答硬件工程师1 该类别下有 33 个回答，其中被选为最佳答案 1 次。邀请回答奇牙虎威该类别下有 31 个回答。邀请回答 Duke 该类别下有 28 个回答。邀请回答谢新貌该类别下有 27 个回答。邀请回答 chunhuahua 该类别下有 27 个回答。邀请回答 siyugege 该类别下有 27 个回答。邀请回答最强海贼王该类别下有 26 个回答。邀请回答举报土豆牛肉烧相关推荐 • 峰值保持电路保持电压不正确的问题 6545 • 如何实现电容保持一个电压恒定不变？ 5951 • 请问如何通过电路实现电容的电压保持？ 5678 • 关于一个惠斯顿电桥后接一个运放的电路分析 4572 • 关于电流提升器和电压提升器的分析？ 2820 • 如何产生一个对温度变化保持恒定的量？ 1435 • 怎么实现高速采样保持电路的设计？ 1502 • 峰值保持电路设计 4173 • 请问怎么分析这个两个电路 1582 • 关于电源/负载电路组合的稳定性分析 2322 1个回答

答案对人有帮助，有参考价值 1 不能去掉，U8(TL431)通过30K和10K电阻将三极管发射极电压钳位在10V，可以防止后端电容过充/过压。U10/U24/U39/U40分别箝位2.5V电压，所以每个电容也各自分得2.5V电压，电容总的电压也是10V。去掉之前有30k+10k的放电通路（0.25mA），去掉这个放电通路也不会导致放电非常非常慢的，应该有其他问题最佳答案

2025-9-15 17:39:24 3 评论举报秀才 3 条评论土豆牛肉烧 2025-9-16 14:57 请问这个三极管起什么作用，如果只是防止过压，是不是只需要一个431就可以了赞回复举报秀才回复土豆牛肉烧： 2025-9-16 16:18 三极管是功率调整管，提供电容充电通道的，同时也能防止VCC下电后电流反灌。TL431稳压需要串联限流电阻的，比如图中R76，这样给电容充电是很慢的。赞回复举报 jf_61832080 回复秀才： 2025-10-30 10:25 對的，這是一個非常標準的431擴流電路赞回复举报
