【创龙TLT113-MiniEVM开发板试用体验】点亮LED

2025-8-5 21:36:08 532 单板计算机

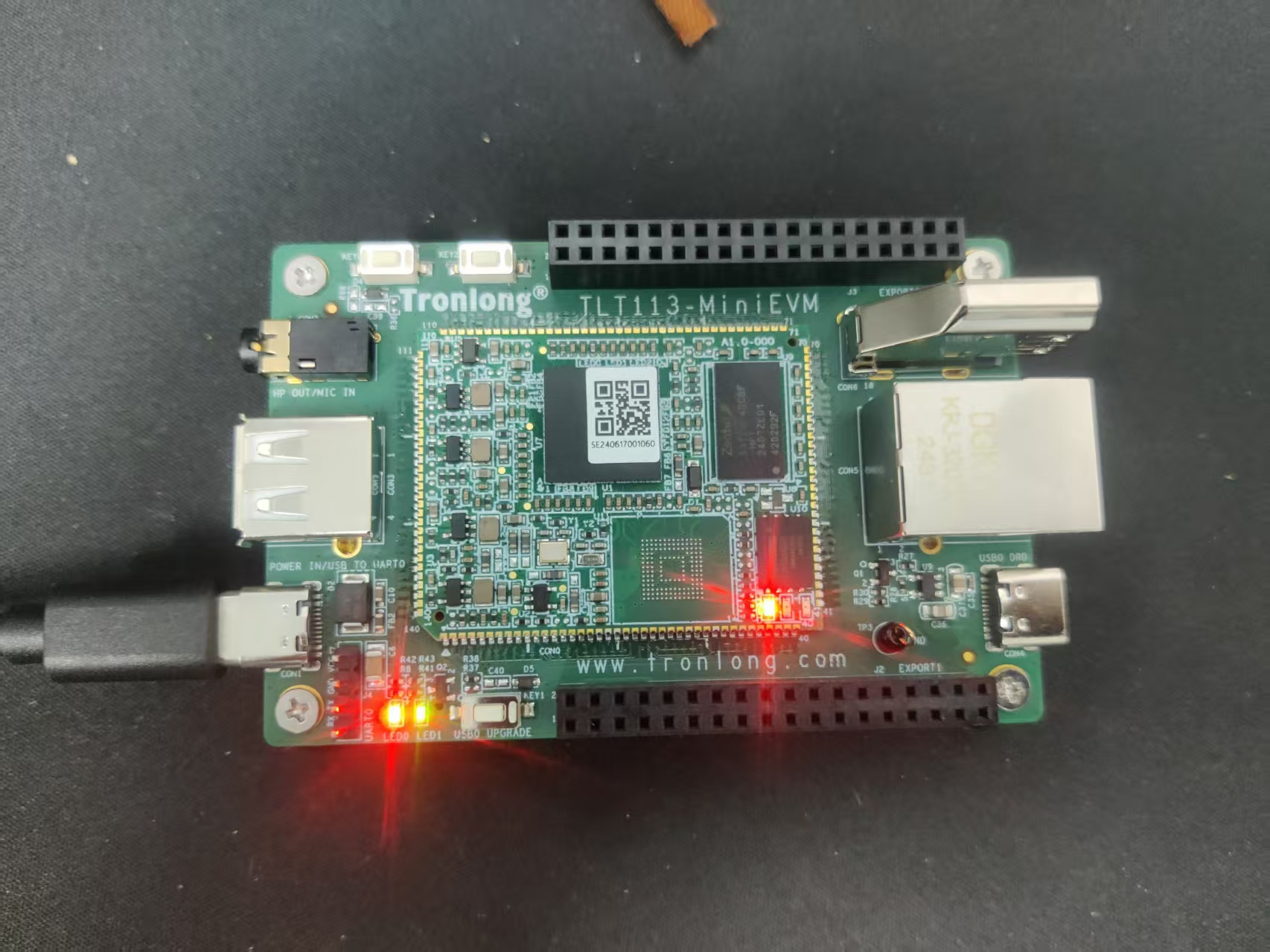

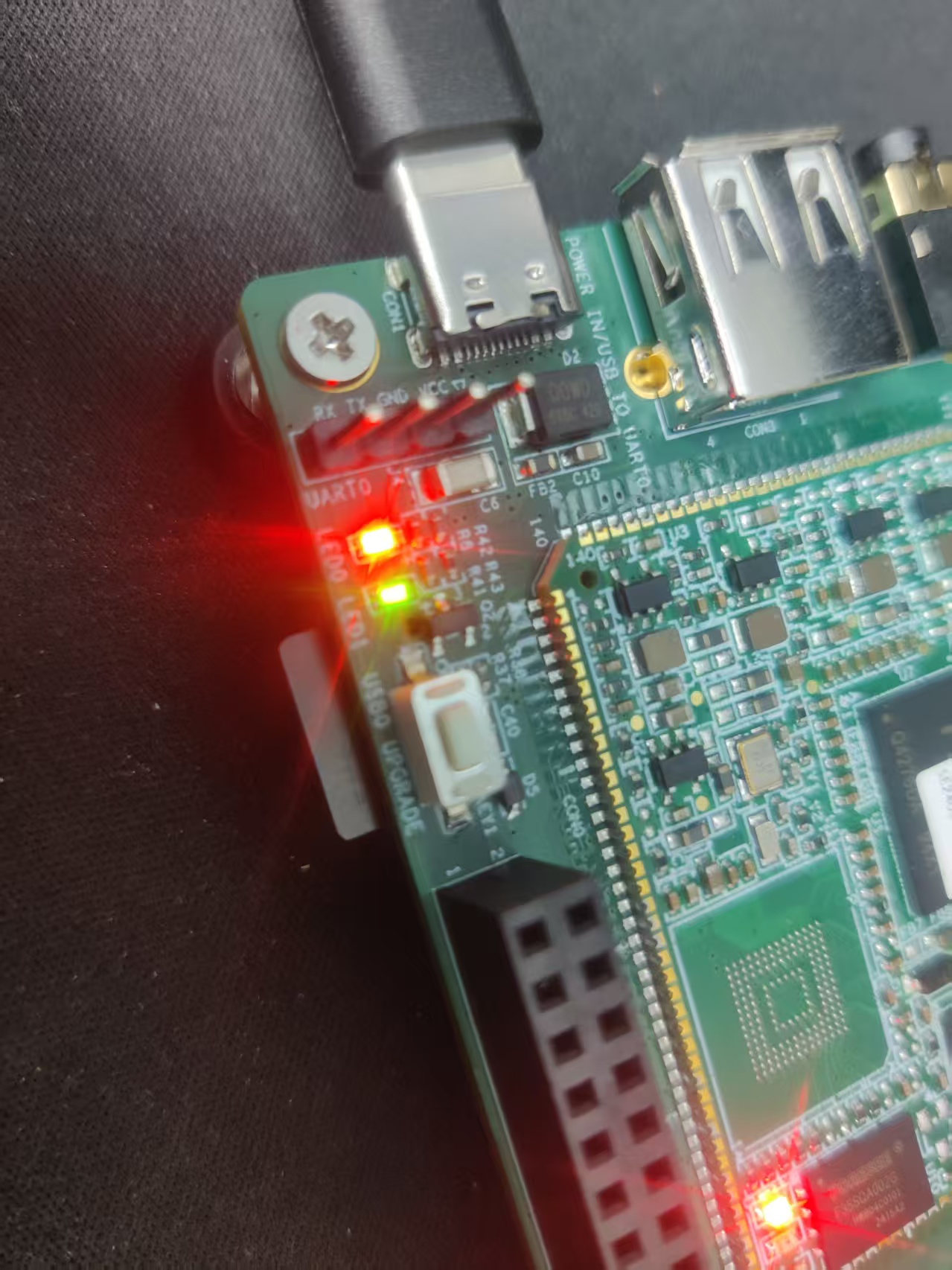

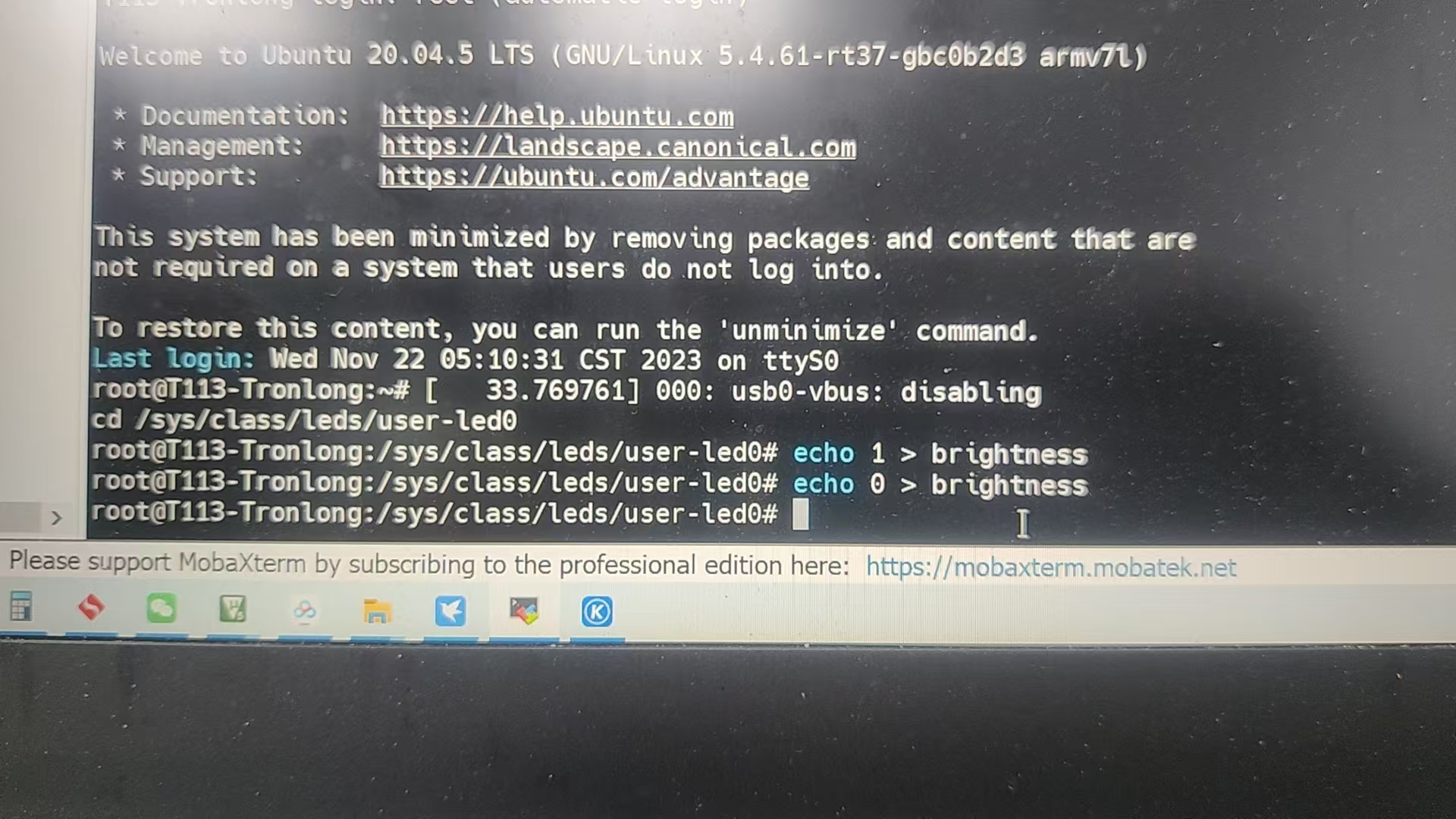

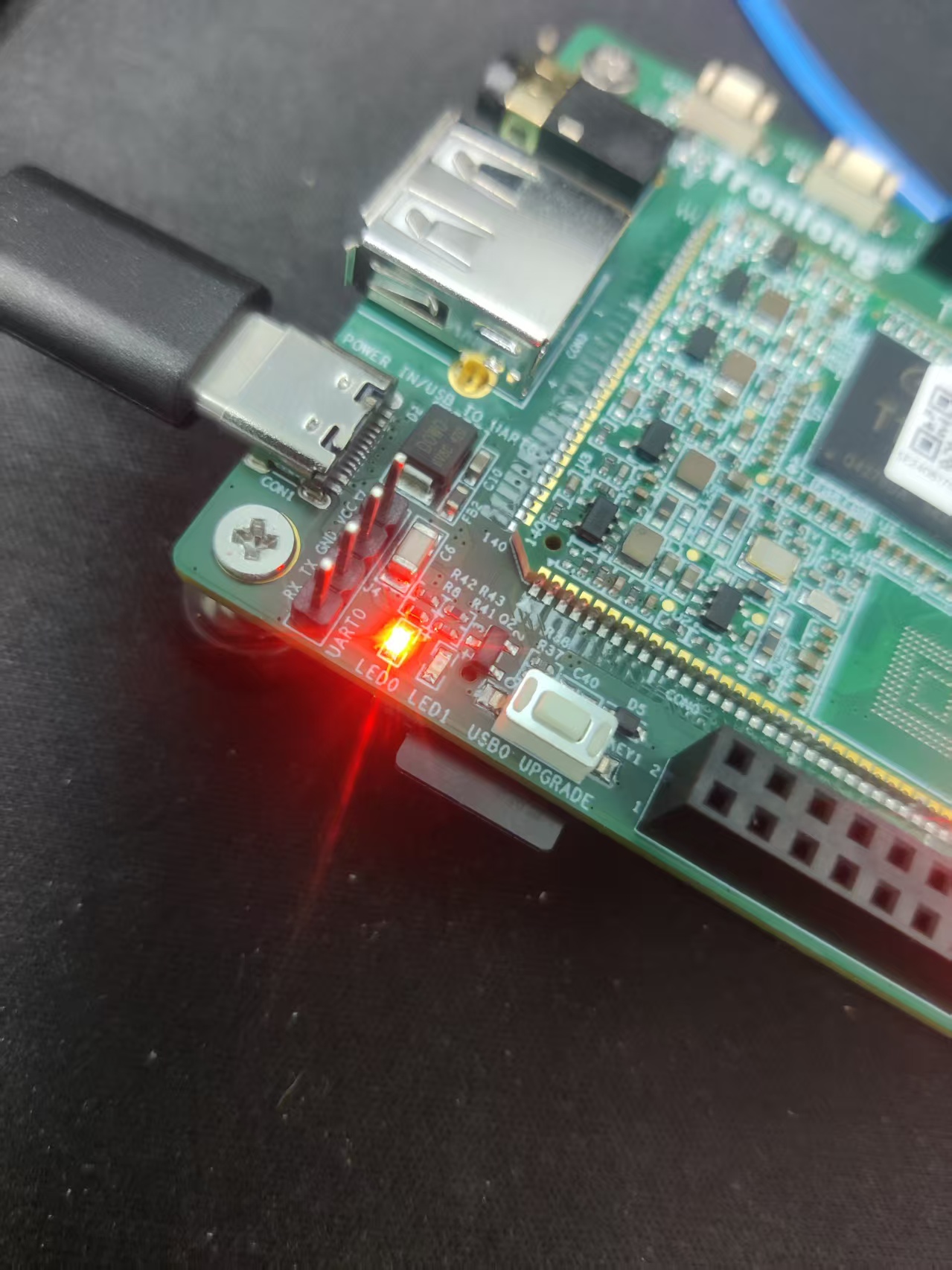

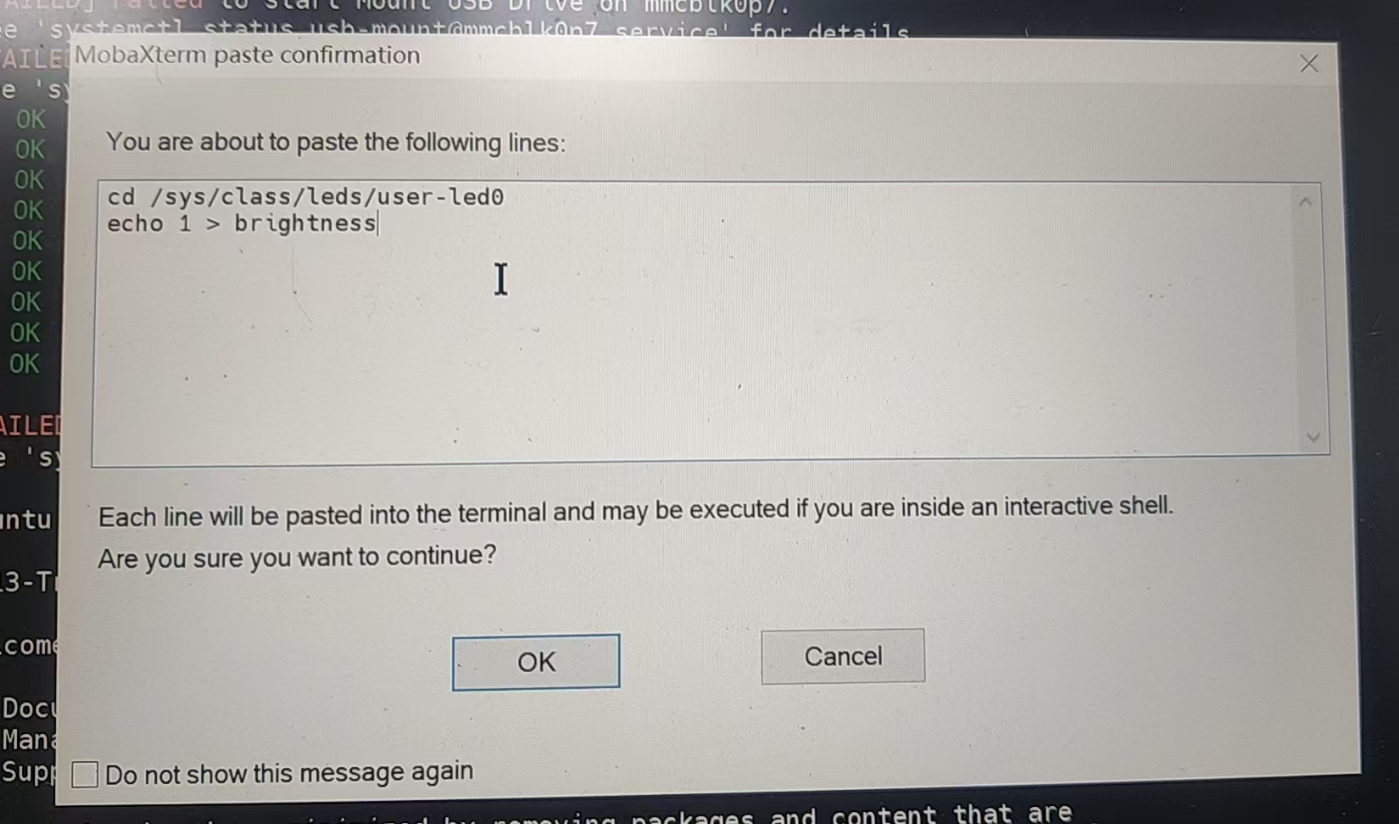

0 借用别人的一句话,很有道理：开发板上闪烁的LED如同新手村的篝火，为每一位嵌入式开发者照亮通往硬件世界的探索之路。一、LED控制原理硬件基础 LED为单向导电器件，正极通过限流电阻接电源（3.3V），负极连接GPIO引脚。点亮条件：GPIO输出低电平时形成电流通路（低电平驱动）或高电平驱动（根据电路设计）。本开发板LED电路：用户LED（D1）：PG11引脚控制，低电平点亮（参考底板原理图）。系统心跳灯：PG16引脚，通过设备树节点`/sys/class/leds/heartbeat`控制。关键概念引脚编号计算：Linux系统中GPIO编号 = `(端口字母序 - 'A') * 32 + 引脚号` 例：PG11 → `( 'G' - 'A' ) * 32 + 11 = (71-65)32 + 11 = 203` 二、控制方法一：SysFS文件系统操作步骤1：硬件连接* 打开软件：MobaXterm.exe 并且连接开发板：步骤2：控制LED亮灭命令点亮： cd /sys/class/leds/user-led0 echo 1 > brightness `# 点亮LED（输出高电平） echo 1 > brightness # 熄灭LED（输出低电平） echo 0 > brightness` 三、控制方法二：设备树LED节点控制系统心跳灯（PG16）可通过预设节点直接操作： `# 点亮 echo 1 > /sys/class/leds/heartbeat/brightness # 熄灭 echo 0 > /sys/class/leds/heartbeat/brightness` 优势：无需计算引脚编号，避免冲突。四、附录：硬件确认步骤定位LED引脚：查阅底板原理图，确认LED连接的GPIO（如`PG11`）。计算Linux引脚号：公式：`引脚号 = (端口字母序 - 'A') * 32 + 引脚数字`3。 0 本主题由 liuyongwangzi 于 2025-8-6 09:00 审核通过
