【 运算放大器参数解析与LTspice应用仿真 阅读体验】+ 第一章心得

定义与核心作用

运算放大器是一种高增益、差分输入、单端输出的直流耦合电压放大单元，最初用于模拟计算机的数学运算加减乘除、积分微分，因此得名运算放大器。其核心功能是将微弱信号进行线性放大，同时通过外部反馈网络实现各种模拟信号处理功能。

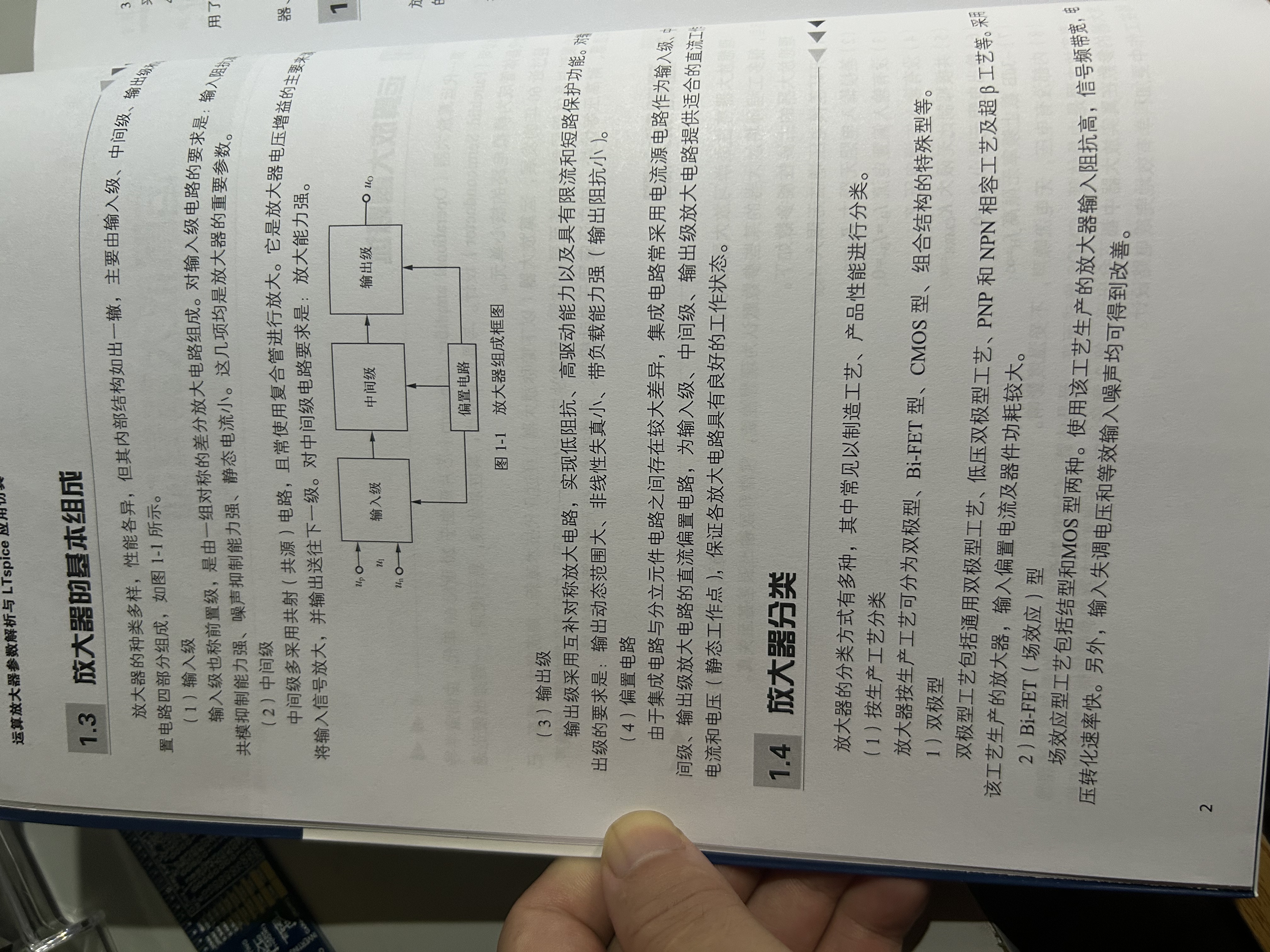

放大器的基本组成（四部分核心结构）

无论类型如何，放大器的内部结构均围绕输入级、中间级、输出级、偏置电路四部分组成。

输入级（差分放大级）
作为信号入口，负责抑制共模干扰噪声、提升共模抑制比CMRR，并初步放大信号。
中间级（电压增益级）
承担主要电压放大任务，将输入级输出的微弱信号放大至足够幅度，驱动后续电路。
输出级（功率驱动级）
提供低输出阻抗和高电流驱动能力，确保信号完整传输至负载。
偏置电路（静态工作点设定）
为各级提供稳定的直流偏置电压/电流，确保晶体管工作在线性放大区。

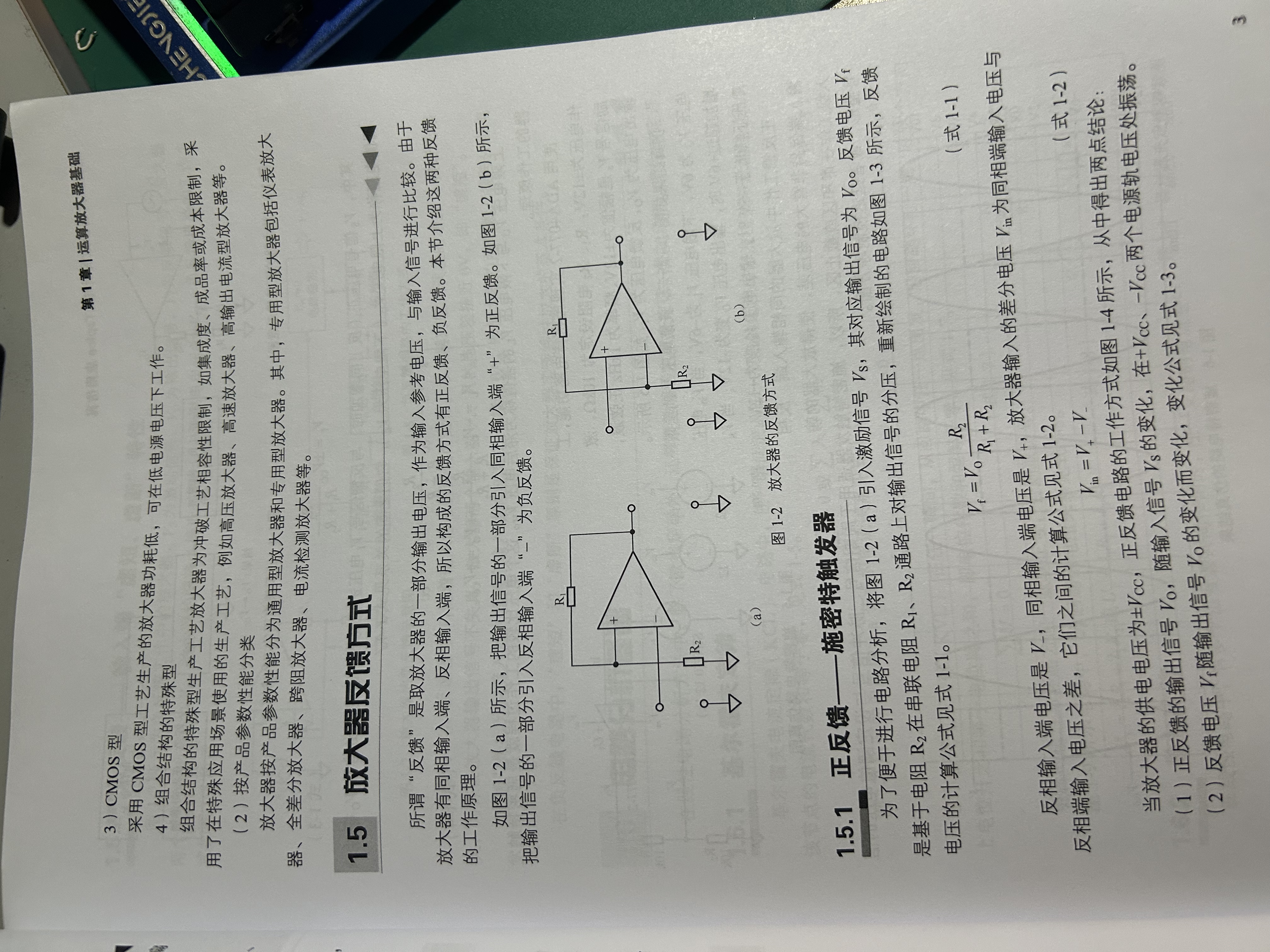

施密特触发器的基本结构与功能

施密特触发器是一种基于正反馈的比较器电路，核心功能是将缓慢变化的输入信号（如三角波、正弦波）转换为干净的矩形波输出。其关键特性是滞回电压（Hysteresis），即存在两个不同的阈值电压：

上阈值电压（V_TH）：当输入电压上升超过此值时，输出翻转为高电平。

下阈值电压（V_TL）：当输入电压下降低于此值时，输出翻转为低电平。

滞回特性可有效抑制输入信号中的噪声，避免因噪声引起的输出抖动。

正反馈的作用与分压网络

施密特触发器的正反馈通过电阻分压网络实现。以图1-3为例（假设电路结构如下）：

比较器：同相输入端接输入信号Vin，反相输入端接反馈电压Vf。

分压电阻：R1和R2串联在输出端（Vout）与地之间，形成反馈路径。

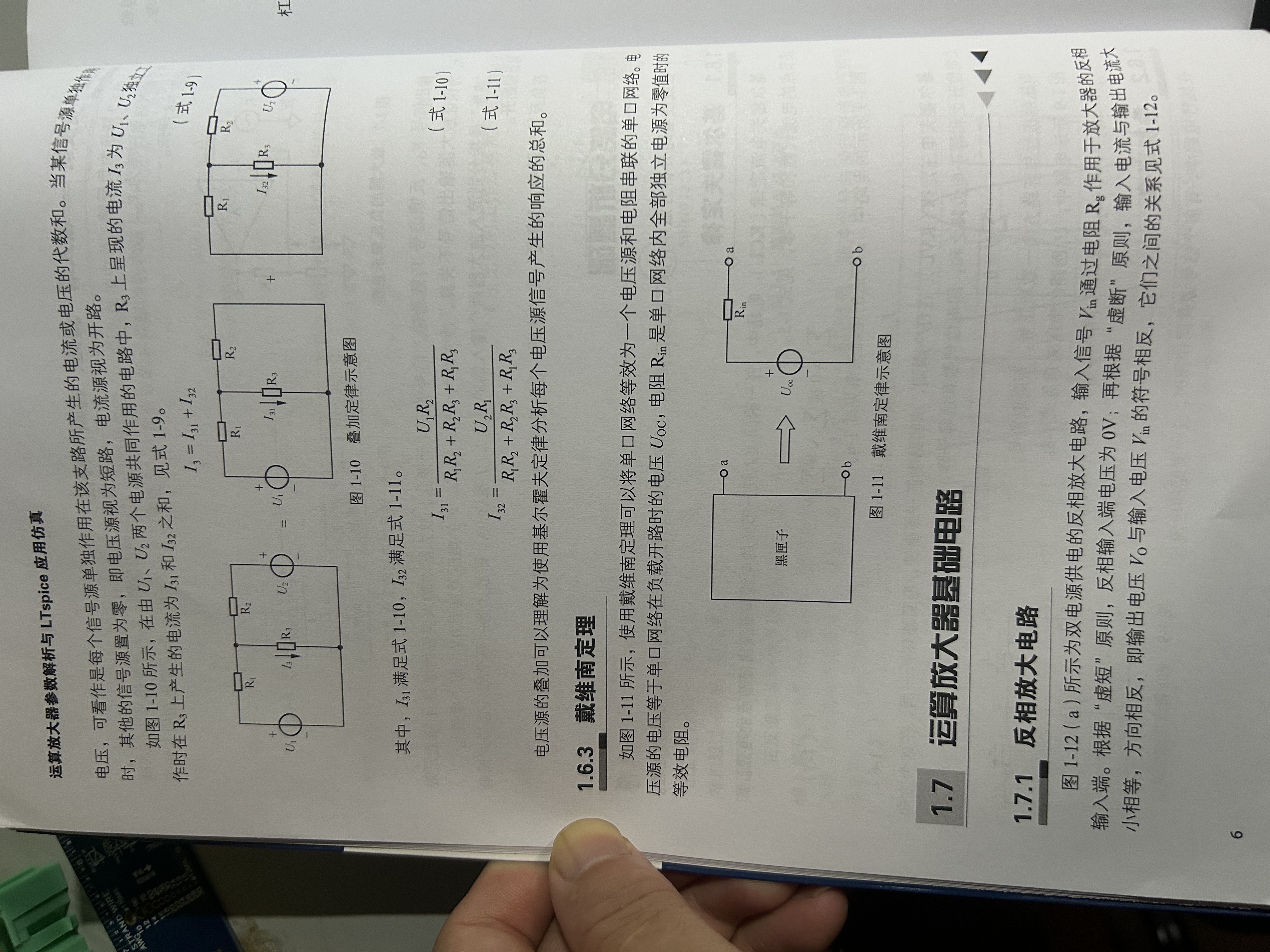

反相放大器是运算放大器（运放）最基础的线性应用电路之一，其核心功能是将输入信号进行反向放大（输出信号与输入信号相位相差180°）。
反相放大器的标准配置有几个关键元件：

运放（Op-Amp）：核心放大器件，工作在线性区（需负反馈）。

输入电阻（R₁）：连接输入信号Vin与运放反相输入端（-）。

反馈电阻（R_f）：连接运放输出端（Vout）与反相输入端（-），构成负反馈路径。

同相输入端（-）：接地（或接偏置电压），确保运放工作在线性区。

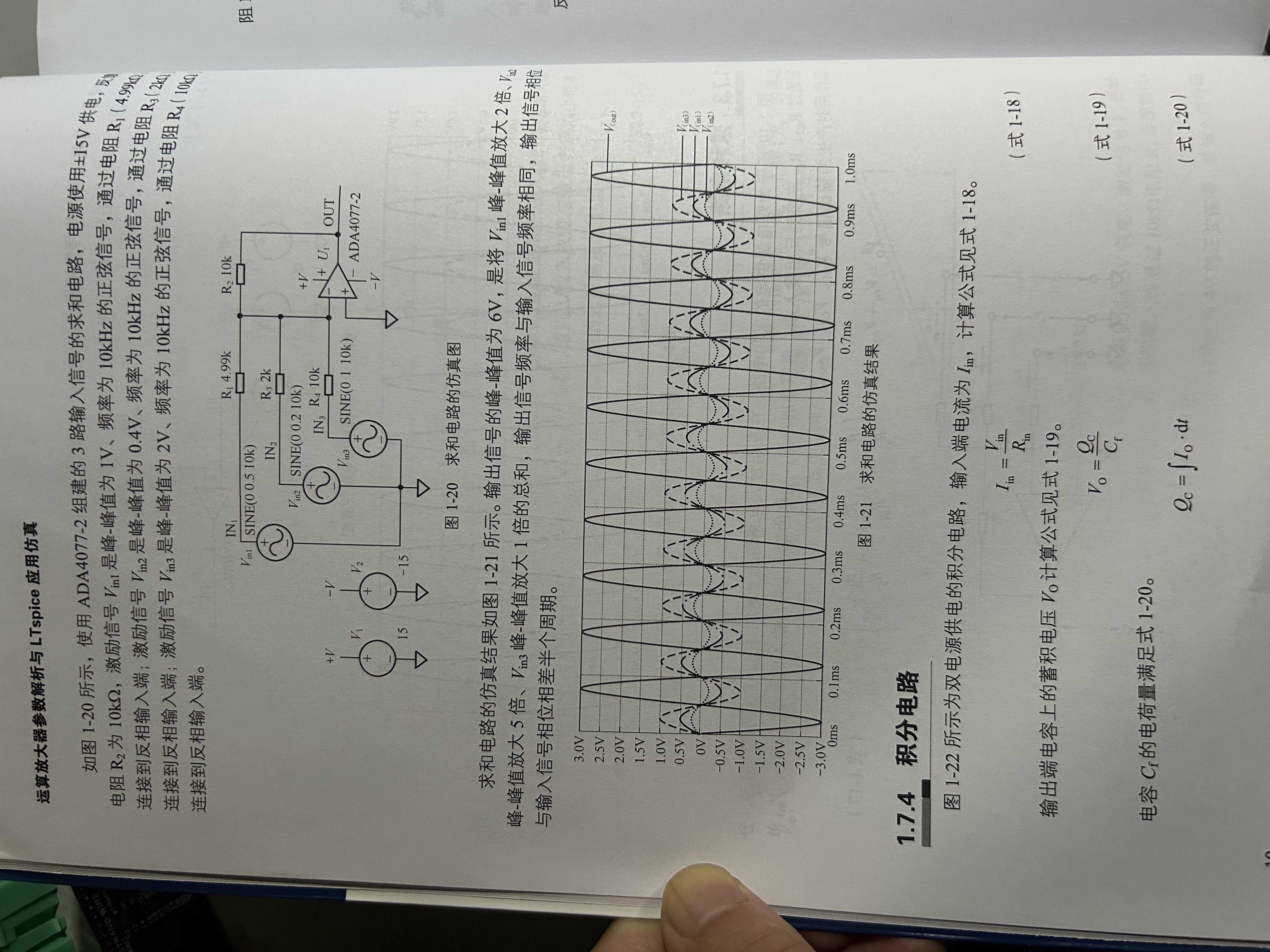

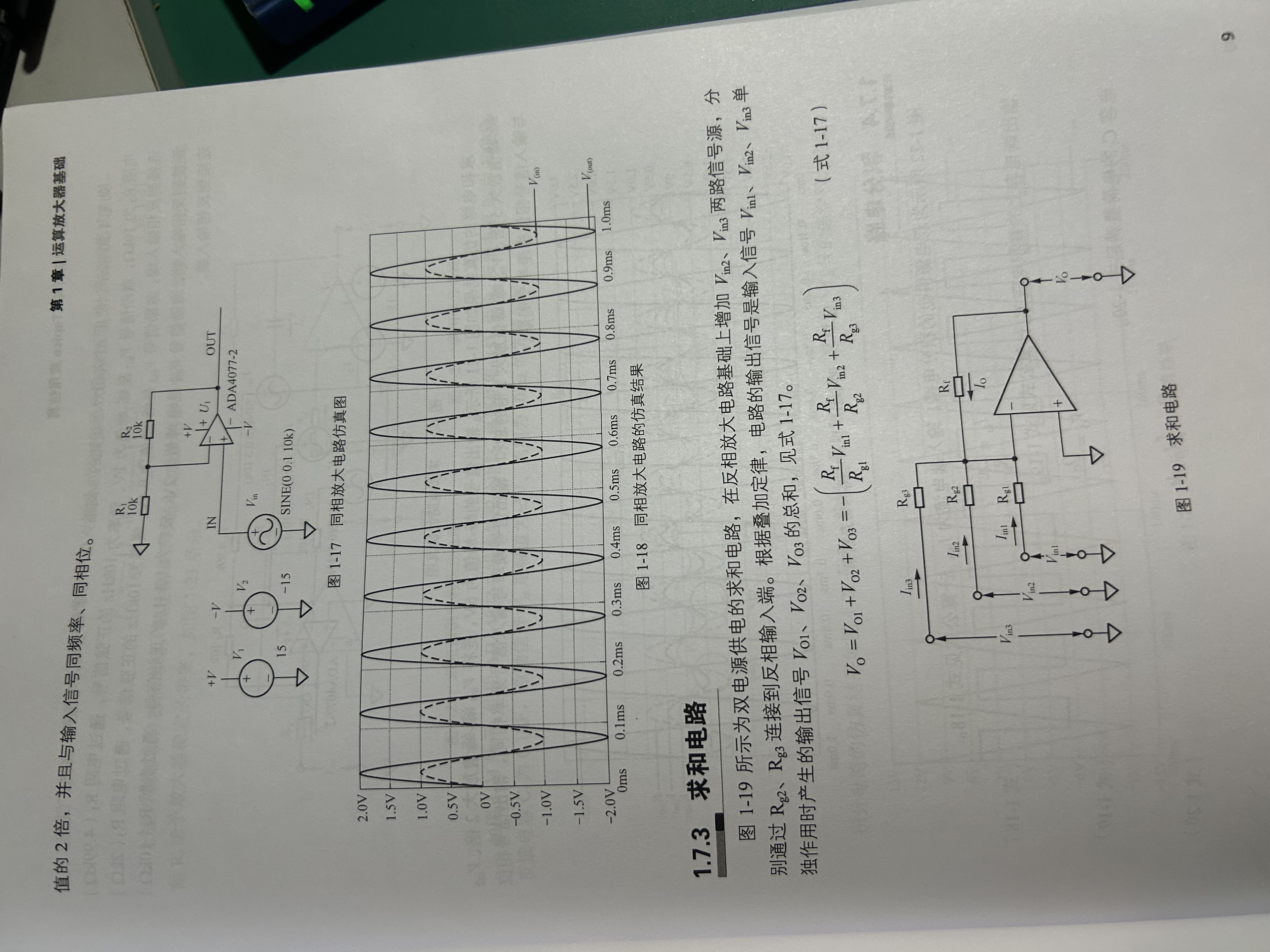

求和电路（加法器）是运算放大器的核心应用之一，其功能是将多个输入信号按比例相加后输出。

求和电路可分为反相求和与同相求和两种类型，其中反相求和更常用（输入阻抗高、设计简单）。
运放（Op-Amp）：工作在线性区，接反相比例放大配置。
输入电阻（R₁, R₂）：分别连接输入信号Vin1、Vin2与运放反相输入端（-）。
反馈电阻（R_f）：连接运放输出端（Vout）与反相输入端（-），构成负反馈路径。
同相输入端（+）：接地（或接偏置电压），确保运放虚短。

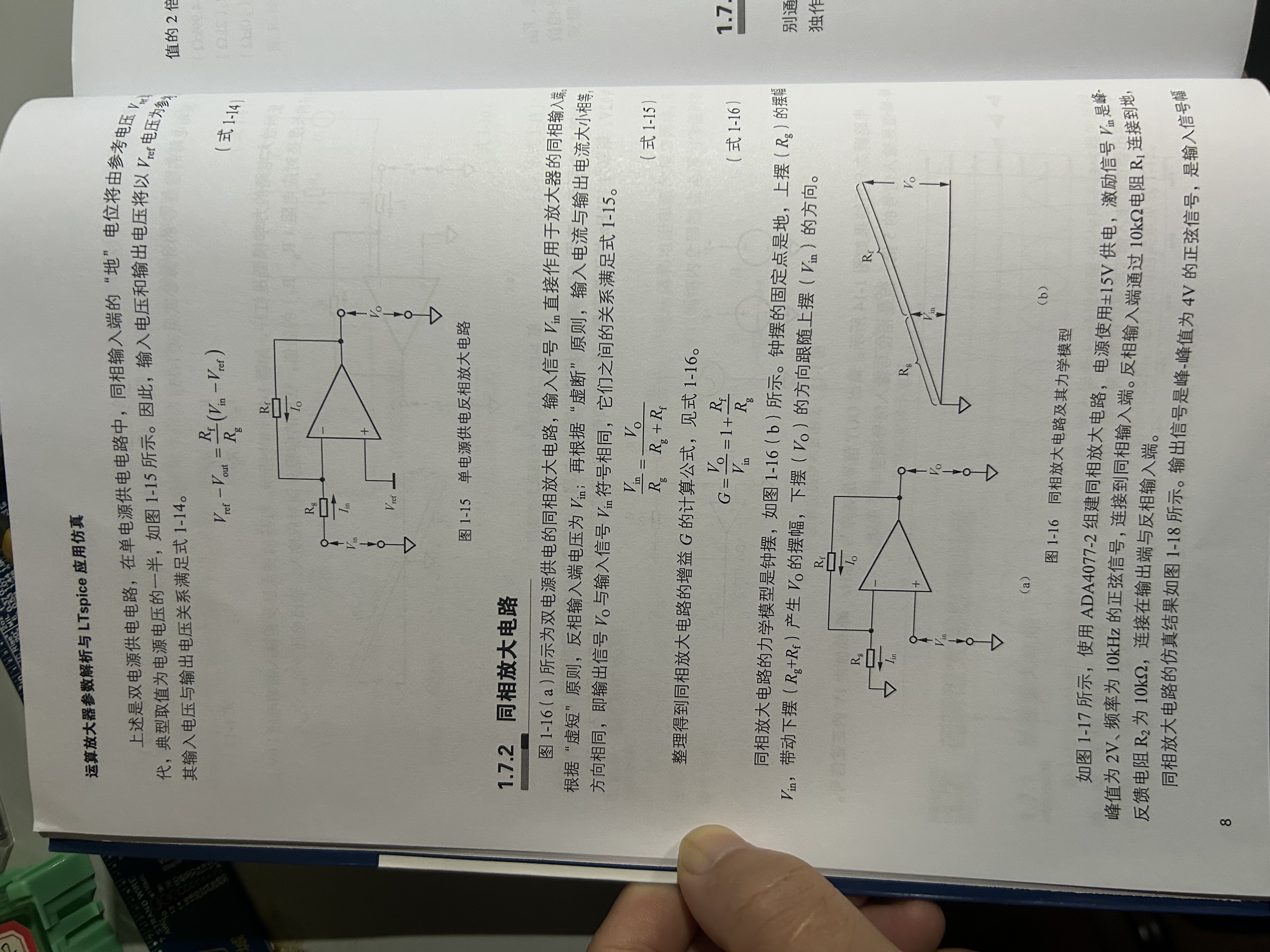

同相放大器是运算放大器（运放）的另一种基础线性应用电路，其核心功能是将输入信号进行同相放大（输出信号与输入信号相位相同）。
运放（Op-Amp）：核心放大器件，工作在线性区（需负反馈）。
输入电阻（R₁）：连接输入信号Vin与运放同相输入端（+）。
反馈电阻（R_f）：连接运放输出端（Vout）与反相输入端（-），构成负反馈路径。
平衡电阻（R₂）：连接运放反相输入端（-）与地，用于抵消输入偏置电流的影响（R2=R1∥Rf）。

积分电路的基本原理

积分电路的核心结构为运放反相配置 + 反馈电容，通过电容的电荷累积效应实现积分运算。其输出电压与输入电压的时间积分成正比，数学表达式为：
，R为输入电阻，C为反馈电容，Vinitial为电容初始电压。

微分电路的基本原理

微分电路的核心结构为运放反相配置 + 输入电容，通过电容的电流-电压关系实现微分运算。其输出电压与输入电压的时间导数成正比，数学表达式为：
R为反馈电阻，C为输入电容，负号表示运放反相配置。

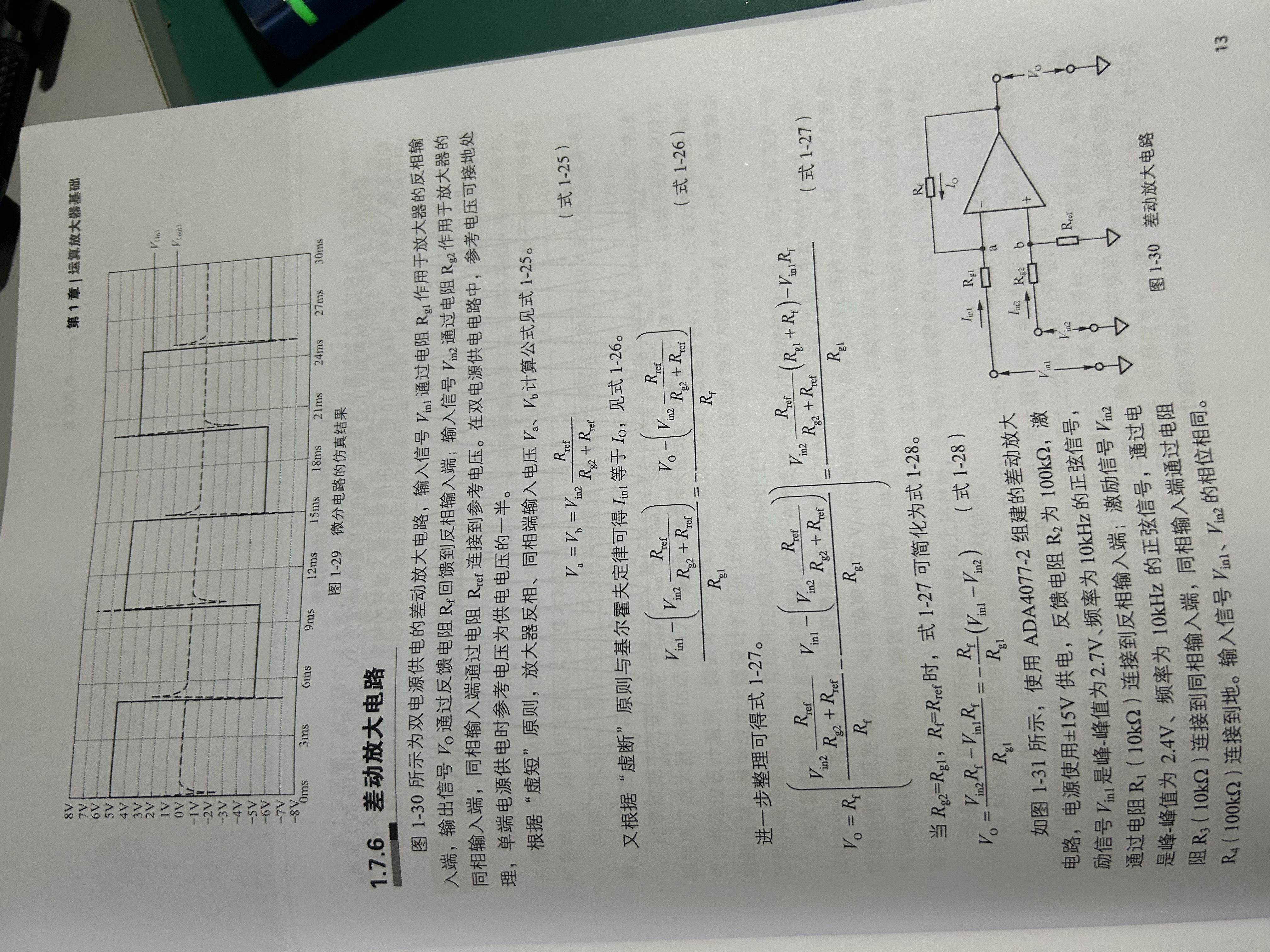

差动放大电路是运算放大器的核心应用之一，其功能是将两个输入信号的差值进行放大，并抑制共模噪声。
运放（Op-Amp）：工作在线性区，接差分放大配置。
输入电阻（R₁, R₂）：分别连接输入信号Vin1反相端）和Vin2同相端与运放输入端。反馈电阻（R_f）：连接运放输出端（Vout）与反相输入端，构成负反馈路径。

平衡电阻（R_r）：连接运放同相输入端与参考电压（双电源时接地，单电源时为VCC/2），用于匹配阻抗。

总结
运算放大器（运放）是一种高增益、差分输入、单端输出的直流耦合电压放大单元，核心功能是通过外部反馈网络实现信号线性放大及模拟信号处理（如加减、积分微分）。其内部由输入级（差分放大，抑制共模噪声）、中间级（主增益级）、输出级（低阻抗驱动）和偏置电路（设定静态工作点）四部分组成。

反相放大器实现输入信号180°反向放大，增益为-Rf/R1；同相放大器输出与输入同相，增益为1+Rf/R1。求和电路（加法器）可反相或同相叠加多路信号，积分/微分电路分别通过电容实现时间积分/导数运算。施密特触发器利用正反馈形成滞回特性，将缓慢信号转为干净矩形波，抑制噪声。差动放大器放大两输入信号差值，抑制共模干扰，CMRR是关键指标。

运放通过灵活配置反馈网络，成为模拟电路的核心模块，广泛应用于信号调理、滤波、运算及控制等领域，是电子系统设计的基础。
