【「高速数字设计（基础篇）」阅读体验】第五章去耦电容

2025-11-19 20:35:16 901 硬件电路

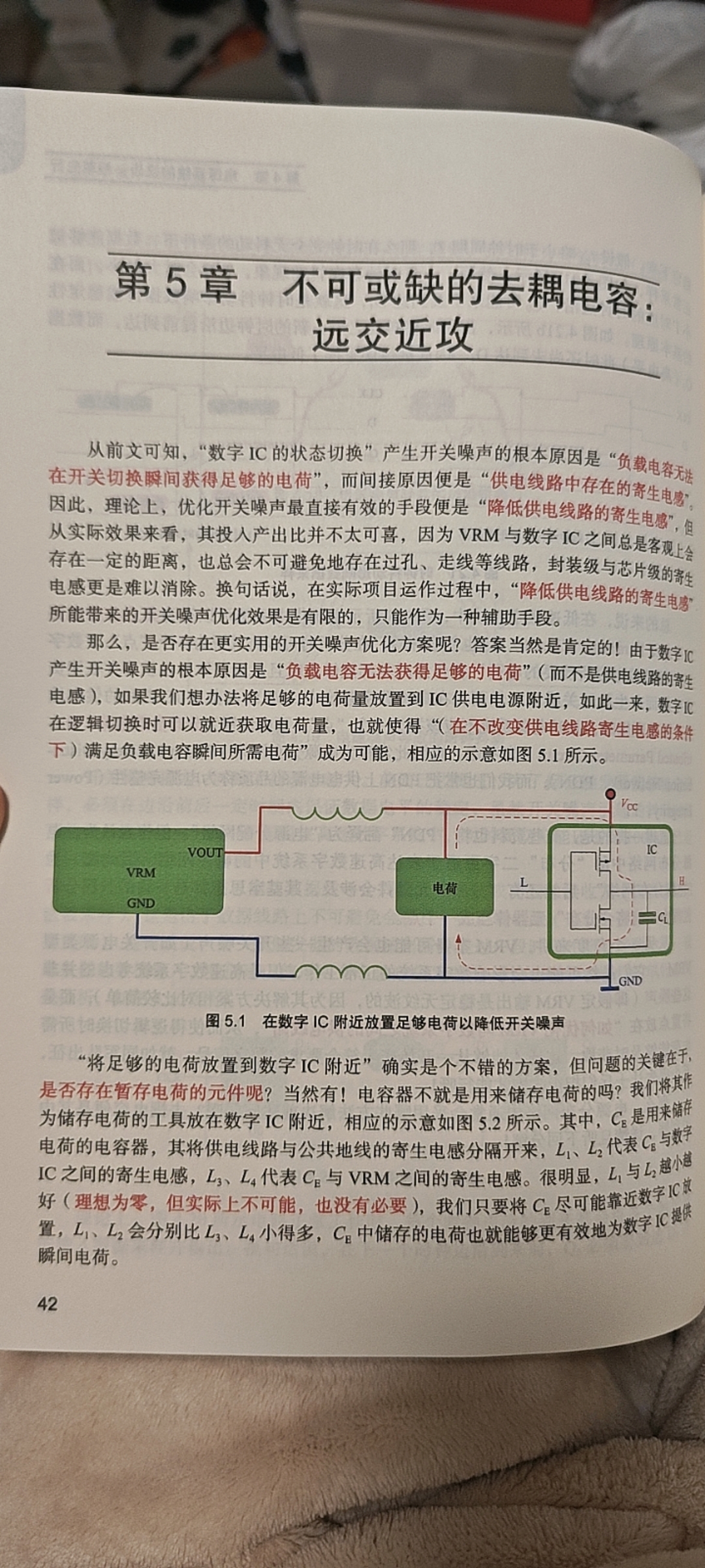

0 最近在啃《高速数字设计》，第五章“去耦电容：远交近攻”把高速电路里电源噪声的问题讲透了，对于做硬件设计的同学来说，这章简直是“电源完整性”的入门必读。为啥去耦电容是刚需？数字IC切换逻辑状态时，需要瞬间吸收大量电荷。如果全靠远处的电源模块（VRM）供电，传输线路的寄生电感会导致电荷供应不及时，进而产生开关噪声。这时候，去耦电容就像在IC旁边存了个“电荷储备库”，能在IC需要时立刻把电荷补上，从根源上减少噪声。这章的核心策略“远交近攻”特别有意思：近攻：在IC附近摆小容量、高频率响应的电容（比如陶瓷电容），它们能快速响应高频噪声，就像给IC装了个“贴身充电宝”。远交：在离IC稍远的地方放大容量电容（比如铝电解），负责处理低频段的电荷需求，相当于在“后方”建了个“大仓库”。从板级、封装级到芯片级，不同层级的电容层层配合，把从直流到1GHz以上的全频段噪声都给覆盖了。电容选型的门道选去耦电容不是随便挑个容量就行。这章把陶瓷、钽、铝电解电容的特性拆得很清楚：陶瓷电容自谐振频率高，适合高频场景，但容量不大；铝电解电容容量大，但自谐振频率低，适合低频；钽电容介于两者之间，成本也高一些。而且每个电容都有“自谐振频率”，只有在这个频率下它的阻抗最低，去耦效果最好，选的时候得根据实际的噪声频率来匹配。对设计的实际帮助以前总搞不懂为啥有的电路要在IC旁边堆那么多电容，现在明白了这是“分层防御”。这章把去耦电容的设计从“盲目加电容”变成了“有策略地布局+选型”，从理论到实操都给了明确的方向。对于做高速PCB设计的同学，这章能帮你避开电源噪声的坑，让电路稳定工作。总的来说，这章把去耦电容的逻辑讲得很透，没有过多的公式推导，全是设计里能用得上的干货，值得反复读几遍。 0 本主题由 liuyongwangzi 于 2025-11-20 08:55 添加图标推荐
