【RA4L1-SENSOR】SPI驱动点屏(SCI外设)

2025-6-16 09:05:01 2266 SPI 驱动

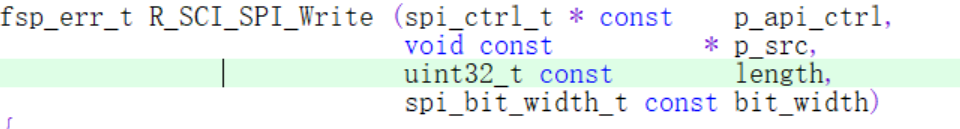

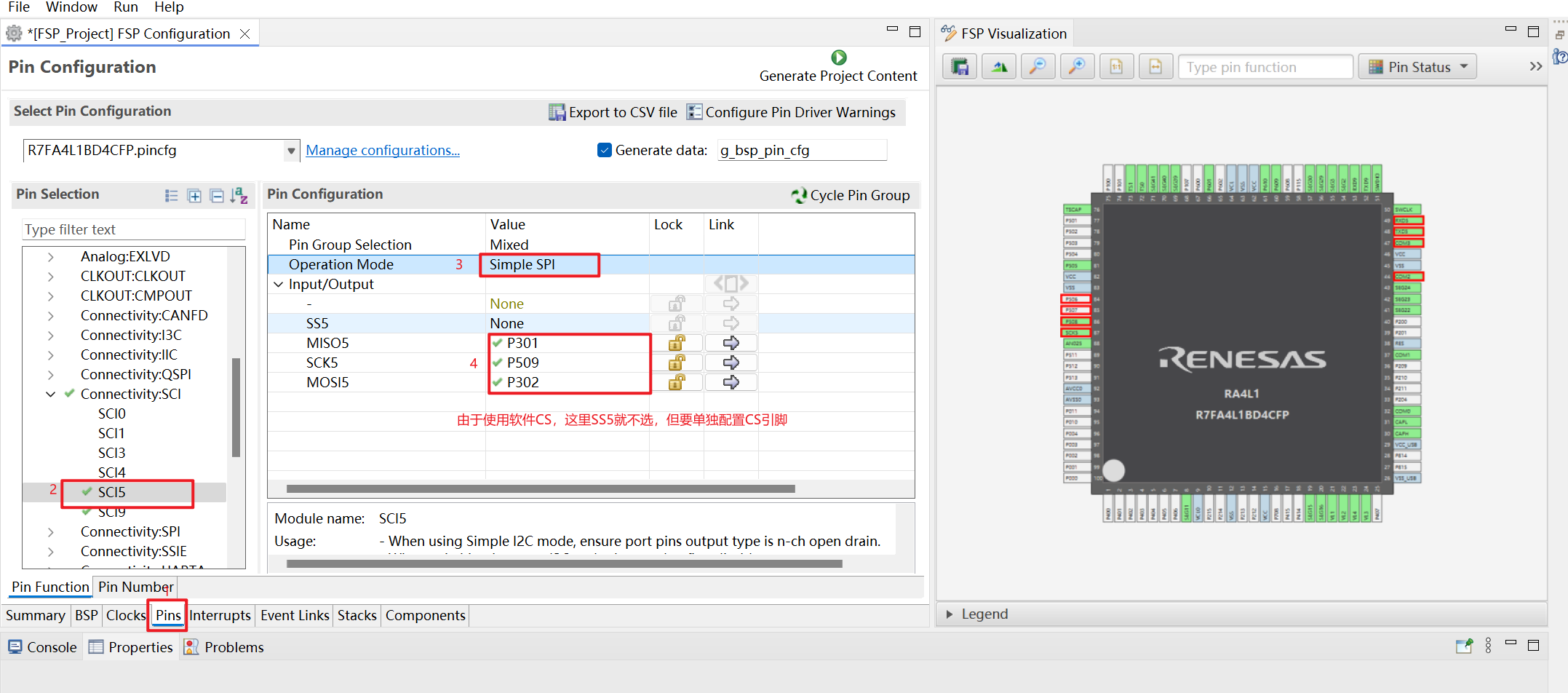

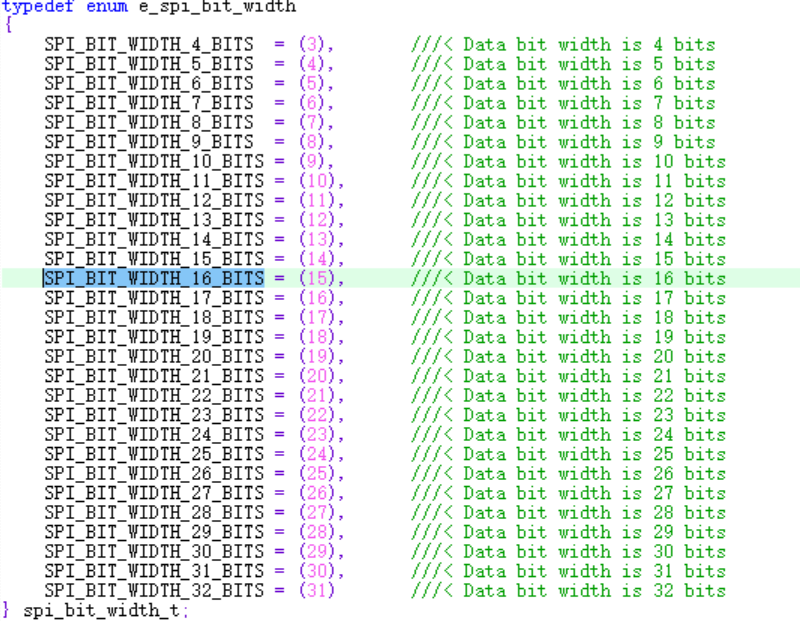

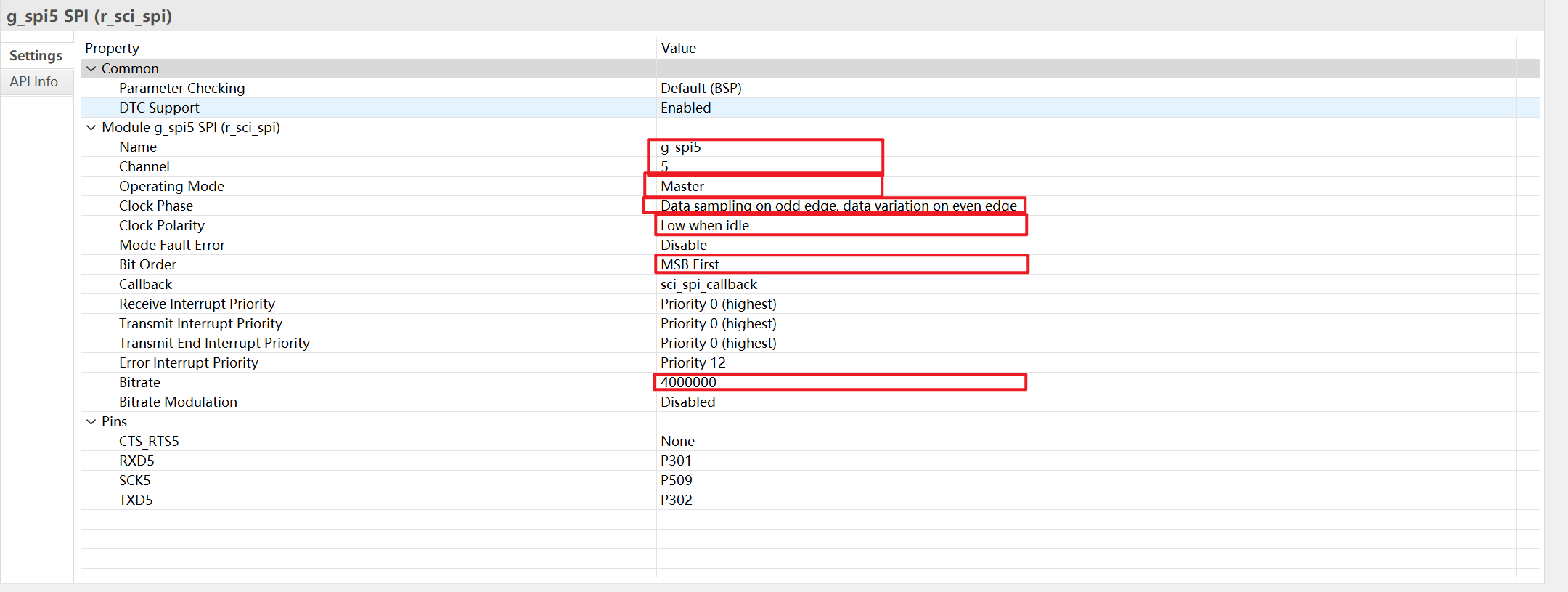

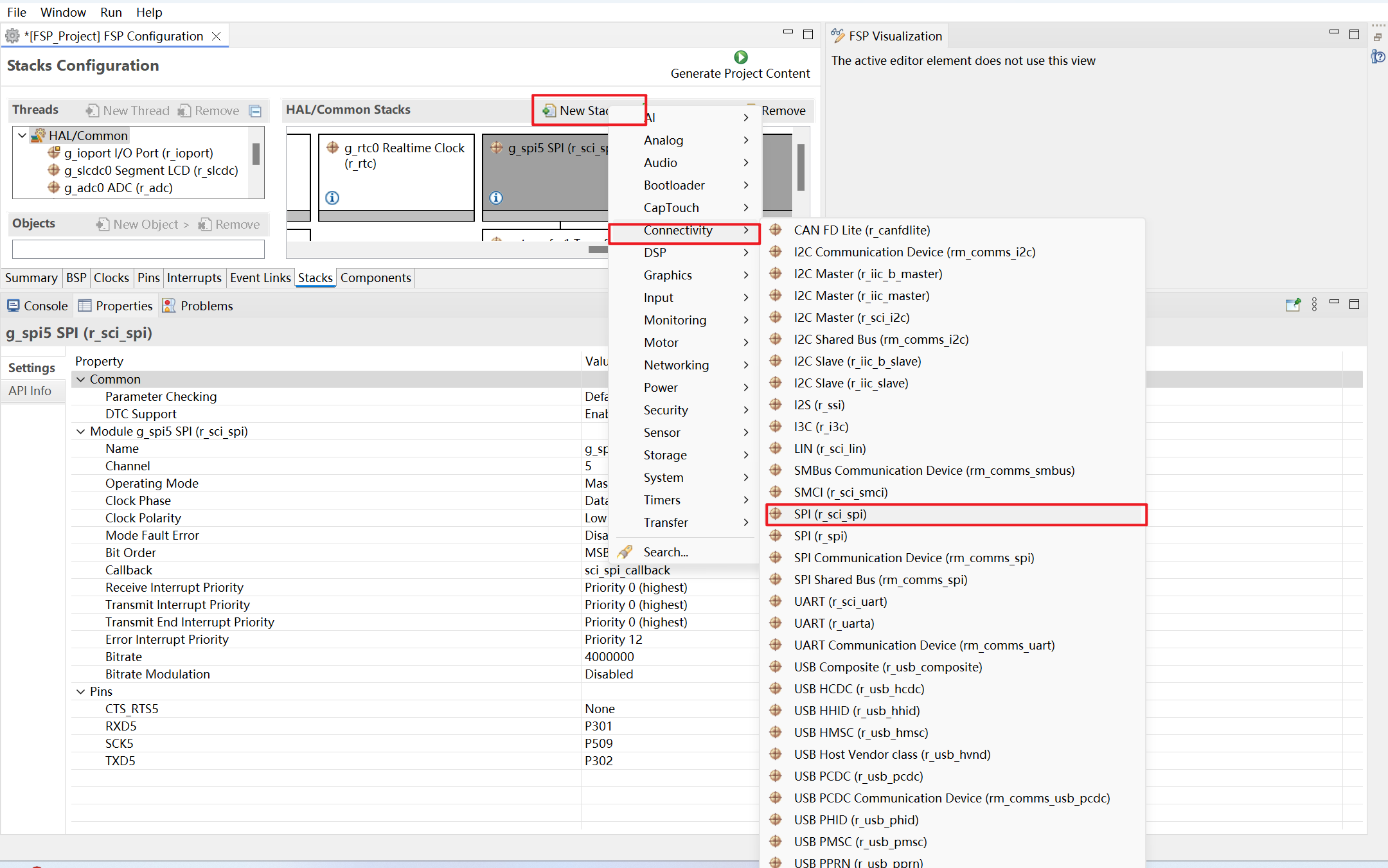

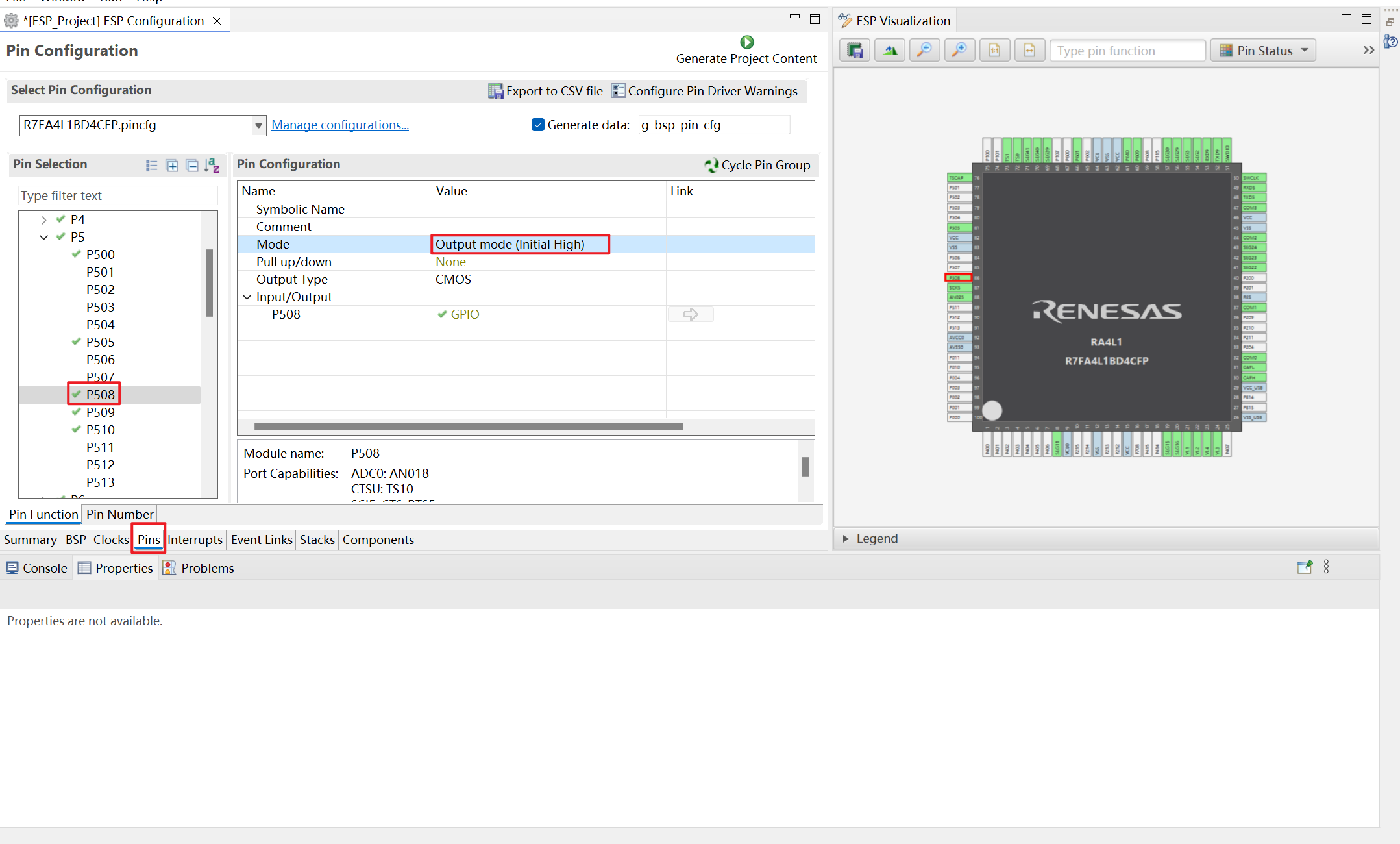

0 开发板这里引出了SPI5的接口，正好用来点屏这里使用的是1.9寸ST7789驱动的320x170TFT屏这里SPI使用的是SCI-SPI5(SCI，意为串行通信接口，是相对与并行通信的概念，是串行通信技术的一种总称，包括了UART，SPI，I2C等串行通信技术。) 引脚连接 P509---SCL P302---SDA P508---CS(使用软件CS控制，而非硬件) P505---DC 配置流程 SPI0改为SPI5,后面参数按图选择，波特率可任意选择（最大不能超过20MHZ）具体代码就不展示了，网上很多，直接上视频遇到的问题，发送颜色数据是16位的，而发送函数有个参数可以选择16位于是，我这样用 `uint16_t dat = 0xaaaa; R_SCI_SPI_Write(g_spi5.p_ctrl,&dat,1,SPI_BIT_WIDTH_16_BITS);` 却发现刷屏总是很大偏差，用逻辑分析仪观察SPI信号，发现只发送了8位，于是我再看下函数描述，bit_width是指byte的个数于是要发送16位，应该这样用 `g_spi5.p_api->write(g_spi5.p_ctrl,&dat,2,SPI_BIT_WIDTH_16_BITS);` VID_20250615_204004 0 本主题由从前有座_山于 2025-6-22 23:10 审核通过
