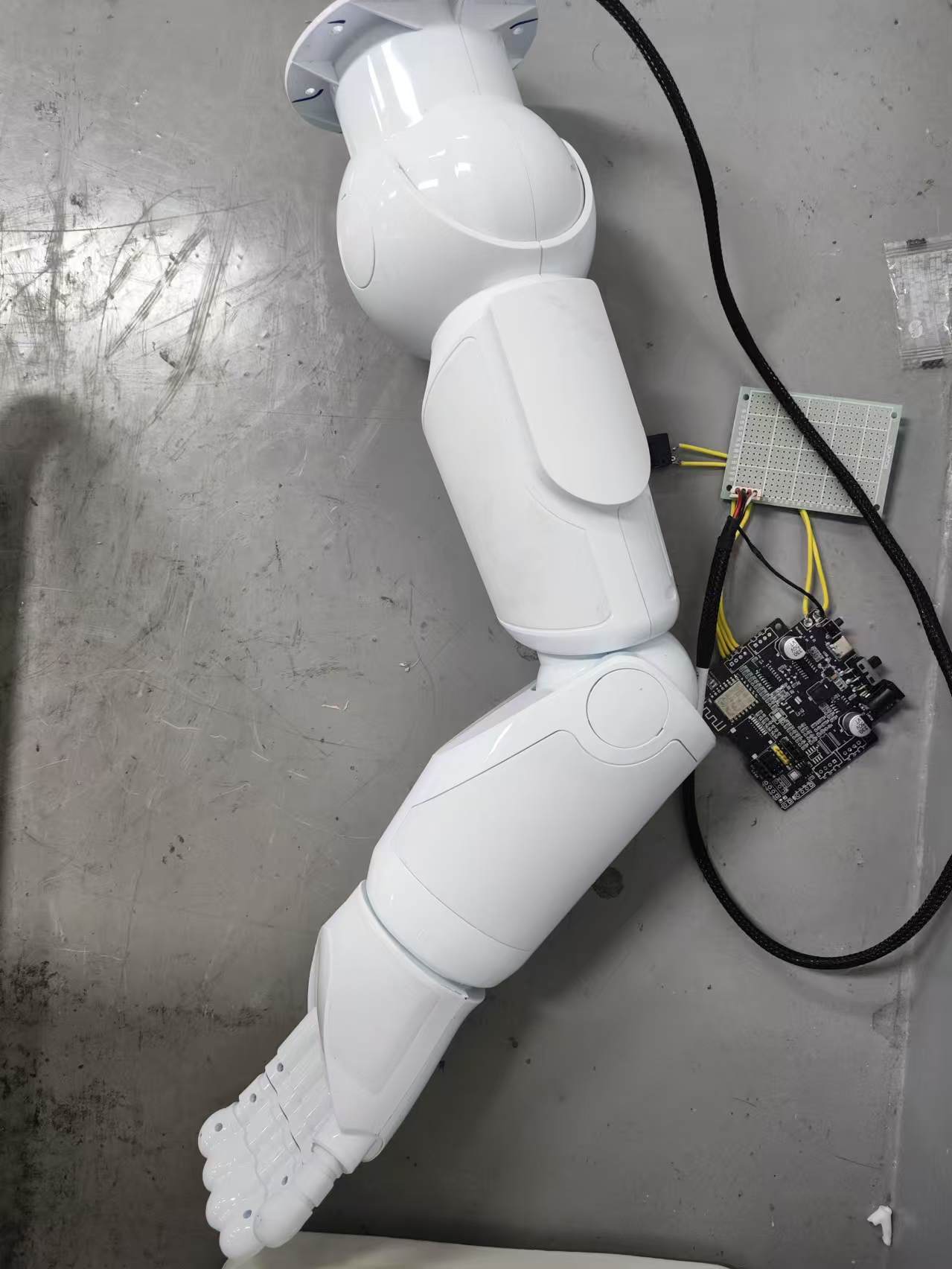

有人这CAN机器手臂控制板的原理图吗？CAN舵机ID无法被识别

答案对人有帮助，有参考价值 0

根据你的描述，问题可能涉及电源设计、CAN总线通信、硬件损坏等多个方面。以下是逐步排查和解决方案：

1. 电源问题排查（重点怀疑对象）

•


  现象：多次烧毁芯片（尤其是左上角芯片、CH340等），舵机无法识别。





•


  可能原因：





  • 电压/电流冲击：24V电池直接接入，若降压电路（MP2560、AMS1117）设计不合理，可能导致瞬间浪涌电流或反向电流。


  • 电源路径冲突：舵机与控制板共地不良，或USB供电与电池供电未隔离，导致电流倒灌。


  • 滤波不足：大功率舵机启动时产生高频噪声，干扰电源稳定性。






•


  解决步骤：





  1. 测量关键电压：



     • 检查MP2560输出是否为5V（给舵机和CH340供电）。


     • 检查AMS1117输出是否为3.3V（给ESP8266和CAN收发器供电）。


     • 注意：舵机工作电压是否与系统匹配（部分舵机需要5V或更高）。




  2. 检查电源路径：



     • 确认USB供电（CH340）与电池供电（XT60）通过二极管或MOSFET隔离，避免电流倒灌。


     • 确保所有共地连接可靠（尤其是舵机金属外壳与控制板地）。




  3. 增加保护措施：



     • 在24V输入处添加TVS二极管（如SMBJ24A）和自恢复保险丝（如PPTC）。


     • 在5V和3.3V电源轨上增加大容量滤波电容（如100μF电解电容 + 0.1μF陶瓷电容）。







2. CAN总线通信问题

•


  现象：舵机ID无法识别，返回无效角度。





•


  可能原因：





  • 终端电阻缺失：CAN总线需120Ω终端电阻，未焊接会导致信号反射。


  • CAN收发器损坏：左上角被移除的PLCC芯片可能是CAN收发器（如TJA1050）。


  • 波特率不匹配：舵机与ESP8266的CAN波特率设置不一致。


  • ID冲突/过滤设置错误：ESP8266未正确配置CAN过滤器。






•


  解决步骤：





  1. 检查CAN硬件：

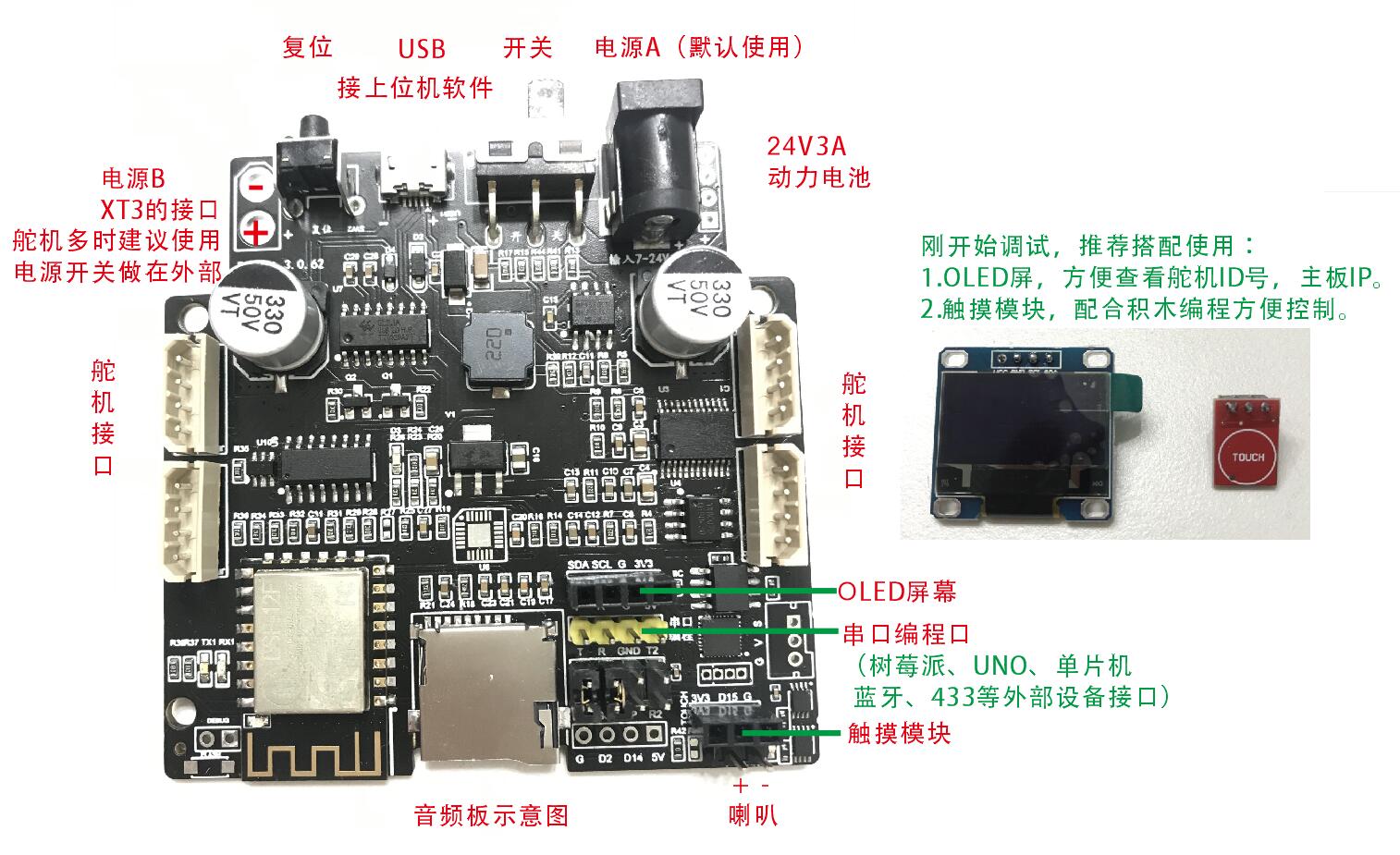

     • 确认左上角被移除的芯片是否为CAN收发器（参考原理图或PCB丝印）。


     • 测量CAN_H和CAN_L之间的电阻是否为60Ω（两个终端电阻并联）。


     • 若无法焊接终端电阻，临时在总线末端并联120Ω电阻。




  2. 验证CAN信号：



     • 使用示波器或CAN分析仪检测总线波形，确认是否有差分信号。


     • 若信号幅值异常（如CAN_H > 3.5V或CAN_L < 1.5V），可能收发器损坏。




  3. 配置软件参数：



     • 检查ESP8266的CAN初始化代码，确认波特率与舵机一致（常见值：1Mbps、500kbps）。

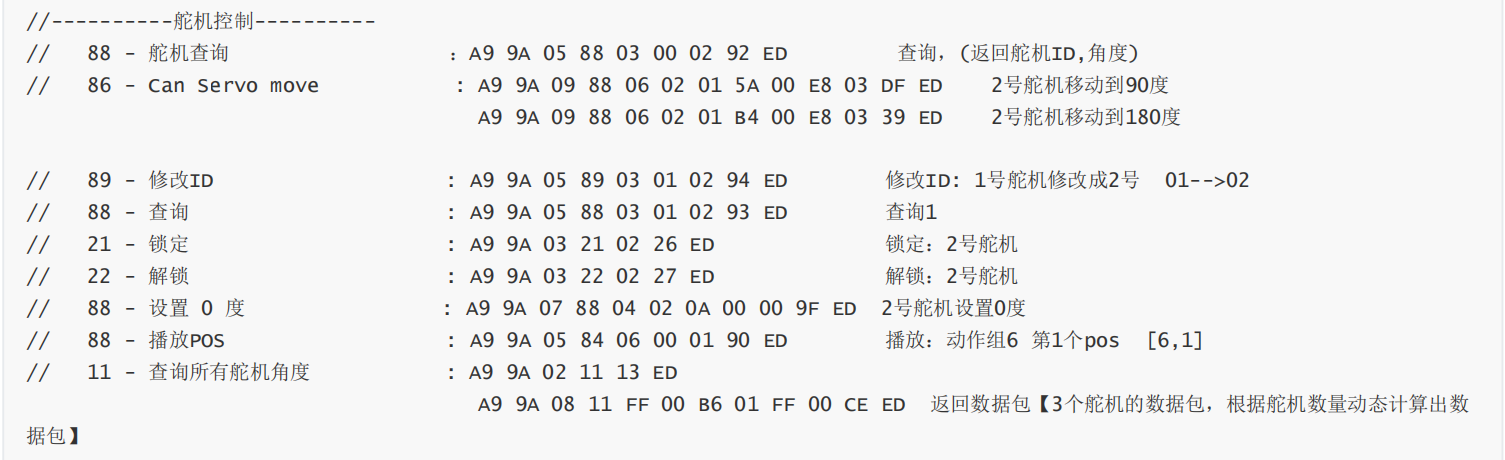

     • 发送标准CAN帧查询指令（如ID 0x000，数据帧格式参考舵机手册）。







3. 硬件损坏排查

•


  现象：左上角芯片、CH340烧毁，部分元件未焊接。





•


  可能原因：





  • 电源反接/过压：24V误接入低压电路。


  • 静电放电（ESD）：未佩戴防静电手环操作导致芯片击穿。


  • 热插拔冲击：舵机带电插拔导致感性负载反电动势损坏电路。






•


  解决步骤：





  1. 检查烧毁芯片功能：



     • 左上角PLCC芯片可能是CAN收发器或电机驱动芯片（如L6234）。


     • 若其功能与CAN相关，需更换同型号芯片并补焊。




  2. 检查未焊接元件：



     • 中间PLCC封装芯片可能是主控（如STM32），若未焊接则系统无法工作。


     • SD卡槽未焊接通常不影响基本功能，但需确认是否有固件依赖。







4. 舵机ID配置问题

•


  现象：舵机ID无法识别，返回无效数据。





•


  可能原因：





  • 出厂默认ID未激活：部分舵机需发送唤醒指令才能响应。


  • ID冲突：多个舵机使用相同ID。


  • CAN协议不匹配：指令格式或数据长度错误。






•


  解决步骤：





  1. 发送广播指令：



     • 尝试发送广播ID（如0x000）查询所有在线舵机。




  2. 单舵机测试：



     • 仅连接一个舵机，避免ID冲突。




  3. 参考厂商协议：



     • 确保指令格式正确（如标准帧/扩展帧、数据字节顺序）。







总结建议

1. 优先修复电源问题：



   • 确认所有电源电压稳定，无倒灌风险。


   • 补焊滤波电容并增加保护元件。




2. 恢复CAN总线功能：



   • 补焊终端电阻或临时外接120Ω电阻。


   • 更换左上角CAN收发器芯片（如确认型号）。




3. 分阶段测试：



   • 先断开舵机，仅测试控制板CAN通信是否正常。


   • 逐步接入单个舵机，观察系统响应。



若仍无法解决，建议提供原理图或PCB照片，以便进一步定位问题。
