ADS8699模数转换读取模拟电压数值不正确

答案对人有帮助，有参考价值 0

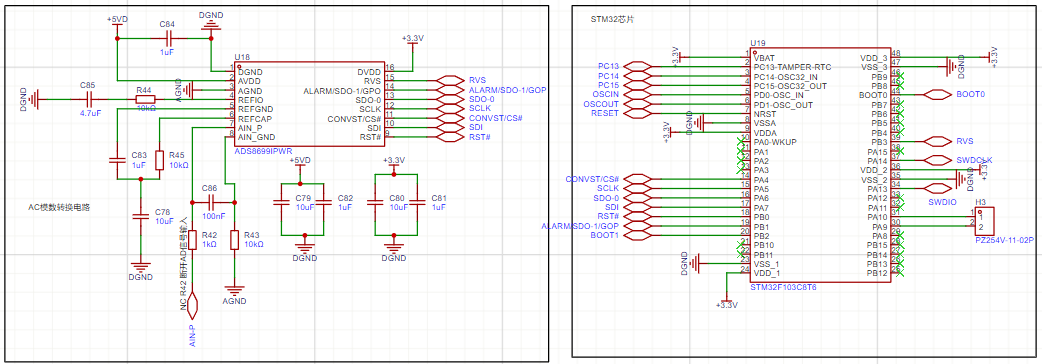

针对你遇到的ADS8699与STM32F103C8T6的配置问题，以下是逐步排查和解决方案：

问题1：输入范围寄存器无法写入

1.


   SPI通信验证：





   • 时序与模式：确认STM32的SPI配置为模式1（CPOL=0, CPHA=0）或模式3（CPOL=1, CPHA=1），ADS8699通常支持这两种模式。检查数据手册确认具体模式要求。


   • 速率设置：确保SPI时钟速率不超过ADS8699的最大支持频率（通常为15 MHz）。


   • 数据格式：ADS8699采用MSB优先传输，数据帧格式为16位或24位（需根据寄存器操作类型确定，例如寄存器写入可能需要24位帧：8位命令 + 16位数据）。






2.


   片选信号（CS）时序：





   • 确保在传输数据时CS保持低电平，并在传输结束后拉高。使用示波器或逻辑分析仪观察CS信号的波形，避免过早释放。






3.


   寄存器地址与数据格式：





   • 输入范围寄存器的地址为每个通道独立配置，例如通道0的地址可能是0x05（需查阅手册确认）。


   • 写入命令格式示例：0x02 << 24 | (REG_ADDR << 16) | DATA（24位帧，包含写命令位、寄存器地址和16位数据）。






4.


   电源与参考电压：





   • 检查AVDD（模拟电源）和DVDD（数字电源）是否为5V或3.3V（根据芯片要求）。


   • 确认参考电压（REFIO引脚）是否稳定在4.096V（典型值），若使用内部参考需通过寄存器启用。






5.


   读取寄存器验证：





   • 发送读命令（例如0x01 << 24 | (REG_ADDR << 16)）读取寄存器值，确认写入是否成功。





问题2：输入未短接时读数异常

1.


   输入范围配置：





   • 若未正确配置输入范围，默认范围可能不匹配实际信号。例如，若实际输入为0-5V单极性，需将寄存器设置为UNIPOLAR 0-5V模式（对应数据值参考手册）。






2.


   输入信号处理：





   • 悬空噪声：当AIN-P未连接时，输入端可能引入噪声。建议在AIN-P和AIN-GND之间添加10kΩ下拉电阻或0.1μF滤波电容。


   • 信号源验证：使用已知电压源（如分压电路）测试ADC读数，排除信号源问题。






3.


   硬件连接检查：





   • 确认AIN-P与信号源的连接无断路或接触不良。


   • 检查模拟地（AGND）和数字地（DGND）是否单点共地，避免地环路干扰。






4.


   转换模式与触发：





   • 确认ADC工作模式（软件触发/连续转换）。在软件触发模式下，需手动发送启动转换命令；在连续模式下需确保时序正确。






5.


   过压保护（OVP）：





   • 检查是否启用OVP功能，若输入超过设定范围可能导致钳位。通过寄存器禁用OVP（如必要）或调整输入范围。





代码示例修正（关键部分）

// SPI发送函数示例（24位数据帧）

void ADS8699_WriteReg(uint8_t reg_addr, uint16_t data) {

    uint32_t tx_data = (0x02 << 24) | (reg_addr << 16) | data; // 写命令 + 寄存器地址 + 数据

    HAL_SPI_Transmit(&hspi1, (uint8_t*)&tx_data, 3, 100); // 发送24位数据

}



// 配置通道0输入范围为±5V

ADS8699_WriteReg(0x05, 0x0004); // 假设0x05为通道0范围寄存器，0x0004对应±5V

总结

• SPI通信：优先验证时序和寄存器读写操作，使用工具抓取波形确认数据正确性。


• 硬件设计：确保电源、参考电压稳定，输入信号路径可靠，避免悬空噪声。


• 寄存器配置：严格遵循数据手册的寄存器地址和数值定义，必要时通过回读确认配置生效。

通过以上步骤逐一排查，应能解决寄存器写入失败和输入读数异常的问题。
