小白求助，求STM32G474时钟设置笔记

g474是M4内核，系统时钟的最大频率是170MHz。系统复位后，选择HSI16作为系统时钟。
（以下文章纯属个人理解，如果有不对的地方还请大佬指点，我会及时修改，必要时删除本文章，防止我误导他人）


  编写基础

  RCC（Reset and Clock Control）

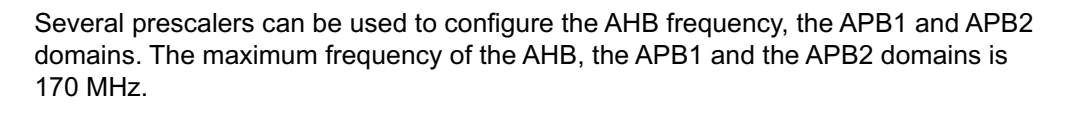

AHB、APB1、APB2最大频率都是170MHz。

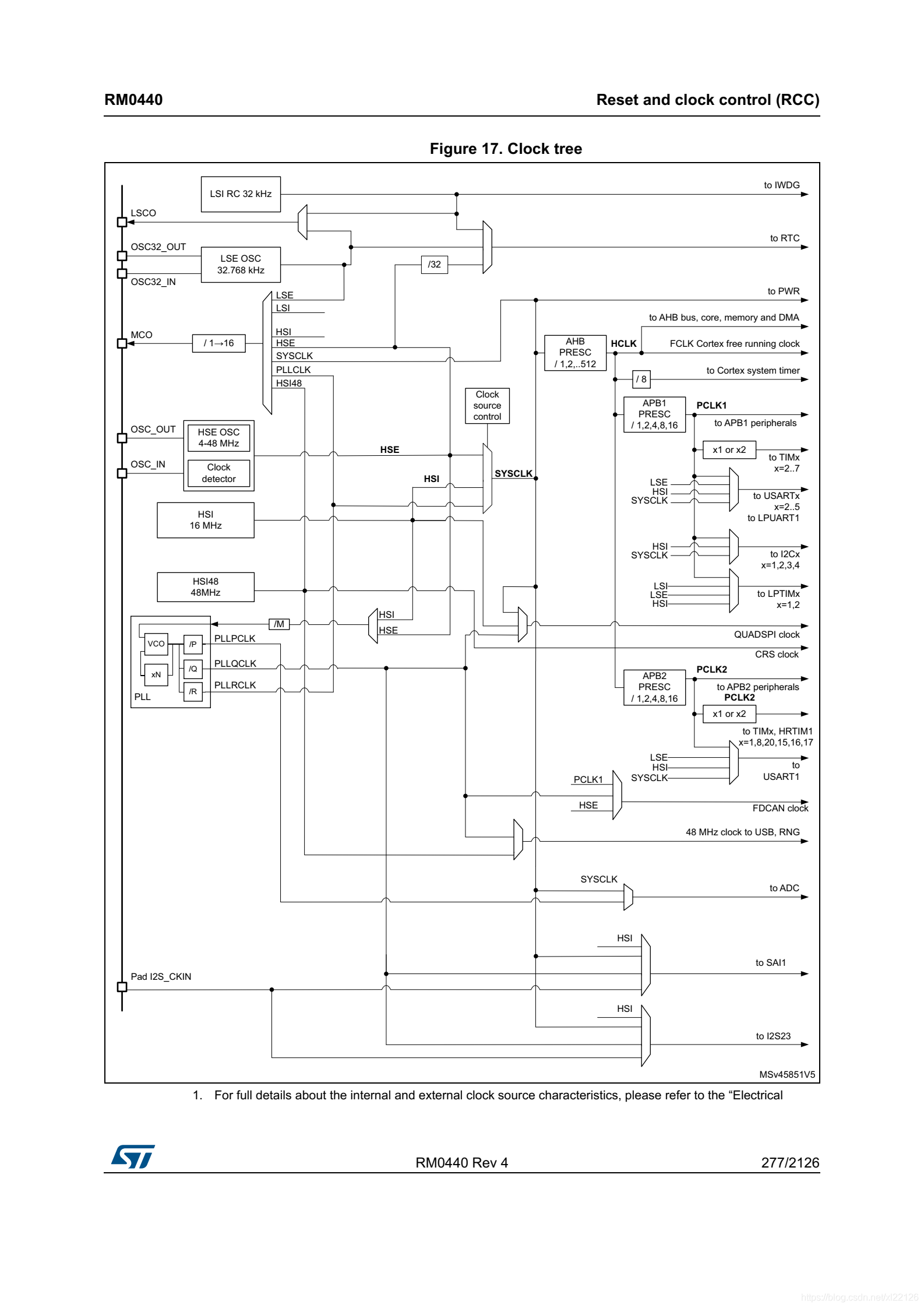

  时钟树

  要想配置时钟首先必须要看明白时钟树。





啊这。。。。我感觉比原来的时钟更人性化了哈，直接搞了个内部48MHz给USB啥的用了，这样就不用考虑怎么配置又有48MHz又相对最快频率啥的了，直接搞到最高频率。
时钟树我就不解释了，就放这了，懂得都懂哈，不懂的康103啥的或者找个没有倍频功能单片机手册啥的康康，可能会更容易上手！
  PLL

  配置时钟精髓就是PLL倍频，因此搞清楚了它就很好解决了。

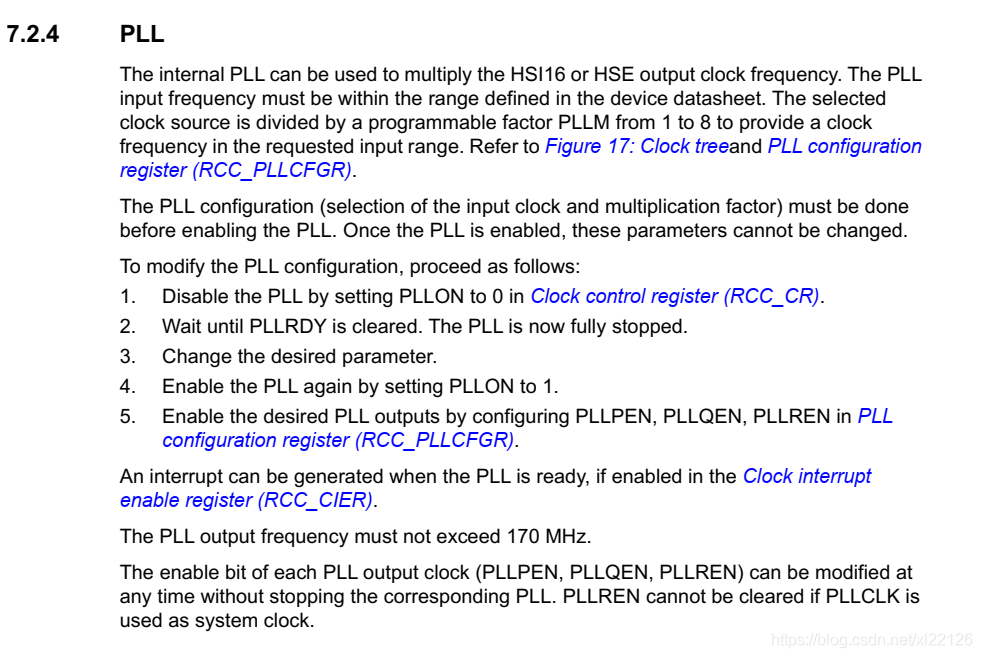

手册上对PLL配置步骤如下图：





首先通过上面的时钟树也可以看出来PLL的时钟源有两种：HSI、HSE。PLL的分频、倍频配置在RCC_PLLCFGR寄存器中。
配置PLL的过程是：




• 将RCC_CR的PLLON位清零来关闭PLL。

• 查询RCC_CR的PLLRDY是否被清零了，如果该位为0说明PLL已经关闭。

• 配置分频、倍频系数等（单纯的使能或者关闭PLL_P、PLL_Q或者PLL_R不需要这些步骤，直接操作即可）。

• 将PLLON设置为1，再次启用PLL。

• 通过在RCC_PLLCFGR寄存器中配置PLLPEN、PLLQEN、PLLREN来启用所需的PLL输出。 注：PLL输出频率不得大于170MHz。 当一个时钟源被直接使用或通过PLL作为一个系统时钟，是不可能停止它。





  PWR

  在不同的工作频率下，对应的电源模式也不一样。
可能是为了满足不同频率下的功耗管理，高时钟对应高内核电压，我使用TI的5529时也有倍频时修改内核电压的的操作。

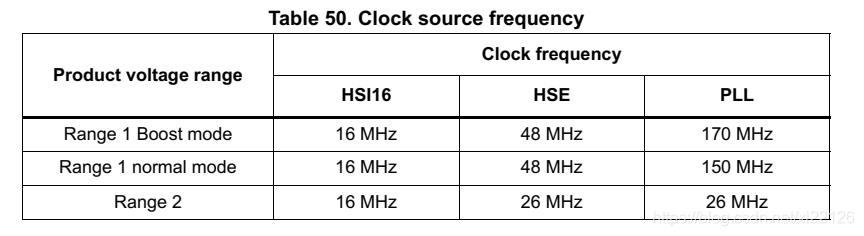

g474的电源模式与各个时钟频率对应关系如下表：

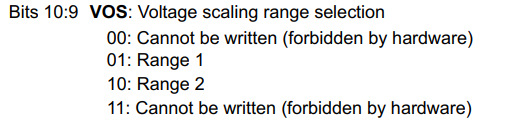

PWR_CR1的VOS[1:0]对应Range2和Range1：

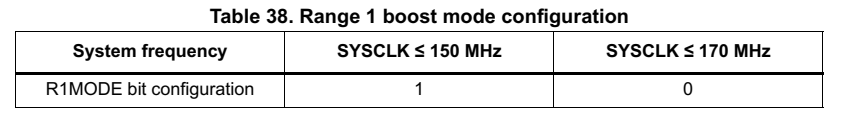

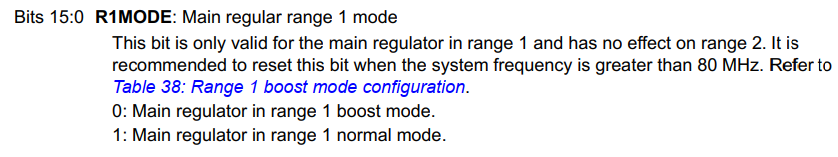

至于Range1的normal模式和boost模式是在PWR_CR5寄存器的R1MODE位配置，R1MODE为0就是boost模式：





g474的R1MODE位与SYSCLK的对应关系如下：

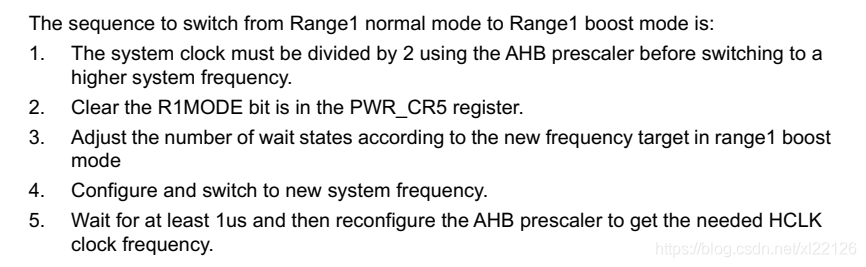

手册中还介绍了从range_normal切换到range_boost模式的步骤：









• 在切换到更高的系统频率之前，系统时钟必须用AHB分频器除以2。

• 清除的R1MODE位在PWR_CR5寄存器中。

• 在range1 boost模式中，根据新的频率目标调整等待状态的数量。

• 配置并切换到新的系统频率。

• 等待至少1us，然后重新配置AHB预压器以获得所需的HCLK时钟频率





  FLASH

  这个是我原来忽略的地方，原来就配置了PLL和PWR，然后倍频到140MHz就是极限了，后来我反复查阅手册，才发现了原来少了对FLASH的访问比率的配置。（可以看到上面的range_normal切换到range_boost模式步骤里已经提到了修改FLASH访问比率的事，但是由于没看懂是什么意思，还以为是延时1us，因此配置170MHz时候就失败了。）
  上面提到range_normal切换到range_boost步骤里有这么一句：




• 在range1 boost模式中，根据新的频率目标调整等待状态的数量（FLASH_ACR的LATENCY位）。





  那么就看看这个 FLASH_ACR 的 LATENCY到底是个什么。

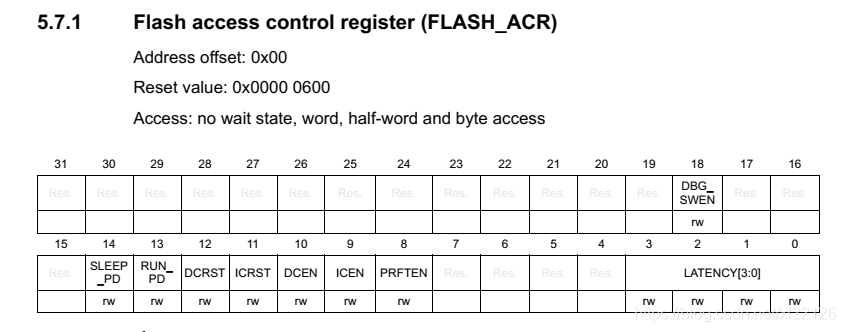

查阅手册找到这个寄存器：





可以看到LATENCY在最低位：

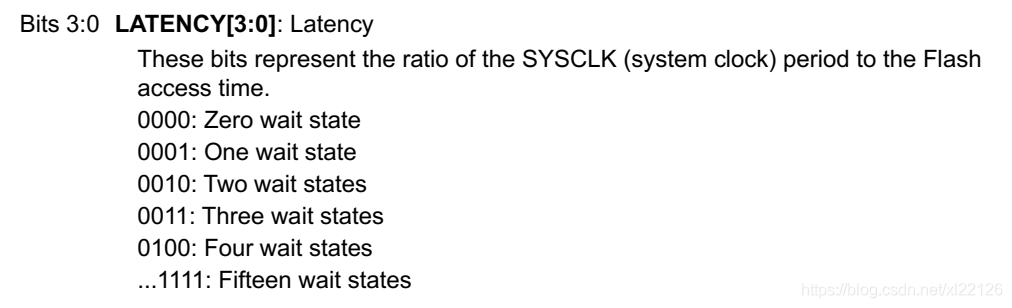

  LATENCY[3:0]：这些位表示SYSCLK(系统时钟)周期与Flash访问时间的比率。

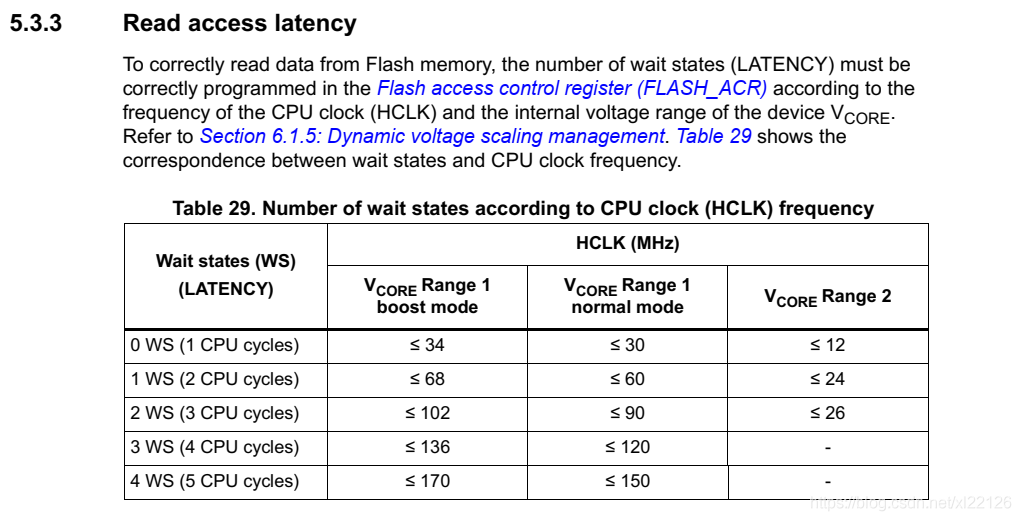

知道了它是干嘛的，那么它到底设置为多少合适呢？如下图所示：





为了正确地从闪存读取数据，等待状态(延迟)的数量必须根据CPU时钟(HCLK)的频率和内部电压范围的设备VCORE被正确地编程在闪存访问控制寄存器(FLASH_ACR)。参考第6.1.5节:动态电压缩放管理。表29显示了等待状态和CPU时钟频率之间的对应关系。
  对号入座，我要设置为170MHz，模式为Range 1 Boost模式，那么对应LATENCY值应该为4WS，因此将其配置为4。


   FLASH->ACR |= FLASH_ACR_LATENCY_4WS;


配置函数
有了上面的概念就可以进行编写时钟函数了。
步骤如下：


开启HSE（鄙人的板子HSE为8MHz）并确认HSE就绪；
关闭PLL并确认PLL已经关闭；
AHB二分频；
配置为range1_boost（默认复位为range1_normal模式）；
配置FLASH_ACR的访问时间比率；
配置PLL；
打开PLL并确认PLL就绪；
使能PLL_R；
配置系统时钟为PLL输入，并确认系统时钟就绪；
延时至少1us后切换AHB为不分频。
u8 SYSCLK_170MHz(void)
{
        u16 temp = 0x2000;
        RCC->CR |= RCC_CR_HSEON;
        while((!(RCC->CR & RCC_CR_HSERDY))&&(--temp));//等待HSE就绪
        if(!temp)
        {
                return FAILED;
        }
        RCC->CR &= ~RCC_CR_PLLON;
        temp = 0x2000;
        while((RCC->CR & RCC_CR_PLLRDY) && (--temp));//等待PLL下线
        if(!temp)
        {
                return FAILED;
        }
        RCC->CFGR = RCC_CFGR_PPRE2_DIV1|RCC_CFGR_PPRE1_DIV2|RCC_CFGR_HPRE_DIV2|RCC_CFGR_SW_HSI;
        temp = 0x2000;
        while(--temp);//等待AHB稳定
        //RCC->APB1ENR1 |= RCC_APB1ENR1_PWREN;
        PWR->CR5 &= ~PWR_CR5_R1MODE;//设置为range1_boost
        FLASH->ACR &= ~FLASH_ACR_LATENCY;
        FLASH->ACR |= FLASH_ACR_LATENCY_4WS;
        temp = 0x2000;
        while(--temp);//等待系统稳定
        RCC->PLLCFGR = (85<         RCC->CR |= RCC_CR_PLLON;
        temp = 0xf000;
        while((!(RCC->CR & RCC_CR_PLLRDY)) && (--temp));//等待PLL准备就绪
        if(!temp)
        {
                return FAILED;
        }
        RCC->PLLCFGR |= RCC_PLLCFGR_PLLREN;
        RCC->CFGR |= RCC_CFGR_SW_PLL;
        temp = 0xf000;
        while((RCC->CFGR & RCC_CFGR_SWS) != RCC_CFGR_SWS);//等待系统设置PLL主时钟完成标志位置位
        if(temp)
        {
                temp = 0;
                while(--temp);//等待系统稳定
                RCC->CFGR &= ~RCC_CFGR_HPRE;//AHB 不分频 == SYSCLK
                return SUCCEED;
        }
        else
        {
                return FAILED;
        }
}


然后就配置结束了，通过定时器验证确实为170MHz。

附录：RCC寄存器
最后：
附上本人写的寄存器配置，方便个人配置，要啥直接删注释就好：


//================================RCC->CR========================================
        RCC->CR |= 0                //default: 0x0000 0063
        //        //RCC_CR_PLLRDY                //bit25【read only】:        PLL Ready
        //        |RCC_CR_PLLON                //bit24: 使能PLL。
        //        |RCC_CR_CSSON                //bit19: 时钟安全系统使能。0 OFF ; 1 ON
        //        |RCC_CR_HSEBYP                //bit18: 0 HSE晶振不旁路        1 HSE晶振旁路
        //        //RCC_CR_HSERDY                //bit17【read only】:        HSE Ready
                |RCC_CR_HSEON                //bit16: 使能HSE
        //        |RCC_CR_HSIRDY                //bit10: HSI16时钟准备就绪
        //        |RCC_CR_HSIKERON        //bit09: 停止模式HSI是否启动
        //        |RCC_CR_HSION                //bit08: 1 HSION   0 OFF
        ;


//================================RCC->PLLCFGR ========================================
        RCC->PLLCFGR = 0                //default: 0x0000 1000
        //        |RCC_PLLCFGR_PLLPDIV        //bit31-27[4:0]: P 分频 给ADC用
                                                                // 00000: PLL “P” clock is controlled by the bit PLLP
                                                                // 00001: Reserved.
                                                                // 00010: PLL “P” clock = VCO / 2
                                                                // ....
                                                                // 11111: PLL “P” clock = VCO / 31
        //        |RCC_PLLCFGR_PLLR                //bit26-25[1:0]: 锁相环R 分频
                                                        ///        // 00: PLLR = 2
                                                                // 01: PLLR = 4
                                                                // 10: PLLR = 6
                                                                // 11: PLLR = 8
        //        |RCC_PLLCFGR_PLLREN                //bit24: PLLR使能
        //        |RCC_PLLCFGR_PLLQ_0                //bit22-21[1:0]: Q分频，USB用。分频参数与R分频一样
        //        |RCC_PLLCFGR_PLLQEN                //bit20: PLLQ使能
        //        |RCC_PLLCFGR_PLLP                //bit17: P 分频
                                                                // 0: PLLP = 7
                                                                // 1: PLLP = 17
        //        |RCC_PLLCFGR_PLLPEN                //bit16: PLLP 使能
        //----------------------- VCO = 280MHz
                |(70<                                                                 // 0000000: PLLN = 0 wrong configuration
                                                                // 0000001: PLLN = 1 wrong configuration
                                                                // ...
                                                                // 0000111: PLLN = 7 wrong configuration
                                                                // 0001000: PLLN = 8
                                                                // 0001001: PLLN = 9
                                                                // ...
                                                                // 1111111: PLLN = 127
                |(1<                                                                 // 0000: PLLM = 1
                                                        ///        // 0001: PLLM = 2
                                                                // 0010: PLLM = 3
                                                                // 0011: PLLM = 4
                                                                // 0100: PLLM = 5
                                                                // 0101: PLLM = 6
                                                                // 0110: PLLM = 7
                                                                // 0111: PLLM = 8
                                                                // 1000: PLLSYSM = 9
                                                                // ...
                                                                // 1111: PLLSYSM= 16
                |RCC_PLLCFGR_PLLSRC                //bit01-00[1:0]: PLL时钟源选择。
                                                                // 00: No clock sent to PLL
                                                                // 01: No clock sent to PLL
                                                                // 10: HSI16 clock selected as PLL clock entry
                                                        ///        // 11: HSE clock selected as PLL clock entry
        ;


//================================RCC->CFGR========================================
        RCC->CFGR = 0                        //default: 0x0000 0005
        //        |RCC_CFGR_MCOPRE                //bit30-28[2:0]: MCO输出时钟分频
                                                                // 000: MCO is divided by 1
                                                                // 001: MCO is divided by 2
                                                                // 010: MCO is divided by 4
                                                                // 011: MCO is divided by 8
                                                                // 100: MCO is divided by 16
                                                                // Others: not allowed
        //        |RCC_CFGR_MCOSEL                //bit27-24[3:0]: MCO输出时钟选择
                                                                // 0000: MCO output disabled, no clock on MCO
                                                                // 0001: SYSCLK system clock selected
                                                                // 0010: Reserved, must be kept at reset value
                                                                // 0011: HSI16 clock selected
                                                                // 0100: HSE clock selected
                                                                // 0101: Main PLL clock selected
                                                                // 0110: LSI clock selected
                                                                // 0111: LSE clock selected
                                                                // 1000: Internal HSI48 clock selected
                |RCC_CFGR_PPRE2_DIV2        //bit13-11[2:0]: APB2预分频
                                                                // 0xx: HCLK not divided
                                                                // 100: HCLK divided by 2
                                                                // 101: HCLK divided by 4
                                                                // 110: HCLK divided by 8
                                                                // 111: HCLK divided by 16
                |RCC_CFGR_PPRE1_DIV4        //bit10-08[2:0]: APB1预分频
                                                                // 0xx: HCLK not divided
                                                                // 100: HCLK divided by 2
                                                                // 101: HCLK divided by 4
                                                                // 110: HCLK divided by 8
                                                                // 111: HCLK divided by 16
        //        |RCC_CFGR_HPRE                        //bit07-04[3:0]: AHB预分频（改变core电压之前应该先查看这些时钟频率）
                                                                // 0xxx: SYSCLK not divided
                                                                // 1000: SYSCLK divided by 2
                                                                // 1001: SYSCLK divided by 4
                                                                // 1010: SYSCLK divided by 8
                                                                // 1011: SYSCLK divided by 16
                                                                // 1100: SYSCLK divided by 64
                                                                // 1101: SYSCLK divided by 128
                                                                // 1110: SYSCLK divided by 256
                                                                // 1111: SYSCLK divided by 512
        //RCC_CFGR_SWS                        //bit03-02[1:0]【read only】:系统时钟源选择状态，该位与SW对应。
                |RCC_CFGR_SW                //bit01-00[1:0]: 系统时钟源选择。
                                                                // 00: Reserved, must be kept at reset value
                                                                // 01: HSI16 selected as system clock
                                                                // 10: HSE selected as system clock
                                                        ///        // 11: PLL selected as system clock
        ;


下面是RCC寄存器：


void RCC_Init(void)
{
        //--------------------------------------------------------------------------------------//
        //---------------------------------------- AHB1 ----------------------------------------//
        //--------------------------------------------------------------------------------------//
        RCC->AHB1RSTR |= 0                        //default: 0x0000 0000
        //        |RCC_AHB1RSTR_CRCRST                //bit12
        //        |RCC_AHB1RSTR_FLASHRST                //bit08
        //        |RCC_AHB1RSTR_FMACRST                //bit04
        //        |RCC_AHB1RSTR_CORDICRST                //bit03
        //        |RCC_AHB1RSTR_DMAMUX1RST        //bit02
        //        |RCC_AHB1RSTR_DMA2RST                //bit01
        //        |RCC_AHB1RSTR_DMA1RST                //bit00
        ;
        RCC->AHB1RSTR &= 0xffffffff        //default: 0x0000 0000
        //        &~RCC_AHB1RSTR_CRCRST                //bit12
        //        &~RCC_AHB1RSTR_FLASHRST                //bit08
        //        &~RCC_AHB1RSTR_FMACRST                //bit04
        //        &~RCC_AHB1RSTR_CORDICRST        //bit03
        //        &~RCC_AHB1RSTR_DMAMUX1RST        //bit02
        //        &~RCC_AHB1RSTR_DMA2RST                //bit01
        //        &~RCC_AHB1RSTR_DMA1RST                //bit00
        ;

        RCC->AHB1ENR |= 0                        //default: 0x0000 0100
        //        |RCC_AHB1ENR_CRCEN                        //bit12
        //        |RCC_AHB1ENR_FLASHEN                //bit08
        //        |RCC_AHB1ENR_FMACEN                        //bit04
        //        |RCC_AHB1ENR_CORDICEN                //bit03
        //        |RCC_AHB1ENR_DMAMUX1EN                //bit02
        //        |RCC_AHB1ENR_DMA2EN                        //bit01
        //        |RCC_AHB1ENR_DMA1EN                        //bit00
        ;
        //--------------------------------------------------------------------------------------//
        //---------------------------------------- AHB2 ----------------------------------------//
        //--------------------------------------------------------------------------------------//
        RCC->AHB2RSTR |= 0                        //defualt: 0x0000 0000
        //        |RCC_AHB2RSTR_RNGRST                //bit26
        //        |RCC_AHB2RSTR_RNGRST                //bit24
        //        |RCC_AHB2RSTR_DAC4RST                //bit19
        //        |RCC_AHB2RSTR_DAC3RST                //bit18
        //        |RCC_AHB2RSTR_DAC2RST                //bit17
        //        |RCC_AHB2RSTR_DAC1RST                //bit16
        //        |RCC_AHB2RSTR_ADC345RST                //bit14
        //        |RCC_AHB2RSTR_ADC12RST                //bit13
        //        |RCC_AHB2RSTR_GPIOGRST                //bit06
        //        |RCC_AHB2RSTR_GPIOFRST                //bit05
        //        |RCC_AHB2RSTR_GPIOERST                //bit04
        //        |RCC_AHB2RSTR_GPIODRST                //bit03
                |RCC_AHB2RSTR_GPIOCRST                //bit02
        //        |RCC_AHB2RSTR_GPIOBRST                //bit01
        //        |RCC_AHB2RSTR_GPIOARST                //bit00
        ;
        RCC->AHB2RSTR &= 0xffffffff        //defualt: 0x0000 0000
        //        &~RCC_AHB2RSTR_RNGRST                //bit26
        //        &~RCC_AHB2RSTR_RNGRST                //bit24
        //        &~RCC_AHB2RSTR_DAC4RST                //bit19
        //        &~RCC_AHB2RSTR_DAC3RST                //bit18
        //        &~RCC_AHB2RSTR_DAC2RST                //bit17
        //        &~RCC_AHB2RSTR_DAC1RST                //bit16
        //        &~RCC_AHB2RSTR_ADC345RST        //bit14
        //        &~RCC_AHB2RSTR_ADC12RST                //bit13
        //        &~RCC_AHB2RSTR_GPIOGRST                //bit06
        //        &~RCC_AHB2RSTR_GPIOFRST                //bit05
        //        &~RCC_AHB2RSTR_GPIOERST                //bit04
        //        &~RCC_AHB2RSTR_GPIODRST                //bit03
                &~RCC_AHB2RSTR_GPIOCRST                //bit02
        //        &~RCC_AHB2RSTR_GPIOBRST                //bit01
        //        &~RCC_AHB2RSTR_GPIOARST                //bit00
        ;
        RCC->AHB2ENR = 0                        //default: 0x0000 0000
        //        |RCC_AHB2ENR_RNGEN                        //bit26
        //        |RCC_AHB2ENR_DAC4EN                        //bit19
        //        |RCC_AHB2ENR_DAC3EN                        //bit18
        //        |RCC_AHB2ENR_DAC2EN                        //bit17
        //        |RCC_AHB2ENR_DAC1EN                        //bit16
        //        |RCC_AHB2ENR_ADC345EN                //bit14
        //        |RCC_AHB2ENR_ADC12EN                //bit13
        //        |RCC_AHB2ENR_GPIOGEN                //bit06
        //        |RCC_AHB2ENR_GPIOFEN                //bit05
        //        |RCC_AHB2ENR_GPIOEEN                //bit04
        //        |RCC_AHB2ENR_GPIODEN                //bit03
                |RCC_AHB2ENR_GPIOCEN                //bit02
        //        |RCC_AHB2ENR_GPIOBEN                //bit01
        //        |RCC_AHB2ENR_GPIOAEN                //bit00
        ;
        //--------------------------------------------------------------------------------------//
        //---------------------------------------- AHB3 ----------------------------------------//
        //--------------------------------------------------------------------------------------//
        RCC->AHB3RSTR |= 0                        //default:0x0000 0000
        //        |RCC_AHB3RSTR_QSPIRST                //bit08
        //        |RCC_AHB3RSTR_FMCRST                //bit00
        ;
        RCC->AHB3RSTR &= 0xffffffff        //default:0x0000 0000
        //        &~RCC_AHB3RSTR_QSPIRST                //bit08
        //        &~RCC_AHB3RSTR_FMCRST                //bit00
        ;


        RCC->AHB3ENR |= 0                        //default: 0x0000 0000
        //        |RCC_AHB3ENR_QSPIEN                        //bit08
        //        |RCC_AHB3ENR_FMCEN                        //bit00
        ;
        //--------------------------------------------------------------------------------------//
        //---------------------------------------- APB1 ----------------------------------------//
        //--------------------------------------------------------------------------------------//
        RCC->APB1RSTR1 |= 0                        //default: 0x0000 0000
        //        |RCC_APB1RSTR1_LPTIM1RST        //bit31
        //        |RCC_APB1RSTR1_I2C3RST                //bit30
        //        |RCC_APB1RSTR1_PWRRST                //bit28
        //        |RCC_APB1RSTR1_FDCANRST                //bit25
        //        |RCC_APB1RSTR1_USBRST                //bit23
        //        |RCC_APB1RSTR1_I2C2RST                //bit22
        //        |RCC_APB1RSTR1_I2C1RST                //bit21
        //        |RCC_APB1RSTR1_UART5RST                //bit20
        //        |RCC_APB1RSTR1_UART4RST                //bit19
        //        |RCC_APB1RSTR1_USART3RST        //bit18
        //        |RCC_APB1RSTR1_USART2RST        //bit17
        //        |RCC_APB1RSTR1_SPI3RST                //bit15
        //        |RCC_APB1RSTR1_SPI2RST                //bit14
        //        |RCC_APB1RSTR1_CRSRST                //bit08
                |RCC_APB1RSTR1_TIM7RST                //bit05
        //        |RCC_APB1RSTR1_TIM6RST                //bit04
        //        |RCC_APB1RSTR1_TIM5RST                //bit03
        //        |RCC_APB1RSTR1_TIM4RST                //bit02
        //        |RCC_APB1RSTR1_TIM3RST                //bit01
        //        |RCC_APB1RSTR1_TIM2RST                //bit00
        ;
        RCC->APB1RSTR1 &= 0xffffffff//default: 0x0000 0000
        //        &~RCC_APB1RSTR1_LPTIM1RST        //bit31
        //        &~RCC_APB1RSTR1_I2C3RST                //bit30
        //        &~RCC_APB1RSTR1_PWRRST                //bit28
        //        &~RCC_APB1RSTR1_FDCANRST        //bit25
        //        &~RCC_APB1RSTR1_USBRST                //bit23
        //        &~RCC_APB1RSTR1_I2C2RST                //bit22
        //        &~RCC_APB1RSTR1_I2C1RST                //bit21
        //        &~RCC_APB1RSTR1_UART5RST        //bit20
        //        &~RCC_APB1RSTR1_UART4RST        //bit19
        //        &~RCC_APB1RSTR1_USART3RST        //bit18
        //        &~RCC_APB1RSTR1_USART2RST        //bit17
        //        &~RCC_APB1RSTR1_SPI3RST                //bit15
        //        &~RCC_APB1RSTR1_SPI2RST                //bit14
        //        &~RCC_APB1RSTR1_CRSRST                //bit08
                &~RCC_APB1RSTR1_TIM7RST                //bit05
        //        &~RCC_APB1RSTR1_TIM6RST                //bit04
        //        &~RCC_APB1RSTR1_TIM5RST                //bit03
        //        &~RCC_APB1RSTR1_TIM4RST                //bit02
        //        &~RCC_APB1RSTR1_TIM3RST                //bit01
        //        &~RCC_APB1RSTR1_TIM2RST                //bit00
        ;


        RCC->APB1ENR1 |= 0                        //default: 0x0000 0400
        //        |RCC_APB1ENR1_LPTIM1EN                //bit31
        //        |RCC_APB1ENR1_I2C3EN                //bit30
        //        |RCC_APB1ENR1_PWREN                        //bit28
        //        |RCC_APB1ENR1_FDCANEN                //bit25
        //        |RCC_APB1ENR1_USBEN                        //bit23
        //        |RCC_APB1ENR1_I2C2EN                //bit22
        //        |RCC_APB1ENR1_I2C1EN                //bit21
        //        |RCC_APB1ENR1_UART5EN                //bit20
        //        |RCC_APB1ENR1_UART4EN                //bit19
        //        |RCC_APB1ENR1_USART3EN                //bit18
        //        |RCC_APB1ENR1_USART2EN                //bit17
        //        |RCC_APB1ENR1_SPI3EN                //bit15
        //        |RCC_APB1ENR1_SPI2EN                //bit14
        //        |RCC_APB1ENR1_WWDGEN                //bit11
        //        |RCC_APB1ENR1_RTCAPBEN                //bit10
        //        |RCC_APB1ENR1_CRSEN                        //bit08
                |RCC_APB1ENR1_TIM7EN                //bit05
        //        |RCC_APB1ENR1_TIM6EN                //bit04
        //        |RCC_APB1ENR1_TIM5EN                //bit03
        //        |RCC_APB1ENR1_TIM4EN                //bit02
        //        |RCC_APB1ENR1_TIM3EN                //bit01
        //        |RCC_APB1ENR1_TIM2EN                //bit00
        ;




        RCC->APB1RSTR2 |= 0                        //default: 0x0000 0000
        //        |RCC_APB1RSTR2_UCPD1RST                //bit08
        //        |RCC_APB1RSTR2_I2C4RST                //bit01
        //        |RCC_APB1RSTR2_LPUART1RST        //bit00
        ;
        RCC->APB1RSTR2 &= 0xffffffff//default: 0x0000 0000
        //        &~RCC_APB1RSTR2_UCPD1RST        //bit08
        //        &~RCC_APB1RSTR2_I2C4RST                //bit01
        //        &~RCC_APB1RSTR2_LPUART1RST        //bit00
        ;


        RCC->APB1ENR2 |= 0                        //default: 0x0000 0000
        //        |RCC_APB1ENR2_UCPD1EN                //bit08
        //        |RCC_APB1ENR2_I2C4EN                //bit01
        //        |RCC_APB1ENR2_LPUART1EN                //bit00
        ;
        //--------------------------------------------------------------------------------------//
        //---------------------------------------- APB2 ----------------------------------------//
        //--------------------------------------------------------------------------------------//
        RCC->APB2RSTR |= 0                        //default: 0x0000 0000
        //        |RCC_APB2RSTR_HRTIM1RST                //bit26
        //        |RCC_APB2RSTR_SAI1RST                //bit21
        //        |RCC_APB2RSTR_TIM20RST                //bit20
        //        |RCC_APB2RSTR_TIM17RST                //bit18
        //        |RCC_APB2RSTR_TIM16RST                //bit17
        //        |RCC_APB2RSTR_TIM15RST                //bit16
        //        |RCC_APB2RSTR_SPI4RST                //bit15
        //        |RCC_APB2RSTR_USART1RST                //bit14
        //        |RCC_APB2RSTR_TIM8RST                //bit13
        //        |RCC_APB2RSTR_SPI1RST                //bit12
        //        |RCC_APB2RSTR_TIM1RST                //bit11
        //        |RCC_APB2RSTR_SYSCFGRST                //bit00
        ;
        RCC->APB2RSTR &= 0xffffffff        //default: 0x0000 0000
        //        &~RCC_APB2RSTR_HRTIM1RST        //bit26
        //        &~RCC_APB2RSTR_SAI1RST                //bit21
        //        &~RCC_APB2RSTR_TIM20RST                //bit20
        //        &~RCC_APB2RSTR_TIM17RST                //bit18
        //        &~RCC_APB2RSTR_TIM16RST                //bit17
        //        &~RCC_APB2RSTR_TIM15RST                //bit16
        //        &~RCC_APB2RSTR_SPI4RST                //bit15
        //        &~RCC_APB2RSTR_USART1RST        //bit14
        //        &~RCC_APB2RSTR_TIM8RST                //bit13
        //        &~RCC_APB2RSTR_SPI1RST                //bit12
        //        &~RCC_APB2RSTR_TIM1RST                //bit11
        //        &~RCC_APB2RSTR_SYSCFGRST        //bit00
        ;


        RCC->APB2ENR |= 0                        //default: 0x0000 0000
        //        |RCC_APB2ENR_HRTIM1EN                //bit26
        //        |RCC_APB2ENR_SAI1EN                        //bit21
        //        |RCC_APB2ENR_TIM20EN                //bit20
        //        |RCC_APB2ENR_TIM17EN                //bit18
        //        |RCC_APB2ENR_TIM16EN                //bit17
        //        |RCC_APB2ENR_TIM15EN                //bit16
        //        |RCC_APB2ENR_SPI4EN                        //bit15
        //        |RCC_APB2ENR_USART1EN                //bit14
        //        |RCC_APB2ENR_TIM8EN                        //bit13
        //        |RCC_APB2ENR_SPI1EN                        //bit12
        //        |RCC_APB2ENR_TIM1EN                        //bit11
        //        |RCC_APB2ENR_SYSCFGEN                //bit00
        ;
}
