有刷直流电机与无刷直流电机的优缺点比较

　　有刷直流电机
　　直流电机以良好的启动性能、调速性能等优点著称，其中属于直流电机一类的有刷直流电机采用机械换向器，使得驱动方法简单，其模型示意图如图1所示。
　　

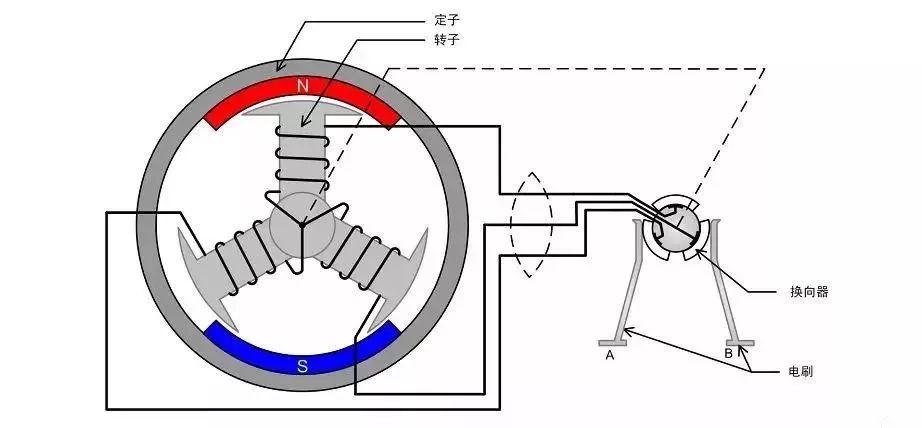

　　图1 直流电机模型示意图
　　电机主要由永磁材料制造的定子、绕有线圈绕组的转子（电枢）、换向器和电刷等构成。只要在电刷的A和B两端通入一定的直流电流， 电机的换向器就会自动改变电机转子的磁场方向，这样，直流电机的转子就会持续运转下去。
　　有刷直流电机缺点：
　　由些可见，换向器和电刷在直流电机中扮演着重要的角色，虽然它可以简化电机控制器的结构，但是，它自身却存在一定的缺点：
　　1.结构相对复杂，增加了制造成本；
　　2.容易被环境（如灰尘等）影响，降低了工作的可靠性；
　　3.换向时会产生火花，限制了使用范围；
　　4.容易损坏，增加了维护成本等。
　　无刷直流电机
　　无刷直流电机（Brushless Direct Current Motor， BLDCM）的诞生，克服了有刷直流电机的先天性缺陷，以电子换向器取代了机械换向器，所以无刷直流电机既具有直流电机良好的调速性能等特点，又具有交流电机结构简单、无换向火花、运行可靠和易于维护等优点。
　　
　　图2 无刷直流电机模型
　　图2所示无刷直流电机模型，它是从图1转化过来的模型。它主要由用永磁材料制造的转子、带有线圈绕组的定子和位置传感器（可有可无）组成。可见，它和直流电机有着很多共同点，定子和转子的结构差不多（原来的定子变为转子，转子变为定子），绕组的连线也基本相同。
　　但是，结构上它们有一个明显的区别：无刷直流电机没有直流电机中的换向器和电刷，取而代之的是位置传感器。这样，电机结构就相对简单，降低了电机的制造和维护成本，但无刷直流电机不能自动换向（相），牺牲的代价是电机控制器成本的提高（如同样是三相直流电机，有刷直流电机的驱动桥需要 4 只功率管，而无刷直流电机的驱动桥则需要 6 只功率管）。
　　图2所示为其中一种小功率三相、星形连接、单副磁对极的无刷直流电机，它的定子在内，转子在外，结构和图1所示的直流电机很相似。另一种无刷直流电机的结构和这种刚刚相反，它的定子在外，转子在内，即定子是线圈绕组组成的机座，而转子用永磁材料制造。
　　无刷直流电机有以下的特点：
　　1.无刷直流电机的外特性好，能够在低速下输出大转矩，使得它可以提供大的起动转矩;
　　2.无刷直流电机的速度范围宽，任何速度下都可以全功率运行;
　　3.无刷直流电机的效率高、过载能力强，使得它在拖动系统中有出色的表现;
　　4.无刷直流电机的再生制动效果好，由于它的转子是永磁材料，制动时电机可以进入发电机状态;
　　5.无刷直流电机的体积小，功率密度高;
　　6.无刷直流电机无机械换向器，采用全封闭式结构，可以防止尘土进入电机内部，可靠性高;
　　7.无刷直流电机比异步电机的驱动控制简单。
　　无刷直流电机的工作原理：
　　无刷直流电机的定子是线圈绕组电枢，转子是永磁体。如果只给电机通以固定的直流电流，则电机只能产生不变的磁场，电机不能转动起来，只有实时检测电机转子的位置，再根据转子的位置给电机的不同相通以对应的电流，使定子产生方向均匀变化的旋转磁场，电机才可以跟着磁场转动起来。
　　

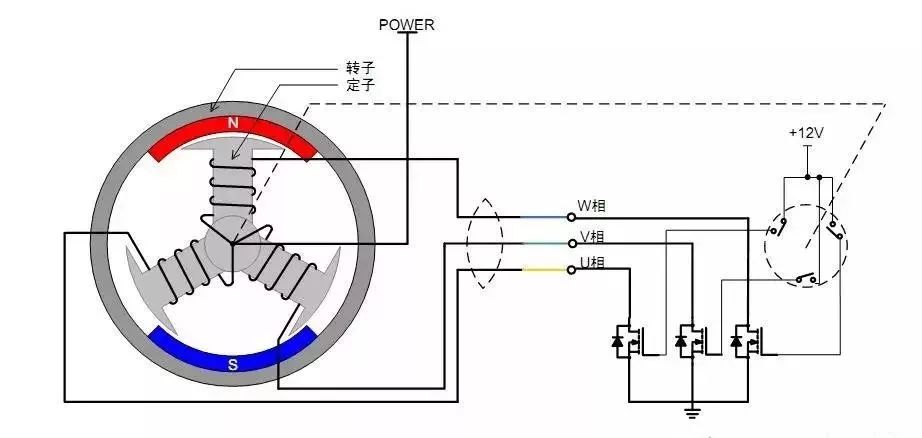

　　图3 无刷直流电机转动原理
　　如图3所示为无刷直流电机的转动原理示意图，为了方便描述，电机定子的线圈中心抽头接电机电源POWER，各相的端点接功率管，位置传感器导通时使功率管的G极接12V，功率管导通，对应的相线圈被通电。
　　由于三个位置传感器随着转子的转动，会依次导通，使得对应的相线圈也依次通电，从而定子产生的磁场方向也不断地变化，电机转子也跟着转动起来，这就是无刷直流电机的基本转动原理 —— 检测转子的位置，依次给各相通电，使定子产生的磁场的方向连续均匀地变化。
　　

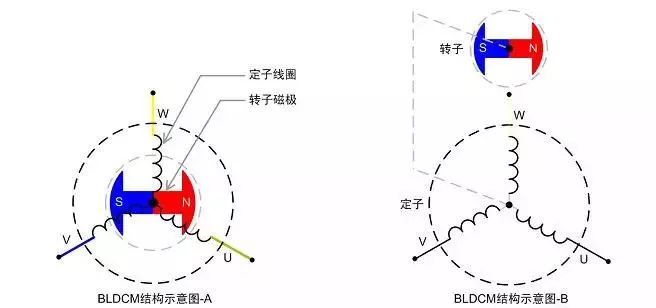

　　图4 无刷直流电机结构示意图
　　如图4所示，其中A为电机转子和定子在同一圆心上，B为不同一圆心上，是为了方便说明电机内部磁场。
　　无刷直流电机的驱动方法：
　　无刷直机电机的驱动方式按不同类别可分多种驱动方式，它们各有特点。

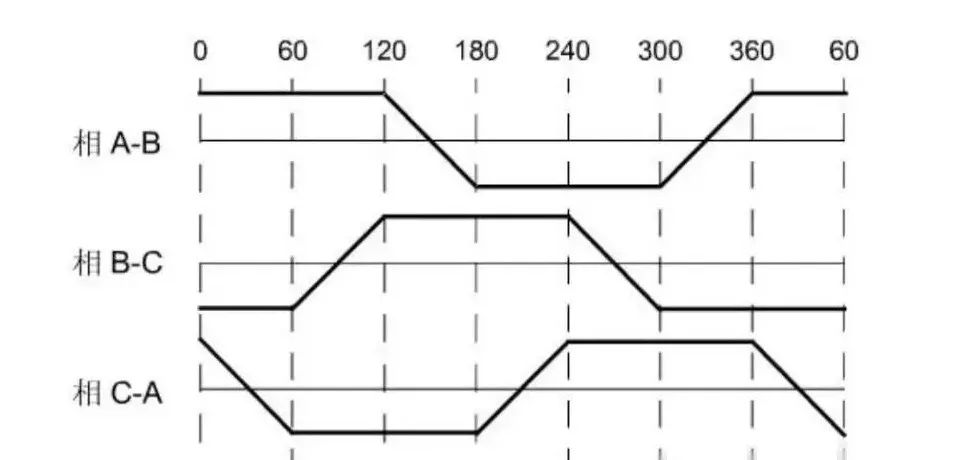

　　1. 方波驱动
　　
　　这种驱动方式实现方便，易于实现电机无位置传感器控制。

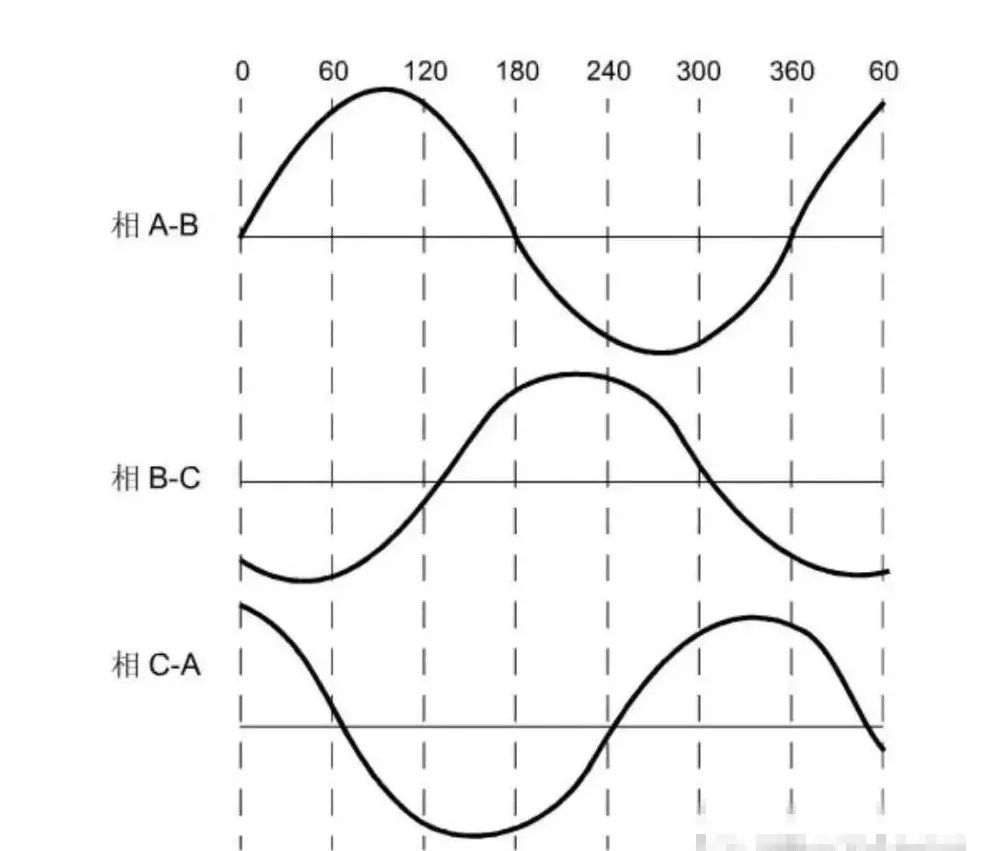

　　2. 正弦驱动
　　
　　这种驱动方式可以改善电机运行效果，使输出力矩均匀，但实现过程相对复杂。同时，这种方法又有 SPWM 和 SVPWM（空间矢量 PWM）两种方式，SVPWM的效果好于 SPWM。
