分享一个不错的基于VL817-Q7的USB3.0 HUB方案

3523 USB3

问答对人有帮助，内容完整，我也想知道答案 0 分享一个不错的基于VL817-Q7的USB3.0 HUB方案 0
2021-6-15 08:01:42　　评论淘帖0 邀请回答您可以邀请以下用户，快速回答问题 × gfhtrdfd 该类别下有 54 个回答。邀请回答 fejlkel 该类别下有 47 个回答。邀请回答 jefljel 该类别下有 40 个回答。邀请回答 fdvcxhtg 该类别下有 40 个回答。邀请回答 flewfjk 该类别下有 38 个回答。邀请回答 fdjslkjd 该类别下有 31 个回答。邀请回答 djelje 该类别下有 30 个回答。邀请回答 efwedfd 该类别下有 29 个回答。邀请回答 1123127317 该类别下有 29 个回答。邀请回答 yqdedli 该类别下有 27 个回答。邀请回答 tr12345 该类别下有 25 个回答。邀请回答 ytrwv 该类别下有 25 个回答。邀请回答 ejlwj 该类别下有 23 个回答。邀请回答 tr4578 该类别下有 23 个回答。邀请回答 djfldsthtr 该类别下有 22 个回答。邀请回答逸興遄飛该类别下有 21 个回答。邀请回答算一挂该类别下有 17 个回答。邀请回答一刀两断该类别下有 15 个回答。邀请回答 abc明星该类别下有 8 个回答。邀请回答北上北京该类别下有 8 个回答。邀请回答张静相关推荐 • 分享一个不错的基于VL813的USB3.0 HUB方案 2462 • 请教大神们关于USB3.0 VL813连接问题 21373 • 请教下，USB3.0的HUB接下行接4个USB2.0设备，上行是使用USB3.0通讯还是2.0？ 3414 • 请问USB HUB控制芯片有支持USB3.0的嘛？ 1183 • 求助帖举例国内大陆USB3.0 hub芯片原厂 46609 • USB2.0型号模拟转换USB3.0输出 11284 • 请问自己做的u**3.0HUB怎么测试是3.0传输？ 4626* • 求一份关于瑞显的RTS5401芯片(USB3.0 HUB)资料或者参考电路。谢谢！ 5950 • USB3.0接口的新电路保护方案 3240 • 请问有人使用过FX3 USB3.0和USB3.0 HUB 4744 1个回答

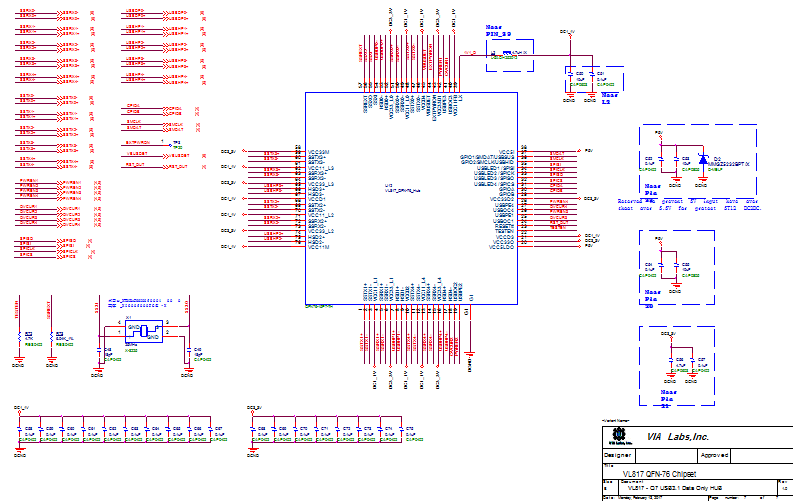

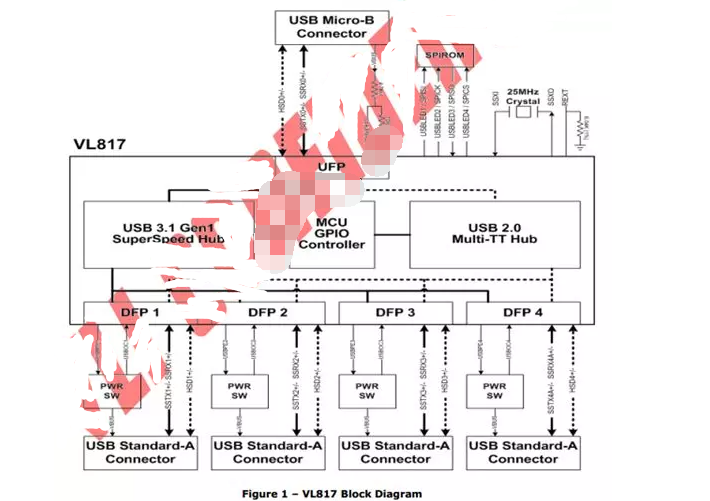

答案对人有帮助，有参考价值 0 　　USB3.0 HUB方案之VL817-Q7 　　USB3.0的HUB，看了目前市面上的产品，4端口的USB3.0的HUB不少用的是VL817-Q7方案。下面分享下该芯片方案，文末会贴出该方案的下载方法。　　　　VL817封装有两种，QFN56封装的为VL817-Q，QFN76封装的为QFN76，因为市面上用的较多的是QFN76封装的，即VL817-Q7，本次分享的是VL817-Q7，如下图。　　　　参考设计来源于网络，看原理图应该是官方的demo参考设计。demo板的功能非常齐全，包含Flash，led指示灯，静电防护，端口的电源控制，每个端口都有限流设计等。用户可以根据自身需求裁剪功能。　　VL817需要5V，3.3V，1.1V三种电源。5V电源一般为USB电源输入。3.3V和1.1V均可以使用芯片内部LDO。　　复位使用FR6809 　　　　芯片一些配置是通过外置电阻的上下拉来设置的，还有一些特殊的端口配置是通过Flash来配置的。不过实际我们应用中，应很少用到Flash的，一般USB HUB的flash都是可以去掉的，VL817应该也不例外。
