肖克利二极管结构原理是什么?有什么特性?

72 二极管
分享
肖克利二极管有什么特性?
肖克利二极管结构原理是什么?
肖克利二极管的用途有哪些?



0
2021-6-8 06:29:37   评论 分享淘帖 邀请回答
1个回答
  肖克利二极管是因由肖克利(威廉布拉德福德肖克利,1910年- 1989年,美国物理学家)发明而命名的,是一种四层的PNPN元件,几乎和SCR(晶闸管)一样,但是肖克利二极管与SCR的显著不同是没有闸极(控制极),故肖克利二极管也有四层二极管之称。
  肖克利二极管有以下特性:
  ( 1 )当逆向偏压小于崩溃电压时,肖克利二极管不导电,当逆向电压超过逆向崩溃电压时,大量电流通过二极管,若不加以限制将会被烧毁。
  ( 2 )当正向偏压低于顺向转态电压VBR,通过之电流几乎为零。
  ( 3 )正向电压达到VBR时,肖克利二极管状态,通过的电流增加,但是两端电压却急速降低,形成一负电限特性。此时二极管可视为导通。
  ( 4 )肖克利二极管一旦导通,却使其恢复断流,可将电流中断或降低电流至保持电流IH以下,亦可移去电压源或降低电压至保持电压VH以下。
  肖克利二极管的用途:通常被用在振荡器或用以触发晶闸管。

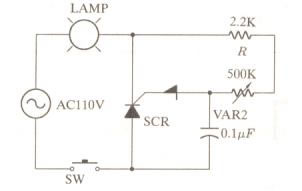

  肖克利二极管触发SCR相控电路
  肖克利二极管的结构、符号、特性曲线如下图所示:

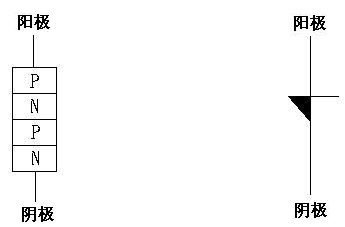

  肖克利二极管半导体结构图肖克利二极管符号

  肖克利二极管特性曲线
