第二十三章高速AD/DA实验

ADC/DAC(analog to Digital Converter/ Digital to Analog Converter,即模数转换器/数模转换器)是大多数系统中必不可少的组成部件,用于将连续的模拟信号转换成离散的数字信号,或者将离散的数字信号转换成连续的模拟信号,它们是连接模电电路和数字电路必不可少的桥梁。在很多场合下,ADC/DAC的转换速度甚至直接决定了整个系统的运行速度。本章我们将使用高速DA芯片实现数模转换,产生正弦波模拟电压信号,并通过高速ad芯片将模拟信号转换成数字信号。
本章包括以下几个部分:
2323.1高速AD-DA简介
23.2实验任务
23.3硬件设计
23.4程序设计
23.5下载验证
23.1高速AD/DA简介
本章我们使用的AD-DA模块是正点原子推出的一款高速模数-数模转换模块(ATK_HS_AD_DA),高速AD转换芯片和高速DA转换芯片都是由ADI公司生产的,分别是AD9280和AD9708。

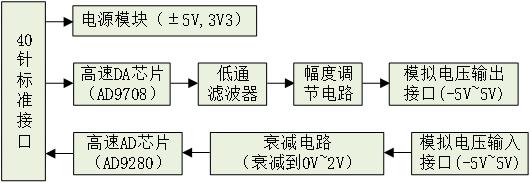

ATK_HS_AD_DA模块的硬件结构图如下图所示。


图 23.1.1 ATK_HS_AD_DA模块硬件结构图

由上可知,AD9708芯片输出的是一对差分电流信号,为了防止受到噪声干扰,电路中接入了低通滤波器,然后通过高性能和高带宽的运放电路,实现差分变单端以及幅度调节等功能,使整个电路性能得到了最大限度的提升,最终输出的模拟电压范围是-5V~+5V。
AD9280芯片的输入模拟电压转换范围是0V~2V,所以电压输入端需要先经过电压衰减电路,使输入的-5V~+5V之间的电压衰减到0V~2V之间,然后经过AD9280芯片将模拟电压信号转换成数字信号。
下面我们分别介绍下这两个芯片。
AD9708芯片
AD9708是ADI公司(Analog Devices,Inc.,亚德诺半导体技术有限公司)生产的TxDAC系列数模转换器,具有高性能、低功耗的特点。AD9708的数模转换位数为8位,最大转换速度为125MSPS(每秒采样百万次Million Samples per Second)。

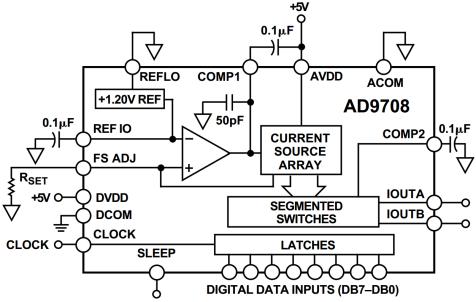

AD9708的内部功能框图如下图所示:


图 23.1.2 AD9708内部功能框图

AD9708在时钟clock)的驱动下工作,内部集成了+1.2V参考电压(+1.20V REF)、运算放大器、电流源(CURRENT SOURCE ARRAY)和锁存器(LATCHES)。两个电流输出端IOUTA和IOUTB为一对差分电流,当输入数据为0(DB7~DB0=8’h00)时,IOUTA的输出电流为0,而IOUTB的输出电流达到最大,最大值的大小跟参考电压有关;当输入数据全为高点平(DB7~DB0=8’hff)时,IOUTA的输出电流达到最大,最大值的大小跟参考电压有关,而IOUTB的输出电流为0。

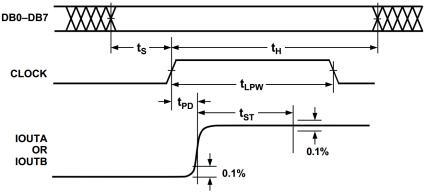

AD9708必须在时钟的驱动下才能把数据写入片内的锁存器中,其触发方式为上升沿触发,AD9708的时序图如下图所示:


图 23.1.3 AD9708时序图

上图中的DBO-DB7和CLOCK是AD9708的8位输入数据和为输入时钟,IOUTA和IOUTB为AD9708输出的电流信号。由上图可知,数据在时钟的上升沿锁存,因此我们可以在时钟的下降沿发送数据。需要注意的是,CLOCK的时钟频率越快,AD9708的数模转换速度越快,AD9708的时钟频率最快为125Mhz。
IOUTA和IOUTB为AD9708输出的一对差分电流信号,通过外部电路低通滤波器与运放电路输出模拟电压信号,电压范围是-5V至+5V之间。当输入数据等于0时,AD9708输出的电压值为5V;当输入数据等于255(8’hff)时,AD9708输出的电压值为-5V。
AD9708是一款数字信号转模拟信号的器件,内部没有集成DDS(Direct Digital Synthesizer,直接数字式频率合成器)的功能,但是可以通过控制AD9708的输入数据,使其模拟DDS的功能。例如,我们使用AD9708输出一个正弦波模拟电压信号,那么我们只需要将AD9708的输入数据按照正弦波的波形变化即可,下图为AD9708的输入数据和输出电压值按照正弦波变化的波形图。

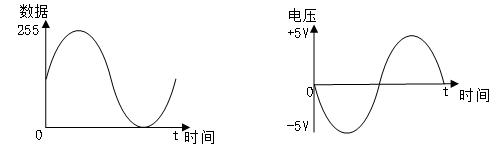

图 23.1.4 AD9708正弦波数据(左)、电压值(右)

由上图可知,数据在0至255之间按照正弦波的波形变化,最终得到的电压也会按照正弦波波形变化,当输入数据重复按照正弦波的波形数据变化时,那么AD9708就可以持续不断的输出正弦波的模拟电压波形。需要注意的是,最终得到的AD9708的输出电压变化范围由其外部电路决定的,当输入数据为0时,AD9708输出+5V的电压;当输入数据为255时,AD9708输出-5V的电压。
由此可以看出,只要输入的数据控制的得当,AD9708可以输出任意波形的模拟电压信号,包括正弦波、方波、锯齿波、三角波等波形。
在了解完高速DA转换芯片后,接下来我们介绍下高速AD转换芯片AD9280。
AD9280芯片
AD9280是ADI公司生产的一款单芯片、8位、32MSPS(Million Samples Per Second,每秒采样百万次)模数转换器,具有高性能、低功耗的特点。
AD9280的内部功能框图如下图所示:


图 23.1.5 AD9280内部功能框图

AD9280在时钟(CLK)的驱动下工作,用于控制所有内部转换的周期;AD9280内置片内采样保持放大器(SHA),同时采用多级差分流水线架构,保证了32MSPS的数据转换速率下全温度范围内无失码;AD9280内部集成了可编程的基准源,根据系统需要也可以选择外部高精度基准满足系统的要求。
AD9280输出的数据以二进制格式表示,当输入的模拟电压超出量程时,会拉高OTR(out-of-range)信号;当输入的模拟电压在量程范围内时,OTR信号为低电平,因此可以通过OTR信号来判断输入的模拟电压是否在测量范围内。

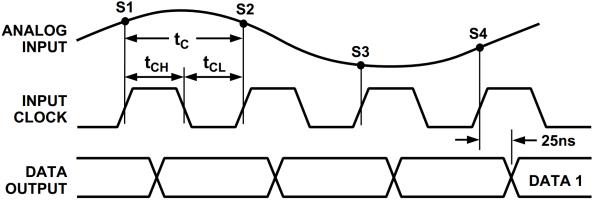

AD9280的时序图如下图所示:


图 23.1.6 AD9280时序图

模拟信号转换成数字信号并不是当前周期就能转换完成,从采集模拟信号开始到输出数据需要经过3个时钟周期。比如上图中在时钟CLK的上升沿沿采集的模拟电压信号S1,经过3个时钟周期后(实际上再加上25ns的时间延时),输出转换后的数据DATA1。需要注意的是,AD9280芯片的最大转换速度是32MSPS,即输入的时钟最大频率为32MHz。
AD9280支持输入的模拟电压范围是0V至2V,0V对应输出的数字信号为0,2V对应输出的数字信号为255。而AD9708经外部电路后,输出的电压范围是-5V~+5V,因此在AD9280的模拟输入端增加电压衰减电路,使-5V~+5V之间的电压转换成0V至2V之间。那么实际上对我们用户使用来说,当AD9280的模拟输入接口连接-5V电压时,AD输出的数据为0;当AD9280的模拟输入接口连接+5V电压时,AD输出的数据为255。

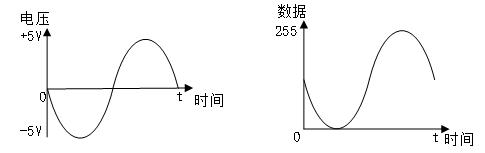

当AD9280模拟输入端接-5V至+5V之间变化的正弦波电压信号时,其转换后的数据也是成正弦波波形变化,转换波形如下图所示:


图 23.1.7 AD9280正弦波模拟电压值(左)、数据(右)

由上图可知,输入的模拟电压范围在-5V至5V之间,按照正弦波波形变化,最终得到的数据也是按照正弦波波形变化。
23.2实验任务
本节实验任务是使用领航者ZYNQ开发板及高速AD-DA扩展模块(ATK_HS_AD_DA模块)实现数模及模数的转换。首先ZYNQ PL产生正弦波变化的数字信号,经过DA芯片后转换成模拟信号,将DA的模拟电压输出端连接至AD的模拟电压输入端,AD芯片将模拟信号转换成数字信号,然后通过ILA观察数字信号的波形是否按照正弦波波形变化。
23.3硬件设计

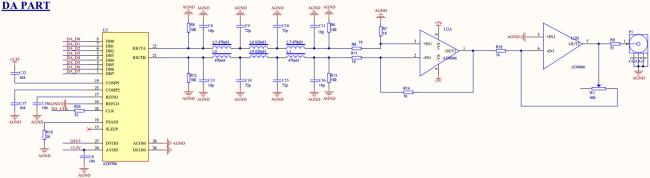

ATK_HS_AD_DA模块由DA转换芯片(AD9708)和AD转换芯片(AD9280)组成。AD9708的原理图如下图所示。


图 23.3.1 AD9708原理图

由上图可知,AD9708输出的一对差分电流信号先经过滤波器,再经过运放电路得到一个单端的模拟电压信号。图中右侧的W1为滑动变阻器,可以调节输出的电压范围,推荐通过调节滑动变阻器,使输出的电压范围在-5V至+5V之间,从而达到AD转换芯片的最大转换范围。

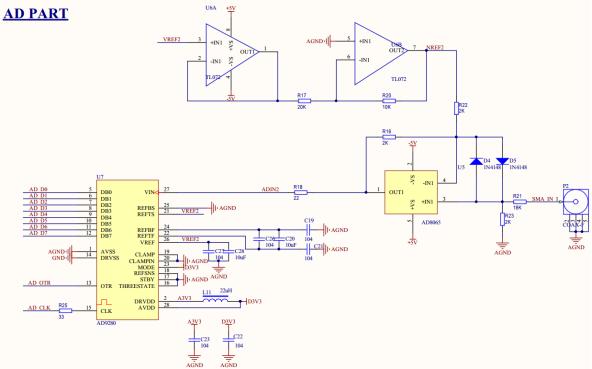

AD9280的原理图如下图所示。


图 23.3.2 AD9280原理图

上图中输入的模拟信号SMA_IN(VI)经过衰减电路后得到AD_IN2(VO)信号,两个模拟电压信号之间的关系是VO=VI/5+1,即当VI=5V时,VO=2V;VI=-5V时,VO=0V。

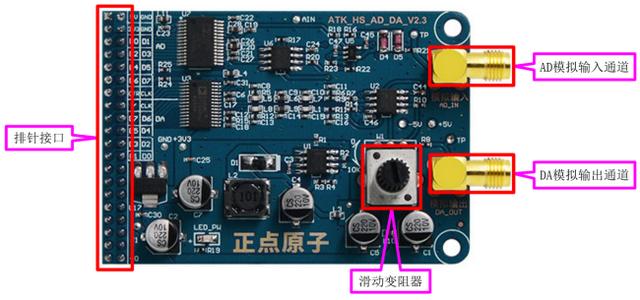

ATK_HS_AD_DA模块的实物图如下图所示。


图 23.3.3 ATK-HS-AD-DA模块实物图

本实验中,各端口信号的管脚分配如下表所示。
表 23.3.1 高速AD-DA转换实验管脚分配
信号名 方向 管脚 端口说明 电平标准
sys_clk input U18 系统时钟,50Mhz LVCMOS33
sys_rst_n input J15 系统复位,低有效 LVCMOS33
da_clk output K18 DA(AD9708)驱动时钟 LVCMOS33
da_data[0] output P15 输出给DA的数据 LVCMOS33
da_data[1] output P16 输出给DA的数据 LVCMOS33
da_data[2] output T17 输出给DA的数据 LVCMOS33
da_data[3] output N17 输出给DA的数据 LVCMOS33
da_data[4] output R18 输出给DA的数据 LVCMOS33
da_data[5] output P18 输出给DA的数据 LVCMOS33
da_data[6] output R19 输出给DA的数据 LVCMOS33
da_data[7] output T19 输出给DA的数据 LVCMOS33
ad_data[0] input R17 AD输入数据 LVCMOS33
ad_data[1] input N18 AD输入数据 LVCMOS33
ad_data[2] input R16 AD输入数据 LVCMOS33
ad_data[3] input P19 AD输入数据 LVCMOS33
ad_data[4] input H20 AD输入数据 LVCMOS33
ad_data[5] input C20 AD输入数据 LVCMOS33
ad_data[6] input B20 AD输入数据 LVCMOS33
ad_data[7] input B19 AD输入数据 LVCMOS33
ad_otr input K16 模拟电压超出量程标志 LVCMOS33
ad_clk output U19 AD(AD9280)驱动时钟 LVCMOS33
对应的XDC约束语句如下所示:
  • create_clock -period 20.000 -name sys_clk [get_ports sys_clk]
  • set_property -dict {IOSTANDARD LVCMOS33 PACKAGE_PIN U18} [get_ports sys_clk]
  • set_property -dict {IOSTANDARD LVCMOS33 PACKAGE_PIN J15} [get_ports sys_rst_n]
  • set_property -dict {IOSTANDARD LVCMOS33 PACKAGE_PIN T19} [get_ports {da_data[7]}]
  • set_property -dict {IOSTANDARD LVCMOS33 PACKAGE_PIN R19} [get_ports {da_data[6]}]
  • set_property -dict {IOSTANDARD LVCMOS33 PACKAGE_PIN P18} [get_ports {da_data[5]}]
  • set_property -dict {IOSTANDARD LVCMOS33 PACKAGE_PIN R18} [get_ports {da_data[4]}]
  • set_property -dict {IOSTANDARD LVCMOS33 PACKAGE_PIN N17} [get_ports {da_data[3]}]
  • set_property -dict {IOSTANDARD LVCMOS33 PACKAGE_PIN T17} [get_ports {da_data[2]}]
  • set_property -dict {IOSTANDARD LVCMOS33 PACKAGE_PIN P16} [get_ports {da_data[1]}]
  • set_property -dict {IOSTANDARD LVCMOS33 PACKAGE_PIN P15} [get_ports {da_data[0]}]
  • set_property -dict {IOSTANDARD LVCMOS33 PACKAGE_PIN K18} [get_ports da_clk]
  • set_property -dict {IOSTANDARD LVCMOS33 PACKAGE_PIN B19} [get_ports {ad_data[7]}]
  • set_property -dict {IOSTANDARD LVCMOS33 PACKAGE_PIN B20} [get_ports {ad_data[6]}]
  • set_property -dict {IOSTANDARD LVCMOS33 PACKAGE_PIN C20} [get_ports {ad_data[5]}]
  • set_property -dict {IOSTANDARD LVCMOS33 PACKAGE_PIN H20} [get_ports {ad_data[4]}]
  • set_property -dict {IOSTANDARD LVCMOS33 PACKAGE_PIN P19} [get_ports {ad_data[3]}]
  • set_property -dict {IOSTANDARD LVCMOS33 PACKAGE_PIN R16} [get_ports {ad_data[2]}]
  • set_property -dict {IOSTANDARD LVCMOS33 PACKAGE_PIN N18} [get_ports {ad_data[1]}]
  • set_property -dict {IOSTANDARD LVCMOS33 PACKAGE_PIN R17} [get_ports {ad_data[0]}]
  • set_property -dict {IOSTANDARD LVCMOS33 PACKAGE_PIN U19} [get_ports ad_clk]
  • set_property -dict {IOSTANDARD LVCMOS33 PACKAGE_PIN K16} [get_ports ad_otr]


23.4程序设计
根据本章的实验任务,ZYNQ需要连续输出正弦波波形的数据,才能使AD9708连续输出正弦波波形的模拟电压,如果通过编写代码使用三角函数公式运算的方式输出正弦波数据,那么程序设计会变得非常复杂。在工程应用中,一般将正弦波波形数据存储在RAM或者ROM中,由于本次实验并不需要写数据到RAM中,因此我们将正弦波波形数据存储在只读的ROM中,直接读取ROM中的数据发送给DA转换芯片即可。

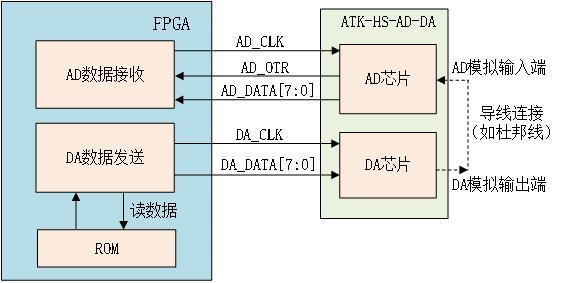

图 23.4.1是根据本章实验任务画出的系统框图。ROM里面事先存储好了正弦波波形的数据,DA数据发送模块从ROM中读取数据,将数据和时钟送到AD9708的输入数据端口和输入时钟端口;AD数据接收模块给AD9280输出驱动时钟信号和使能信号,并采集AD9280输出模数转换完成的数据。
高速AD/DA实验的系统框图如图 23.4.1所示:


图 23.4.1 高速AD/DA系统框图

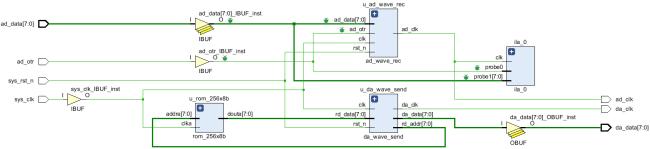

顶层模块的原理图如下图所示:


图 23.4.2 顶层模块原理图

FPGA顶层模块(hs_ad_da)例化了以下三个模块:DA数据发送模块(da_wave_send)、ROM波形存储模块(rom_256x8b)和AD数据接收模块(ad_wave_rec)。
DA数据发送模块(da_wave_send):DA数据发送模块输出读ROM地址,将输入的ROM数据发送至DA转换芯片的数据端口。
ROM波形存储模块(rom_256x8b):ROM波形存储模块由Vivado软件自带的Block Memory Generator IP核实现,其存储的波形数据可以使用波形转存储文件的上位机来生成.coe文件。
AD数据接收模块(ad_wave_rec):AD数据接收模块输出AD转换芯片的驱动时钟和使能信号,随后接收AD转换完成的数据。
顶层模块的代码如下:
  • 1 module hs_ad_da(
  • 2 input sys_clk , //系统时钟
  • 3 input sys_rst_n , //系统复位,低电平有效
  • 4 //DA芯片接口
  • 5 output da_clk , //DA(AD9708)驱动时钟,最大支持125Mhz时钟
  • 6 output [7:0] da_data , //输出给DA的数据
  • 7 //AD芯片接口
  • 8 input [7:0] ad_data , //AD输入数据
  • 9 //模拟输入电压超出量程标志(本次试验未用到)
  • 10 input ad_otr , //0:在量程范围 1:超出量程
  • 11 output ad_clk //AD(AD9280)驱动时钟,最大支持32Mhz时钟
  • 12 );
  • 13
  • 14 //wire define
  • 15 wire [7:0] rd_addr; //ROM读地址
  • 16 wire [7:0] rd_data; //ROM读出的数据
  • 17 //*****************************************************
  • 18 //** main code
  • 19 //*****************************************************
  • 20
  • 21 //DA数据发送
  • 22 da_wave_send u_da_wave_send(
  • 23 .clk (sys_clk),
  • 24 .rst_n (sys_rst_n),
  • 25 .rd_data (rd_data),
  • 26 .rd_addr (rd_addr),
  • 27 .da_clk (da_clk),
  • 28 .da_data (da_data)
  • 29 );
  • 30
  • 31 //ROM存储波形
  • 32 rom_256x8b u_rom_256x8b (
  • 33 .clka (sys_clk), // input wire clka
  • 34 .addra (rd_addr), // input wire [7 : 0] addra
  • 35 .douta (rd_data) // output wire [7 : 0] douta
  • 36 );
  • 37
  • 38 //AD数据接收
  • 39 ad_wave_rec u_ad_wave_rec(
  • 40 .clk (sys_clk),
  • 41 .rst_n (sys_rst_n),
  • 42 .ad_data (ad_data),
  • 43 .ad_otr (ad_otr),
  • 44 .ad_clk (ad_clk)
  • 45 );
  • 46
  • 47 //ILA采集AD数据
  • 48 ila_0 ila_0 (
  • 49 .clk (ad_clk ), // input wire clk
  • 50 .probe0 (ad_otr ), // input wire [0:0] probe0
  • 51 .probe1 (ad_data) // input wire [7:0] probe0
  • 52 );
  • 53
  • 54 endmodule


DA数据发送模块输出的读ROM地址(rd_addr)连接至ROM模块的地址输入端,ROM模块输出的数据(rd_data)连接至DA数据发送模块的数据输入端,从而完成了从ROM中读取数据的功能。
在代码的第32至36行例化了ROM模块,由Block Memory Generator IP核配置生成。
代码的第48行例化了一个ILA的IP核,用于捕获ad_otr和ad_data的数据。需要注意的是,ILA的采样时钟必须使用ad_clk,否则数据可能采集错误。ILA IP核的配置如下图所示:


图 23.4.3 ILA IP核的Genaral Options配置

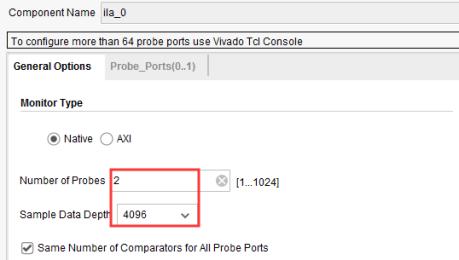

我们把探针数量设置为2,并且把采样深度设置为4096。探针宽度的设置如下图所示:

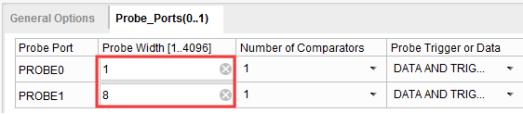

图 23.4.4 ILA IP核的Probe_Ports配置

我们将两个探针的位宽设置成1和8,分别对应ad_otr和ad_data的位宽,设置完成后点击“OK”按钮即可。
我们在前面说过,ROM中存储的波形数据可以使用上位机波形转COE软件生成,在这里我们介绍一个简单易用的波形转COE工具的使用方法,该工具位于开发板所随附的资料“6_软件资料/1_软件/WaveToMem”目录下,双击“WaveToMem_V1.2.exe”运行软件。

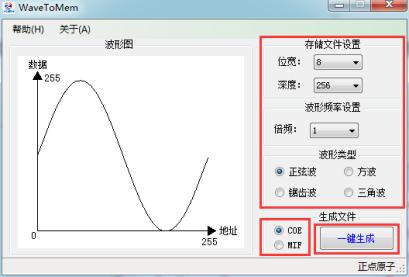

接下来我们对软件进行设置,如图 23.4.5所示,这里对软件界面做个简单的介绍。
位宽:波形数据的位宽。由于ATK_HS_AD_DA模块的DA芯片数据位宽为8位,因此这里保持默认,即设置成8位。
深度:一个波形周期包含了多少个数据量。这里保持默认,即设置成256。需要说明的是,在用Block Memory Generator IP核生成ROM时,配置ROM的宽度和深度和上位机设置的位宽和深度保持一致。
波形频率设置:对波形倍频,倍数值越大,最终生成的波形频率越快(频率太高,可能导致波形失真),这里保持默认,即设置成1位。
波形类型:软件支持将正弦波、方波、锯齿波和三角波的波形转换成存储波形格式的文件。
生成文件:软件支持将波形转换成COE(Vivado软件支持的存储格式)和MIF(Quartus软件支持的存储格式)格式文件,这里保持默认,即选中COE文件格式。
然后点击“一键生成”按钮,在弹出的界面中选择COE文件的存放路径并输入文件名,这里将COE文件保存在工程的doc文件夹下。WaveToMem转换过程中的软件界面如下图所示:


图 23.4.5 WaveToMem软件界面

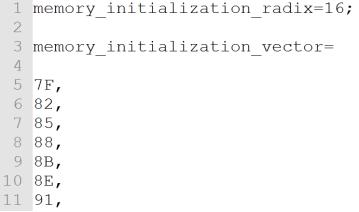

使用Notepad++代码编辑器打开生成的COE文件后如下图所示:


图 23.4.6 COE文件打开界面

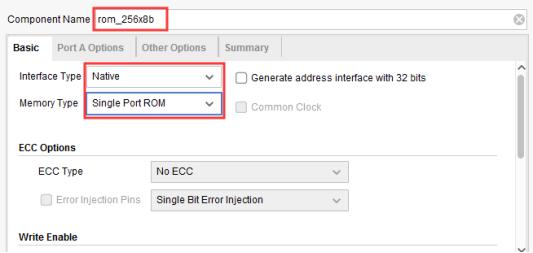

工程中创建了一个单端口ROM,并命名为“rom_256x8b”,在调用Block Memory Generator IP核时,“Basic”选项也配置如下图所示:


图 23.4.7 Block Memory Generator IP核的Basic配置页面

我们将其接口类型设置为“Native”、Memory Type设置为“Single Port ROM”,即单端口ROM。
“Port A Options”选项页的配置页面如下图所示:

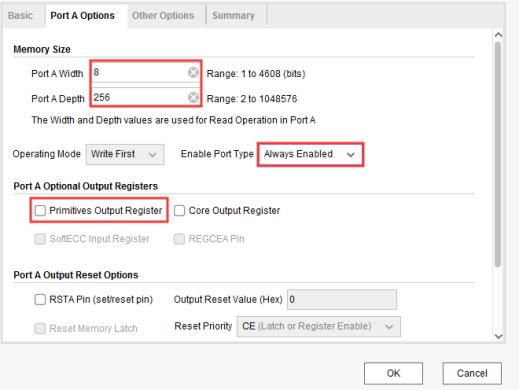

图 23.4.8 Block Memory Generator IP核的PortA Options配置页面

我们将PortA的位宽设置为8,深度设置为256,以存储上位机生成的256个数据。此外,将使能引脚的类型设置为“Always EnabLED”,即ROM一直处于使能的状态。

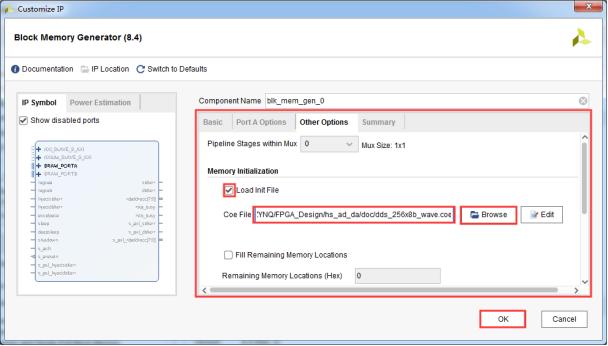

接下来配置“Other Options”选项页,加载刚才生成的.coe文件,如下图所示:


图 23.4.9 Block Memory Generator IP核的Other Options配置页面

最后点击“OK”按钮完成IP核的配置。
DA数据发送模块的代码如下:
  • 1 module da_wave_send(
  • 2 input clk , //时钟
  • 3 input rst_n , //复位信号,低电平有效
  • 4
  • 5 input [7:0] rd_data, //ROM读出的数据
  • 6 output reg [7:0] rd_addr, //读ROM地址
  • 7 //DA芯片接口
  • 8 output da_clk , //DA(AD9708)驱动时钟,最大支持125Mhz时钟
  • 9 output [7:0] da_data //输出给DA的数据
  • 10 );
  • 11
  • 12 //parameter
  • 13 //频率调节控制
  • 14 parameter FREQ_ADJ = 8'd5; //频率调节,FREQ_ADJ的越大,最终输出的频率越低,范围0~255
  • 15
  • 16 //reg define
  • 17 reg [7:0] freq_cnt ; //频率调节计数器
  • 18
  • 19 //*****************************************************
  • 20 //** main code
  • 21 //*****************************************************
  • 22
  • 23 //数据rd_data是在clk的上升沿更新的,所以DA芯片在clk的下降沿锁存数据是稳定的时刻
  • 24 //而DA实际上在da_clk的上升沿锁存数据,所以时钟取反,这样clk的下降沿相当于da_clk的上升沿
  • 25 assign da_clk = ~clk;
  • 26 assign da_data = rd_data; //将读到的ROM数据赋值给DA数据端口
  • 27
  • 28 //频率调节计数
  • 29 always @(posedge clk or negedge rst_n) begin
  • 30 if(rst_n == 1'b0)
  • 31 freq_cnt <= 8'd0;
  • 32 else if(freq_cnt == FREQ_ADJ)
  • 33 freq_cnt <= 8'd0;
  • 34 else
  • 35 freq_cnt <= freq_cnt + 8'd1;
  • 36 end
  • 37
  • 38 //读ROM地址
  • 39 always @(posedge clk or negedge rst_n) begin
  • 40 if(rst_n == 1'b0)
  • 41 rd_addr <= 8'd0;
  • 42 else begin
  • 43 if(freq_cnt == FREQ_ADJ) begin
  • 44 rd_addr <= rd_addr + 8'd1;
  • 45 end
  • 46 end
  • 47 end
  • 48
  • 49 endmodule


在代码的第14行定义了一个参数FREQ_ADJ(频率调节),可以通过控制频率调节参数的大小来控制最终输出正弦波的频率大小,频率调节参数的值越小,正弦波频率越大。频率调节参数调节正弦波频率的方法是通过控制读ROM的速度实现的,频率调节参数越小,freq_cnt计数到频率调节参数值的时间越短,读ROM数据的速度越快,那么正弦波输出频率也就越高;反过来,频率调节参数越大,freq_cnt计数到频率调节参数值的时间越长,读ROM数据的速度越慢,那么正弦波输出频率也就越低。由于freq_cnt计数器的位宽为8位,计数范围是0~255,所以频率调节参数FREQ_ADJ支持的调节范围是0~255,可通过修改freq_cnt计数器的位宽来修改FREQ_ADJ支持的调节范围。
WaveToMem软件设置ROM深度为256,倍频系数为1,而输入时钟为50Mhz,那么一个完整的正弦波周期长度为256*20ns = 5120ns,当FREQ_ADJ的值为0时,即正弦波的最快输出频率为1s/5120ns(1s = 1000000000ns) ≈ 195.3Khz。当我们把FREQ_ADJ的值设置为5时,一个完整的正弦波周期长度为5120ns*(5+1) = 30720ns,频率约为32.55KHz。也可以在WaveToMem软件设置中增加倍频系数或者增加AD的驱动时钟来提高正弦波输出频率。
AD数据接收模块的代码如下:
  • 1 module ad_wave_rec(
  • 2 input clk , //时钟
  • 3 input rst_n , //复位信号,低电平有效
  • 4
  • 5 input [7:0] ad_data , //AD输入数据
  • 6 //模拟输入电压超出量程标志(本次试验未用到)
  • 7 input ad_otr , //0:在量程范围 1:超出量程
  • 8 output reg ad_clk //AD(TLC5510)驱动时钟,最大支持20Mhz时钟
  • 9 );
  • 10
  • 11 //*****************************************************
  • 12 //** main code
  • 13 //*****************************************************
  • 14
  • 15 //时钟分频(2分频,时钟频率为25Mhz),产生AD时钟
  • 16 always @(posedge clk or negedge rst_n) begin
  • 17 if(rst_n == 1'b0)
  • 18 ad_clk <= 1'b0;
  • 19 else
  • 20 ad_clk <= ~ad_clk;
  • 21 end
  • 22
  • 23 endmodule


由于AD转换芯片支持的最大时钟频率为32Mhz,而ZYNQ PL的系统时钟频率为50Mhz,所以需要先对时钟进行分频,将分频后的时钟作为AD转换芯片的驱动时钟(分频计数见代码的第16行至第21行)。
需要说明的是,AD数据接收模块没有对输入的ad_otr(输入的模拟电压超出量程指示)和ad_data(AD输入的数据)做任何处理,这两个信号是在ILA中观察信号的变化的。
23.5下载验证

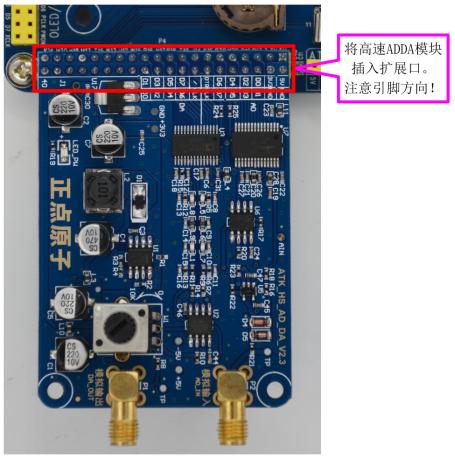

将高速AD-DA模块插入ZYNQ领航者开发板的扩展口(靠近ATK-Module的位置),连接时注意扩展口电源引脚方向和开发板电源引脚方向一致,然后将下载器一端连接电脑,另一端与开发板上对应端口连接,最后连接电源线并打开电源开关
领航者开发板硬件连接实物图如下图所示:


图 23.5.1 领航者开发板硬件连接实物图

将工程生成的比特流文件下载到ZYNQ中后,然后使用示波器测量DA输出通道的波形。首先将示波器带夹子的一端连接到开发板的GND位置(可使用杜邦线连接至开发板上的任一的GND管脚),然后将另一端探针插入高速AD-DA模块的DA通道中间的金属圆圈内(注意将红色的保护套拿掉),如图 23.5.2所示。或者也可以直接测试高速AD-DA模块的TP引脚,如图 23.5.3所示。

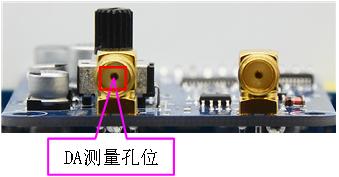

图 23.5.2 DA模拟电压测量孔位



图 23.5.3 DA模拟电压测量点(TP)

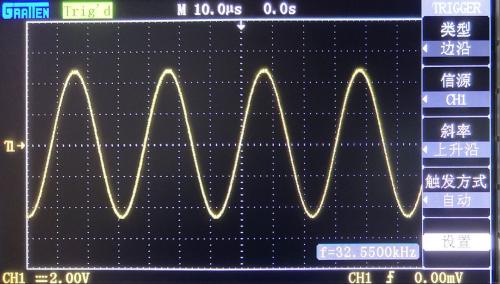

此时观察示波器可以看到正弦波的波形,如果观察不到波形,可查看示波器设置是否正确,可以尝试按下示波器的“AUTO”,再次观察示波器波形。示波器的显示界面如下图所示:


图 23.5.4 示波器显示界面

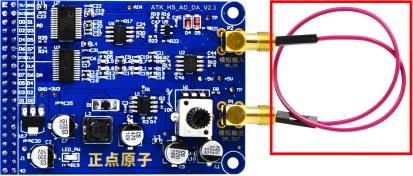

观察到正弦波波形后,说明DA已经正确输出模拟电压波形了,接下来我们来验证AD的功能,首先使用两头都是公头的杜邦线,将DA输出通道和AD输入通道连接起来,杜邦线连接图下图所示。


图 23.5.5 AD-DA通道杜邦线连接图

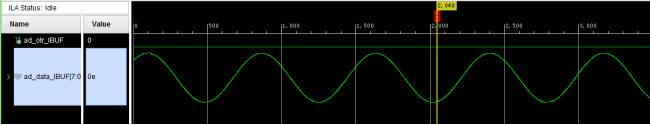

连接后在ILA中观察ad_data数据的变化,观察到的波形如下图所示。


图 23.5.5 AD数据接收模块采集到的ILA波形图

由上图可知,输入的ad_data数据为正弦波变化的波形,说明AD-DA实验验证成功。

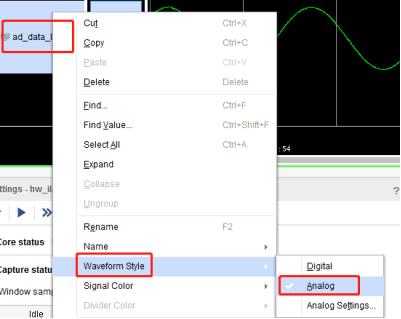

另外,在这里介绍一下如何将数据设置成波形图显示。首先选中ILA波形图中的ad_data,右键选择Waveform Style,然后选择Analog即可。如果要切换成数据显示的话,同样选中ad_data,右键选择Waveform Style,然后选择Digital就可以了,如下图所示:


图 23.5.6 ILA波形显示设置界面



相关经验

评论

高级模式
您需要登录后才可以回帖 登录 | 注册

声明:本文内容及配图由入驻作者撰写或者入驻合作网站授权转载。文章观点仅代表作者本人,不代表电子发烧友网立场。文章及其配图仅供工程师学习之用,如有内容图片侵权或者其他问题,请联系本站作侵删。 侵权投诉
发经验
关闭

站长推荐 上一条 /7 下一条

快速回复 返回顶部 返回列表
