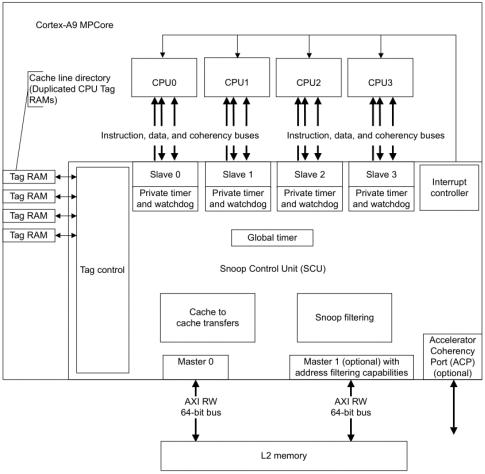

图A1.1.1 多核配置图

Cortex-A9 MPCore的L1指令Cache和数据Cache可选择16KB、32KB、64KB。ZYNQ配置了32KB的L1指令Cache和32KB的L1数据Cache，以及512KB的L2 Cache。Cortex-A9 MPCore使用ARMv7-A指令集架构，主要特性如下：
、先进的单指令多数据（SIMD）体系结构扩展，用于整数和浮点向量运算。
、提供了与ARM VFPv3体系结构兼容的高性能的单双精度浮点指令，支持全功能的IEEE754。
、增强安全性的安全性扩展。
、支持硬件虚拟化。
、带有存储器管理单元（MMU）的哈佛1级存储器系统。
、支持NEON，可以加速多媒体和信号处理算法。
A1.2 Cortex-A处理器运行模型
以前的ARM处理器有7中运行模型：User、FIQ、IRQ、Supervisor(SVC)、Abort、Undef和System，其中User是非特权模式，其余6中都是特权模式。但新的Cortex-A架构加入了TrustZone安全扩展，所以就新加了一种运行模式：Monitor，新的处理器架构还支持虚拟化扩展，因此又加入了另一个运行模式：Hyp，所以Cortex-A9处理器有9中处理模式，如下表所示：
表A1.1.1九种运行模式


在上表中，除了User(USR)用户模式以外，其它8种运行模式都是特权模式，在特权模式下，程序可以访问所有的系统资源。这几个运行模式可以通过软件进行任意切换，也可以通过中断或者异常来进行切换。
大多数的应用程序运行在用户模式，该模式下某些被保护的系统资源是不能被访问的，要想访问这些受限的资源就必须进行模式切换。不过用户模式是不能直接进行切换的，用户模式下需要借助异常来完成模式切换，当要切换模式的时候，应用程序可以产生异常，在异常的处理过程中完成处理器模式切换。
当中断或者异常发生以后，处理器就会进入到相应的异常模式中。每一种异常模式都有一组寄存器供异常处理程序使用，以保证在进入异常模式以后，用户模式下的寄存器不会被破坏。
如果学过STM32和UCOS、FreeRTOS就会知道，STM32只有两种运行模式，特权模式和非特权模式，但是Cortex-A就有9种运行模式。
A1.3 Cortex-A寄存器组
每一种运行模式都有一组与之对应的寄存器组。本节我们要讲的是Cortex-A的内核寄存器组，注意不是芯片的外设寄存器。本节主要参考《ARM Cortex-A(armV7)编程手册V4.0.pdf》的“第3章 ARM Processor Modes And Registers”。

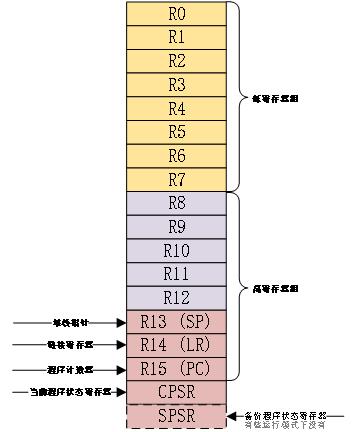

ARM架构提供了16个32位的通用寄存器(R0~R15)供软件使用，前15个(R0~R14)可以用作通用的数据存储，R15是程序计数器PC，用来保存将要执行的指令。ARM还提供了一个当前程序状态寄存器CPSR（Current Program Status Register）和一个备份程序状态寄存器SPSR（Saved Program Status Register），SPSR寄存器是CPSR寄存器的备份。这18个寄存器如下图所示：

图A1.3.1 Cortex-A寄存器

Cortex-A的每一种模式可见的寄存器包括15个通用寄存器(R0~R14)、一个程序状态寄存器和一个程序计数器PC。在这些寄存器中，有些是所有模式共用的同一个物理寄存器，有一些是各模式自己所独立拥有的，各个模式所拥有的寄存器如错误!未找到引用源。所示。图中浅色字体的是与User模式所共有的寄存器，蓝绿色背景的是各个模式所独有的寄存器。可以看出，在所有的模式中，低寄存器组(R0~R7)是共享同一组物理寄存器的，只是一些高寄存器组在不同的模式有自己独有的寄存器，比如FIQ模式下R8~R14是独立的物理寄存器。假如某个程序在FIQ模式下访问R13寄存器，那它实际访问的是寄存器R13_fiq，如果程序处于SVC模式下访问R13寄存器，那它实际访问的是寄存器R13_svc。可见Cortex-A内核寄存器组成如下：
①34个通用寄存器，包括R15程序计数器(PC)，这些寄存器都是32位的。
②8个状态寄存器，包括CPSR和SPSR。
⑤Hyp模式下独有一个ELR_Hyp寄存器。

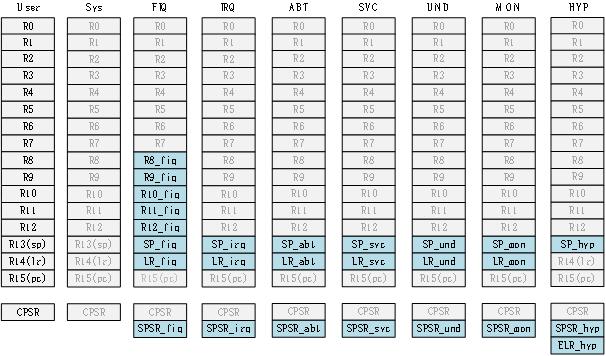

图A1.3.2 九种模式所对应的寄存器

A1.3.1 通用寄存器
R0~R15是通用寄存器，通用寄存器可以分为一下三类：
①、未备份寄存器，即R0~R7。
②、备份寄存器，即R8~R14。
③、程序计数器PC，即R15。
分别来看一下这三类寄存器：
1、未备份寄存器
未备份寄存器指的是R0~R7这8个寄存器，因为在所有的处理器模式下这8个寄存器都是同一个物理寄存器，在不同的模式下，这8个寄存器中的数据就会被破坏。所以这8个寄存器并没有被用作特殊用途。
2、备份寄存器
备份寄存器中的R8~R12这5个寄存器有两种物理寄存器，在快速中断模式下(FIQ)它们对应着Rx_irq(x=8~12)物理寄存器，其他模式下对应着Rx(8~12)物理寄存器。FIQ是快速中断模式，看名字就是知道这个中断模式要求快速执行。FIQ模式下中断处理程序可以使用R8~R12寄存器，因为FIQ模式下的R8~R12是独立的，因此中断处理程序可以不用执行保存和恢复中断现场的指令，从而加速中断的执行过程。
备份寄存器R13一共有8个物理寄存器，其中一个是用户模式(User)和系统模式(Sys)共用的，剩下的7个分别对应7种不同的模式。R13通常用来做为栈指针SP。基本上每种模式都有一个自己的R13物理寄存器，应用程序会初始化R13，使其指向该模式专用的栈地址，这就是常说的初始化SP指针。
备份寄存器R14一共有7个物理寄存器，其中一个是用户模式(User)、系统模式(Sys)和超级监视模式(Hyp)所共有的，剩下的6个分别对应6种不同的模式。R14也称为链接寄存器(LR，Link Register)，LR寄存器在ARM中主要用作如下两种用途：
①、每种处理器模式使用R14(LR)来存放当前子程序的返回地址。如果使用BL或者BLX来调用子函数的话，R14(LR)被设置成该子函数的返回地址，在子函数中，将R14(LR)中的值赋给R15(PC)即可完成子函数返回，比如在子程序中可以使用如下代码：
MOV PC, LR @寄存器LR中的值赋值给PC，实现跳转
或者可以在子函数的入口处将LR入栈：
PUSH {LR} @将LR寄存器压栈
在子函数的最后面出栈即可：
POP {PC} @将上面压栈的LR寄存器数据出栈给PC寄存器
②、当异常发生以后，该异常模式对应的R14寄存器被设置成该异常模式将要返回的地址。另外R14也可以当作普通寄存器使用。
3、程序计数器R15
程序计数器R15也叫做PC（program counter），在ARM状态下，R15始终指向当前指令之前的八个字节，在Thumb状态下，它始终指向当前指令之前的四个字节，这是因为ARM的流水线机制导致的。ARM处理器3级流水线：取指->译码->执行，这三级流水线循环执行，比如当前正在执行第一条指令的同时也对第二条指令进行译码，第三条指令也同时被取出存放在R15(PC)中。我们喜欢以当前正在执行的指令作为参考点，也就是以第一条指令为参考点，那么R15(PC)中存放的就是第三条指令，换句话说就是R15(PC)总是指向当前正在执行的指令地址再加上2条指令的地址。对于32位的ARM处理器，每条指令是4个字节，所以:
R15 (PC)值 = 当前执行的程序位置 + 8个字节。
A1.3.2 程序状态寄存器
所有的处理器模式都共用一个CPSR物理寄存器，因此CPSR可以在任何模式下被访问。CPSR是当前程序状态寄存器，该寄存器包含了条件标志位、中断禁止位、当前处理器模式标志等一些状态位以及一些控制位。所有的处理器模式都共用一个CPSR必然会导致冲突，为此，除了User和Sys这两个模式以外，其他7个模式每个都配备了一个专用的物理状态寄存器，叫做SPSR(备份程序状态寄存器)，当特定的异常中断发生时，SPSR寄存器用来保存当前程序状态寄存器(CPSR)的值，当异常退出以后可以用SPSR中保存的值来恢复CPSR。
因为User和Sys这两个模式不是异常模式，所以并没有配备SPSR，因此不能在User和Sys模式下访问SPSR，会导致不可预知的结果。由于SPSR是CPSR的备份，因此SPSR和CPSR的寄存器结构相同，如下图所示：

图A1.3.3 CSPR寄存器

N(bit31)：当两个补码表示的有符号整数运算的时候，N=1表示运算对的结果为负数，N=0表示结果为正数。
Z(bit30)：Z=1表示运算结果为零，Z=0表示运算结果不为零，对于CMP指令，Z=1表示进行比较的两个数大小相等。
C(bit29)：在加法指令中，当结果产生了进位，则C=1，表示无符号数运算发生上溢，其它情况下C=0。在减法指令中，当运算中发生借位，则C=0，表示无符号数运算发生下溢，其它情况下C=1。对于包含移位操作的非加/减法运算指令，C为移出值的最后一位，对于其它非加/减运算指令，C位的值通常不受影响。
V(bit28)：对于加/减法运算指令，当操作数和运算结果为二进制的补码表示的带符号数时，V=1表示符号位溢出，对于其他的非加/减法运算指令，V的值通常不改变。
Q(bit27)：在ARMv5及以上版本的E系列处理器中，用Q标志位表示增强的DSP运算指令是否发生了溢出，在其他版本的处理器中，Q标志位无意义。
IT[1:0](bit26:25)：和IT[7:2](bit15:bit10)一起组成IT[7:0]，作为IF-THEN指令执行状态。
J(bit24)：仅ARM_v5TE-J架构支持，J=1表示处于Jazelle状态，此位通常和T(bit5)位一起表示当前所使用的指令集，如下表所示：
表A1.3.1 指令类型


GE[3:0](bit19:16)：SIMD指令有效，大于或等于。
IT[7:2](bit15:10)：参考IT[1:0]。
E(bit9)：大小端控制位，E=1表示大端模式，E=0表示小端模式。
A(bit8)：禁止异步中断位，A=1表示禁止异步中断。
I(bit7)：I=1禁止IRQ，I=0使能IRQ。
F(bit6)：F=1禁止FIQ，F=0使能FIQ。
T(bit5)：控制指令执行状态，表明本指令是ARM指令还是Thumb指令，通常和J(bit24)一起表明指令类型，参考J(bit24)位。
M[4:0]：处理器模式控制位，含义如下表所示：
表A1.3.2 处理器模式位


本章参考了《Cortex-A9_trm.pdf》、《cortex_a9_mpcore_trm.pdf》和《ARM Cortex-A(armV7)编程手册V4.0.pdf》这三份文档。这三份文档都是ARM官方的文档，详细的介绍了Cortex-A9架构和ARMv7-A指令集。这三份文档我们都已经放到了开发板光盘中，路径为：领航者ZYNQ开发板资料盘(A盘)8_ZYNQ&FPGA参考资料ARM。
