什么是抗电磁干扰和ESD防护技术？

2842 CMOS 传感器 ESD

问答对人有帮助，内容完整，我也想知道答案 0 目前对于许多流行的手机（尤其是翻盖型手机）而言，手机的彩色LCD、OLED显示屏或相机模块CMOS传感器等部件，都是通过柔性电路或长走线PCB与基带控制器相连的，这些连接线会受到由天线辐射出的寄生GSM/CDMA频率的干扰。 0
2019-10-25 06:17:48　　评论淘帖0 邀请回答您可以邀请以下用户，快速回答问题 × ChristineGu 该类别下有 16 个回答。邀请回答 HengDu 该类别下有 16 个回答。邀请回答 heks 该类别下有 16 个回答。邀请回答 dfasda 该类别下有 15 个回答。邀请回答 nhonglan 该类别下有 15 个回答。邀请回答 yonglanzhang 该类别下有 15 个回答。邀请回答杀狼000 该类别下有 14 个回答。邀请回答 wenminglang 该类别下有 14 个回答。邀请回答 C880U 该类别下有 14 个回答。邀请回答 jhdfvs 该类别下有 14 个回答。邀请回答 chm5 该类别下有 14 个回答。邀请回答 muwersddg 该类别下有 14 个回答。邀请回答 hrtuoyu 该类别下有 13 个回答。邀请回答 hfgdzc 该类别下有 13 个回答。邀请回答 thyysbk 该类别下有 13 个回答。邀请回答凡人wlj 该类别下有 13 个回答。邀请回答 kszdj113 该类别下有 13 个回答。邀请回答飞雪9366 该类别下有 13 个回答。邀请回答 billbian 该类别下有 13 个回答。邀请回答 a732538 该类别下有 13 个回答。邀请回答举报白桦相关推荐 • 电磁干扰与抗电磁干扰之间有什么区别？ 4705 • 如何进行抗电磁干扰优化设计？ 2386 • 请问一下差分RS422电路是如何提高抗电磁干扰能力和信号反射的呢？ 2160 • 如何进行无线传输电路的抗电磁干扰优化设计？ 2362 • 交流220V/50Hz交流电机在使用时如何抗电磁干扰 4758 • 抗电磁干扰的PWM风扇控制器，不看肯定后悔 1784 • 电磁兼容中的隔离技术介绍 1594 • 嵌入式系统EMC的产生原理是什么？ 1725 • 光纤传感系统的工作原理是什么？ 2244 • 请问Leiditech TVS ARRAY 的ESD防护设计要点是什么？ 876 2个回答

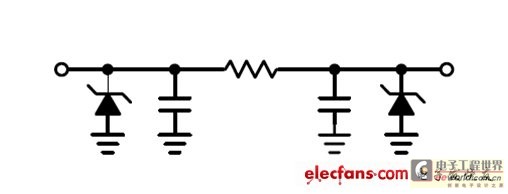

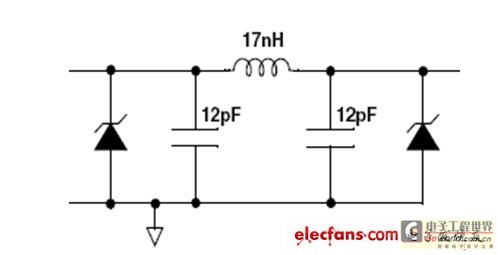

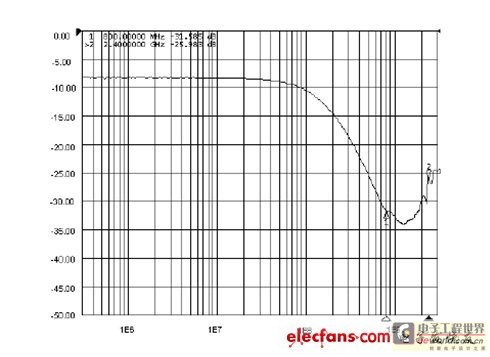

答案对人有帮助，有参考价值 0 同时，由于高分辨率CMOS传感器和TFT模块的引入，数字信号要在更高的频率上工作，这些连接线会像天线一样产生EMI干扰或可能造成ESD危险事件。　　上述这种EMI及ESD干扰均会破坏视频信号的完整性，甚至损坏基带控制器电路。受紧凑设计趋势的推动，考虑到电路板空间、手机工作频率上的高滤波性能以及保存信号完整性等设计约束，分立滤波器不能为解决方案提供任何空间节省，而且只能提供针对窄带衰减的有限滤波性能，因此目前大多数设计者都使用集成的EMI滤波器。　　随着手机及相机等便携式设备中LCD显示屏分辨率的提高，视频信号的传输速率也越来越高，传统的滤波器方案已慢慢达到它们的技术极限。在配有高分辨率显示屏及嵌入式相机的手机中，信号是通过特定频率（取决于分辨率）从基带ASIC被传送至 LCD及内嵌的相机上。视频分辨率越高，数据工作的频率亦越高。比如，对于30至60万像素的相机模块来说，时钟频率大约介于6至12MHz之间。因此建议将滤波器（上下）截止频率选择在30至50MHz范围内。随着分辨率的提高到数百万像素，时钟频率已超过60MHz，这要求滤波器的截止频率高达 300MHz。　　　　图1：新型滤波器单元结构（串联电阻为100欧姆，线电容为20pF）　　　　图2：新型RC滤波器S21参数曲线。　　　　图3：英联电子LC滤波器单元结构。

2019-10-25 15:11:06 评论举报李韵

答案对人有帮助，有参考价值 0 面对手机行业的这些发展趋势，传统的RC滤波器解决方案正在达到其极限。为满足手机视频信号的不断增高以及更强的抗ESD浪涌能力需求，英联电子开发出基于LC结构的新一代EMI滤波器。这种集成的LC滤波器结构可用来提供高达350MHz的截止频率，可支持时钟频率超过60MHz的数据速率。同时它能提供出色的滤波性能，在800MHz至2.5GHz的频率范围内衰减特性优于-25dB。图4显示了采用此滤波器基本单元架构的S21参数指标。除滤波功能外，集成输入TVS管还能抑制高达15kV的空气放电ESD冲击，达到了 IEC61000-4-2第4级工业标准所要求的性能水平。　　　　图4：英联电子LC滤波器的S21参数曲线。　　英联电子的低电容EMI滤波器UM4411、UM6411、UM8411支持4、6及8线配置，每一种配置均包含侧接有TVS管的PI型RC滤波网络。器件采用了0.4mm管脚间距的QFN封装，可以为超薄手机的设计师们提供更为宽裕的设计空间。尤其在PCB的布板上，目前一些显示屏 I/O连接座的管脚间距都是0.4mm，使用0.4mm管脚间距DFN封装的EMI滤波器将有助于系统工程师布板。在器件的选择上，应根据数据通道的数量进行合理选择，图5中显示了使用一个8通道的滤波器和两个4通道滤波器在布板上的一些优势；同时选用一个8通道滤波器也比两个4通道滤波器的成本要低。　　　　图5 EMI滤波器管脚间距对布板的影响
