FZH183 带键盘扫描接口的LED（发光二极管显示器）驱动控制专用电路--方中禾科技

4 天前 169 led 芯片

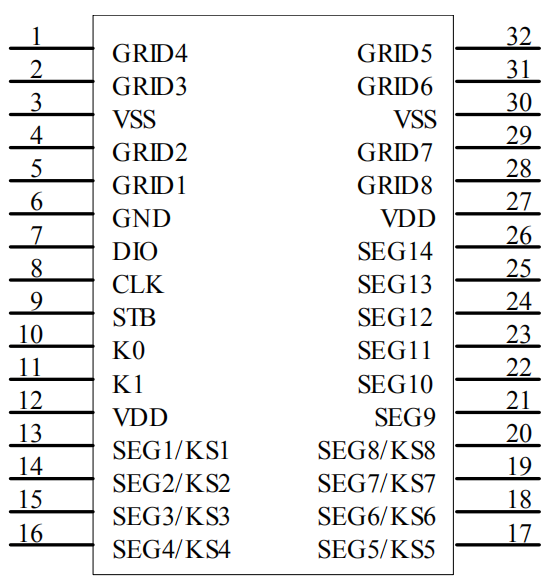

0 型号：FZH183 FZH183是带键盘扫描接口的LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU 数字接口、数据锁存器、LED 高压驱动、键盘扫描等电路。主要应用于冰箱、空调、家庭影院等产品的高段位显示屏驱动。基本特性功能：带键盘扫描接口的LED驱动控制电路，集成MCU数字接口、数据锁存器、LED高压驱动等模块。应用场景：主要用于冰箱、空调、家庭影院等产品的高段位显示屏驱动。封装形式：SOP32封装。核心特性工艺技术：采用功率CMOS工艺。显示模式：支持14段×8位显示模式。键盘扫描：支持8×2矩阵键盘扫描。辉度调节：提供8级占空比可调的辉度调节电路。通信接口：串行接口（CLK、STB、DIO），内置450KHz±5% RC振荡器。其他特性：内置上电复位电路，工作电压5V±10%。关键功能模块显示控制支持共阴/共阳数码管驱动。显示数据通过16字节寄存器（00H-0FH）存储，数据按低位到高位写入。示例：共阴数码管显示“0”需向地址00H写入数据3FH。键盘扫描自动完成键扫描，用户需按时序读取键值。键扫数据通过4字节寄存器（BYTE1-BYTE4）存储，按键按下时对应BIT位为1。注意事项：不支持跨字节读取，组合键需在同一KS线上。指令系统数据命令设置：配置数据读写模式（如写数据到显示寄存器或读键扫数据）。地址命令设置：设置显示寄存器的地址（00H-0FH）。显示控制命令：开关显示及调节亮度（1/16～14/16占空比）。硬件设计要点引脚连接： SEG1-SEG14为P管开漏输出，接LED阳极；GRID1-GRID8为N管开漏输出，接LED阴极。 DIO需外接10K上拉电阻（推荐值），确保数据读取稳定。抗干扰措施： VDD与GND间靠近芯片放置滤波电容。 DIO、CLK、STB接口串联100pF电容以降低干扰。供电要求：建议使用5V供电，确保LED驱动电压稳定。电气参数工作电压：3V-5.5V（典型5V）。驱动能力： SEG输出电流：20-50mA（高电平）。 GRID输出电流：80-140mA（低电平）。温度范围：-40℃～+80℃（工作），-65℃～+150℃（存储）。典型应用电路共阴数码管连接：SEG接LED阳极，GRID接阴极，通过寄存器数据控制显示。共阳数码管连接：GRID接LED阴极，SEG接阳极，需配置多个地址单元数据。注意事项数据读取：需在时钟上升沿读取，下降沿数据不稳定。复合键处理：避免SEG线短路导致显示异常，可通过硬件分线或串联电阻/二极管解决。总结 FZH183是一款高度集成的LED驱动控制芯片，适用于需要高段位显示和键盘扫描的场合，设计时需注意电气特性和抗干扰措施，以确保稳定运行。 0 本主题由 jf_26932943 于 4 天前审核通过
