【「高速数字设计（基础篇）」阅读体验】第六章去耦电容的容量需求分析

2025-11-19 20:48:18 662 去耦电容

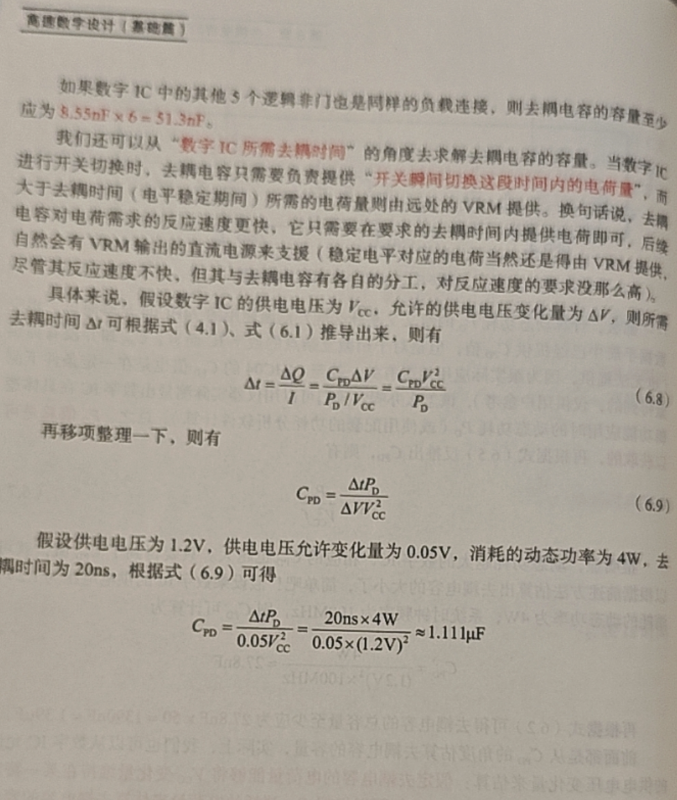

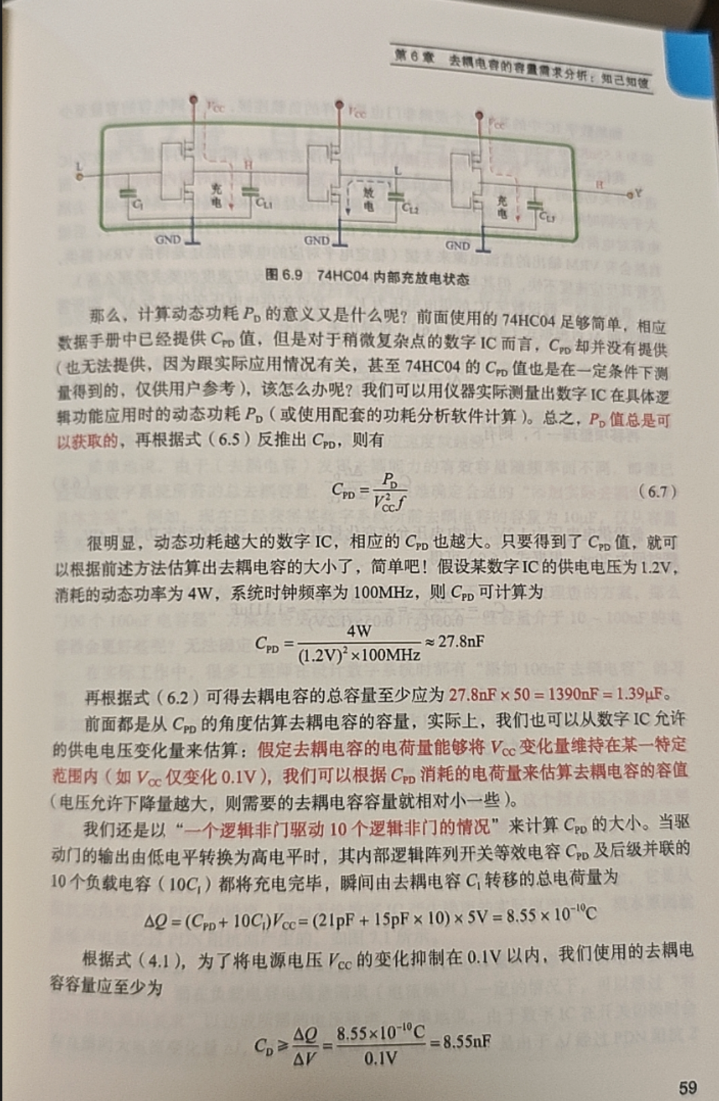

0 去耦电容容量别瞎猜！《高速数字设计》第6章教你量化计算，精准选型在高速数字电路设计中，去耦电容选多大容量是个难点。《高速数字设计》第6章“去耦电容的容量需求分析：知己知彼”，把这个问题进行了量化分析，干货满满。一、倍乘系数法：适合简单场景的直接选型针对负载电容可明确的场景，章节提出倍乘系数法：去耦电容容量需为负载电容的25-100倍，公式为 Ce = Km Cl （ Km 为倍乘系数，通常取25-100）。以CMOS逻辑非门为例，若负载电容 CL = 21pF ，取 Km = 50 ，则去耦电容至少需 21pF × 50 = 1050pF ；若10个同配置逻辑门同时工作，总容量需进一步放大为 1050pF × 10 = 10.5nF 。这种方法逻辑直接，适合简单电路的快速估算。二、功耗电容法实际工程中，复杂IC的负载电容往往难以精准测量。章节引入功耗电容概念，通过动态功耗反推等效负载电容，公式为 PD = CPD VCC}^2 *f （ PD 为动态功耗， VCC为供电电压， f 为开关频率）。本章节以74HC04为例，通过公式及讲解推导了去耦电容容量。三、电压波动约束法：从电源稳定性角度倒推容量本章节还从“允许的供电电压变化量”角度，推导了容量计算公式。这种方法直接关联电源噪声指标，能精准控制电压波动，适用于对电源完整性要求严苛的场景。总结：三种方法覆盖不同设计场景倍乘系数法：适合负载电容明确的简单电路，快速出结果；功耗电容法：解决复杂IC负载电容难测的问题，通过功耗反推更具实操性；电压波动约束法：从电源噪声指标倒推，精准度高。这章把去耦电容容量选型讲的非常通俗易懂，无论是入门新手还是资深工程师，都能找到适配的方法。 0 本主题由 liuyongwangzi 于 2025-11-20 08:53 审核通过
