NVMe高速传输之摆脱XDMA设计34：初始化功能验证与分析2

2025-10-9 11:31:47

1812 nvme PCIe 高速存储

0

本文主要交流NVMe设计思路，在本博客已给出相关博文几十篇，希望对初学者有用。注意这里只是抛砖引玉，切莫认为参考这就可以完成商用IP设计。

2） PCIe 初始化功能测试结果

PCIe 初始化是初始化功能的重要步骤之一，这一过程中对 PCIe 链路上的所有设备进行枚举和初始化配置。对 PCIe 初始化功能的验证主要考虑待测设计能否正确的遍历总线、枚举设备和初始化配置空间。在本例最小存储子系统模型中，待测设计应能够正确地配置桥设备模型和 NVMe 设备模型的配置空间。

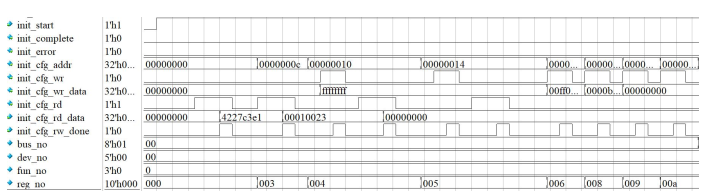

图2 PCIe 初始化测试仿真波形一

PCIe 初始化开始执行后，首先配置位于总线号 0，设备号 0 的桥设备模型，配置过程波形如图2所示，图中bus_no表示当前配置总线号， dev_no表示设备号， reg_no表示寄存器号，也对应双字对齐的寄存器地址。待测设计首先读取了配置空间 00h 寄存器获取设备与供应商 ID，然后读取 0Ch 寄存器获取配置空间类型，读取的数据显示配置空间类型为 TYPE1,然后分别向 BAR0（ 10h）、 BAR1（ 14h）寄存器写入32’hFFFFFFFF，然后读取获得可分配的空间大小， BAR0、 BAR1 读回数据为 0，表示未使用，与预先配置一致。然后向 18h 寄存器配置当前节点信息，向 20h、 24h、28h 寄存器配置当前节点地址信息，配置的信息均与拓扑结构一致。
