请问为什么M0519引脚的某些部分在配置为GPIO功能后无法将输出控制到高电平或低电平状态？

答案对人有帮助，有参考价值 0

你遇到关于 M0519 某些引脚配置为 GPIO 后无法控制输出电平的问题是一个常见且重要的硬件/软件调试点。出现这种情况通常并非引脚本身故障，而是配置、硬件连接或电源状态的问题。以下是可能的原因及详细排查方向：

1.


   复用功能未完全解除（最常见原因之一）：





   • 问题： M0519 的大多数引脚都是多功能复用引脚。即使你设置了 GPIO 功能，如果之前的模块（如 UART、PWM、ADC、EBI 等）仍然被启用并占有该引脚的控制权，GPIO 模块将无法真正控制引脚。


   • 排查：



     • 确认外设模块已禁用： 仔细检查你的初始化代码，确保打算用作 GPIO 的引脚之前使用的所有外设模块都已完全禁用/失能。


     • 检查 SYS->GPx_MFPx 寄存器： 这是配置引脚复用的核心寄存器。通过调试器读取或打印这些寄存器的值，确保你想要作为 GPIO 的引脚，其 MFP 位被正确设置成了 GPIO 模式。


     • 参考数据手册引脚复用表： 确保你想将该引脚配置为 GPIO 是可行的（通常大多数引脚都支持 GPIO）。








2.


   GPIO 模块时钟未开启：





   • 问题： M0519 的各个外设都需要其对应的时钟门控（Clock Gating）被打开才能工作，GPIO 模块也不例外（尤其是其用于控制引脚输出值的内核逻辑）。


   • 排查：



     • 检查 CLK->AHBCLK： M0519 的 GPIO 块通常挂载在 AHB 总线上。找到 CLK->AHBCLK 寄存器中控制 GPIO 模块的使能位（通常是 GPIO_EN 或者类似的命名），确保该位被置 1（开启时钟）。


     • 仔细检查时钟初始化代码： 确保 GPIO 所属总线的时钟（AHB/APB）已经正确初始化并启用。








3.


   引脚被配置为输入模式：





   • 问题： 虽然问题描述是“输出控制”，但一个常见的疏忽是将模式寄存器（如 GPIOx->PMD）错误地配置成了输入模式（Input）而不是输出模式（Output 或 Quasi-Bidirectional）。


   • 排查：



     • 检查 GPIO 模式寄存器： 读取对应的 GPIOx->PMD（Port Mode Control Register）中该引脚的配置位（通常是 2 位），确认它被正确设置成了 Output (推挽输出)、Quasi-Bidirectional (准双向) 或 Open-Drain (开漏输出) 模式，而不是 Input (输入)模式。


     • 开漏输出需要外部上拉： 如果你配置成 Open-Drain (开漏) 模式，当你想输出高电平时，需要在外部接一个上拉电阻连接到 VDD（通常 4.7K-10K），否则无法拉高。








4.


   输出寄存器未写入或写入错误：





   • 问题： 配置正确后，需要通过写入 DOUT（Data Output Value Register）或 PDOUT（Port Data Output Value Register）来控制引脚的输出电平。如果代码逻辑错误、寄存器地址写错、或者值未正确更新，都会导致控制失效。


   • 排查：



     • 单步调试/打印寄存器： 在设置输出高/低电平的代码前后，单步调试并使用调试器读取或打印目标引脚的 PDOUT 或 DOUT 位值，确保你的写操作确实成功更改了寄存器的值。


     • 检查是否使用掩码操作： 确保对 DOUT/PDOUT 的操作使用了正确的位掩码（|=, &= ~）或直接赋值，避免意外覆盖其他引脚的状态。


     • 区分端口寄存器和位操作： 有些操作直接作用于整个端口（GPIOx->DOUT = ...），有些操作作用于单个位（BITx = 1/0）。确保方法一致有效。








5.


   方向寄存器未设置（如果有）：





   • 问题： 大多数 GPIO 寄存器结构都需要设置方向（Input/Output）。在 M0519 中，模式寄存器 GPIOx->PMD 已经隐含了方向（如选择 Output 模式就是输出）。


   • 排查： 确认已通过 PMD 寄存器设置了方向，通常不需要额外的方向寄存器（如 GPIOx->DIR，如果有的话）。






6.


   外部硬件问题：





   • 问题： 配置和软件都正确，但实际硬件连接存在问题。


   • 排查：



     • 外部短路或对地/电源短路： 用万用表欧姆档检查引脚对 GND 和 VCC（在无电源时测量）是否异常短路。


     • 外部强拉： 引脚上连接的器件（如上拉/下拉电阻、LED、传感器、其他IC输入端等）电流过大（负载过重），将电平强拉至某个状态，超过了 GPIO 的驱动能力。


     • 损坏的开漏配置： 开漏输出未接上拉电阻时，外部测量应为低电平有效（能看到变化），但拉高时呈现高阻态（可能被误认为无变化）。


     • 虚焊或断路： 检查芯片引脚是否与电路板焊点可靠连接，连接线是否有断路。


     • 示波器/逻辑分析仪： 最直接的验证方式是用示波器或逻辑分析仪连接到目标引脚，观察单片机在试图改变输出时，引脚上的实际电气信号变化。这能立刻区分是软件/配置问题还是外部负载或短路问题。








7.


   电源状态/低功耗模式影响：





   • 问题： MCU 进入某些低功耗模式（Sleep, Deep-Sleep, Power-Down）后，GPIO 域可能被部分或完全断电（取决于模式），导致控制失效。


   • 排查：



     • 检查当前工作模式： 确认在试图控制 GPIO 时，MCU 处于正常运行状态。


     • 查阅 LDO/电源控制： 某些深度睡眠模式下，部分 GPIO Bank 的电源可能被切断。检查 PMU（电源管理单元）相关寄存器配置。








8.


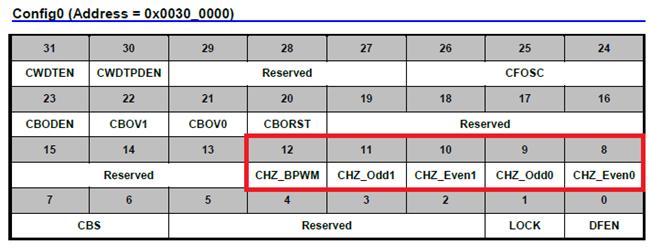

   引脚功能限制（特定引脚）：





   • 问题： M0519 的某些特定引脚可能有特殊功能或限制（很少见是 GPIO 完全不能控制的）。


   • 排查：



     • 查阅数据手册： 仔细阅读数据手册中关于你想控制的特定引脚的功能描述和限制。例如：



       • NMI：配置为复位源或非屏蔽中断，可能需要特别处理。


       • 晶振引脚：一般不推荐用作普通 GPIO。


       • RST：复位专用引脚。




     • 5V容忍性： 检查该引脚是否是 5V 容忍引脚。非 5V 容忍的引脚如果被施加 5V 输入（或强驱动），可能导致保护二极管导通或损坏。








9.


   软件逻辑错误或初始化顺序问题：





   • 问题： GPIO 初始化代码顺序不当（例如先设输出值再开时钟或解除复用），或者中断等其他代码意外修改了 GPIO 相关寄存器。


   • 排查：



     • 重新审视初始化序列： 确保遵循：打开时钟 -> 解除复用（配置 SYS->GPx_MFP）-> 配置 GPIO 模式（PMD）-> 设置输出值（DOUT）的推荐顺序。


     • 查找竞争访问： 检查是否有其他地方（如中断服务程序）可能同时访问同一个端口寄存器而未进行保护（互斥），导致值被意外更改。







系统化排查建议：

1. 基础检查：



   • 确认芯片主电源稳定，正常工作。


   • 确认复位引脚工作正常（没有异常复位）。


   • 最小化系统：去除所有不必要的外部电路和器件，仅保留必要的电源、复位电路、调试接口和待测试的 GPIO 引脚。


   • 使用官方评估板/例程测试：在官方例程（GPIO 闪烁灯）上测试相关引脚。如果官方例程工作正常，则问题出在你自己代码或硬件设计上。否则，可能硬件或环境问题。




2. 软件调试：



   • 寄存器快照： 在关键的 GPIO 初始化步骤和设置输出值操作后，使用调试器打印所有与目标引脚相关的寄存器值（特别是 SYS->GPx_MFPx, CLK->AHBCLK, GPIOx->PMD, GPIOx->DOUT/PDOUT）。与手册中期望值仔细对比。


   • 单步执行： 单步跟踪代码，查看寄存器的变化是否如预期。


   • 仿真运行： 利用 MCU 的仿真功能（如果支持）。




3. 硬件工具：



   • 万用表（直流电压档）： 直接测量目标引脚对 GND 的电压。当软件试图切换输出时，观察电压是否变化（即使变化幅度不对或不稳定，也说明软件起了作用）。


   • 示波器/逻辑分析仪： 这是最直观、最有说服力的工具。它能精确捕捉引脚的电平变化时间和波形，判断是软件驱动问题、驱动能力不足还是外部短路/强拉问题。




4. 重点关注复用和时钟： 再次强调，复用功能未解除和GPIO模块时钟未开启是最常见的原因，务必优先仔细检查。

通过以上步骤逐步排查，通常就能定位并解决 M0519 引脚无法控制输出电平的问题。记住，耐心和系统化是关键，同时善用硬件测量工具（万用表、示波器）进行验证。当遇到棘手问题时，回溯到官方基础例程往往能帮你确认芯片是否正常工作。
