【「开关电源控制环路设计：Christophe Basso 的实战秘籍」阅读体验】理论到量产的关键跨越：补偿器设计与工程验证体系

【「开关电源控制环路设计：Christophe Basso 的实战秘籍」阅读体验】从理论到量产的关键跨越：补偿器设计与工程验证体系

继续试读了第3~5章，Basso 的工程智慧在__补偿器实现__与__量产稳定性保障__中展现得淋漓尽致。书中以"模块化设计→寄生参数处理→全工况验证"的闭环逻辑，彻底打通从仿真到量产的最后一公里——

一、补偿器设计：破解非理想世界的三大困局

1. 运算放大器的真实枷锁

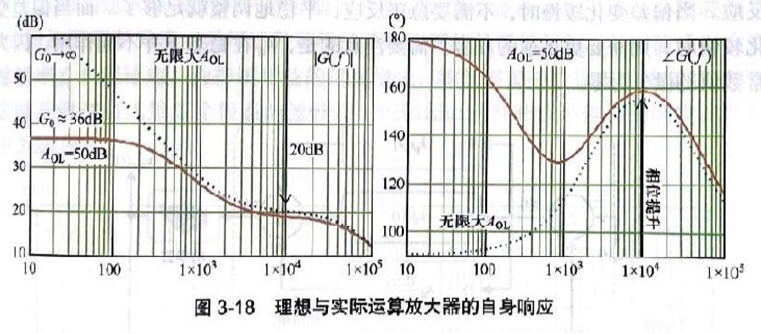

传统设计忽略运放非理想特性，Basso 用图3-18（P15）揭露残酷现实：50dB开环增益运放（如TL431）在120Hz增益仅35dB，比理想值低10dB！

书中给出硬核对策：

配合运放GBW筛选法则，确保补偿增益不因器件跌落失效。

2. TL431的"快速通道"陷阱

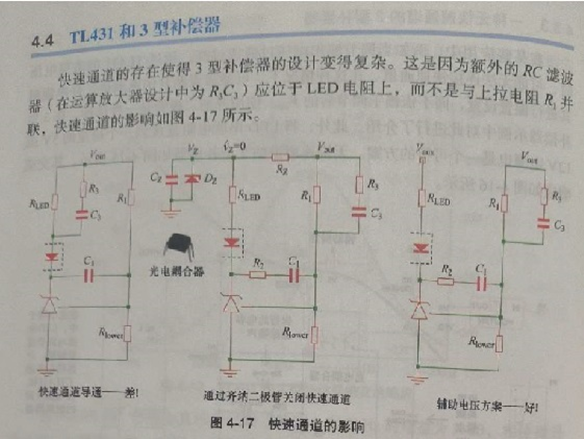

光电耦合器设计中，偏置电阻 RLED 引发增益死区（图4-17，P12）。

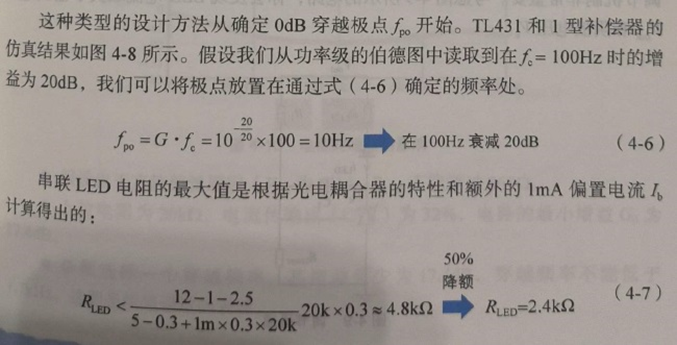

Basso 通过式4-7量化临界值：

工程警醒：超限将导致失控，必须预留20%余量。

3. 数字补偿器的z域映射
为解决DSP代码落地难题，书中提供s域→z域转换范式（式4-35，P21）：

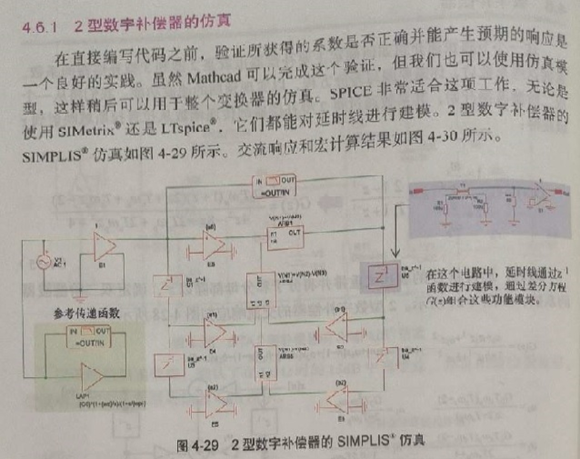

配合图4-29的SIMPLIS®模型（P22），避免离散化导致的相位突变。

二、稳定性验证：蒙特卡洛分析构筑量产防火墙

量产核心矛盾：元件容差/老化/温度如何影响环路？
Basso 以__Buck变换器__为例（P39-40），建立四重防护体系：

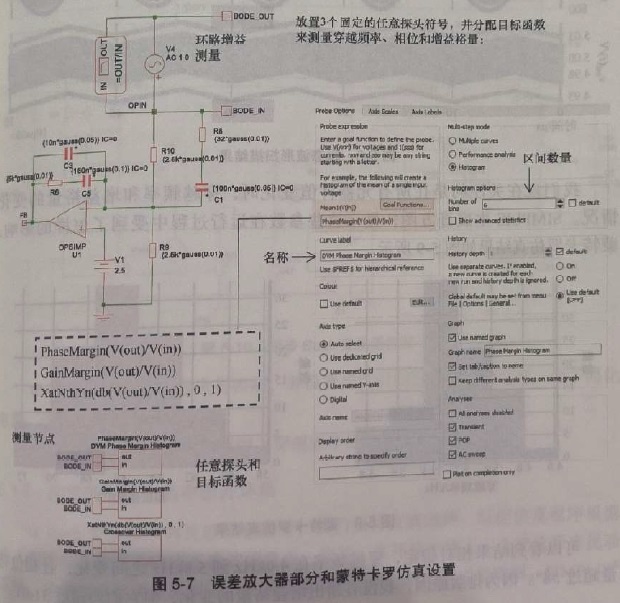

1. 参数敏感性分级：输出电容ESR、电感量为关键项（图5-7）

2. 高斯分布注入：电阻 {2.5k gauss(0.01)} 声明1%容差

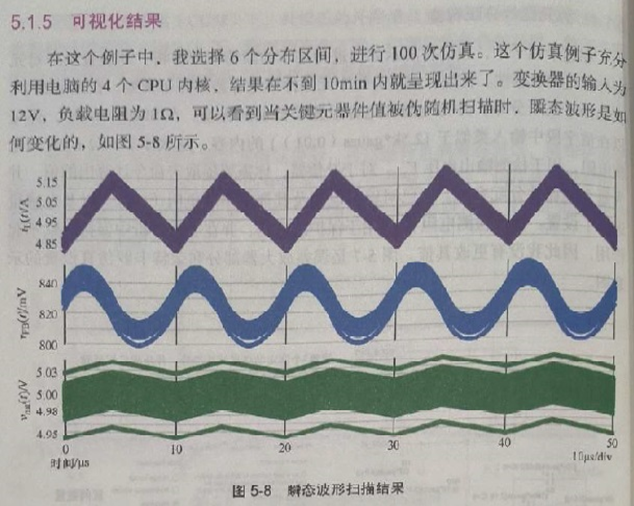

3. 多核并行扫描：100次仿真10分钟内完成（图5-8）

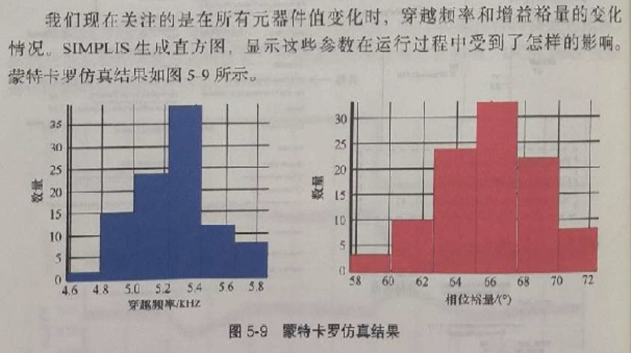

4. 裕量直方图：穿越频率4.6k-5.8kHz，相位裕量>58°（图5-9）

三、致命耦合：输入滤波器引发的隐形振荡

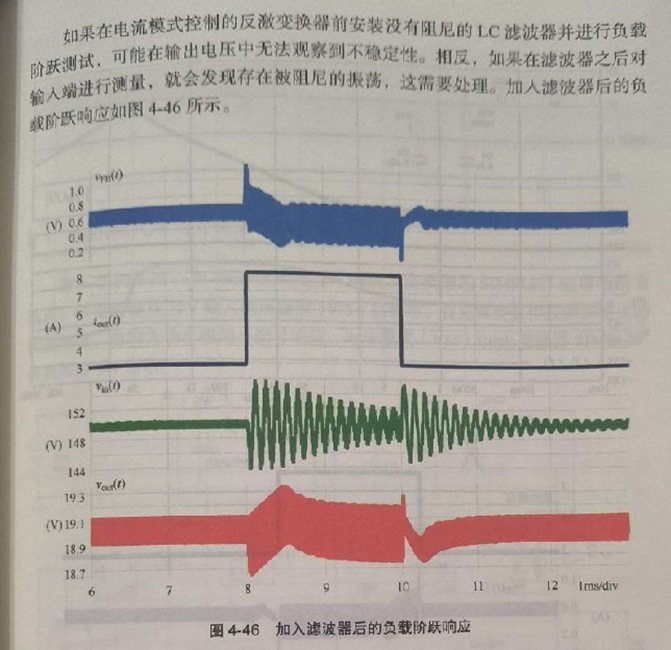

血泪案例：图4-46（P33）显示，无阻尼LC滤波器导致150V输入电压振荡！

本质矛盾：开关电源增量电阻 ZinZin​ 为负值，与滤波器输出阻抗 ZoutZout​ 交互：

当 |Z_{out}| > |Z_{in}| 且相位差180° → 振荡

解决之道：

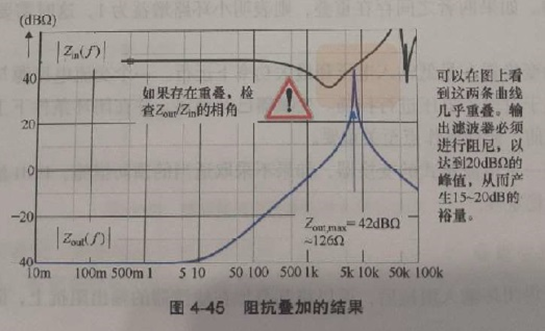

• 图4-45（P32）叠加阻抗曲线，识别42dBΩ危险峰值

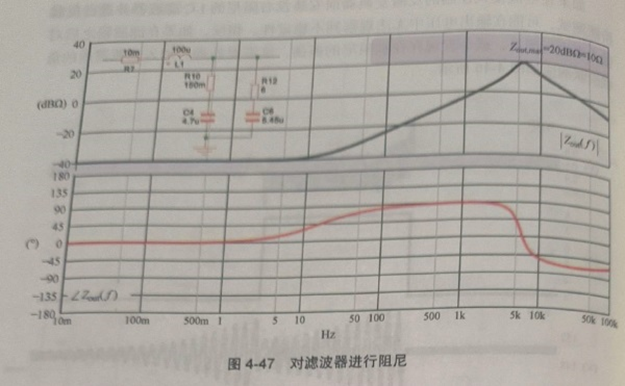

• 追加RC阻尼网络（6Ω+5.5μF），压制峰值至10dBΩ（图4-47）


工程价值总结

Basso 完成从"单个补偿器设计"到"系统级稳健性"的升华：

• 设计层：运放/光电耦合器/PID的非理想参数全量化
• 验证层：蒙特卡洛分析覆盖元件波动边界
• 系统层：输入滤波器阻抗匹配杜绝隐性失效
  这种将__可靠性前置到设计阶段__的思维，正是电源工程师跨越"实验室成功→量产暴雷"鸿沟的核心密钥。
