【上海晶珩睿莓1开发板试用体验】人脸检测

本文介绍了上海晶珩睿莓 1 开发板结合 UltrFace 模型实现人脸检测的项目设计，包括模型介绍、板端推理和摄像头动态检测两部分，并通过流程图、工程代码、效果演示等完成相关测试。

项目介绍

• 准备工作：UltraFace 模型介绍、模型下载、Weston 桌面使用等；
• 板端推理：读取本地图片并实现板端推理，包括流程图、工程代码、效果演示等；
• 动态检测：调用 USB 摄像头资源，实现动态画面捕获和实时人脸检测。

准备工作

包括 UltraFace 轻量级人脸检测模型介绍、模型下载、Weston 桌面使用等，为后续工作的顺利进行作准备。

UltraFace 模型

模型是针对边缘计算设备设计的轻量人脸检测模型。

• 在模型大小上，默认FP32精度下（.pth）文件大小为 1.04~1.1MB，推理框架int8量化后大小为 300KB 左右。
• 在模型计算量上，320x240的输入分辨率下 90~109 MFlops左右。
• 模型有两个版本，version-slim(主干精简速度略快)，version-RFB(加入了修改后的RFB模块，精度更高)。
• 提供320x240、640x480不同输入分辨率下使用widerface训练的预训练模型，更好的工作于不同的应用场景。
• 支持onnx导出。

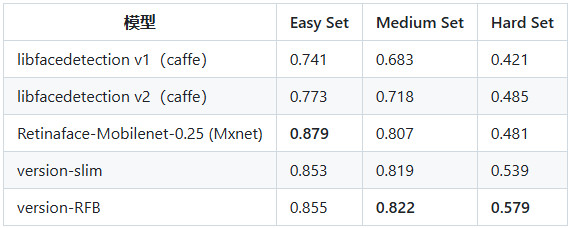

模型精度对比

在WIDER FACE val集测试精度（单尺度输入分辨率：VGA 640*480 或按最大边长640等比缩放 ）

详见：Ultra-Light-Fast-Generic-Face-Detector .

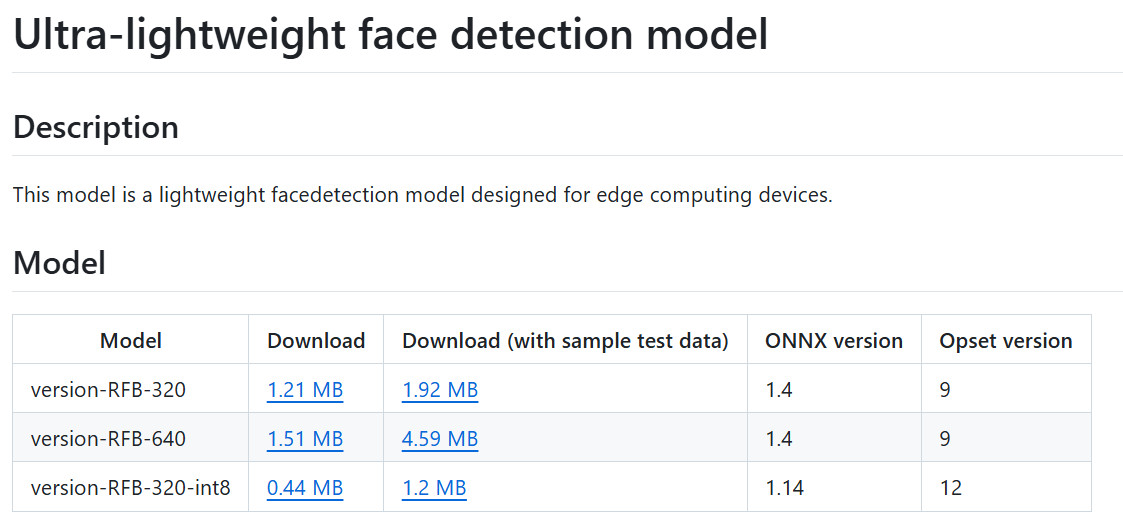

模型下载

人脸检测模型下载：ultraface - onnx/models .

Weston 桌面

Wayland 是一套 display server (Wayland compositor) 与 client 间的通信协议；

它定位于在 Linux 上替换 X 图形系统，应用程序可以使用该协议与显示服务器进行对话，以使自己可以并同时获得用户的输入；

Wayland 的显示服务器被称为合成器，应用程序就是 Wayland 的客户端；

weston 是一个 Wayland 合成器的参考实现，提供了一个基本的桌面应用环境；

睿莓 1 的 weston 桌面实现了图形硬解码；

终端输入指令启动 Weston 桌面

sudo systemctl start weston # 启动 weston 桌面
sudo systemctl stop weston # 关闭 weston 桌面
sudo systemctl restart weston # 重启 weston 桌面

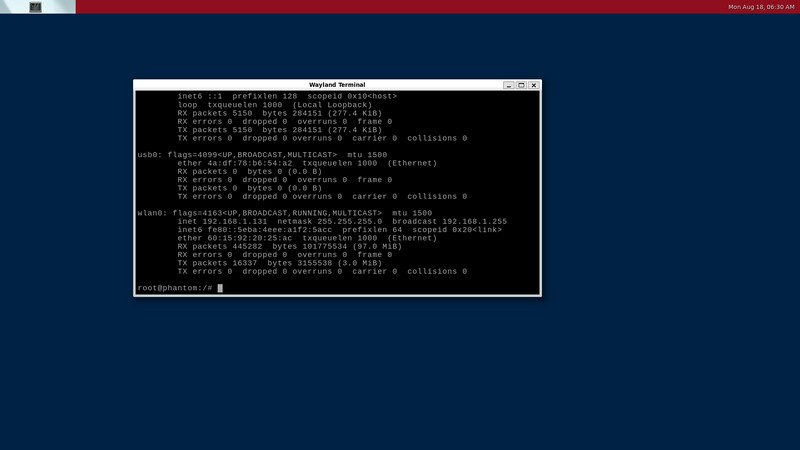

将 HDMI 数据线连接开发板和显示器，获得输出画面

板端推理

这里首先介绍单张图片输入并实现板端推理的流程，包括流程图、工程代码、效果演示。

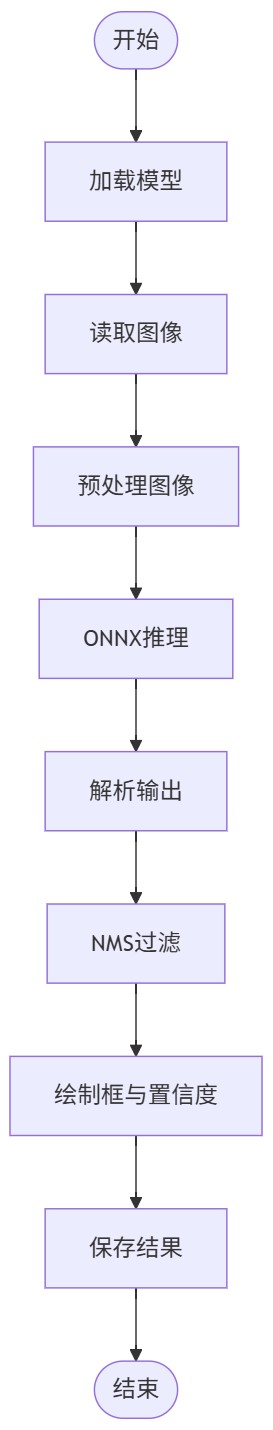

流程图

代码

终端执行 touch face_detection.py 新建文件，并添加如下代码

import cv2
import numpy as np
import onnxruntime
from pathlib import Path
import argparse

class FaceONNXDetector:
    def __init__(self, model_path: str):
        """初始化UltraFace检测器"""
        if not Path(model_path).exists():
            raise FileNotFoundError(f"模型文件不存在: {model_path}")

        # 配置ONNX Runtime选项
        sess_options = onnxruntime.SessionOptions()
        sess_options.graph_optimization_level = onnxruntime.GraphOptimizationLevel.ORT_ENABLE_ALL
        sess_options.log_severity_level = 3  # 只显示错误信息

        providers = ['CPUExecutionProvider']
        self.session = onnxruntime.InferenceSession(model_path, sess_options, providers=providers)

        self.input_name = self.session.get_inputs()[0].name
        self.input_shape = self.session.get_inputs()[0].shape

        print(f"模型输入形状: {self.input_shape}")
        print(f"模型输出数量: {len(self.session.get_outputs())}")

        self.output_dir = 'out'
        Path(self.output_dir).mkdir(exist_ok=True)

    def detect_faces(self, image: np.ndarray, conf_threshold: float = 0.7) -> list:
        """检测人脸"""
        input_tensor = self._preprocess(image)
        outputs = self.session.run(None, {self.input_name: input_tensor})
        return self._postprocess(outputs, image.shape, conf_threshold)

    def _preprocess(self, image: np.ndarray) -> np.ndarray:
        """预处理图像 - UltraFace专用"""
        # 模型期望的输入尺寸 (320, 240)
        h, w = self.input_shape[2], self.input_shape[3]
        img = cv2.resize(image, (w, h))

        # 转换为RGB并归一化
        img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
        img = img.astype(np.float32)
        img = (img - 127.0) / 128.0  # UltraFace的特殊归一化

        # 调整维度顺序
        img = np.transpose(img, (2, 0, 1))
        img = np.expand_dims(img, axis=0)
        return img

    def _postprocess(self, outputs: list, img_shape: tuple, conf_threshold: float) -> list:
        """修正后的后处理方法"""
        boxes = []
        img_h, img_w = img_shape[:2]

        scores = outputs[0][0]  # [4420, 2]
        bboxes = outputs[1][0]  # [4420, 4]

        face_probs = scores[:, 1]  # 人脸概率

        for i in range(len(face_probs)):
            if face_probs[i] > conf_threshold:
                # 转换坐标到原图尺寸
                x1 = int(bboxes[i][0] * img_w)
                y1 = int(bboxes[i][1] * img_h)
                x2 = int(bboxes[i][2] * img_w)
                y2 = int(bboxes[i][3] * img_h)

                # 边界检查
                x1 = max(0, min(x1, img_w - 1))
                y1 = max(0, min(y1, img_h - 1))
                x2 = max(0, min(x2, img_w - 1))
                y2 = max(0, min(y2, img_h - 1))

                if x2 > x1 and y2 > y1:  # 有效框检查
                    boxes.append([x1, y1, x2, y2, face_probs[i]])

        # 应用非极大值抑制
        return self.non_max_suppression(boxes)

    @staticmethod
    def non_max_suppression(boxes: list, iou_threshold: float = 0.3) -> list:
        """非极大值抑制"""
        if not boxes:
            return []

        boxes = sorted(boxes, key=lambda x: x[4], reverse=True)
        keep = []

        while boxes:
            current = boxes.pop(0)
            keep.append(current)

            boxes = [box for box in boxes
                    if FaceONNXDetector.calculate_iou(current, box) < iou_threshold]

        return keep

    @staticmethod
    def calculate_iou(box1, box2):
        """计算IOU"""
        x1 = max(box1[0], box2[0])
        y1 = max(box1[1], box2[1])
        x2 = min(box1[2], box2[2])
        y2 = min(box1[3], box2[3])

        inter = max(0, x2 - x1) * max(0, y2 - y1)
        area1 = (box1[2] - box1[0]) * (box1[3] - box1[1])
        area2 = (box2[2] - box2[0]) * (box2[3] - box2[1])

        return inter / (area1 + area2 - inter)

    def visualize(self, image: np.ndarray, boxes: list) -> np.ndarray:
        """可视化检测结果"""
        for box in boxes:
            x1, y1, x2, y2, conf = box
            x1, y1, x2, y2 = map(int, [x1, y1, x2, y2])

            # 绘制矩形框
            color = (0, 255, 0) if conf > 0.9 else (0, 0, 255)
            thickness = 2 if conf > 0.9 else 1
            cv2.rectangle(image, (x1, y1), (x2, y2), color, thickness)

            # 绘制标签
            label = f"{conf:.2f}"
            (w, h), _ = cv2.getTextSize(label, cv2.FONT_HERSHEY_SIMPLEX, 0.5, 1)
            cv2.rectangle(image, (x1, y1 - h - 5), (x1 + w, y1), color, -1)
            cv2.putText(image, label, (x1, y1 - 5),
                       cv2.FONT_HERSHEY_SIMPLEX, 0.5, (0, 0, 0), 1)
        return image

def main():
    parser = argparse.ArgumentParser(description='UltraFace人脸检测')
    parser.add_argument('model', help='UltraFace ONNX模型路径')
    parser.add_argument('image', help='要检测的图像路径')
    parser.add_argument('--conf', type=float, default=0.7,
                       help='置信度阈值 (默认: 0.7)')
    args = parser.parse_args()

    try:
        detector = FaceONNXDetector(args.model)
        image = cv2.imread(args.image)
        if image is None:
            raise ValueError("无法读取图像文件")

        print("\n正在检测人脸...")
        boxes = detector.detect_faces(image, args.conf)

        print(f"\n检测到 {len(boxes)} 张人脸:")
        for i, box in enumerate(boxes, 1):
            print(f"{i}. 位置: {list(map(int, box[:4]))}, 置信度: {box[4]:.4f}")

        result_img = detector.visualize(image.copy(), boxes)
        output_path = f"{detector.output_dir}/{Path(args.image).stem}_out.jpg"
        cv2.imwrite(output_path, result_img)
        print(f"\n结果已保存到: {output_path}")

    except Exception as e:
        print(f"错误: {str(e)}")
        exit(1)

if __name__ == "__main__":
    main()

保存代码；

效果

终端执行如下指令，运行人脸检测程序

python face_detection.py model/version-RFB-320.onnx image/friends.jpg

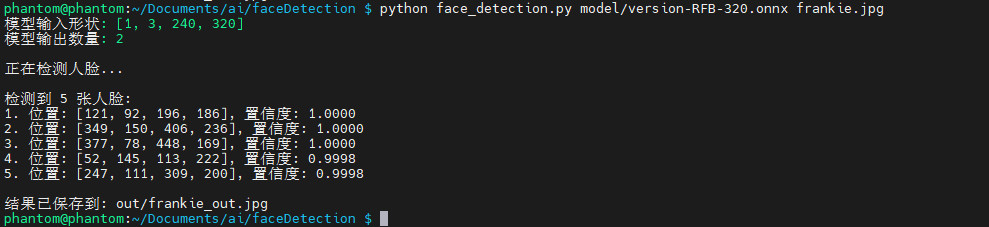

加载模型和目标图片，处理后打印识别结果

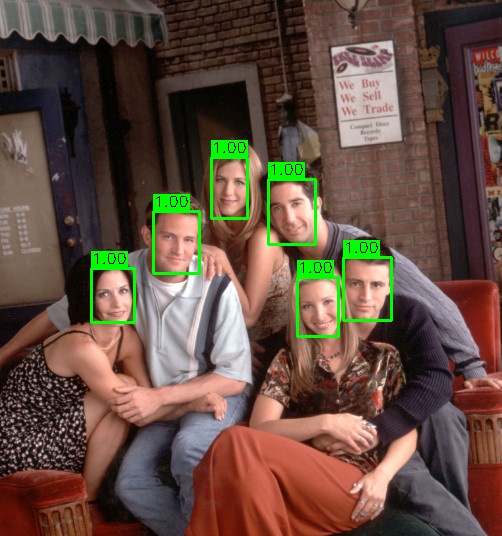

Friends

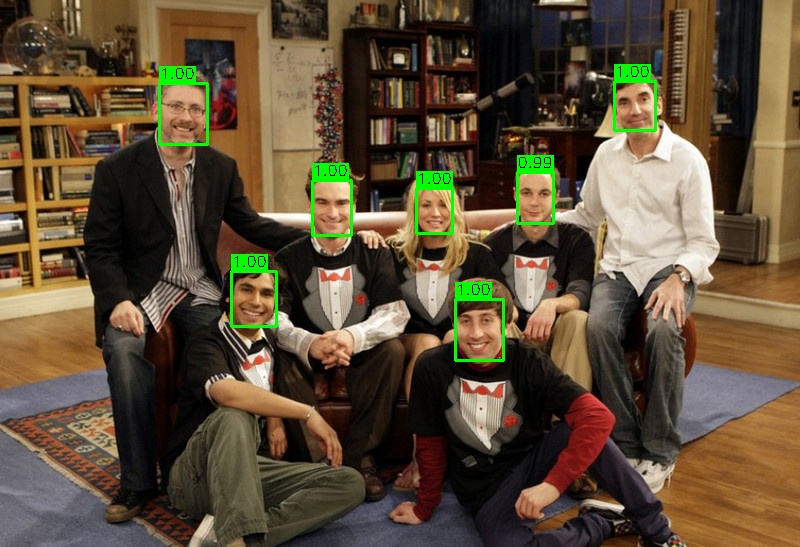

The Big Bang Theory, TBBT

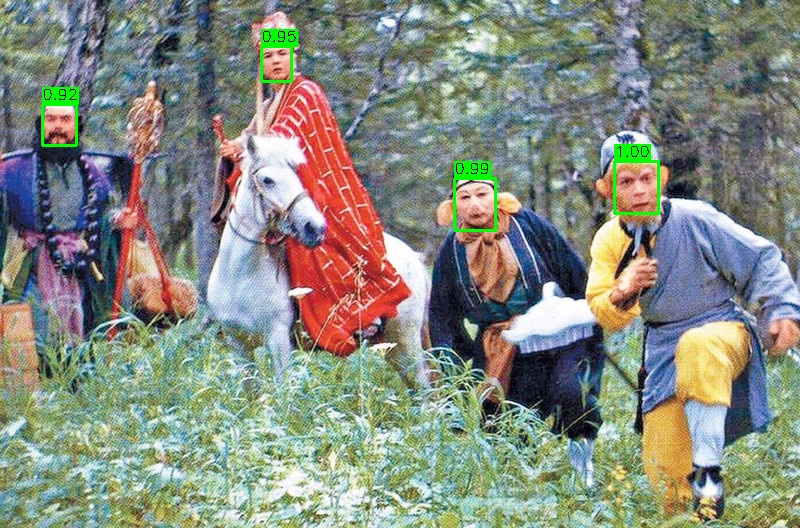

The Journey to the West, JTTW

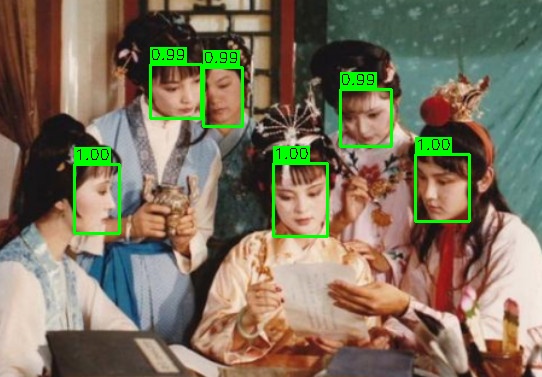

The Dream of Red Mansion, DRM

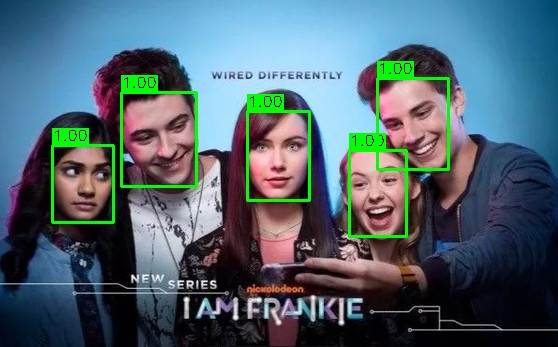

Frankie

动态检测

在实现板端推理的基础上，调用 USB 摄像头资源，实现动态画面捕获和实时人脸检测。

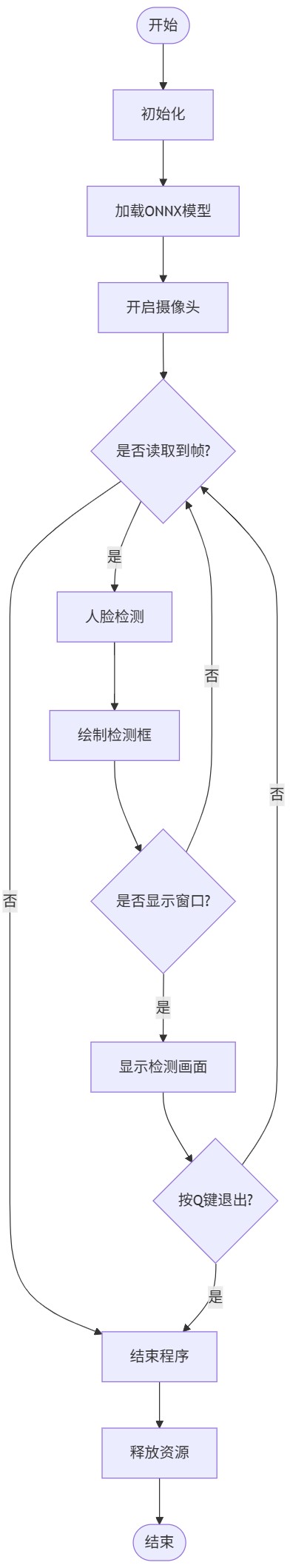

流程图

代码

终端执行 touch face_detection_camera.py 新建文件，并添加如下代码

import cv2
import numpy as np
import onnxruntime
import argparse
import os
os.environ['TF_CPP_MIN_LOG_LEVEL'] = '3'  # 隐藏TensorFlow冗余日志
import logging
logging.getLogger('onnxruntime').setLevel(logging.ERROR)  # 隐藏ONNX Runtime警告

class FaceDetector:
    def __init__(self, model_path: str):
        # 配置ONNX Runtime只显示错误
        sess_options = onnxruntime.SessionOptions()
        sess_options.log_severity_level = 3
        sess_options.graph_optimization_level = onnxruntime.GraphOptimizationLevel.ORT_ENABLE_ALL

        # 初始化模型
        self.session = onnxruntime.InferenceSession(
            model_path,
            sess_options,
            providers=['CUDAExecutionProvider', 'CPUExecutionProvider']
        )
        self.input_name = self.session.get_inputs()[0].name
        self.input_shape = self.session.get_inputs()[0].shape
        print(f"模型加载成功 | 输入尺寸: {self.input_shape}")

    def detect(self, frame):
        # 预处理
        input_tensor = self._preprocess(frame)

        # 推理
        outputs = self.session.run(None, {self.input_name: input_tensor})

        # 后处理
        boxes = self._postprocess(outputs, frame.shape)
        return boxes

    def _preprocess(self, frame):
        h, w = self.input_shape[2], self.input_shape[3]
        img = cv2.resize(frame, (w, h))
        img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
        img = img.astype(np.float32)
        img = (img - 127.0) / 128.0  # UltraFace专用归一化
        img = np.transpose(img, (2, 0, 1))
        img = np.expand_dims(img, axis=0)
        return img

    def _postprocess(self, outputs, img_shape):
        boxes = []
        img_h, img_w = img_shape[:2]

        # 修正置信度提取方式
        scores = outputs[0][0][:, 1]  # 只取人脸类别的置信度
        bboxes = outputs[1][0]

        for i in range(len(scores)):
            conf = float(scores[i])
            if conf > 0.7:  # 置信度阈值
                x1 = int(bboxes[i][0] * img_w)
                y1 = int(bboxes[i][1] * img_h)
                x2 = int(bboxes[i][2] * img_w)
                y2 = int(bboxes[i][3] * img_h)

                # 边界检查
                x1, y1 = max(0, x1), max(0, y1)
                x2, y2 = min(img_w-1, x2), min(img_h-1, y2)

                if x2 > x1 and y2 > y1:
                    boxes.append([x1, y1, x2, y2, conf])

        return self._nms(boxes)

    def _nms(self, boxes, iou_thresh=0.3):
        if len(boxes) == 0:
            return []

        boxes = sorted(boxes, key=lambda x: x[4], reverse=True)
        keep = []

        while boxes:
            current = boxes.pop(0)
            keep.append(current)
            boxes = [box for box in boxes
                    if self._iou(current, box) < iou_thresh]

        return keep

    def _iou(self, box1, box2):
        x1 = max(box1[0], box2[0])
        y1 = max(box1[1], box2[1])
        x2 = min(box1[2], box2[2])
        y2 = min(box1[3], box2[3])

        inter = max(0, x2-x1) * max(0, y2-y1)
        area1 = (box1[2]-box1[0])*(box1[3]-box1[1])
        area2 = (box2[2]-box2[0])*(box2[3]-box2[1])

        return inter / (area1 + area2 - inter + 1e-6)  # 避免除零

def main():
    parser = argparse.ArgumentParser(description='实时人脸检测')
    parser.add_argument('model', help='ONNX模型路径')
    parser.add_argument('--camera', type=int, default=0, help='摄像头索引')
    args = parser.parse_args()

    detector = FaceDetector(args.model)

    cap = cv2.VideoCapture(args.camera)
    cap.set(cv2.CAP_PROP_FRAME_WIDTH, 640)
    cap.set(cv2.CAP_PROP_FRAME_HEIGHT, 480)

    try:
        while True:
            ret, frame = cap.read()
            if not ret:
                print("无法获取摄像头画面")
                break

            # 检测人脸
            boxes = detector.detect(frame)

            # 绘制结果
            for box in boxes:
                x1, y1, x2, y2, conf = box
                color = (0, 255, 0) if conf > 0.9 else (0, 0, 255)
                cv2.rectangle(frame, (x1, y1), (x2, y2), color, 2)

                # 显示修正后的置信度（保留2位小数）
                cv2.putText(frame, f"{conf:.2f}", (x1, y1-10),
                           cv2.FONT_HERSHEY_SIMPLEX, 0.6, color, 2)

            cv2.imshow('Face Detection', frame)
            if cv2.waitKey(1) & 0xFF == ord('q'):
                break

    finally:
        cap.release()
        cv2.destroyAllWindows()
        print("检测已停止")

if __name__ == "__main__":
    main()

• 保存代码；

PS：高置信度 (>0.9) 显示绿色框，低置信度显示红色框。

效果

终端执行如下指令，运行摄像头实时人脸检测

python face_detection_camera.py model/version-RFB-320.onnx

指定摄像头

python face_detection.py model/ultraface.onnx --camera 1

按键盘 Q 键退出检测。

终端打印输出

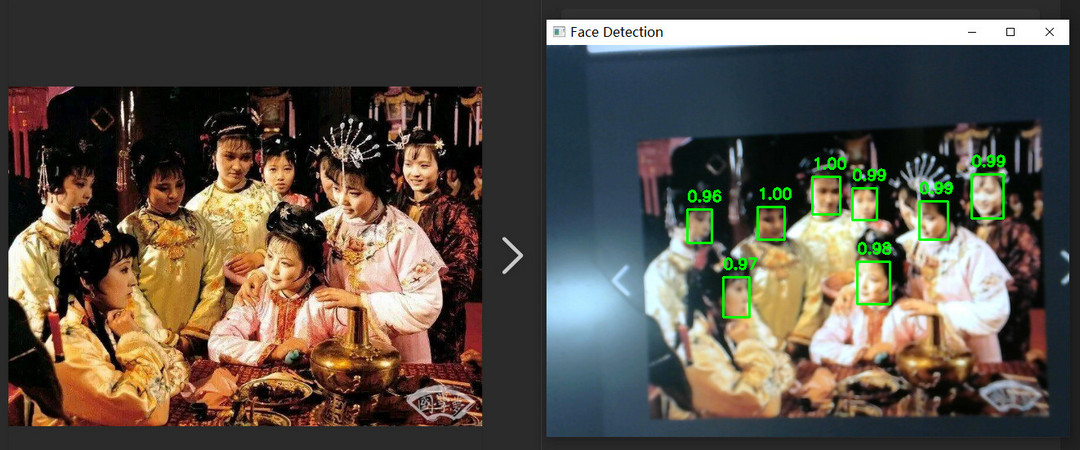

摄像头采集画面和人脸检测效果

动态演示见底部视频。

总结

本文介绍了上海晶珩睿莓 1 开发板结合 UltrFace 模型实现人脸检测的项目设计，包括模型介绍、板端推理和摄像头动态检测两部分，并通过流程图、工程代码、效果演示等完成相关测试，为该产品在人工智能领域的快速开发和应用提供了参考。
