【RA-Eco-RA4M2开发板评测】SPI点亮16级灰阶OLED显示屏

gtbestom

2025-5-5 15:12:11 3842 单片机瑞萨

1

瑞萨 RA4M2R7FA4M2AD3CFP 有 1 个 SPI 接口，除此之外，还有 6 个 SCI 接口可以实现 Simple SPI 功能，这次使用 RA4M2 的 SPI0 接口来驱动 OLED 屏

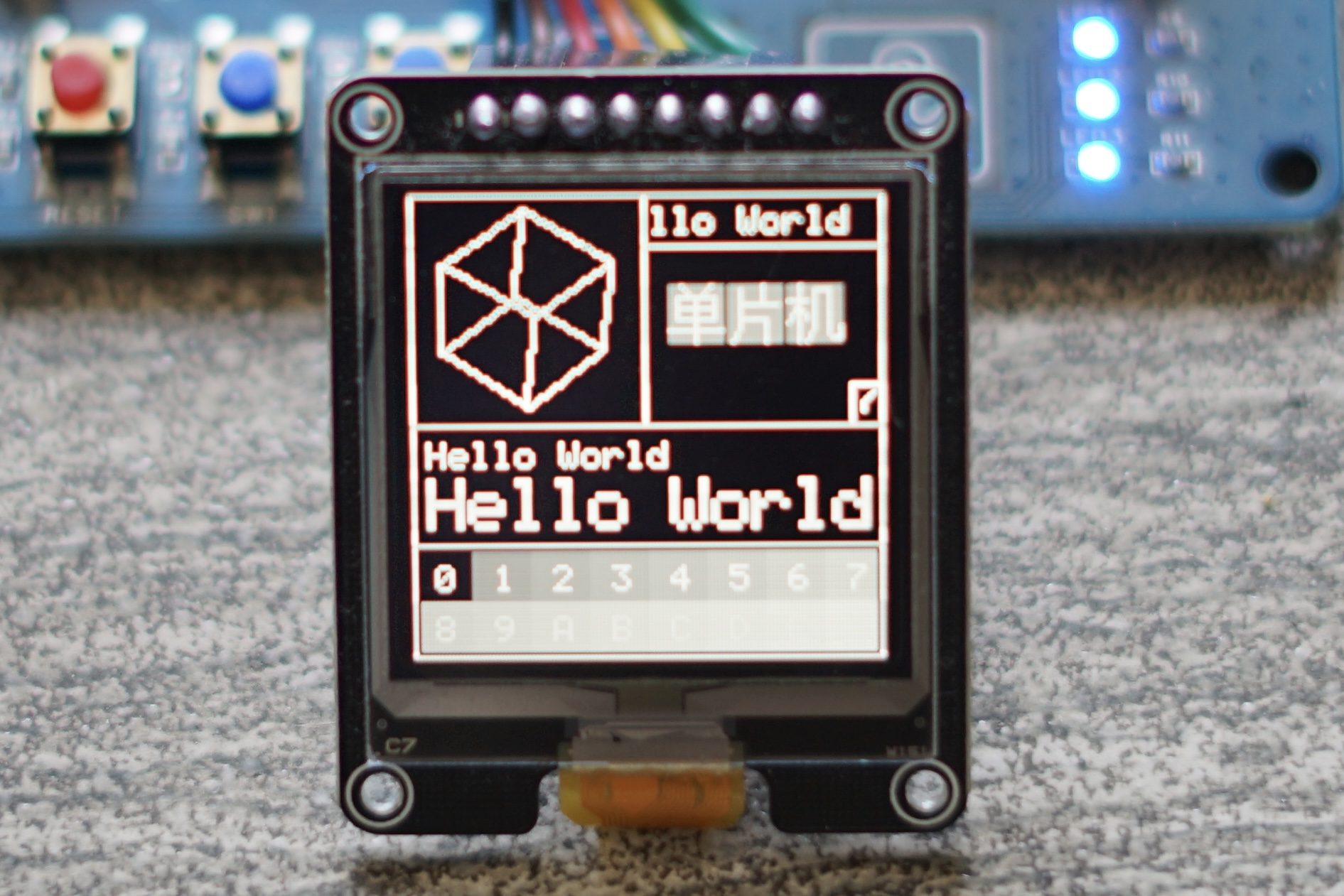

SSD1327 是一款 128x128像素的 OLED 控制器，并且能够支持 16 位灰度显示，效果如图：

接口定义如下：

引脚	功能
P111	SCK
P109	MOSI
P209	DC
P210	RST
P208	CS

使能硬件 SPI0 功能，在 RASC 上配置如下：

引脚配置：

SPI 外设配置：

配置 SPI0 速率 32Mbps，使能后即可使用以下函数初始化 SPI0 接口：

fsp_err_t err = R_SPI_Open(&g_spi0_ctrl, &g_spi0_cfg);

使用以下函数发送数据：

fsp_err_t err = R_SPI_Write(&g_spi0_ctrl, &dat, 1, SPI_BIT_WIDTH_8_BITS);

未使用 DMA，采用的是中断清除标志位方式进行 SPI 数据发送，代码如下：

void SPI0_Tx1B(u16 dat)
{
    while (gf_SPI0_Busy);
    gf_SPI0_Busy = 1;
    fsp_err_t err = R_SPI_Write(&g_spi0_ctrl, &dat, 1, SPI_BIT_WIDTH_8_BITS);
    assert(err == FSP_SUCCESS);
}

中断函数中清除发送忙标志位：

void spi_callback (spi_callback_args_t * p_args)
{
    if (SPI_EVENT_TRANSFER_COMPLETE == p_args->event)
    {
        gf_SPI0_Busy = 0;
    }
}

设置好 SPI 接口后，就可以进行初始化寄存器配置和图像显示了，效果见视频
