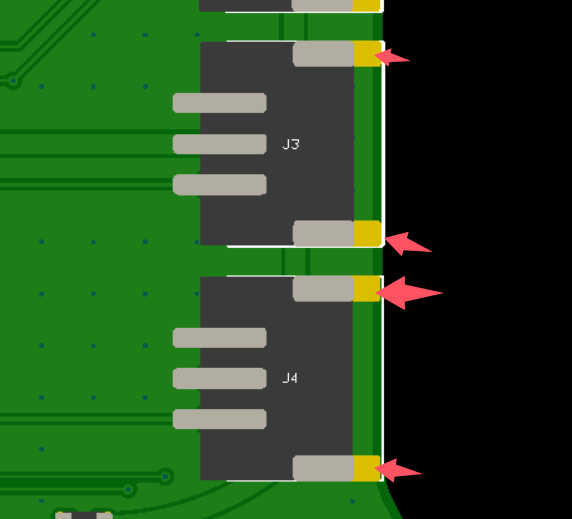

Gerber文件中元件与焊接无法对齐

Gerber文件是一种广泛使用的文件格式，用于描述PCB（印刷电路板）的制造过程。当你提到元件与焊接无法对齐时，这可能是由于Gerber文件转换过程中的一些常见问题导致的。以下是一些可能导致这个问题的原因，以及相应的解决方案：

1. **转换过程中的精度损失**：
   - Gerber文件转换过程中可能会有精度损失，尤其是在从高级设计软件（如Altium Designer）导出到Gerber格式时。确保在转换过程中使用正确的单位和精度设置。

2. **层对齐问题**：
   - 确保所有相关的Gerber层（如顶层、底层、丝印层等）都正确对齐。如果层之间存在微小的偏移，可能会导致元件与焊接无法对齐。

3. **设计软件与Gerber标准的差异**：
   - 不同的设计软件可能对Gerber标准的解释存在差异。检查你的设计软件是否完全符合Gerber标准，或者是否存在已知的兼容性问题。

4. **文件损坏或不完整**：
   - 确保Gerber文件没有损坏，并且所有必要的文件都已包含。有时候，文件传输过程中可能会损坏，或者在导出时某些文件未被正确包含。

5. **DFM分析工具的问题**：
   - 确保你使用的DFM分析工具能够正确解析Gerber文件。有些工具可能对特定格式的支持不够完善。

6. **设计规则检查（DRC）**：
   - 在转换Gerber文件之前，使用设计规则检查工具检查PCB设计，确保所有设计都符合制造要求。

7. **手动调整**：
   - 如果问题无法通过自动化解决，可能需要手动调整Gerber文件中的某些参数，以确保元件与焊接能够正确对齐。

8. **咨询专家**：
   - 如果上述方法都无法解决问题，可能需要咨询PCB制造或设计领域的专家，他们可能能提供更具体的解决方案。

9. **使用原始设计文件进行DFM分析**：
   - 如果Gerber文件转换后的问题无法解决，而直接使用AD源文件进行DFM分析没有问题，那么可以考虑直接在设计软件中进行DFM分析，或者寻找能够直接处理AD文件的DFM工具。

解决这类问题通常需要对PCB设计和制造流程有深入的了解。如果你不熟悉这些流程，可能需要寻求专业人士的帮助。

你这个 器件的 lib  可能出问题了， 就是你的 3d 模型 和footprint 错位了，

可以在SMT分析的第三步“元件库匹配”环节调整 元件库位置
