【迪文COF结构智能屏试用体验】开箱+环境搭建

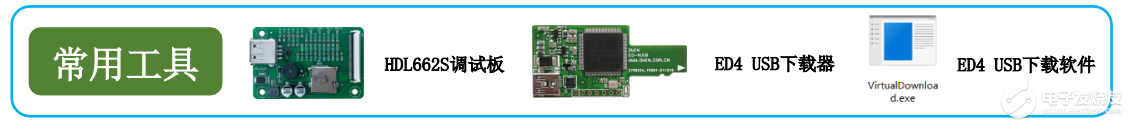

  准备用HDL662S调试板下载及通讯。
  要进行下载测试的方法之一是准备编译好的相应例程及一个文件格式为fat32
TF卡和连接电脑读卡器。

T5L_ASIC视频教学
http://inforum.dwin.com.cn:20080 ... display&fid=143

COF（chip on FPC）智能屏说明
http://inforum.dwin.com.cn:20080 ... thread&tid=4699
智能屏是基于迪文低功耗双核T5L0 ASIC，将整个智能屏核心电路放到液晶模组FPC上，集成整合触摸屏（RTP为框贴，CTP为OCA全贴合），并把用户CPU核的IO、UART、CAN、AD、PWM等接口引出到FPC接口上的产品，极其适合结构要求轻、薄，成本要求苛刻，生产简单的消费类产品应用。

主要特点如下：
（1）基于 T5L0 双核 ASIC，GUI 和 OS 核均运行在 200MHz 主频，功耗极低。
（2）8Mbytes 低成本 SPI Flash，JPEG 图片、图标压缩存储，可以指定背景图片存储空间大小。
（3）512Kbytes Nor Flash 片内用户数据库，128Kbytes 数据变量空间。
（4）支持标准 T5 DWIN OS 平台或 8051 开发 OS CPU 核：
        50Pin FPC 引出 22 个 IO、3 路 UART、1 路 CAN 接口、5 路 AD、2 路 PWM，提供定制服务。
        4 路 AD 值通过 UART3 实时传递给 OS 核，每路高达 16KSPS 采样率。
       通过 UART3 实时控制 2 路 PWM，最快 32uS 更新一次。
（5）20mS DGUS 周期，UI 极其流畅。
        支持预装组态模块开发模式，大幅度提升 UI 开发速度和质量。
（6）显示变量可以在应用中开启、关闭或修改，实现复杂的显示组合功能。
（7）触控指令可以在应用中开启、关闭或修改，实现复杂的触控组合功能。
（8）支持 SD 接口下载和配置，下载文件统计显示。
（9）支持电容触摸屏灵敏度调节，方便用户前装面板（最厚到 6mm 钢化玻璃）应用。
（10）超薄、高集成度的 COF 结构，提供极高的性价比和设计简化。

软件工具链接：http://inforum.dwin.com.cn:20080 ... ewthread&tid=72
内核更新记录：
T5L_UI_DGUS2_V45_COF_20211216  修复了一些已知的问题。
T5L_UI_DGUS2_V45_COF_20211221  修复了一些已知的问题。
T5L_UI_DGUS2_V45_COF_20211223  优化了RTP驱动。
T5L_UI_TA_V14_COF_20211223.BIN  支持TA指令集开发模式。
T5L_UI_DGUS2_V45_COF_20211231  修正了写片外NOR Flash 相关BUG。
T5L_UI_DGUS2_V45_COF_20220118 修复了一些已知的问题。
T5L_UI_DGUS2_V47_COF_20220224 修复了一些已知的问题。

DGUS ToolV7.624版本软件说明
DGUS ToolV7.624版本软件适用于迪文2019年正式发布的基于T5L的DGUSII开发模式。
软件支持整体预览仿真、批量修改；支持在线下载。  支持0#灰度无锯齿字库生成。
触控、显示类控件丰富，所有控件采用分栏点击下拉后选择，操作界面在软件图标选项点击有帮助文字提示，非常适合初学者使用。
T5L有55nm、40nm两个版本，并集成了8通道12bit AD，针对有精美UI需求的中小尺寸消费类智能屏和整体解决方案应用设计。T5L采用JPEG模式存储图片、图标，用小容量SPI Flash取代昂贵的NAND Flash，使得基于T5L的智能屏（DGUS II开发方式）整体成本大幅度降低。
T5L已于2018年底正式研发成功，于2019年Q1量产。
T5L分为2种开发模式，TA指令集和DGUSII, 用户通过sd卡插卡升级内核就可以互相替换开发模式（指令集模式的软件下载请参考另外一个帖子。）
24位真彩色显示，目前市面主流串口屏都还是16位色的显示的情况下，迪文T5L的推出感觉像是一股清流。
2、新功能特别地支持图标、弹出菜单、弹出键盘等透明背景模式，支持滑动翻页、滑动窗口等更炫酷的触摸操作，使人机交互体验更具有冲击力，为产品增色；
3、显示刷新速度T5L（20ms），os功能更强大，单独的一个内核跑GUI程序，一个内核跑OS，支持中断、定时器等功能。
4、能支持80c51的keil编程。
5、支持联网功能，可以和迪文云连接。
6、T5L采用JPEG解压处理技术，不但降低了falsh成本，也使远程更新图片传输的数据降低，尤其方便于物联网的应用。
T5L是迪文自己设计并量产的第二颗IC，成本进一步压缩，其良好的性能和低廉的价格，对传统的单色屏、断码屏将会带来一次新的行业革命，为市场倾入更多的活力，
尤其是市面上众多用户已经在2019年份发布开始，短时间内，成功开发完成并量产，在美容、医疗保健、仪器仪表，小家电、电梯...等行业赢得了良好的口碑。

T5L该产品极具市场竞争力，此外迪文还支持用户采用IC+液晶+TP的开发模式，T5L该芯片的量产标志着迪文已经成为具备产业链完全整合能力的综合性的大型企业。
代表型号：DMG80480l070_01WTR、DMG72720C041_03W（液晶触摸类别IPS、Incell ）、DMG12720C050_03W（液晶触摸类别IPS、Incell ）、MVG06 （ VGA输出 接口接电视、显示器）、DMG80600C104_03W 等，型号尺寸总多。

软件支持Win8、Win7、Vista、XP等Windows系统，部分系统需要安装DotNetFx2.0运行环境。（软件有切换中英文语言版本使用选项）。
此软件不用安装，解压后直接运行DGUS Tool V7.624.exe即可正常工作

达到预期状态。
开箱+ 环境搭建 结束
