计算整流器的输入电容大小的关系式有哪些?

72 电压 电容器 电流
分享
计算整流器的输入电容大小的关系式有哪些?
0
2021-4-21 06:24:27   评论 分享淘帖 邀请回答

相关问题

1个回答
  对整流器输入电容的大小考虑通常都很模糊,因此通常做法是选取大尺寸的电容器。如果纹波电压足够低,那么一切都好(见图a)。但如果纹波电压比较高,就需要增大输入电容器的尺寸。有的人试图计算出纹波百分数,但我认为这种方法没多大用处,因为设计工程师通常倾向于使波形可视化,就像用示波器看到的一样,即上限电压为最小电容电压的锯齿波。

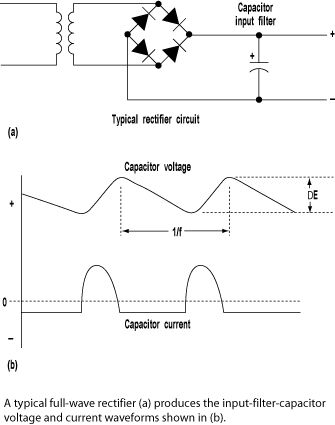

  图1 整流器电流波形图
  当我还在上学时,我得到一个简单的计算输入电容大小的关系式,该关系式在我的职业生涯中使用过无数次,现在我写出来与大家共享。
  C=(0.7×I)/(ΔE×f) (1)
  其中,C等于以法拉为单位的电容值,I等于以安培为单位的负载电流,ΔE等于峰-峰纹波电压,f等于纹波频率(一般全波为120Hz,半波为60Hz),0.7为整流器电流占空因数的补偿系数,这里假设占空因数为0.3(见图b)。
  这个等式是从下面几个基本关系式得来的:
  (电荷=电容×电压)
  (电压=电荷/时间)
  (频率=1/周期)
  假设在每个周期中,电容提供70%的负载电流,而整流器提供30%的负载电流。将某一典型案例的数据:I = 1A、ΔE=1V、f=120Hz代入等式
  (1),即可计算出电容值C=5833uF。
