如何利用OrCAD Capture CIS快速放置元器件?

72 元器件 CIS 变压器
分享
如何利用OrCAD Capture CIS快速放置元器件
0
2021-4-21 07:04:33   评论 分享淘帖 邀请回答

相关问题

1个回答
  OrCAD Capture CIS的cis explorer是一个很好的放置元器件的工具,充分利用cis explorer就可以减少大家自己新建元器件或者查找元器件的工作。

  首先OrCAD Capture CIS
  首先我们把DISCRETE.OLB这个基本库加载到库里,DISCRETE.OLB包含了我们绘制原理图是的基本元器件共872个零件,存放分立式元件,如电阻,电容,电感,开关,变压器等常用零件。
  而剩下的元器件我们都可以提供cis explorer查找并放置。

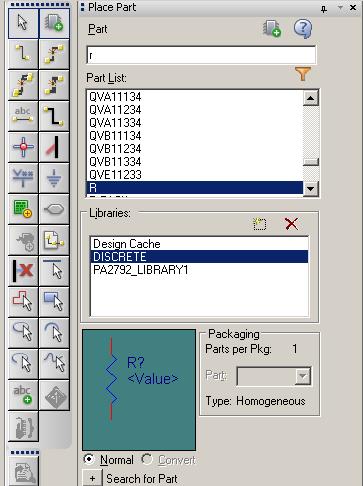

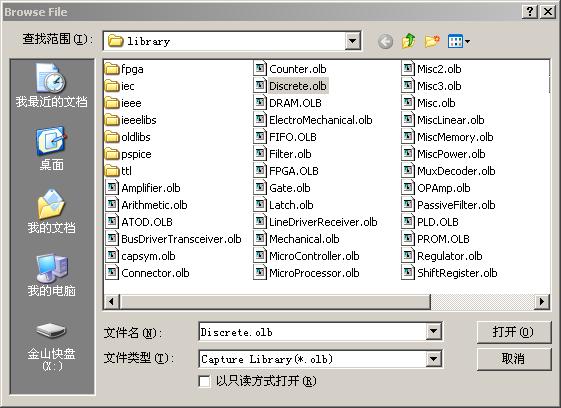

  1、打开OrCAD Capture CIS中的原理图,快捷键P调出放置元器件库对话框,加载DISCRETE.OLB。

  这时候就可以放置常用的元器件了。

  当然这些元器件都是普通的电容】电阻等等,需要放置运放等等集成IC就无能为力,电容你可以加载或者搜索自带库的元器件。
  但使用cis explorer的网络元器件库,就更加方便明了,还可以直接下载datasheet文件。
  在原理图编辑页面,快捷键Z或者鼠标右键选择“place database part”都这样打开cis explorer页面。

  在打开的cis explorer页面中选择正下方的internet component assistant(ICA),就可以跳出
  选择页面里的

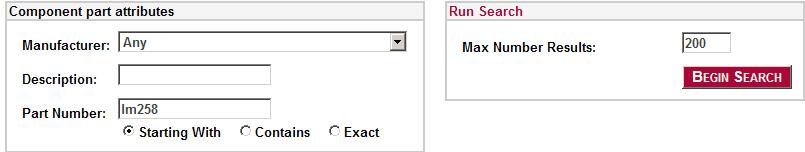

  在part number 里输入你需要查找的元器件,并点击右边的begin search 。

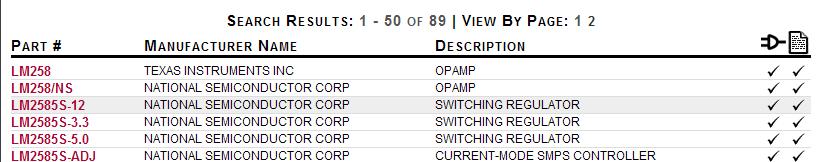

  搜索到的内容就显示在搜索结果页面

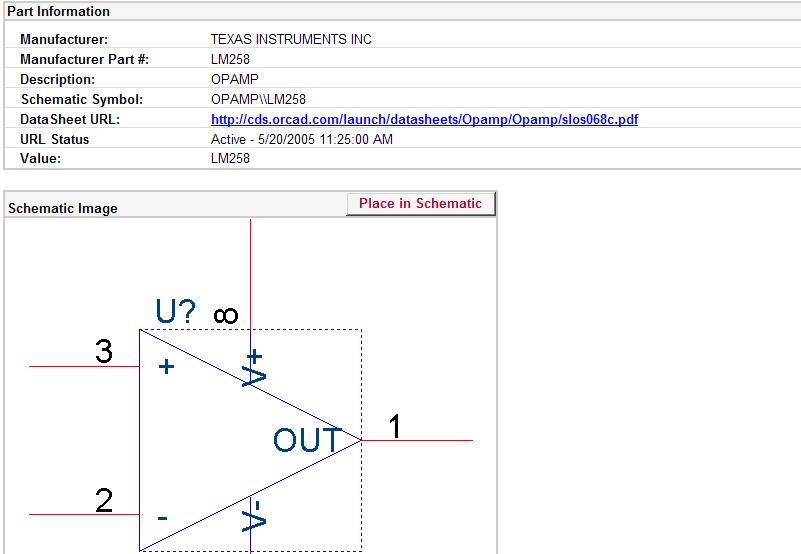

  选择适合你需要的元器件。元器件的原理图元件和datasheet链接,点击place in schematic就可以放置到你的原理图中。

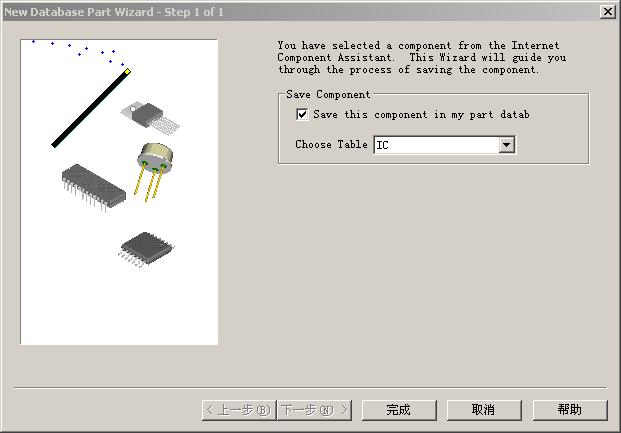

  选择保存类型。

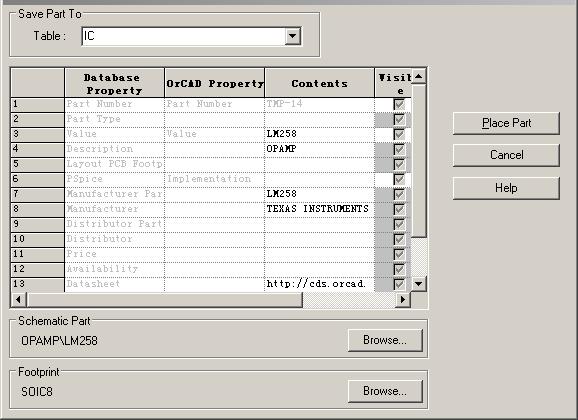

  点击完成,跳出元器件保存对话框。在footprint中可以点击browse 调出封装指定

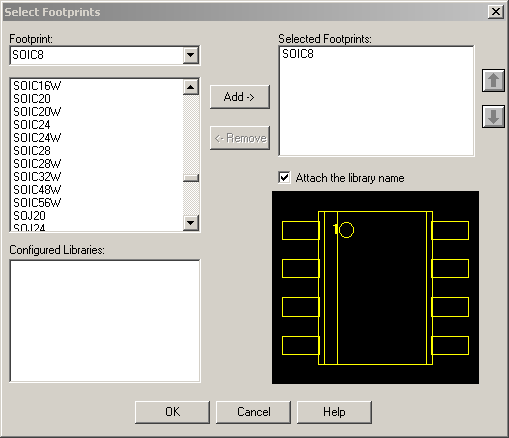

  选择封装,并点击Add添加,仔点击OK。

  回到这里点击placepart就可以放置元器件了。
