深入的介绍下IO-Link系统

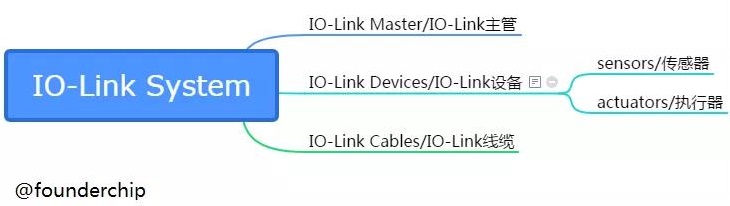

　　IO-Link系统由三部分组成：
　　1）IO-Link主管（IO-Link Master）；
　　2）IO-Link设备（IO-Link Devices）；
　　3）IO-Link线缆（IO-Link Cables）；
　　其中，IO-Link设备包括现场的传感器和执行器；IO-Link线缆是一种标准的3芯或5芯线缆；IO-Link主管有一个或几个IO-Link接口，每一个IO-Link设备通过线缆连接到一个IO-Link接口上（IO-Link系统是一种点对点的通信系统）；
　　IO-Link系统总览图如下：
　　
　　在初始上电后，IO-Link设备总是处于SIO模式。“SIO”模式也称为“标准IO模式（Standard I/O模式）”，该模式下设备的IO-Link接口被视为标准的数字量输入/输出通道。
　　IO-Link主管的各个IO-Link接口可以通过软件（S7-PCT）来配置成：标准数字量输入（DI）/标准数字量输出（DO）模式或者IO-Link通信（IO-Link Communication）模式。
　　当IO-Link主管（IO-Link Master）的端口被配置成标准数字量输入或者标准数字量输出时，可以像使用普通数字量输入/输出模块一样来使用它；当IO-Link主管的端口被配置为IO-Link通信（IO-Link Communication）模式时，IO-Link主管会尝试去连接该端口所连接的IO设备。
　　在IO-Link通信模式下，IO-Link主管会发送预先定义好的信号并等待IO-Link设备的应答。
　　首先，IO-Link主管会以最高的波特率来发送信号，如果没有应答，就会使用低一级的波特率来继续发送信号；对于IO-Link设备而言，通信波特率是已经确定的，当收到IO-Link主管的请求信号后，会对IO-Link主管做出应答，这样双方就建立了通信；这个过程被称作IO-Link设备的唤醒（Wakeup）。
　　当IO-Link设备被唤醒后，IO-Link主管与IO-Link设备之间首先互换通信参数，之后就开始周期性的数据交换。
　　一个IO-Link系统可以交换三种数据：
　　1）周期性过程数据（过程输入/输出）；
　　2）设备参数；
　　3）事件（非周期性数据）；
　　IO-Link设备描述（IO-Link Device Description，IODD）包含了IO-Link设备的全部信息。利用IO-Link的配置工具S7-PCT和IODD，可以对连接到IO-Link主管的设备进行配置。
