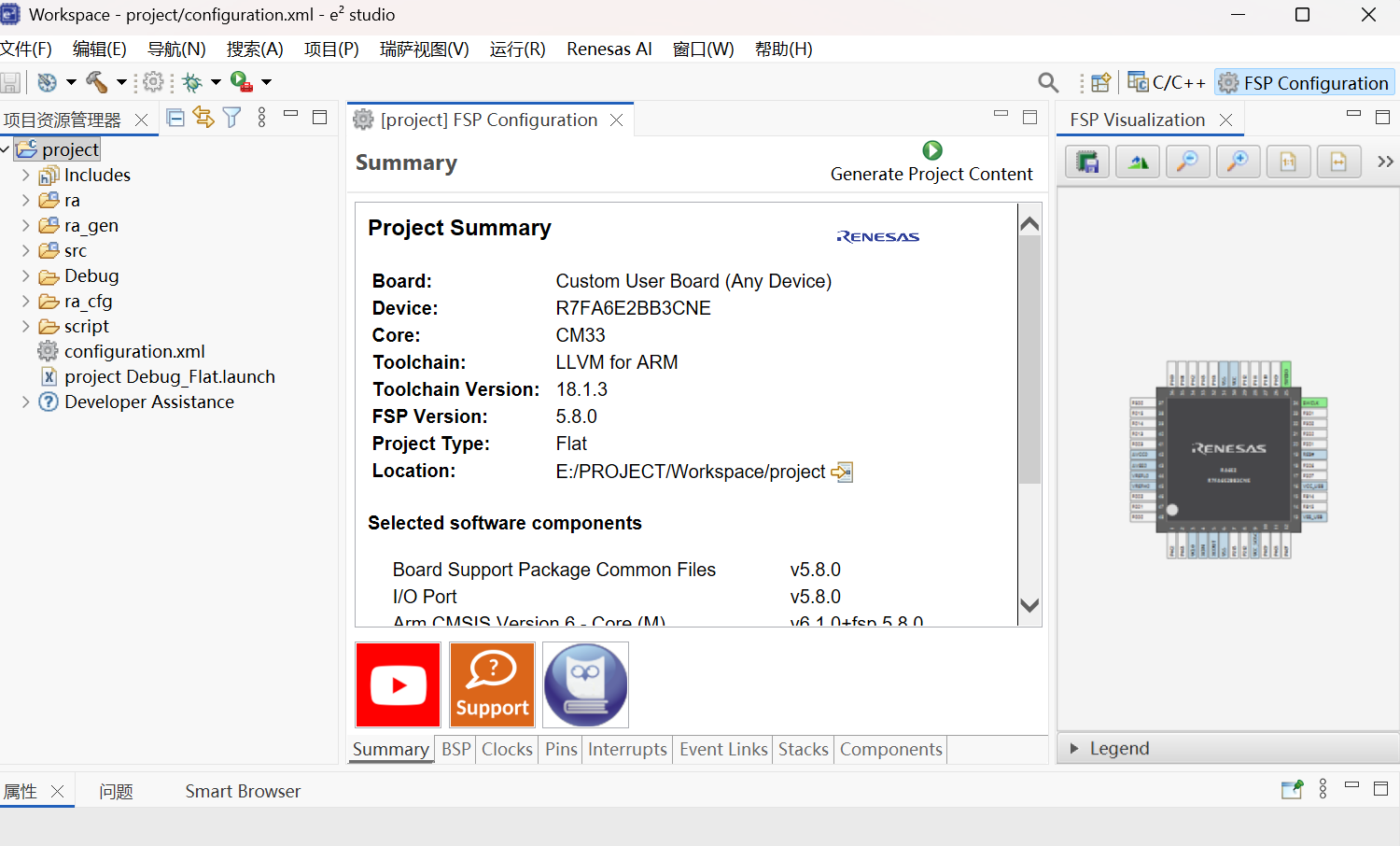

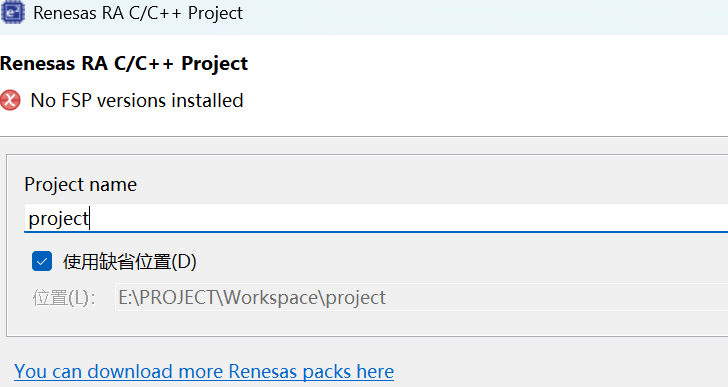

【瑞萨RA6E2地奇星开发板试用】初识开发板+环境配置

jf_81270192

昨天 00:20

217 瑞萨开发板

初识RA6E2：

开发板资料从哪来：

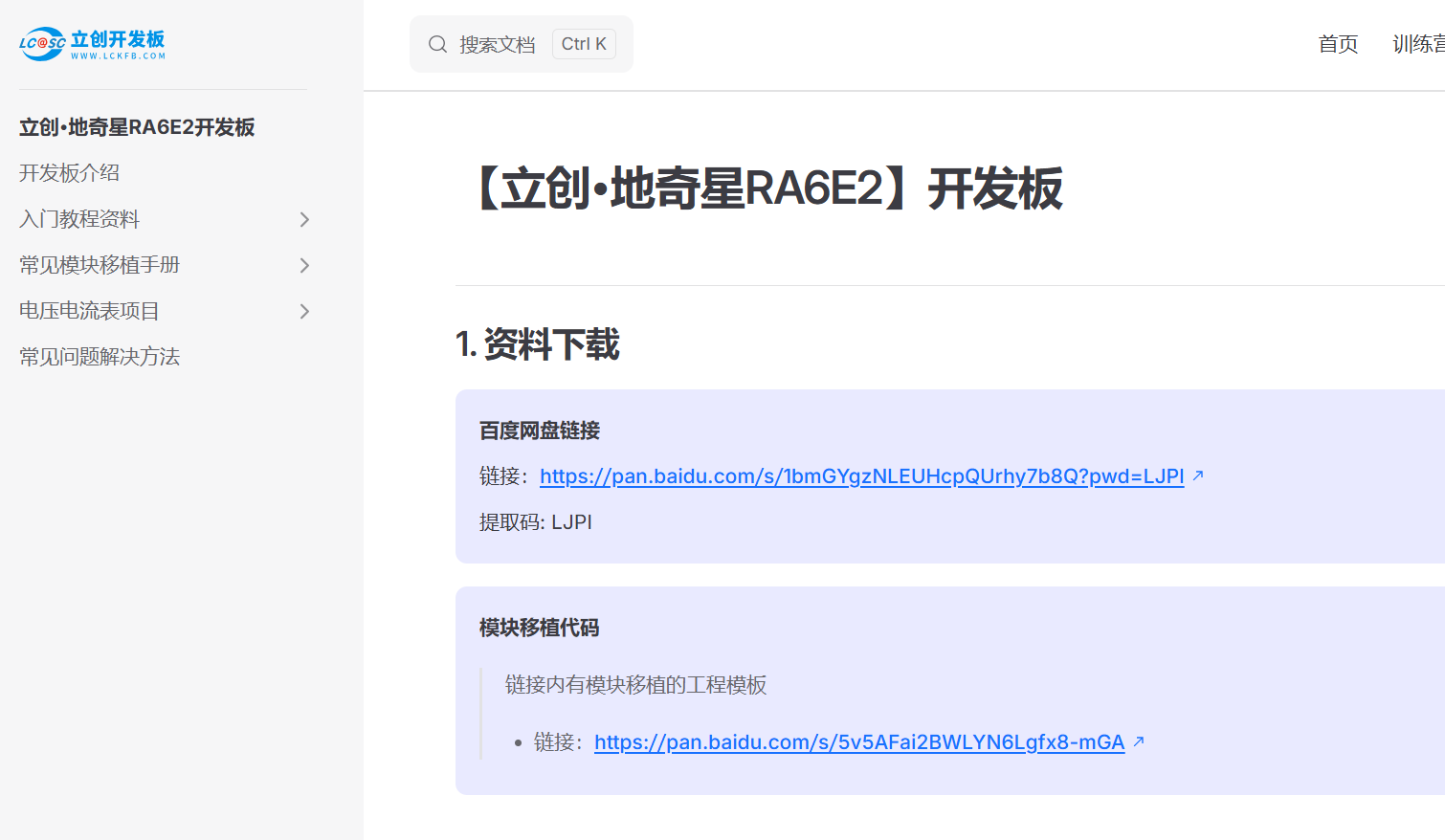

【立创·地奇星RA6E2】开发板 文档中心
  https://wiki.lckfb.com/zh-hans/a6e2/

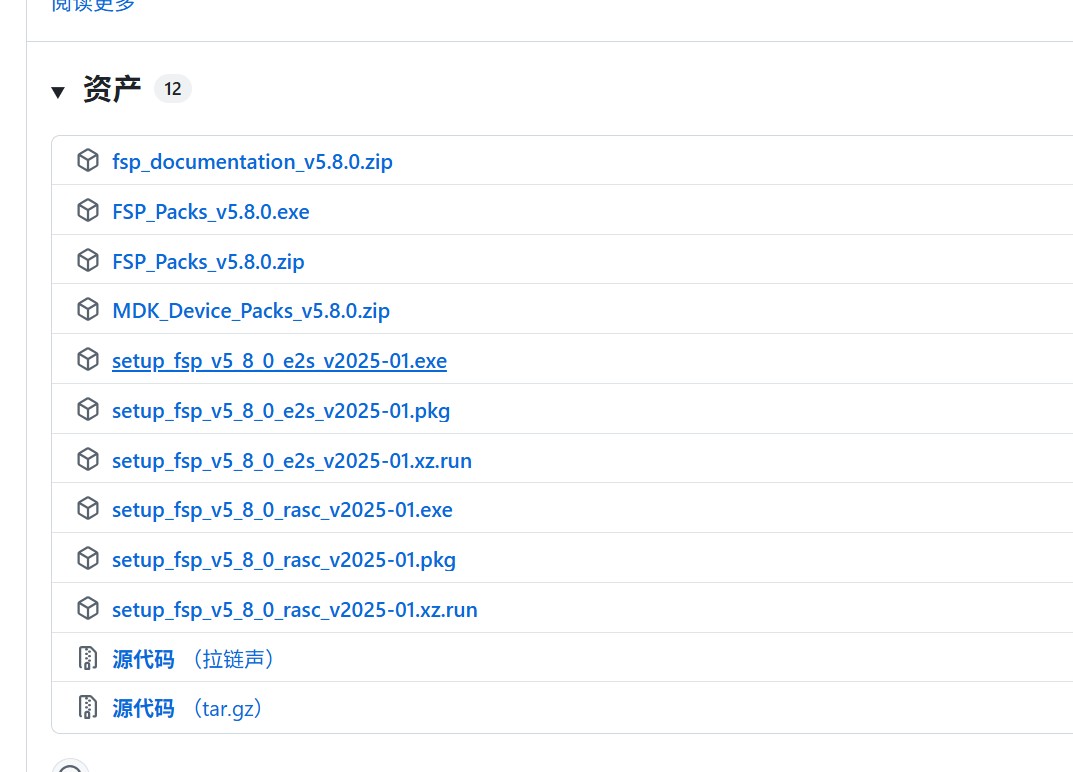

资料下载，RA生态工作室
gitee:https://gitee.com/ramcu

开发板硬件模块配置：

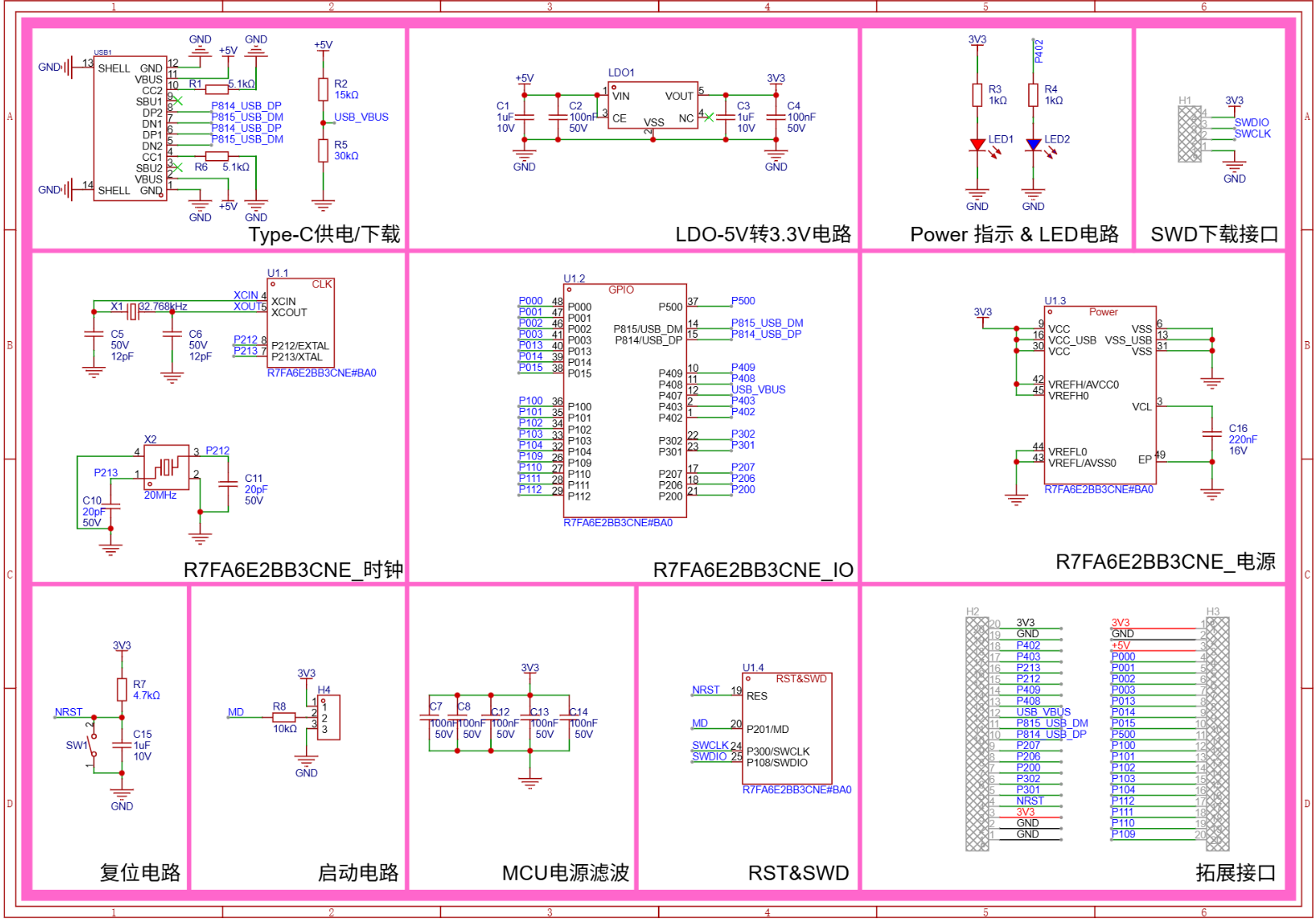

屏幕截图 2025-12-09 205916.png

焊接完成如图：

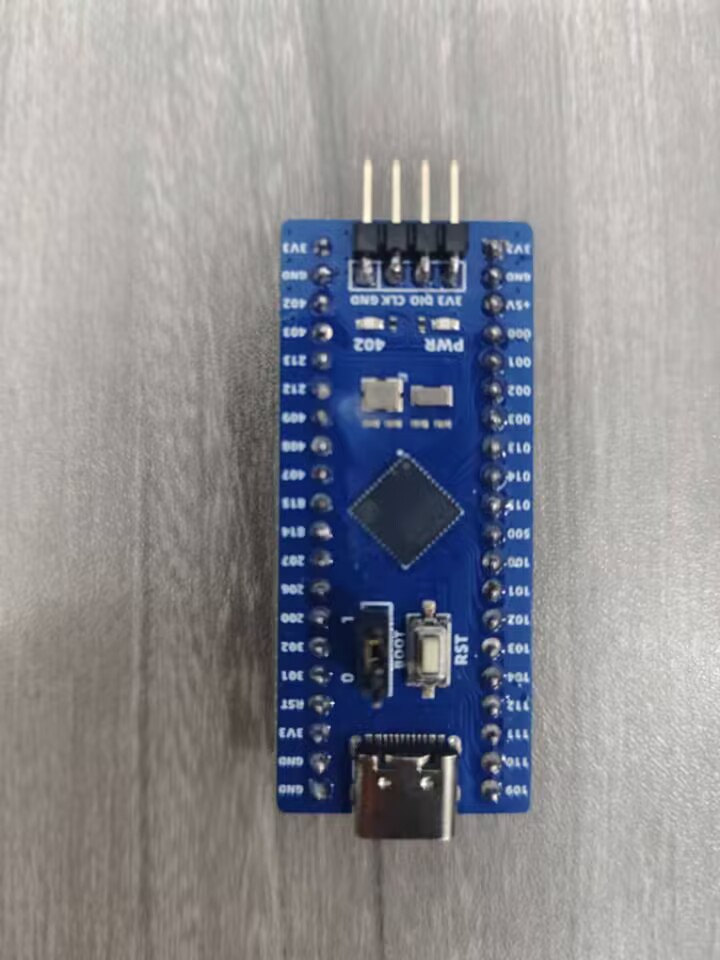

正面图：

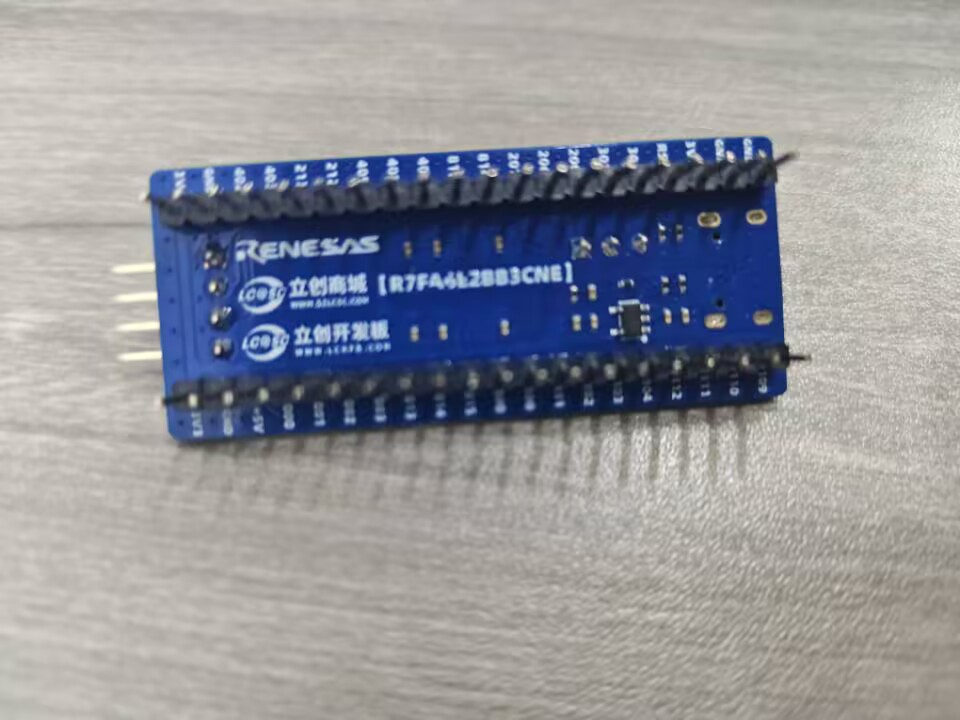

背面图：

整个开发板都比较简约，从正面上看，（好像很少看到元器件不是焊在一面上的，地奇星刚好就是）。RA6E2 系列微控制器（MCU）基于 Arm® Cortex®-M33 核心 ，最高运行频率达 200 MHz ，配备 128 KB 至 256 KB 代码闪存 、 4 KB 数据闪存 （10 万次 P/E 周期）及 40 KB SRAM ，集成丰富外设（含 USB 2.0 Full-Speed 、 CANFD 、 Quad SPI 、 I3C 、12 位 ADC/DAC），支持 Arm TrustZone® 安全架构 （代码闪存 / 数据闪存 / SRAM 分区安全属性）、True Random Number Generator (TRNG) 及 128 位唯一 ID，工作电压为 2.7-3.6 V ，工作温度范围 -40℃至 + 105℃，提供 64 引脚 LQFP、48/32 引脚 QFN、64/36 引脚 BGA 等多种封装，适用于需要高性能、安全及多外设支持的工业控制、物联网等场景。

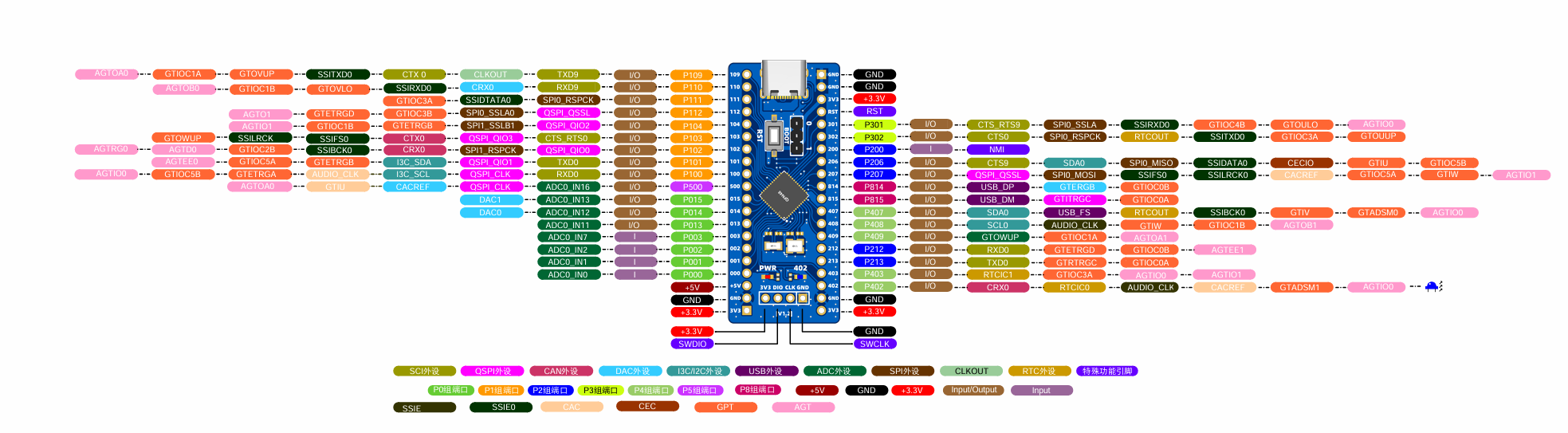

再看看引脚图：

看看外设情况：

1. 通信接口（Connectivity）

外设名称	数量	关键参数与特性
串行通信接口（SCI）	2	支持异步（UART/ACIA）、8 位时钟同步、IIC（主模式）、SPI、智能卡（ISO/IEC 7816-3）、曼彻斯特编码，含 FIFO
I3C 总线接口	1	兼容 MIPI I3C 与 NXP I2C 子集，支持高速同步通信
串行外设接口（SPI）	2	高速全双工同步通信，支持主 / 从模式，8 位数据宽度
CANFD 模块	1	兼容 ISO 11898-1 标准，支持传统 CAN 帧与 CANFD 帧，含 4 个发送缓冲区、32 个接收缓冲区
USB 2.0 Full-Speed（USBFS）	1	支持设备控制器模式，含内部收发器，支持所有 USB 2.0 传输类型，最大 5 个管道
Quad SPI（QSPI）	1	连接串行 ROM（如串行闪存、EEPROM），支持 Fast Read Quad I/O 指令
增强型串行声音接口（SSIE）	1	支持 I2S / 单声道 / TDM 音频数据，50MHz 音频时钟，32 级 FIFO，支持 DMA / 中断驱动
消费电子控制（CEC）	1	兼容 HDMI 1.4b 标准，自动检测通信状态

2. 模拟外设（Analog）

外设名称	关键参数与特性
12 位 ADC（ADC12）	最多 12 个模拟输入通道，支持温度传感器输出 / 内部参考电压转换，PCLK 频率 1-50MHz，转换时间 0.52μs（高速通道）
12 位 DAC（DAC12）	2 个通道，支持带 / 不带输出放大器，输出电压范围 0-VREFH（无放大器）、0.2-VREFH-0.2V（有放大器）
温度传感器（TSN）	监测芯片温度，输出电压与温度线性相关，精度 ±1.0℃，启动时间≤30μs，采样时间 4.15μs

3. 定时器（Timers）

定时器类型	数量	关键参数与特性
增强型 16 位通用 PWM 定时器（GPT16E）	6	支持上 / 下 / 双向计数，生成 PWM 波形（如 BLDC 电机控制），部分引脚支持霍尔传感器输入
低功耗异步通用定时器（AGT）	2	32 位定时器，支持脉冲输出、外部脉冲测量 / 计数，由独立时钟驱动，适用于低功耗场景
实时时钟（RTC）	1	支持日历计数（2000-2099 年，闰年自动调整）与二进制计数，由 LOCO 或 SOSC 驱动
看门狗定时器（WDT）	1	14 位下计数器，溢出时可复位 MCU 或生成不可屏蔽中断，由 PCLK 驱动
独立看门狗定时器（IWDT）	1	14 位下计数器，独立 15kHz 时钟驱动，故障安全机制，支持复位 / 中断，不受主时钟影响
