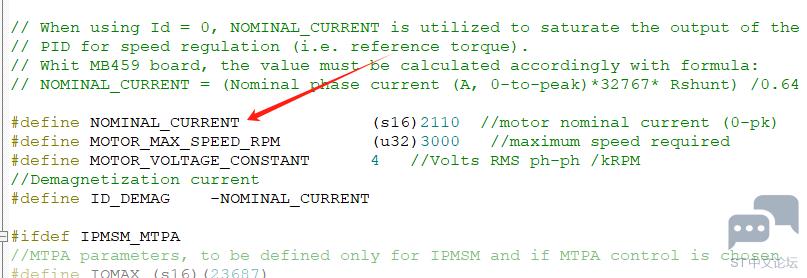

FOC2.0母线电流如何计算？

在FOC2.0（Field-Oriented Control，磁场定向控制）系统中，母线电流通常是指直流母线（DC Bus）的电流。母线电流的计算在没有直接母线电流采样电阻的情况下，可以通过以下方法进行估算或计算：

1. 通过三相电流计算母线电流

在FOC2.0控制中，通常会有三相电流采样（Ia, Ib, Ic）。根据能量守恒原理，直流母线的输入功率应该等于电机的输出功率加上系统的损耗。因此，母线电流可以通过三相电流和电机的工作状态来估算。

具体步骤如下：

• 测量三相电流 ( I_a ), ( I_b ), ( I_c )。


• 计算三相电流的矢量幅值 ( I_{rms} )。


• 假设系统效率为 ( eta )，母线电压为 ( V{bus} )，则母线电流 ( I{bus} ) 可以估算为：
  [
  I{bus} approx frac{sqrt{3} cdot V{phase} cdot I{rms} cdot cos(phi)}{eta cdot V{bus}}
  ]
  其中，( V_{phase} ) 是相电压，( cos(phi) ) 是功率因数。

2. 通过电机模型和功率平衡计算

在FOC控制中，电机的电磁功率 ( P{em} ) 可以通过电机的转矩和转速计算：
[
P{em} = T cdot omega
]
其中，( T ) 是电机转矩，( omega ) 是电机的机械角速度。

假设系统的总损耗为 ( P{loss} )，则直流母线的输入功率 ( P{bus} ) 为：
[
P{bus} = P{em} + P{loss}
]
母线电流 ( I{bus} ) 可以通过母线电压 ( V{bus} ) 计算：
[
I{bus} = frac{P{bus}}{V{bus}}
]

3. 通过PWM占空比和相电流计算

在FOC控制中，PWM信号的占空比与相电流之间存在一定的关系。可以通过PWM占空比和相电流来估算母线电流。

假设三相PWM占空比分别为 ( D_a ), ( D_b ), ( Dc )，则母线电流 ( I{bus} ) 可以近似为：
[
I_{bus} approx D_a cdot I_a + D_b cdot I_b + D_c cdot I_c
]

4. 通过系统效率估算

如果已知系统的效率 ( eta )，可以通过电机的输出功率 ( P{out} ) 来估算母线电流：
[
I{bus} approx frac{P{out}}{eta cdot V{bus}}
]

总结

在没有直接母线电流采样电阻的情况下，母线电流可以通过三相电流、电机模型、PWM占空比和功率平衡等方法进行估算。具体选择哪种方法取决于系统的实际情况和可用的测量数据。
