[电源设计]

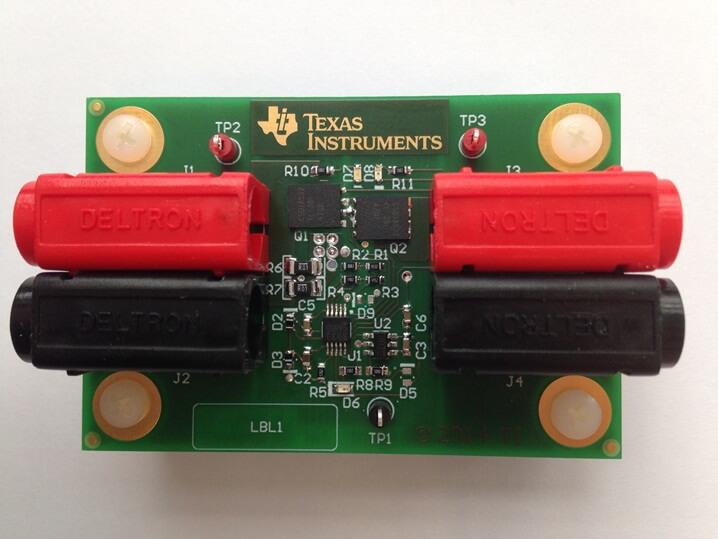

用于可编程逻辑控制器 (PLC) 的 24VDC 10A eFuse 与保护电路包含BOM，PCB文件及光绘文件

描述

此子系统设计展示了基于 IC 的过压保护、过流保护、反向电流保护、反极性保护和漏线保护的实施情况，与保险丝、PTC 和二极管相比，该设计更加准确快速且功耗更低。与现场供电相连接的可编程逻辑控制器 (PLC) I/O 模块受益于对 24V 现场输入连接器的保护，因为电源故障或漏线可能会损害或导致模块无法正常运行。

主要特色

短路保护
过压保护和欠压保护
反极性保护
漏线保护和反向电流保护
浪涌保护 (IEC61000-4-5)
该参考设计已通过硬件测试，并且包含设计指南
