用于PLC的4通道16位模拟输出模块参考设计包括原理图和BOM

2018-8-31 08:59:18 2917 驱动器

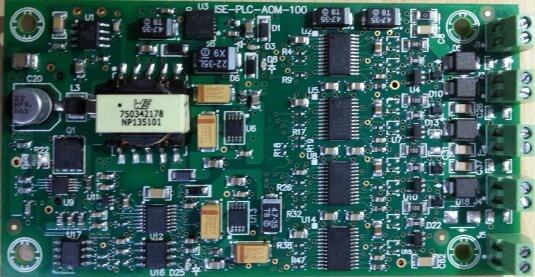

0 描述此参考设计提供适用于可编程逻辑控制器 (PLC) 的完整的 4 通道、16 位模拟输出模块设计。此设计经过全面测试，符合适用于工业自动化系统的 IEC61000-4 EMC 和浪涌要求。这一小型化设计可实现具有集成输出驱动器的四个 16 位数模转换器，能够驱动多个电流和电压输出范围。数字数据和控制线使用 ti 的高速 4242 伏峰值电压数字隔离器技术与 PLC 主机电隔离。此设计还包括进行过流保护的隔离式电源，提供所有必要的模块电压。设计中包含完整文档、测试结果、设计文件和必要的固件，简化了整个信号链性能的评估并缩短了上市时间。主要特色设计符合 IEC61000-4 标准中关于 ESD、EFT 和浪涌的要求基于 4 通道 16 位 DAC 的可配置模拟输出电压输出：± 10V、0 - 10V、± 5V、0 - 5V 电流输出：0 - 20 mA、4 - 20 mA、0 - 24mA 电压输出精度：+/- 0.2% FSR，电流输出精度：+/- 0.2% FSR 设计采用输出滤波、保护电路和集成式 15kV ESD 保护 24VDC，由板载隔离式电源供电 1 Schematic/Block Diagram.pdf 402.74 KB , 下载次数: 19 物料清单.zip 28.26 KB , 下载次数: 8 光绘文件.zip 740.22 KB , 下载次数: 5
