BP86211D 12V/0.5A家用电器方案DEMO资料分析（电路原理图及BOM）

在 5 W-10 W 功率段的家电辅助电源里，工程师最想要的是：省器件、低成本、一次过 EMI、马上能量产。深圳三佛科技提供的
BP86211D 参考设计，用 单颗 SOP-7 芯片 + 650 V 集成 MOSFET，官方实测 12 V/0.5 A（6 W），待机功耗
< 65 mW，BOM 仅 24 颗器件，单面板即可过 CISPR22 Class B
传导。本文带你从特点、电路图、实物、BOM、变压器到测试数据，完整拆解这套“家用电器即插即用级”方案。

芯片与方案亮点

官方参考电路图（12 V/0.5 A）

• 拓扑：PSR 反激，原边反馈，无光耦 & TL431
• 开关频率：65 kHz（抖频），避开 150 kHz-30 MHz EMI 热点
• 变压器：EE13 立式 5+3+2 引脚，Lp = 1.8 mH ± 7 %，漏感 < 4 % Lp

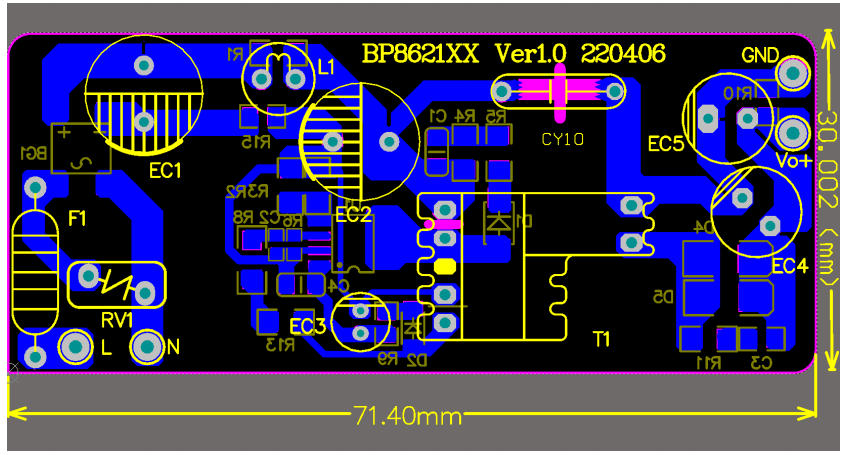

PCB 与实物图一览

尺寸：71 mm × 38 mm 单面纸基板，插件为主，适合波峰焊

关键布局：

功率环路（Drain→T1→D4→EC4）面积 < 1.5 cm²
    FB 取样点放在 EC4 正极，走线远离 Drain 高压区
    VCC 电容紧靠芯片 1 脚，地线与功率地单点连接

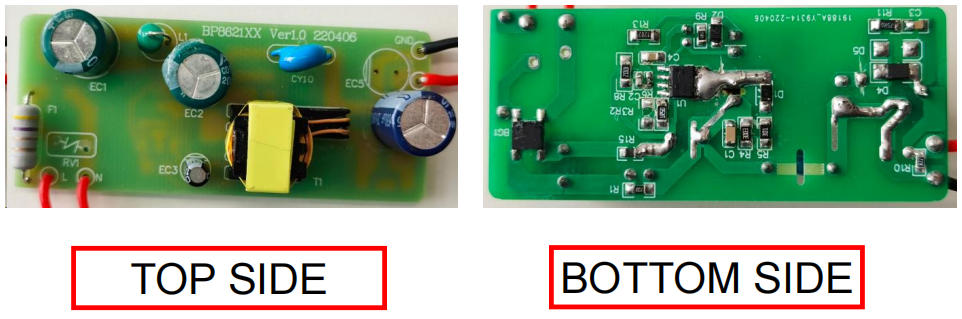

实物图：

TOP 面：立式 EE13 + SOP-7 + 插件电阻/电容
    BOTTOM 面：大面积地铜 + 少量跳线，DFM 友好

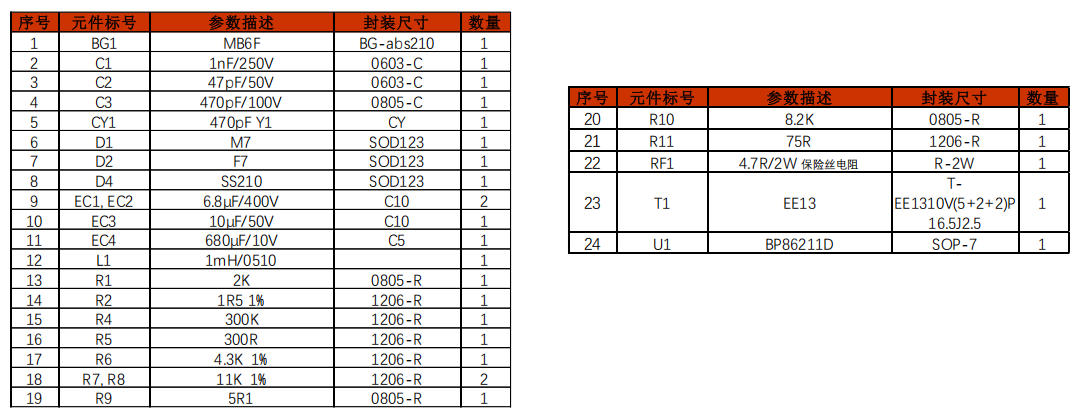

BOM 清单（24 颗器件）

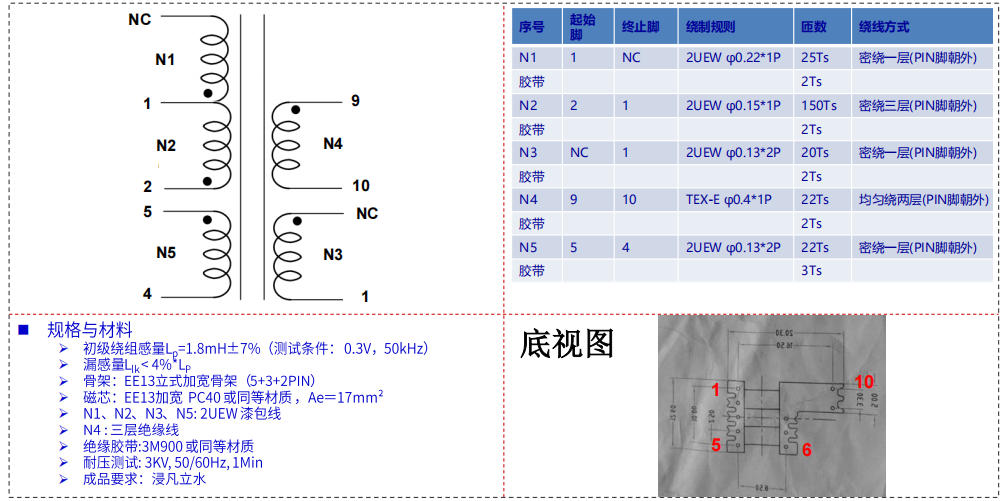

变压器规格（EE13 立式，已量产）

性能实测数据（官方 25 ℃密闭壳）

• Surge/EFT/ESD：2 kV/4 kV/15 kV 空气放电，全部通过
• 温升：芯片表面 ΔT < 35 ℃（壳内 50 ℃环境）

应用与替换建议

• 家电辅助 ：洗衣机/电饭煲/咖啡机 12 V 继电器、风扇、显示板
• 智能插座 ：12 V/0.5 A 给继电器+Wi-Fi 模组，待机<65mW
• 替代 TNY278/OB2263 ：Pin 数更少，BOM 更低，EMI 裕量更大
• 工业传感器 ：12 V 总线，2 kV 浪涌，-20~50 ℃工业级温度

总结：BP86211D —— 6 W 家电辅助电源的“一步到位”方案

单芯片集成 650 V MOS+HV 启动，外围器件<25 颗
官方 12 V/0.5 A 参考设计，BOM、Gerber、变压器、测试报告全开放
单面板过 CISPR22 B，传导裕量>6 dB，Surge/EFT/ESD 全通过
待机<65 mW，效率>79 %，温升<35 ℃，满足家电六能效要求
已量产，今晚打样，下周即可批量

如果你正在找6 W 左右、12 V 输出、全球电压、低成本、高可靠性的家电辅助电源，BP86211D 就是“拿来即用”的终极答案。
