一、MOS管的类型与应用
MOS管属于电压驱动型器件,广泛应用于现代电子电路中,常作为电子开关、放大器等功能使用。

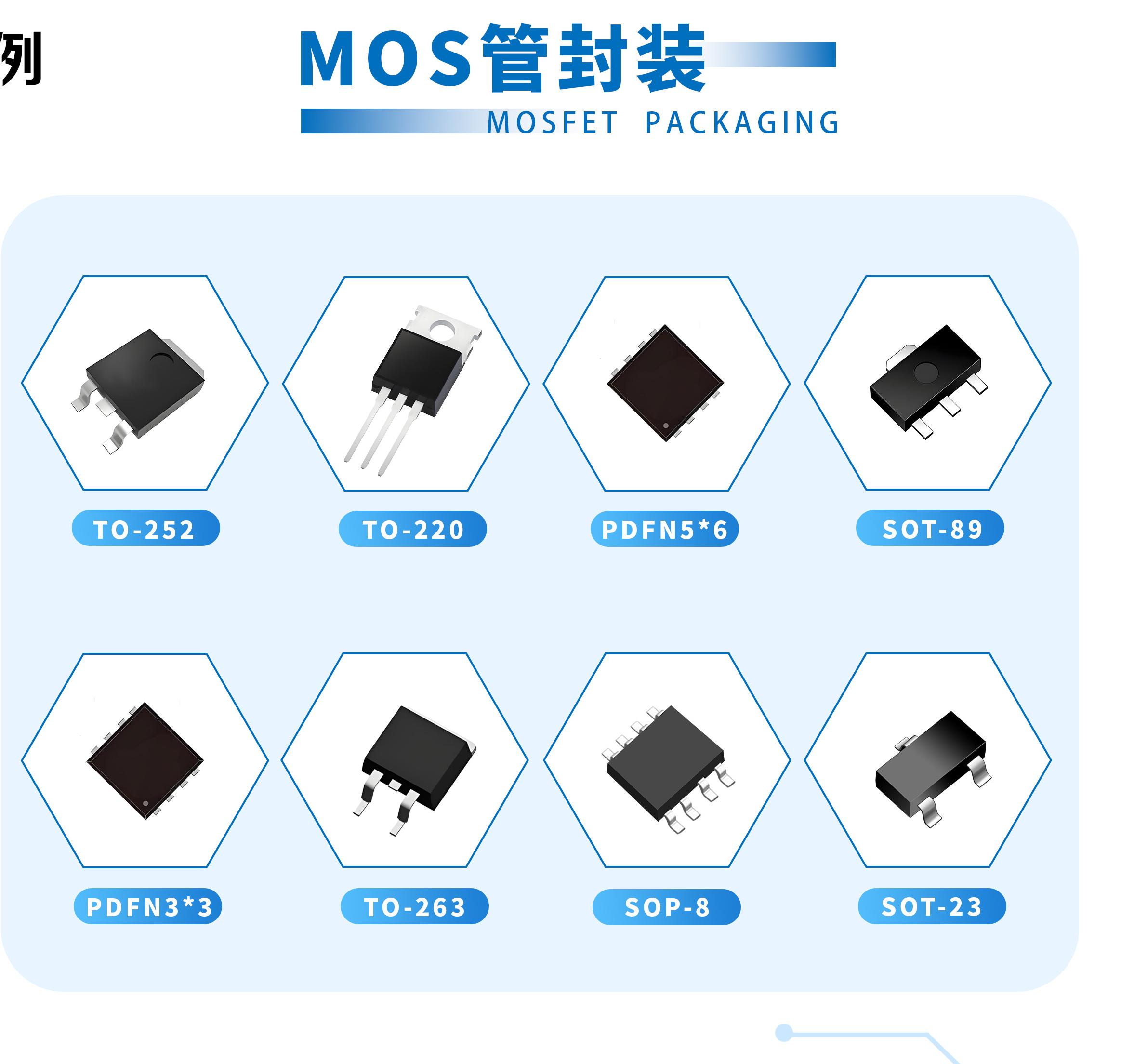

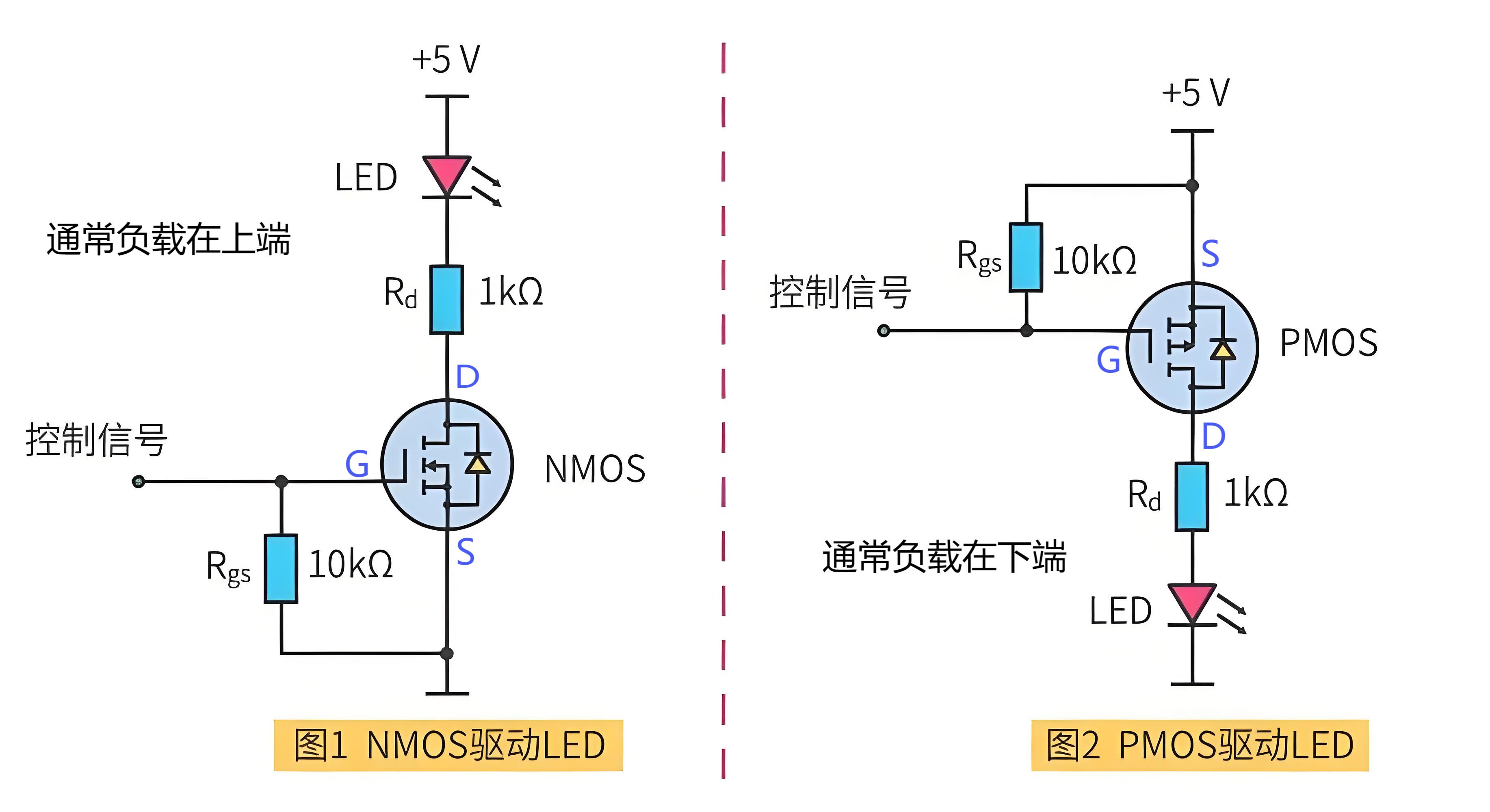

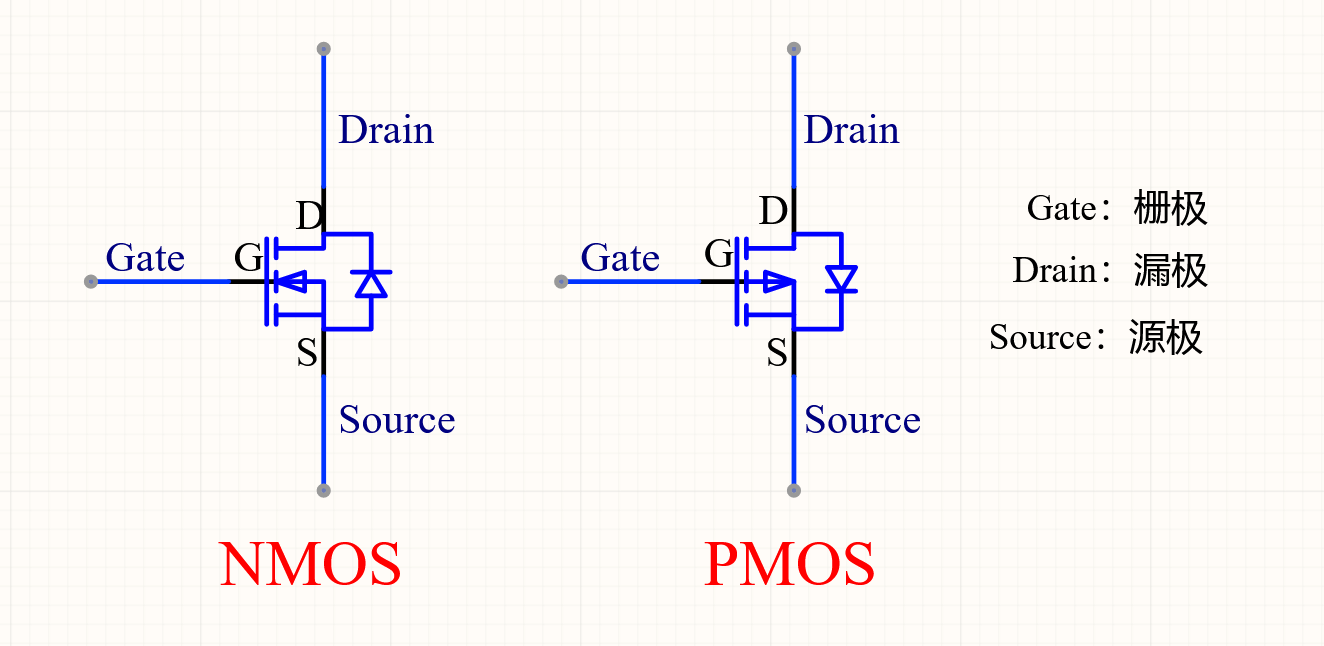

NMOS管与PMOS管 电路符号上的区别:
箭头往里:NMOS
箭头往外:PMOS
箭头的方向代表了负电子的走向。

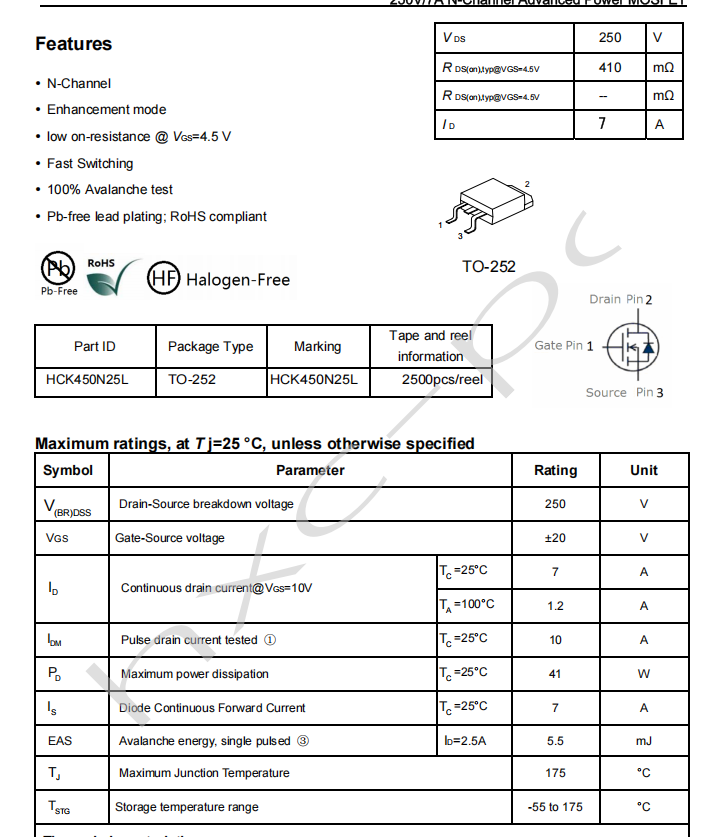

2.1、额定电压(Vds)
额定电压是MOS管能够承受的最大电压。选择适当的额定电压能够确保MOS管在正常工作范围内,避免过电压造成的损坏。
工作原理
MOS管的核心在于其绝缘栅结构。当在栅极施加电压时,绝缘层下方的半导体表面会形成一层电荷区,称为“沟道”。通过调节栅极电压,可精确控制沟道的宽度,从而实现对漏极与源极间电流的调控。

具体而言,对于NMOS管,栅极施加正电压会使P型硅表面反型形成N型沟道;而对于PMOS管,栅极施加负电压则使N型硅表面反型形成P型沟道。这种沟道的形成与调控机制,构成了MOS管工作的基础。

主要特点
高输入电阻:由于栅极与半导体间存在绝缘层,其输入电阻极高,通常可达兆欧姆级别。
低噪声性能:噪声主要来源于沟道电阻和栅极泄漏电流,得益于高输入电阻和极小泄漏电流,MOS管具备优异的低噪声特性。
良好的抗辐射能力:绝缘栅结构赋予MOS管较强的抗辐射性能,适用于特殊环境。

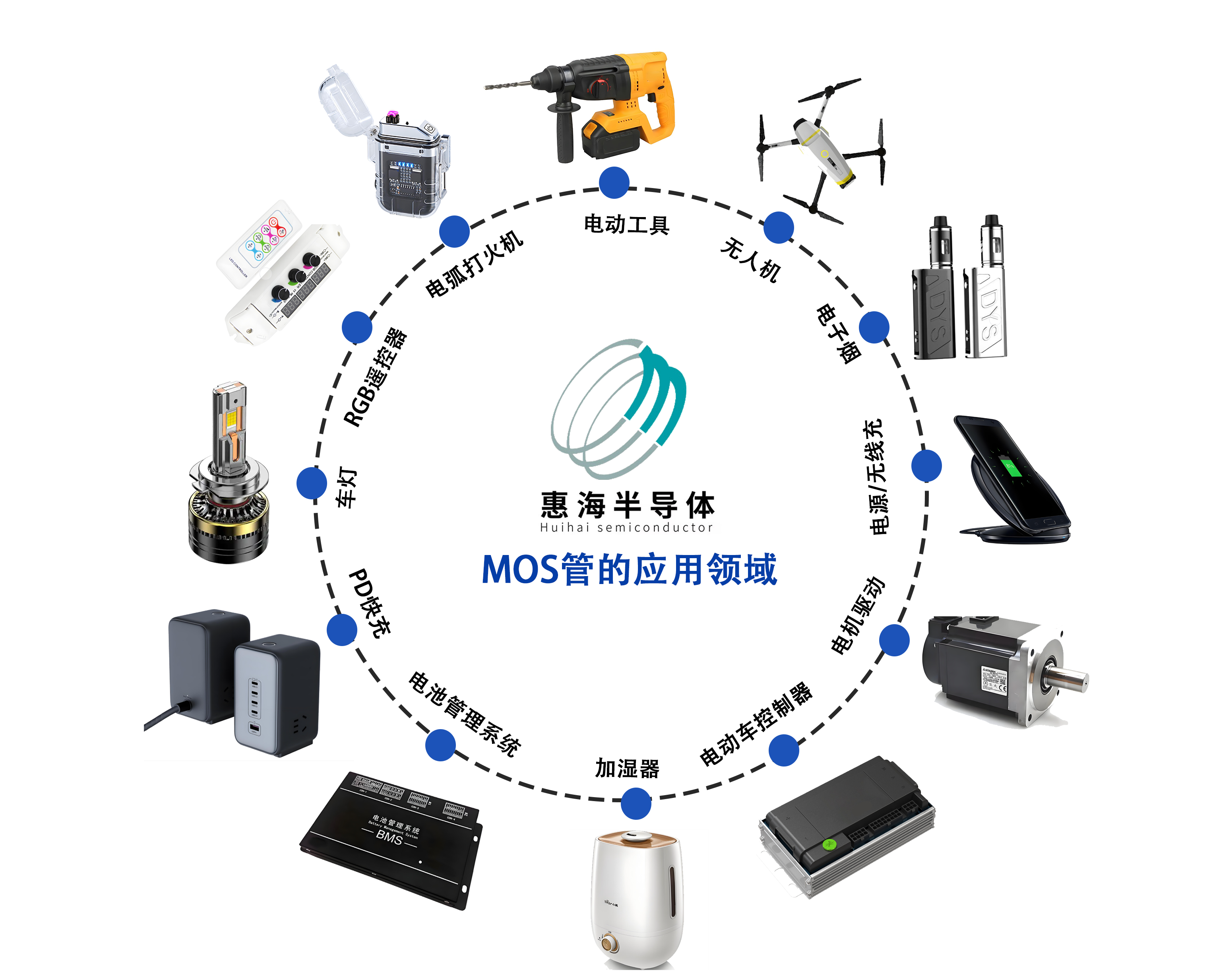

应用领域
MOS管广泛应用于模拟电路、数字电路及功率电路等领域。凭借其高输入阻抗、制造工艺简单和设计灵活等优势,MOS管在集成电路中扮演关键角色,是现代电子设备(如智能手机、计算机和电视机等)中不可或缺的核心元件。
|
