Made with KiCad（126）：Antmicro OV5640 双摄像头子板

2025-5-12 18:13:11

1186 双摄像头开源 KiCAD

0

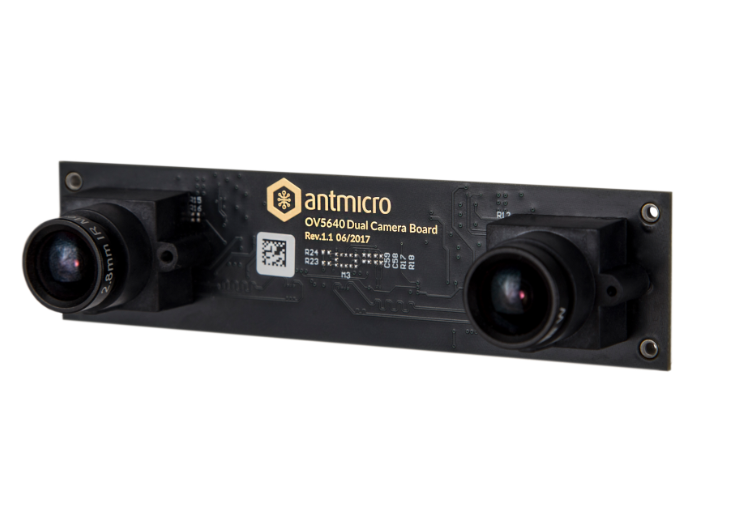

AntMicro 公司的开源硬件，一个支持双摄像头（OV5640）的子板,与 AntMicro 的大部分基板兼容。

概览
该项目包含一个摄像头板的开放式硬件设计文件，该摄像头板支持两个 OmniVision 的 OV5640 图像传感器。这些 RGB 传感器具有滚动快门功能，分辨率为 500 万像素（2591x1944）。本项目的设计文件在 KiCad 中提供和维护。

功能与规格

两个 OV5640 图像传感器放置在一块 PCB 板上
固定孔间距为 20 毫米，可安装标准 S 型镜头支架
每个传感器均可通过独立的双通道 MIPI CSI-2 接口访问
用于传感器配置的独立 I2C 总线
统一的 50 引脚 FFC 接口
用于驱动图像传感器的板载时钟发生器

OV5640 双摄像头电路板与 Antmicro 开发的各种处理平台电气兼容。下面列出了其中几种：

支持 NVIDIA Jetson Nano、Jetson TX2 NX、Jetson Xavier NX 系统模块的 Jetson Nano 底板
支持英伟达 Jetson Orin NX、Jetson Orin Nano 的 Jetson Orin 底板
支持 AMD-Xilinx KRIA K26 模块化系统的 Kria K26 Devboard
支持 Google Coral 模块化系统的 Google Coral 底板
基于 Quectel SA800 SoM 和 Qualcomm Snapdragon 845 移动平台的 Snapdragon 845 底板
基于 Quectel SC606T SoM 的骁龙 625 底板，支持高通骁龙 625 移动平台

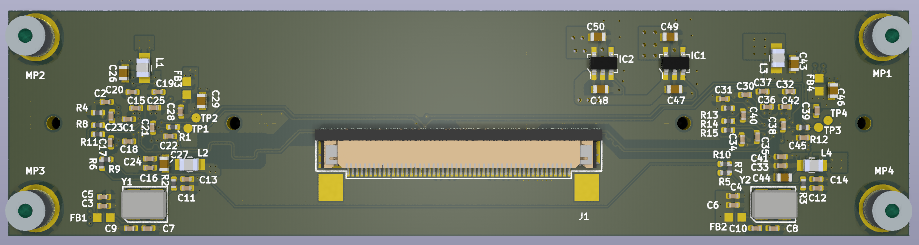

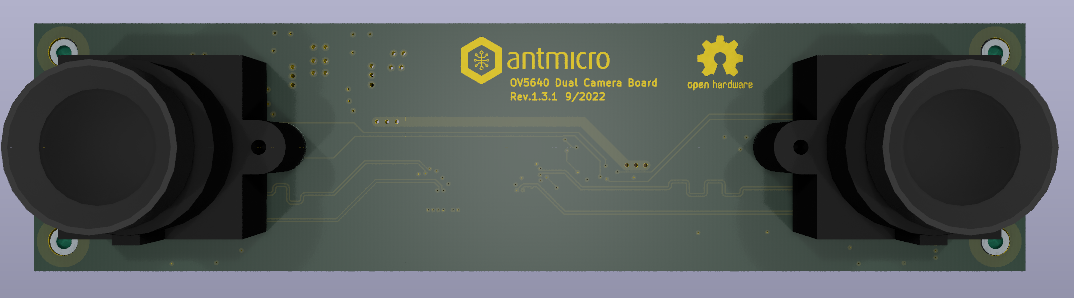

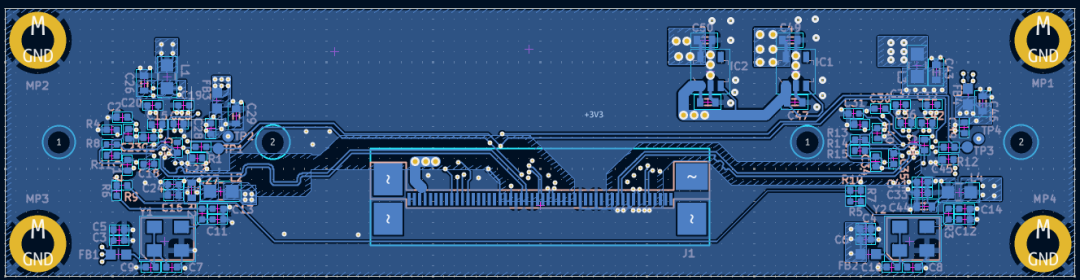

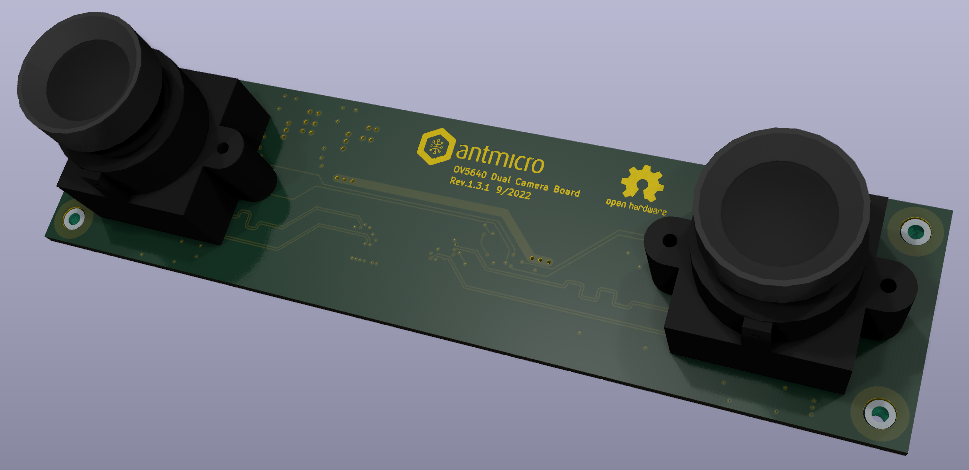

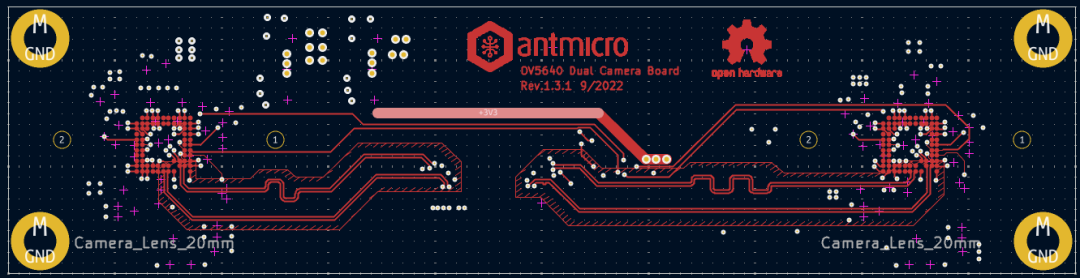

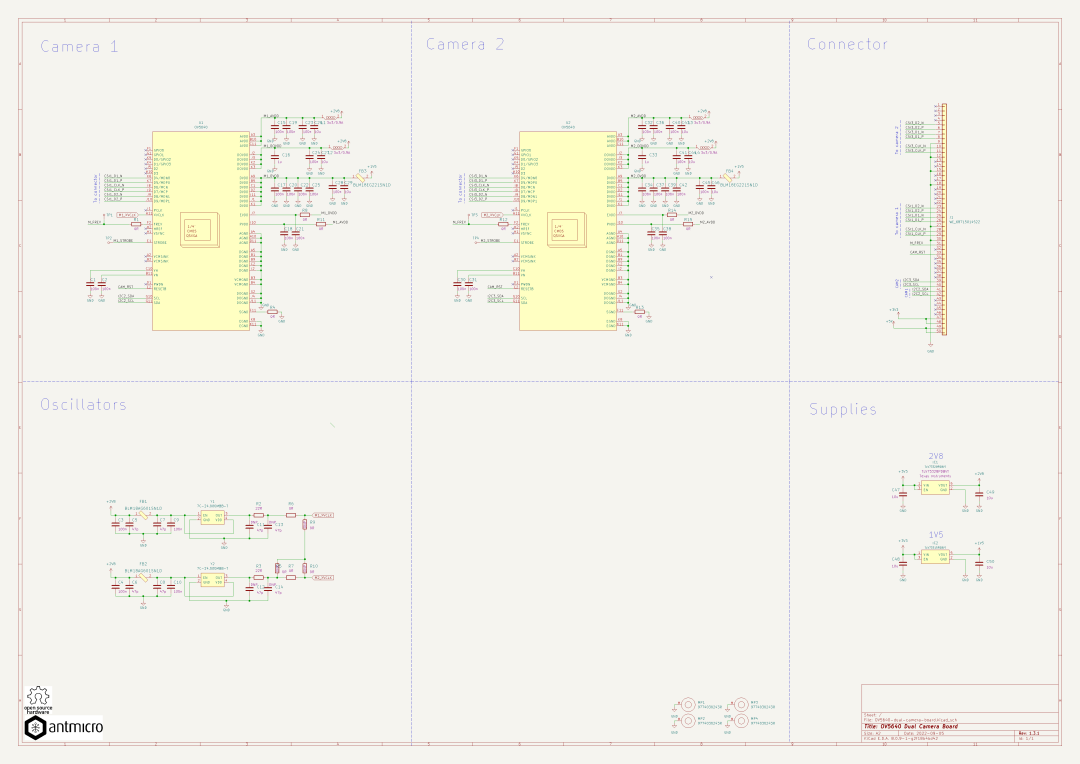

原理图 & PCB

License

Apache 2.0

仓库 & 下载

可以在Github中获取开源仓库：github仓库地址
打包下载：*附件：ov5640-dual-camera-board-main.zip
