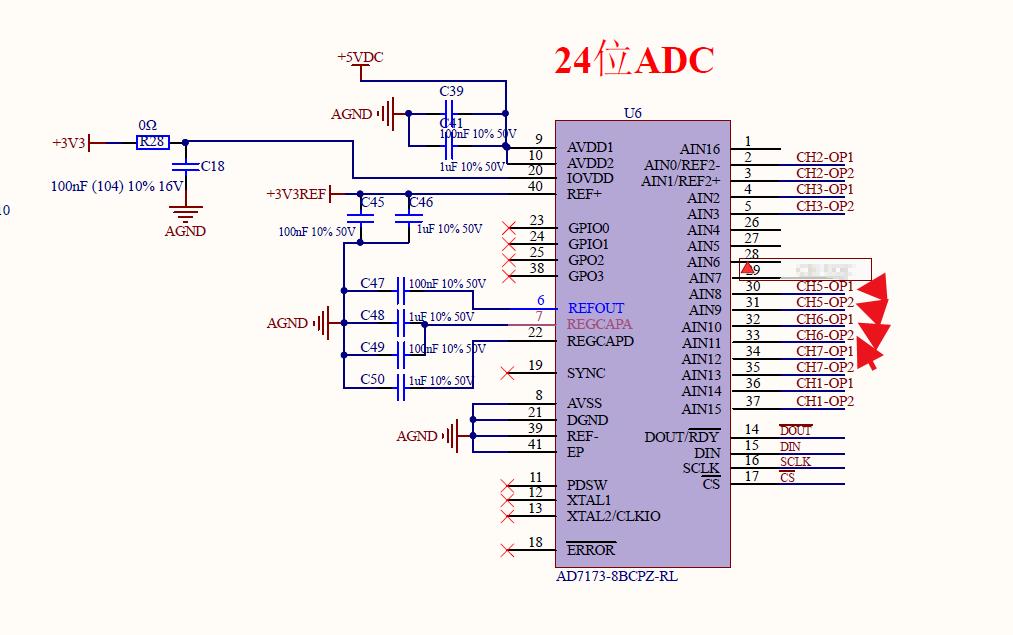

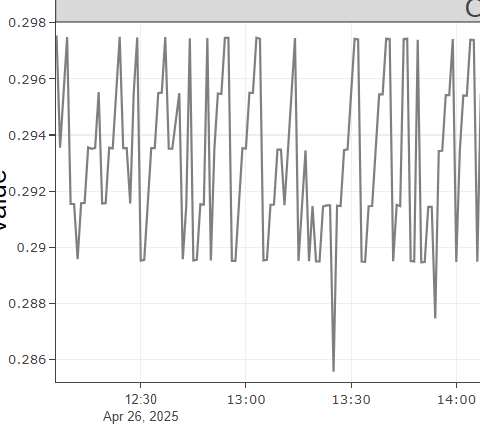

AD7173-8BCPZ-RL 采集单通道模拟电压有波动问题

答案对人有帮助，有参考价值 0

针对AD7173-8BCPZ-RL的AIN8~AIN11通道电压波动问题，以下是逐步排查与解决方案：

1. 基准电压与电源检查

•


  基准稳定性测试

  使用示波器测量 LM4132/ADR3433的输出电压（REF+和REF-），观察是否有噪声或波动。





  • 若基准电压不稳，检查基准芯片的电源、去耦电容（建议0.1µF陶瓷电容并联10µF钽电容）及接地。


  • 若基准稳定，则问题可能出在ADC通道或配置。






•


  电源噪声排查





  • 检查 5V和3.3V电源纹波：用示波器探头（带宽≥20MHz）观察电源引脚（9P/10P/20P）的波形，重点关注高频噪声。


  • 加强电源滤波：在靠近ADC电源引脚处增加 低ESR去耦电容（如10µF+0.1µF并联）。





2. 信号路径与布局优化

•


  输入信号隔离测试





  • 断开外部电路，直接通过飞线将 0.30V恒压源 连接至AIN8~AIN11，观察波动是否消失。


  • 若波动消失，说明原PCB走线存在干扰（如靠近数字信号或电源线）。






•


  地线设计验证





  • 确保 模拟地（AGND）与数字地（DGND） 单点连接，避免地环路。


  • 检查AIN8~AIN11的地回路是否独立且路径短，避免与高电流路径共享。





3. ADC配置与寄存器设置

•


  通道配置确认





  • 检查寄存器设置，确认 AIN8~AIN11是否为单端输入模式，且未误配置为差分输入。


  • 验证 增益设置（PGA） 是否与其他通道一致，过高的增益可能放大噪声。






•


  滤波器与数据速率调整





  • 降低 输出数据速率（ODR），启用更高的滤波器阶数（如Sinc5+滤波器），以抑制噪声。


  • 参考数据手册调整 斩波（Chopping）模式，降低失调和低频噪声。





4. 硬件故障排查

•


  芯片与焊接检查





  • 用万用表测量 AIN8~AIN11引脚对地阻抗，排除短路或虚焊。


  • 尝试更换AD7173-8芯片，确认是否为硬件缺陷。






•


  外部元件检查





  • 检查通道输入端的 RC滤波器（若有），确保电阻/电容值正确，避免引入额外噪声。





5. 共模干扰与参考负载

•


  参考电压负载匹配





  • AIN8~AIN11可能对参考电压负载更敏感，在REF+和REF-之间添加 缓冲器（如运放跟随器） 增强驱动能力。






•


  共模噪声抑制





  • 若输入为单端模式，尝试改用 差分输入（如AIN8与AIN9组成差分对），抑制共模噪声。





6. 关键实验验证

•


  交叉通道测试

  将0.30V恒压源接入正常通道（如AIN0），观察是否波动。若正常，则确认问题仅限AIN8~AIN11。





•


  外部基准测试

  临时使用高精度外部基准源（如LTZ1000）替换LM4132/ADR3433，观察波动是否改善。




总结建议

1. 优先检查电源/基准的噪声，使用示波器快速定位干扰源。


2. 优化PCB布局，确保模拟信号远离数字线路和电源。


3. 降低数据速率并增强滤波，这是软件侧最直接的降噪手段。


4. 若硬件条件允许，建议对问题通道进行 差分输入改造，提升抗干扰能力。

若上述步骤仍无法解决，建议提供PCB布局截图及寄存器配置详情，以便进一步分析。
