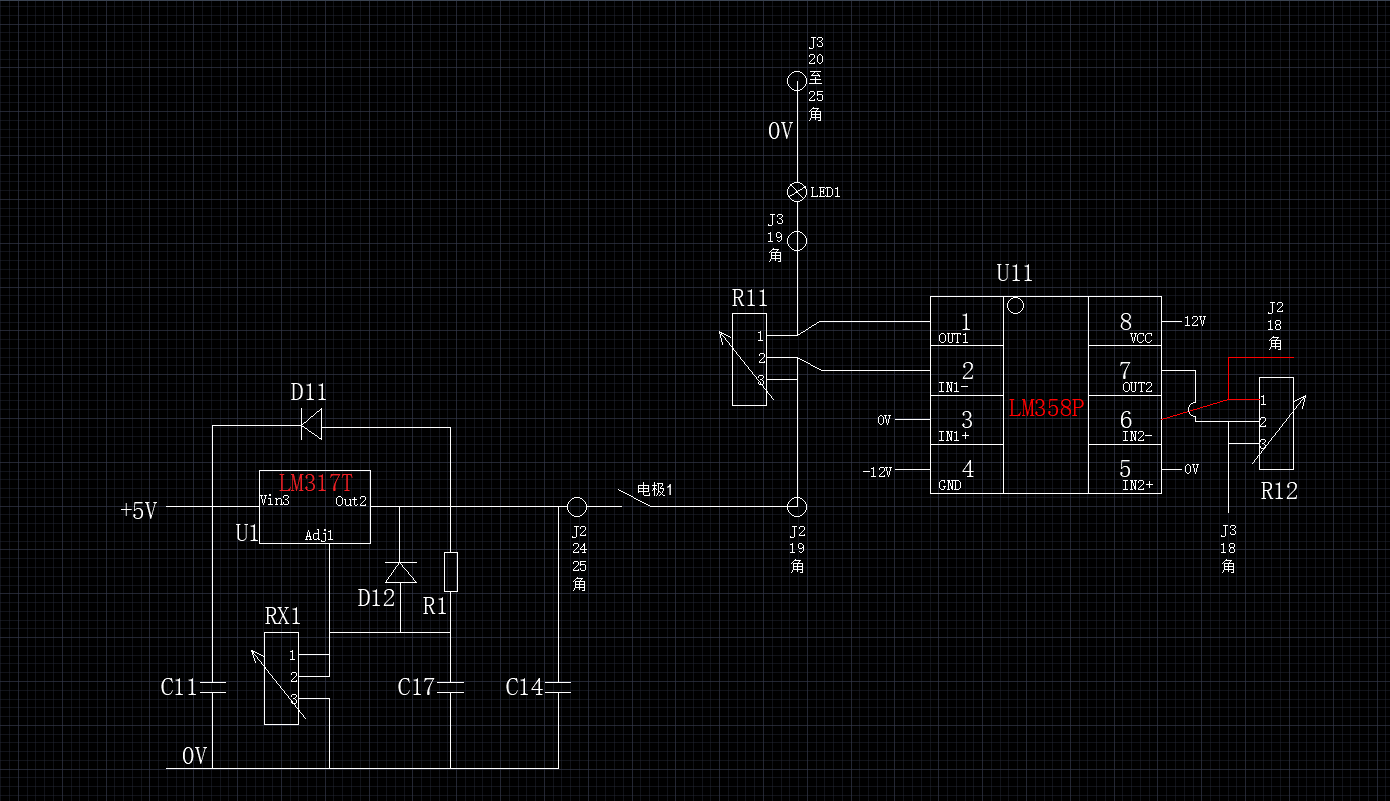

电路询问：请问图片中R11的具体作用是什么？它是怎么能调节LED亮度？

问答对人有帮助，内容完整，我也想知道答案 0 请问图片中R11的具体作用是什么？它是怎么能调节LED亮度？ 0 奖励1积分
2025-4-25 10:00:50　　评论淘帖0 邀请回答您可以邀请以下用户，快速回答问题 × 张程明该类别下有 100 个回答。邀请回答 jf_50240986 该类别下有 84 个回答。邀请回答 shaorc 该类别下有 73 个回答。邀请回答 Music 该类别下有 72 个回答。邀请回答 leetow2006 该类别下有 64 个回答。邀请回答王尚岱该类别下有 43 个回答。邀请回答 CCCLLL 该类别下有 41 个回答。邀请回答 mintsy 该类别下有 39 个回答。邀请回答梅利号该类别下有 38 个回答。邀请回答 wp2010abc 该类别下有 36 个回答。邀请回答河神大人该类别下有 34 个回答。邀请回答熊本熊该类别下有 34 个回答。邀请回答硬件工程师1 该类别下有 33 个回答，其中被选为最佳答案 1 次。邀请回答哔哔哔- 该类别下有 32 个回答。邀请回答奇牙虎威该类别下有 31 个回答。邀请回答 Duke 该类别下有 28 个回答。邀请回答谢新貌该类别下有 27 个回答。邀请回答 chunhuahua 该类别下有 27 个回答。邀请回答 siyugege 该类别下有 27 个回答。邀请回答阿城138 该类别下有 26 个回答。邀请回答 jean 相关推荐 • 反激变换电路中辅助电源绕组的电阻、电容该怎么选？ 4924 • 怎样利用labview vision测试图片中LED灯的亮度？ 8770 • PWM调节LED的亮度的工作过程 2894 • 如何简化便携式应用中的LED亮度调节？ 1430 • 反激开关mos外围元件作用求解答 3960 • 询问这个电路图中二极管和电容的用处。 3353 • 高亮度LED驱动一般用什么驱动？LED亮度调节怎么做？ 2383 • 菜鸟求大神助攻，直流电流源的数据采集 2936 • 如何采集检流电阻R11的电流？ 1721 • 请教图片中电路元器件的作用，以及电路的作用，谢谢 3142 4个回答

从电路图来看，R11 是一个可变电阻（电位器），它连接在运放LM358P (U11)的输出端（OUT1，Pin 1）和 LED1 之间。它的作用是调节流过 LED1 的电流，从而调节 LED1 的亮度。
以下是详细解释：
1. R11 作为限流电阻：LED 需要一个限流电阻来防止电流过大而烧毁。R11 在这里就充当了这个限流电阻。
2. 可变电阻调节电流：通过旋转 R11 的旋钮，可以改变其电阻值。
◦ 当 R11 的电阻值增大时，流过 LED1 的电流减小，LED 亮度降低。
◦ 当 R11 的电阻值减小时，流过 LED1 的电流增大，LED 亮度升高。
3. LM358P 的作用：LM358P 在这里可能被配置成一个电压跟随器或其他形式的放大器。它的作用是提供一个稳定的电压源，并通过 R11 来控制流过 LED 的电流。
简单来说，R11 就像一个阀门，控制着流向 LED 的电流大小，从而控制 LED 的亮度。旋转R11可改变与LED1串联的总电阻，从而调节LED1的亮度。

最佳答案

评分

参与人数 1	积分 +2	收起理由
jean	+ 2

查看全部评分

2025-4-25 10:00:51 评论

ben111

答案对人有帮助，有参考价值 0 建议：使用专业的电子电路画图软件设计原理图。本论坛的资料库中，可以找到。

2025-4-25 16:35:19 评论举报烟台FPGA

答案对人有帮助，有参考价值 0 我猜J2 外星语言。需要13级文明才能解析。

2025-4-26 15:17:58 评论举报忆_往事如烟

答案对人有帮助，有参考价值 0 通过LM358P控制了R11,进而通过改变电阻值，达到分压控流的目的，这样就可以改变LED两端的电压和电流，达到控制LED亮度的作用！
