H5227Y 升压恒流芯片 24V36V48V转54V-60V 10A大电流无频闪万分之一调光摄影灯方案

2025-4-24 10:29:56

1439 LED恒流驱动IC 芯片

0

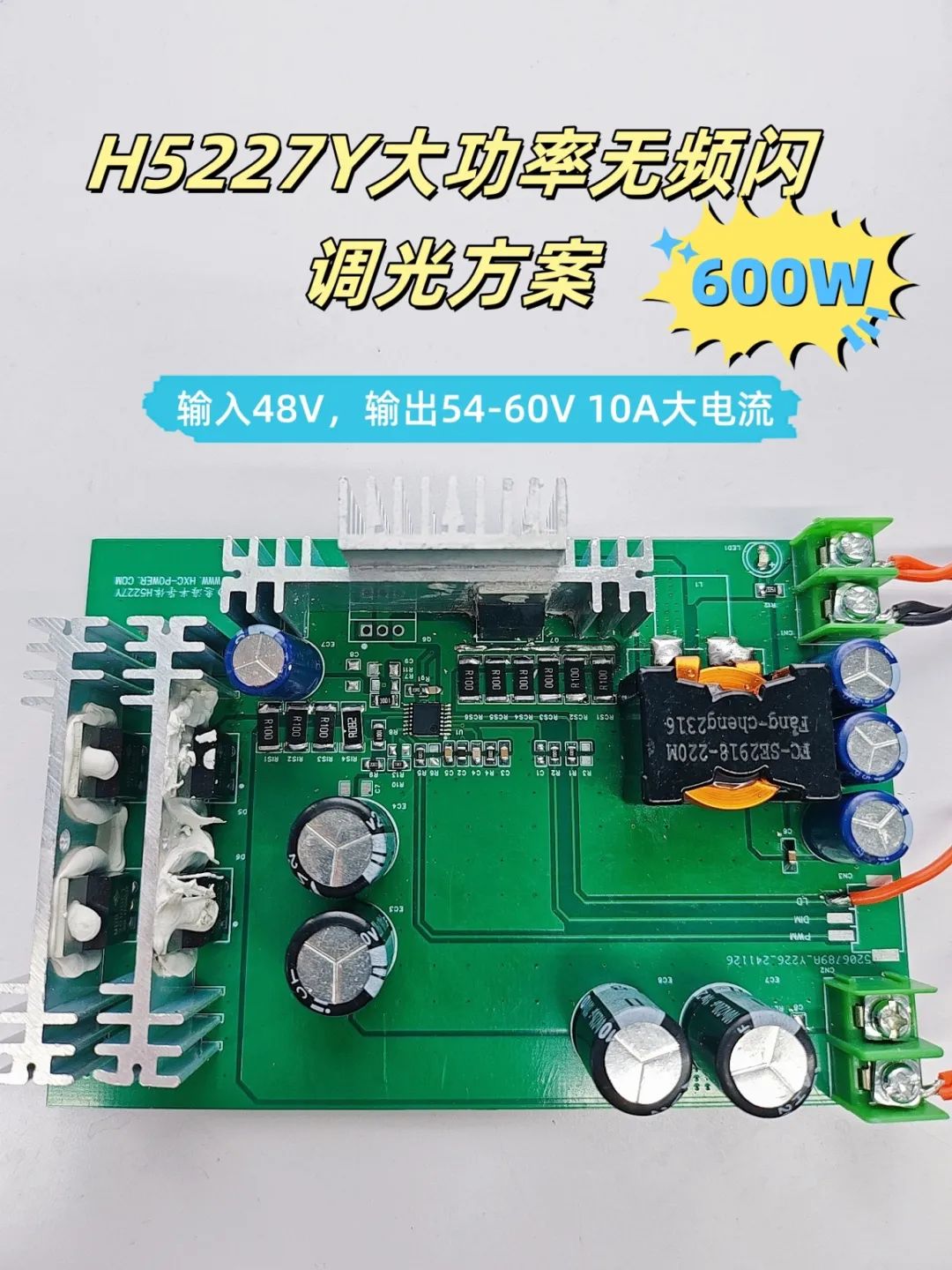

惠海H5227Y大功率恒流芯片用于摄影灯的优势

**输出稳定‌：**通过精准控制电流，消除电压波动对光线的影响，确保摄影灯在全功率运行时仍能保持亮度均匀和色温一致，避免拍摄时出现曝光偏差或色差。

‌**高精度恒流‌：**采用高恒流精度芯片，实现灯珠电流误差小，保障光线均匀性，满足影视级色彩还原需求。

‌**无频闪调光‌：**支持0.01%深度调光，避免低频PWM调光导致的频闪问题，确保拍摄画面无条纹干扰。

‌**多模式调光‌：**兼容PWM调光、模拟调光及混合调光模式，既能实现65536级细腻亮度调节，也可通过DIM/EN引脚快速响应动态光线需求。

‌能源转换高效‌: 芯片转换效率达95%以上，减少电能浪费，配合高光效LED可节能60%以上。

‌硬件级防护‌： 内置过温保护、欠压保护、过压保护等功能，在电压突变或异常工况下自动切断电流，保障设备安全‌。


芯片概述

H5227Y是惠海的LED驱动芯片的一款外置mos升压恒流芯片，支持升压、降压和升降压三种拓扑结构，支持万分之一调光深度，RGBW调光，调光无频闪，支持PWM调光，线性调光和数转模调光功能。

技术参数

★支持降压、升压、升降压三种拓扑结构

★支持 PWM 转模拟/PWM 调光/模拟调光

★支持万分之一调光深度的双路混合调光

★真正无频闪调光

★内置 80V 的LDO 供电

★支持 6.5~75V 宽电压输入

★固定工作频率130KHz

★最高转换效率可>95%

★低待机功耗、支持软启动、输入欠压保护、输出过压保护

★支持24V 36V 48V转54V-60V 10A 600W大功率的摄影灯应用


** 典型应用**

智能照明、Dali 调光、0~10V 调光、摄影灯照明、补光灯照明

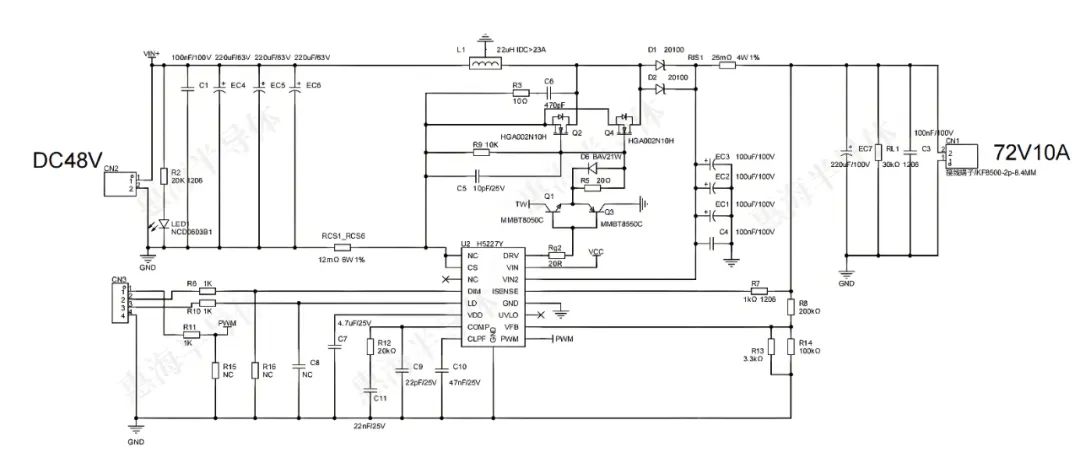

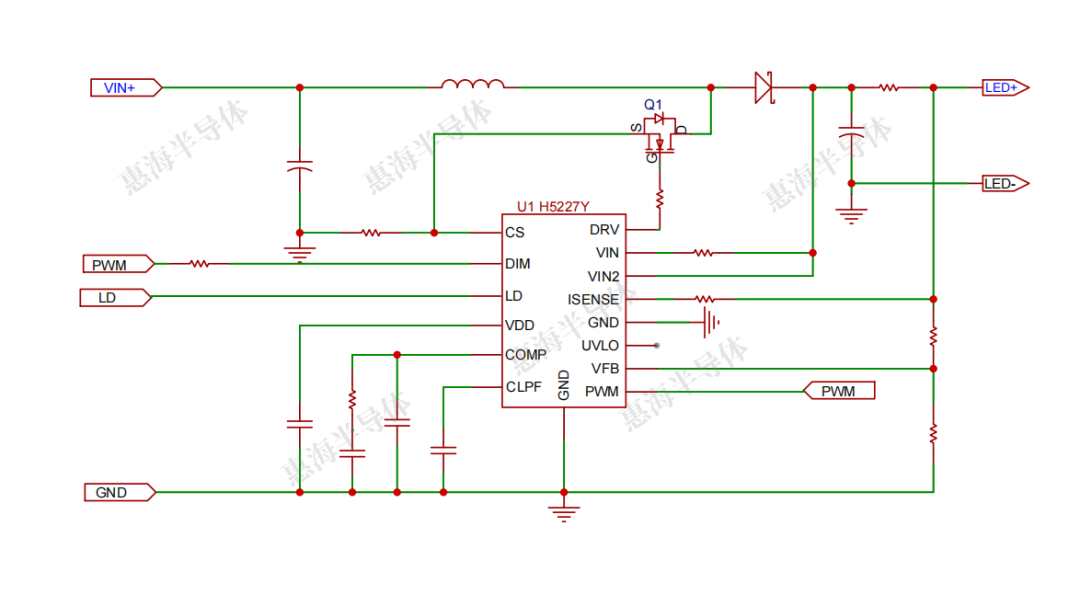

48V TO 72V 10A 典型电路图
