每周推荐！开关电源电路原理图、电机控制等资料集合

1、典型模电电路应用108例，附Protel DXP原理图和pdf文件

108个典型经典应用电路实例，内附附protel DXP原理图和pdf文件，初学适用。

资料部分截图展示：

2、电源工程师必备资料【开关电源设计+电源芯片】

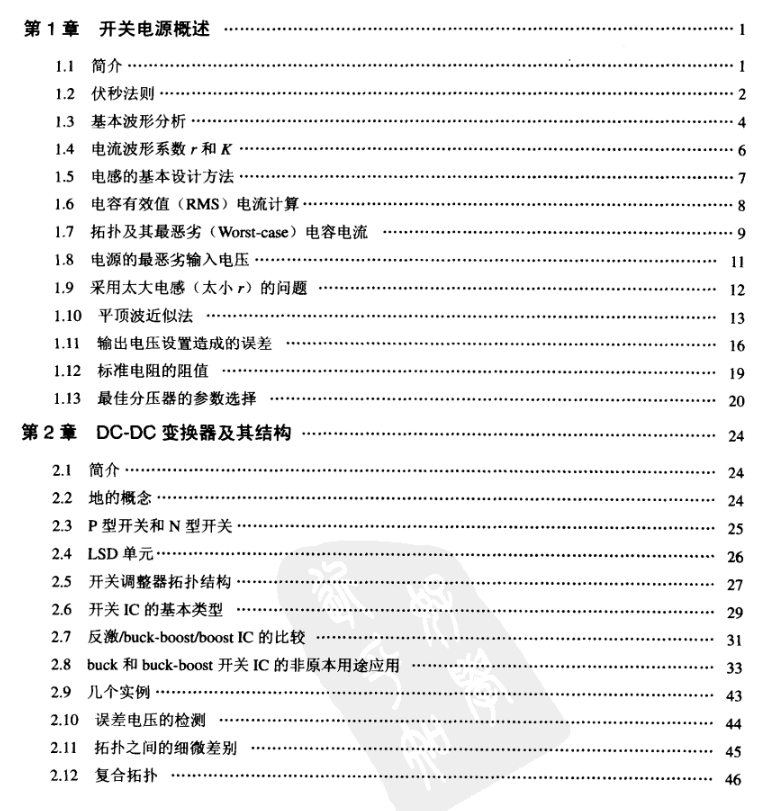

本资料是作者（国家半导体公司总工程师）凭多年工作经验和学术造诣全面概括开关电源设计与优化技术的结晶。资料中系统论述了开关电源电路(设计)的功率变换、EMI滤波器、各功率变换器器件的参数选择和变换器各部分波形、PCB 设计、电源温度控制、电源安全、可靠性及检测等内容。资料中将开关电源设计的重点方程整理归纳形成1章，并将电源设计常见问题列出并一一作答。它不是含复杂数学推导的教科书，也不是针对某些特定电源设计细节的文献，而是介于两者之间的实用、通俗、严谨且很有价值的工程技术指导资料。


3、永磁、直流无刷、直线电机、控制等等关于电机的资料合集

各种电机方面的参考资料，有需要的可以前往免费下载~


4、MATLAB仿真在直流电机双闭环调速系统中的应用

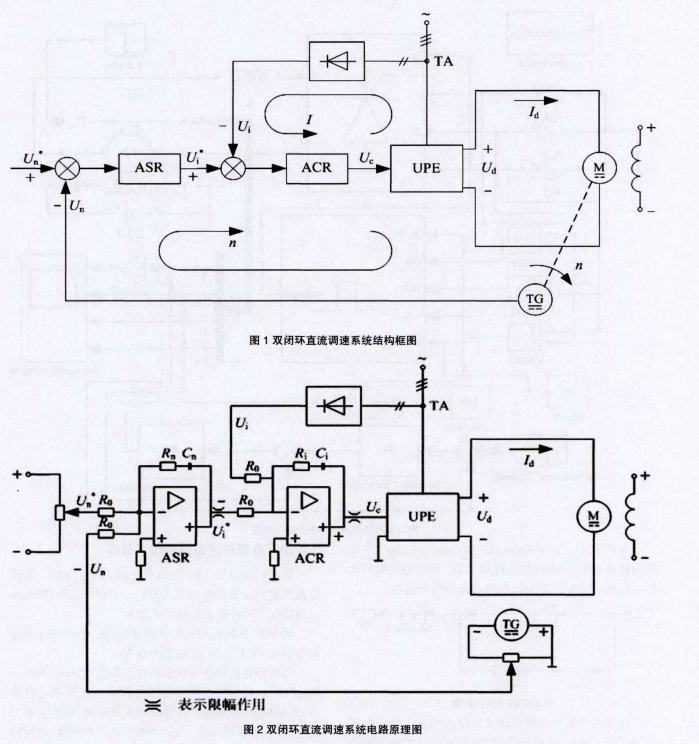

在分析了直流调速系统原理的基础上，在matlab/SIMULINK 仿真环境下对转速、电流双闭环调速系统建模并进行了仿真分析。仿真结果表明，该控制系统模型具有转速、转矩响应好和仿真速度快的
优点。

直流电动机是将直流电能转化为机械能的设备，其调速范围大，平滑性较高，并且能够实现快速启动，制动和逆向运转，广泛应用于高性能的可控电力拖动领域中。而在电力拖动系统中，各性能要求都是通过精确控制电机转速来完成的，因而调速系统是其最核心的控制系统 " 。

在电机的速度达到稳态的情况下，转速负反馈和PI 调节器的单闭环调速系统可以实现无静差调速。但电机在启动过程中，为了实现最快启动，需要电流迅速达到最大值并且在一定时间内保持恒定，而主电路中存在的电感使得电流不能发生突变，因此，可以采用电流负反馈控制来实现这一过程。但电机的速度达到稳态后，系统通过转速负反馈控制，电流负反馈不再发挥作用。如何解决在不同阶段运用不同的反馈方式控制电机系统，双闭环调速系统得到了广泛的重视2。

本文采用MATLAB提供的动态系统仿真工具 SIMULINK 对系统建模，并进行了仿真，还对仿真结果进行了分析。
