每周推荐 ! 开关电源电路原理图、PCB+272个音频功放电路图资料

1、简易开关电源电路原理图PCB资料

1、简易开关电源电路原理图PCB资料

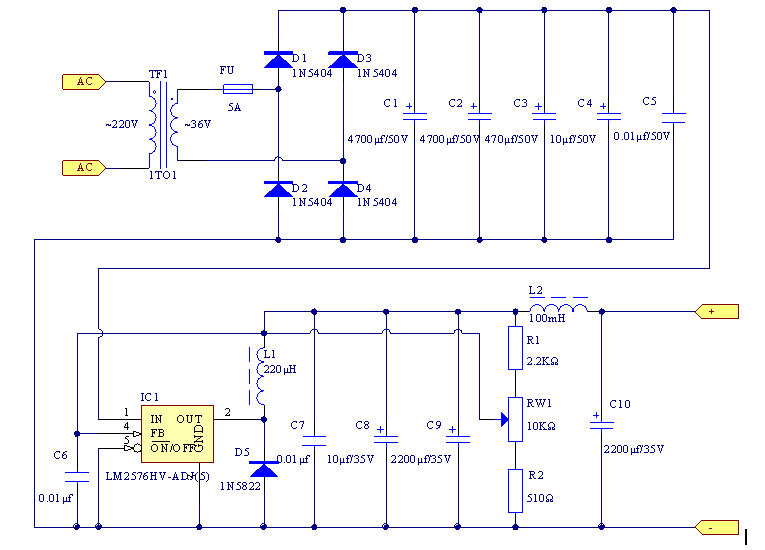

简易开关电源电路原理图 PCB资料（可调款式），可用AD打开，可调节1.5V至30V 3A。

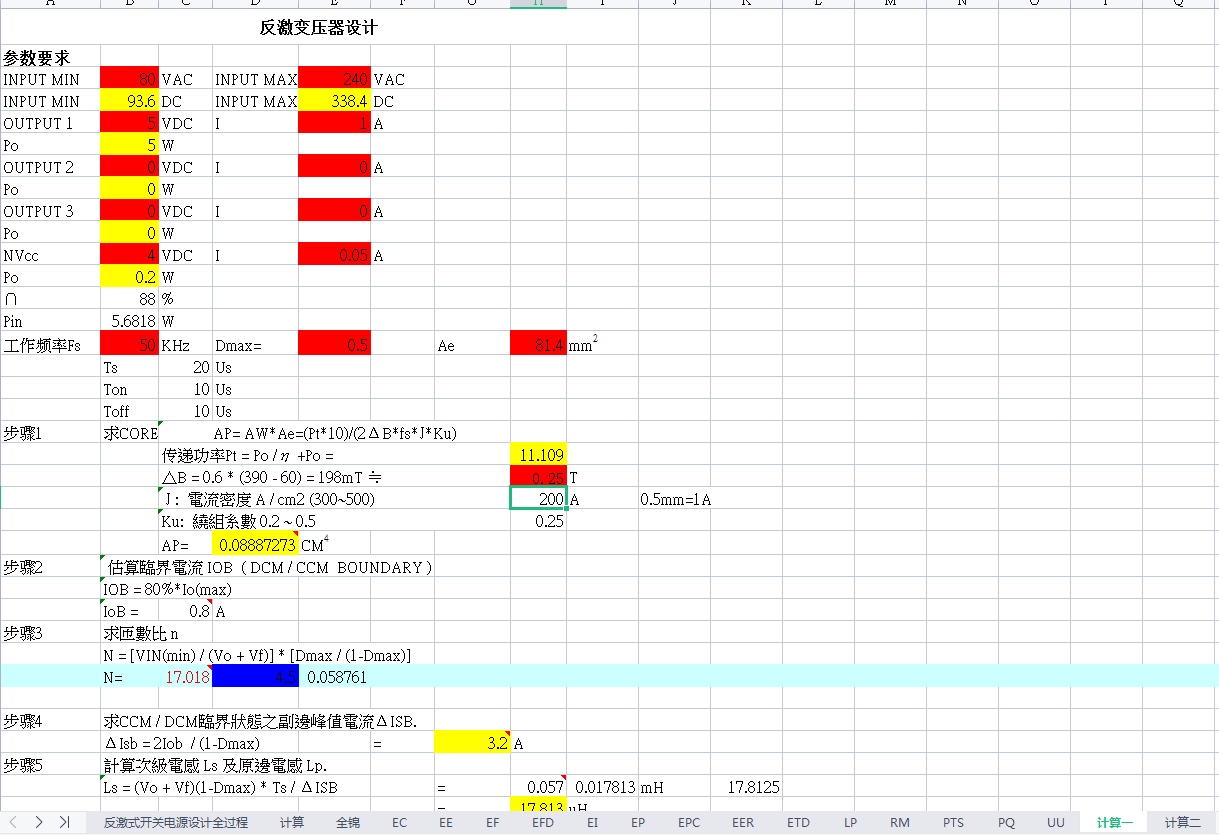

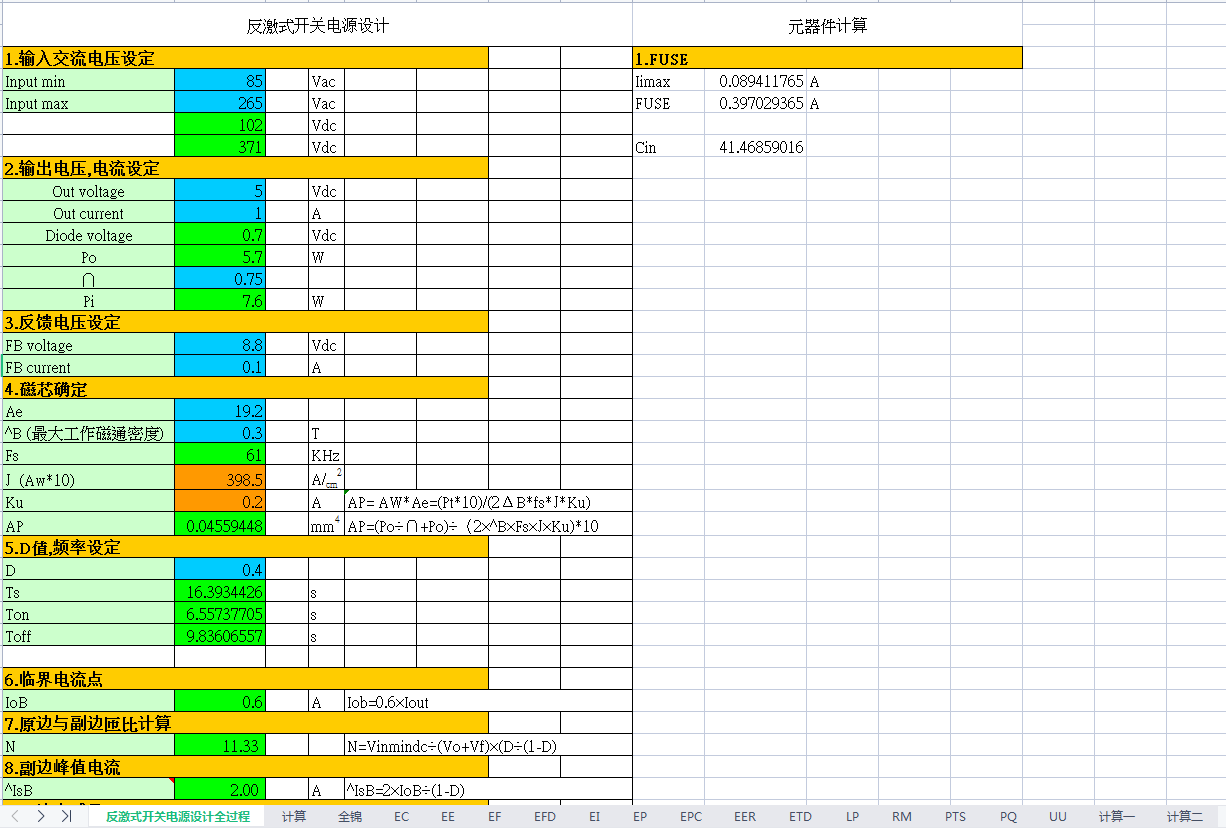

最全电源反激计算表格免费分享，加入数据可以直接计算出结果，很实用的工具，免费下载~

直流5V继电器控制模块原理图与PCB文件，具有以下特点：

1、具有输出信号指示。

2、直接可接单片机输出口。

3、抗干扰能力强，具有光电隔离

4、具有二极管续流保护

5、可单独控制一台步进电机

6、继电器寿命长可连续吸合10万次

7、外部连线采用旋转压接端子，使接线更牢固。

8、四周有固定安装孔。

可控制10A 250VAC、10A 30VDC 负载

在给首版电源板测试时，最好的结果是它不仅可以工作，而且还“安静”，凉爽地运行。然而现实总是很少一次成功。

开关电源的一个常见问题是“不稳定”的开关波形。有时，波形抖动很明显，可以听到从磁性元件发出噪声。如果问题与印刷电路板（ PCB）布局有关，则很难确定原因。EMC也是很注重PCB布局，这就是为什么在开关电源设计的早期正确布局 PCB至关重要的原因。

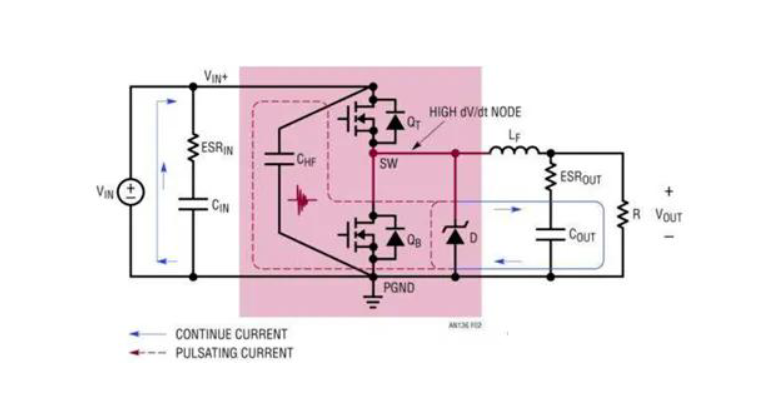

良好的布局设计可优化电源效率，减轻热应力，最重要的是，可将噪声以及走线与组件之间的相互作用降至最低。为实现这些目标，设计人员必须了解开关电源中的电流传导路径和信号流，这一点很重要。以下讨论提出了针对非隔离式开关电源的正确布局设计的设计注意事项。

布局对于大型系统板上的嵌入式 DC /DC电源，电源输出应位于负载设备附近，以最大程度地减小互连阻抗和整个系统上的传导电压降 PCB走线可实现最佳的电压调节，负载瞬态响应和系统效率。

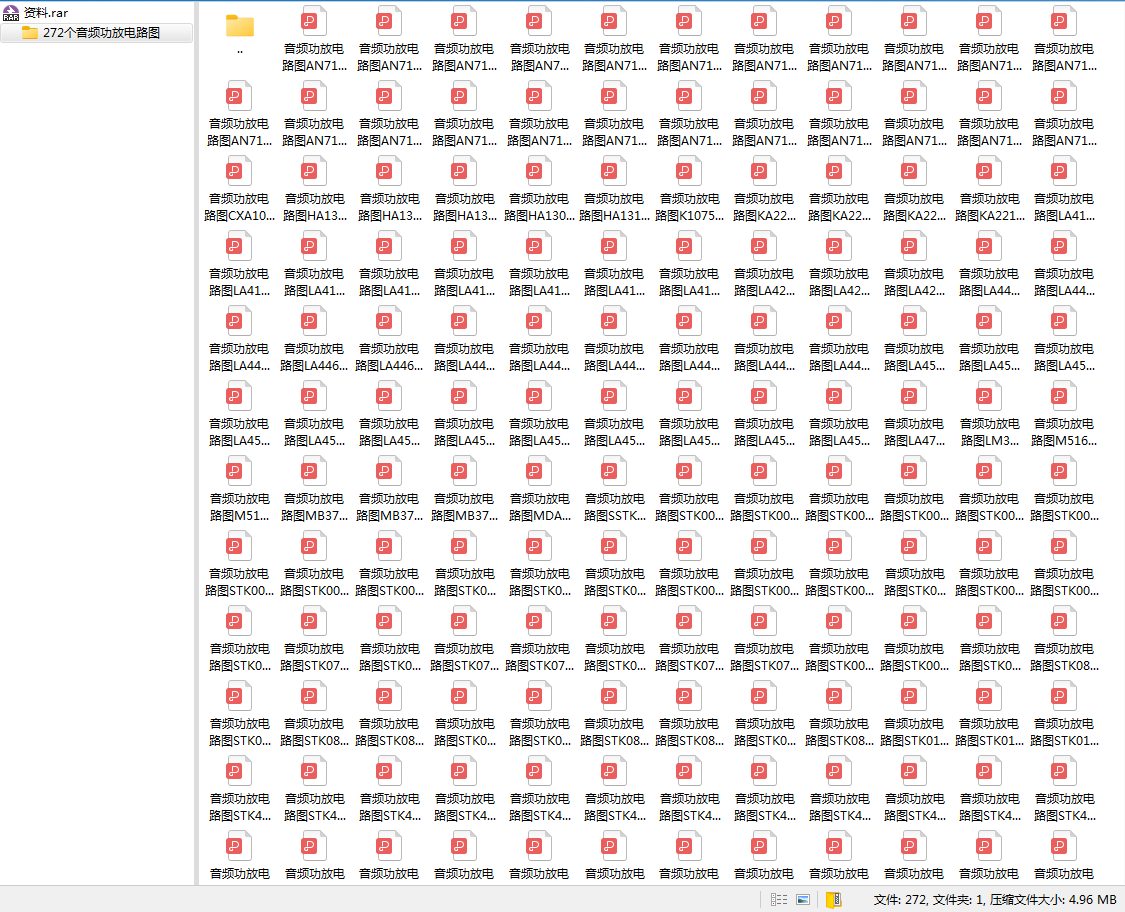

272个音频功放电路图资料分享，有需要的小伙伴可以点击下载~
