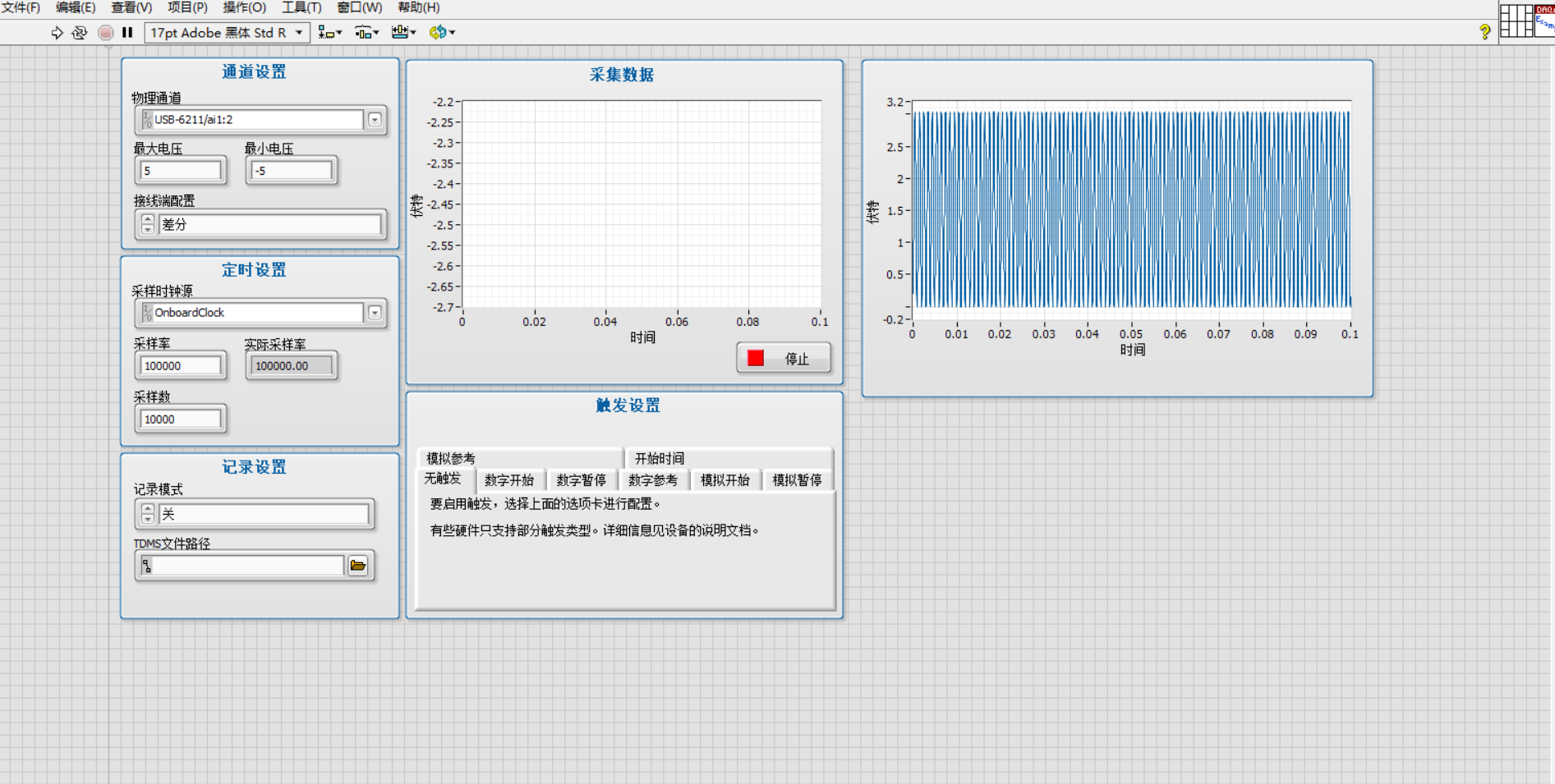

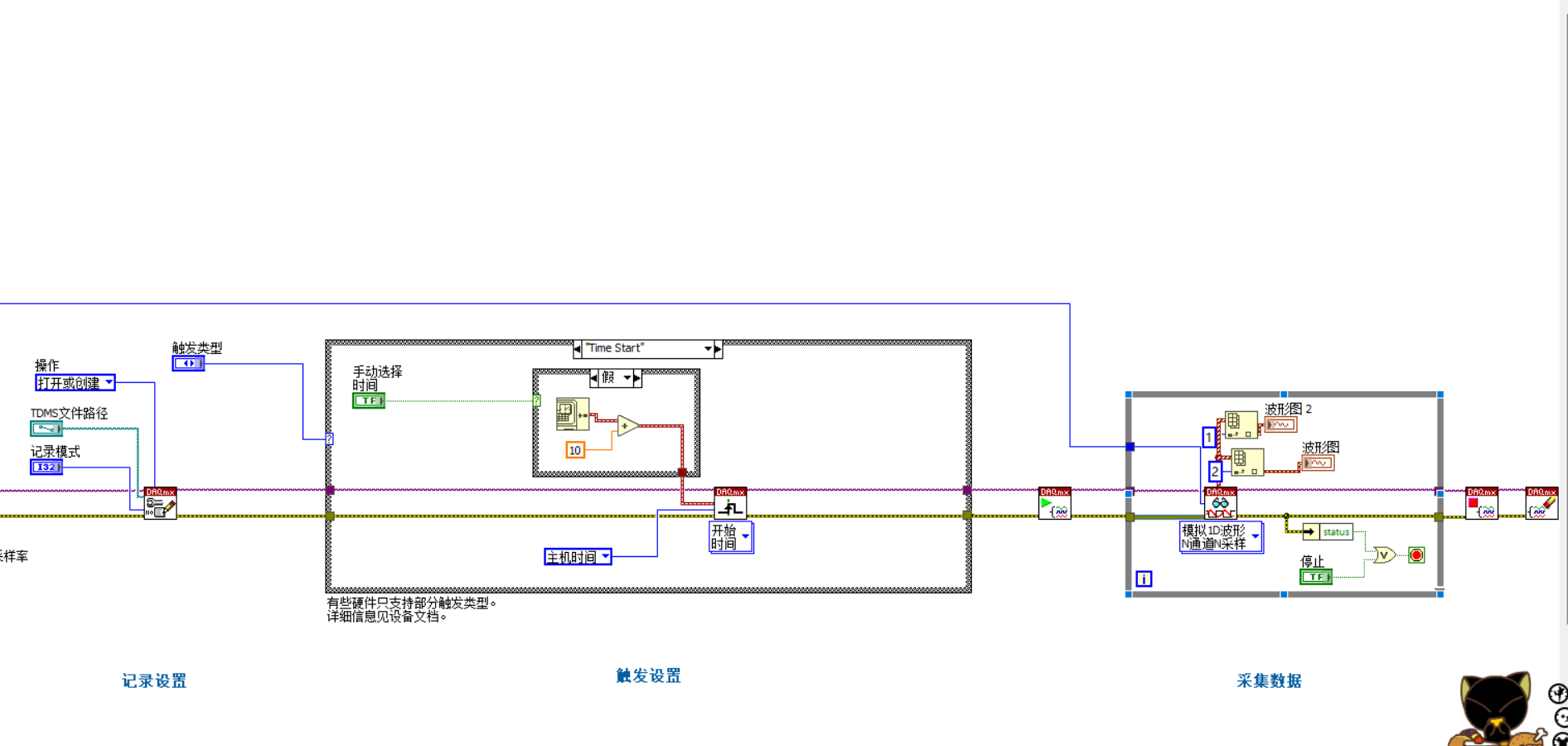

USB6211使用电压连续输入两个通道只显示一个通道

答案对人有帮助，有参考价值 0

针对USB-6211采集两个通道信号时仅显示一个通道的问题，以下是分步解决方案：

1. 硬件连接验证

• 确认物理连接正确：



  • 单端模式：确保两个信号的正极分别接入AI0和AI1，所有GND线接至设备地（如AI GND）。


  • 差分模式：通道0接AI0+与AI0-，通道1接AI1+与AI1-。




• 使用万用表检查：



  • 测量AI0与AI1对地电压，确认信号存在且无短路。



2. DAQmx任务配置检查

• 在MAX（Measurement & Automation Explorer）中创建测试任务：



  • 新建模拟输入电压任务，添加通道时分别选择"Dev1/ai0"和"Dev1/ai1"。


  • 设置采样模式为连续采样，采样率≥1kHz（根据信号频率调整）。


  • 运行测试面板，观察两个通道是否均有数据。



3. 代码调试步骤

import nidaqmx

from nidaqmx.stream_readers import AnalogMultiChannelReader



with nidaqmx.Task() as task:

    # 正确添加两个独立通道

    task.ai_channels.add_ai_voltage_chan("Dev1/ai0", name="Channel0")

    task.ai_channels.add_ai_voltage_chan("Dev1/ai1", name="Channel1")



    task.timing.cfg_samp_clk_timing(1000, samps_per_chan=100)



    reader = AnalogMultiChannelReader(task.in_stream)

    data = np.zeros((2, 100))  # 二维数组：2通道 x 100样本



    reader.read_many_sample(data, 100)  # 读取100个样本



    print(f"通道0数据：{data[0]}")  # 索引0对应ai0

    print(f"通道1数据：{data[1]}")  # 索引1对应ai1

4. 常见错误排查

• 通道顺序错误：确认数据数组索引0对应ai0，索引1对应ai1。


• 缓冲区大小不匹配：确保data数组维度为(通道数, 样本数)。


• 触发设置：检查是否使用了触发配置导致只采集部分数据。

5. 高级诊断工具

• 使用NI-DAQmx的示波器功能：



  • 在MAX中右键点击设备，选择"NI示波器"实时监控输入信号。




• 查看错误日志：


  try:

  # 采集代码

  except nidaqmx.DaqError as e:

  print("DAQmx错误:", e)

6. 信号可视化验证

import matplotlib.pyplot as plt



plt.figure(figsize=(10,4))

plt.subplot(211)

plt.plot(data[0], label='Channel 0')

plt.legend()

plt.subplot(212)

plt.plot(data[1], label='Channel 1')

plt.legend()

plt.show()

通过以上步骤，可系统性地定位并解决双通道采集异常问题。若仍无法解决，建议：尝试交换输入信号以排除传感器故障；更新NI-DAQmx驱动至最新版本；或联系NI技术支持提供设备自检报告。
