摘要

随着增强和混合现实(AR & MR)技术的发展,光波导器件已成为人们越来越关注的对象。为了帮助光学工程师设计这样的系统,VirtualLab Fusion提供了几个系统设计工具,将任务分解成一个受控的、循序渐进的过程。在这个用例中,我们演示了布局设计工具根据用户的规格自动生成“Hololens 1”类型(线性光栅下的1D-1D孔径扩张)系统的功能。

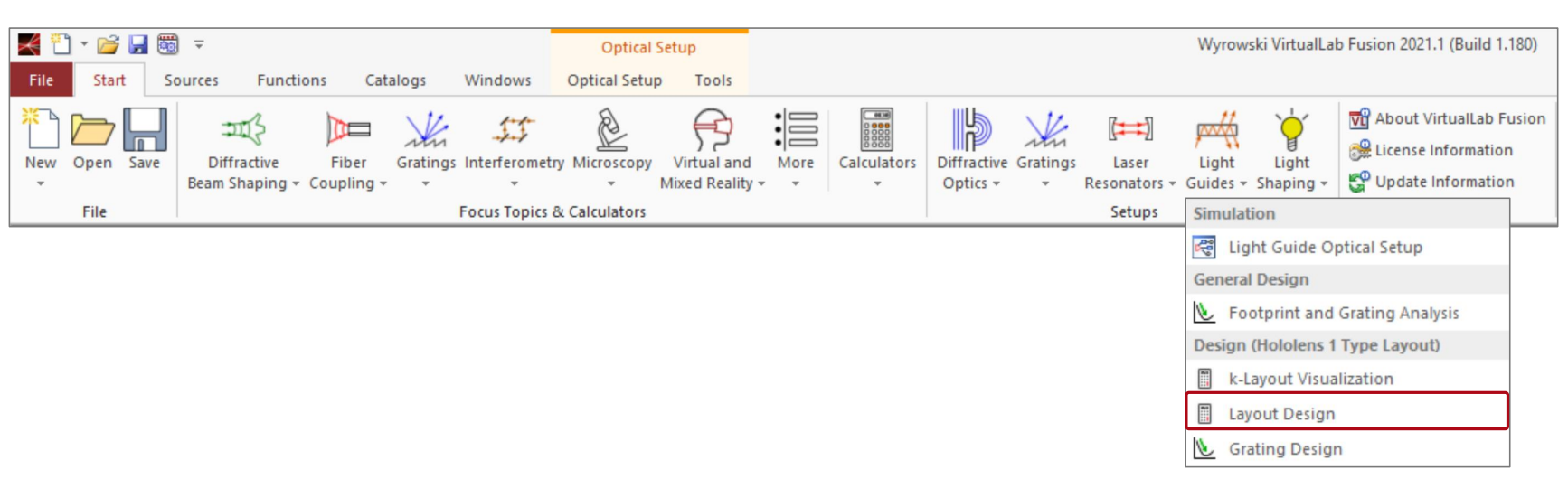

打开AR&VR布局设计计算器
布局设计工具(Layout Design tool)是Light Guide Toolbox Gold Edition中的一个特殊计算器。
它是在Start ribbon 主窗口的Light Guides部分初始化的。

布局设计——设置参数

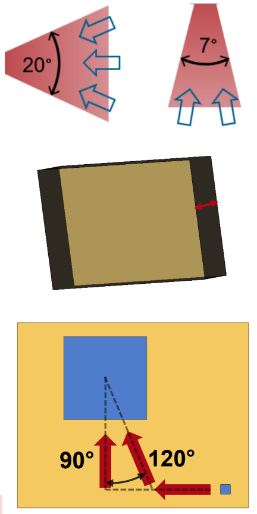

视场范围(FOV)

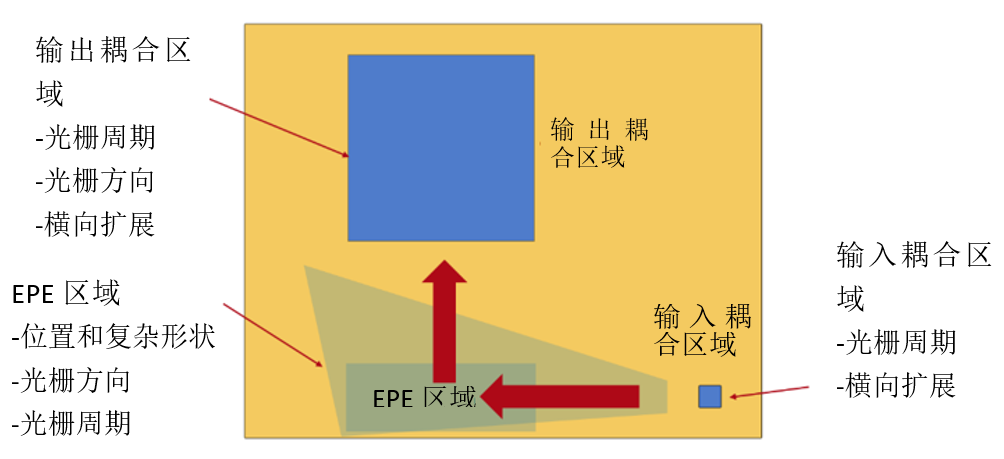

输入输出耦合区域的位置和方向
导厚度

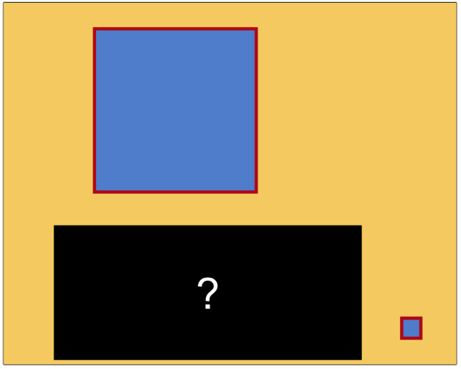

目瞳扩张(EPE)偏转

布局设计——计算参数

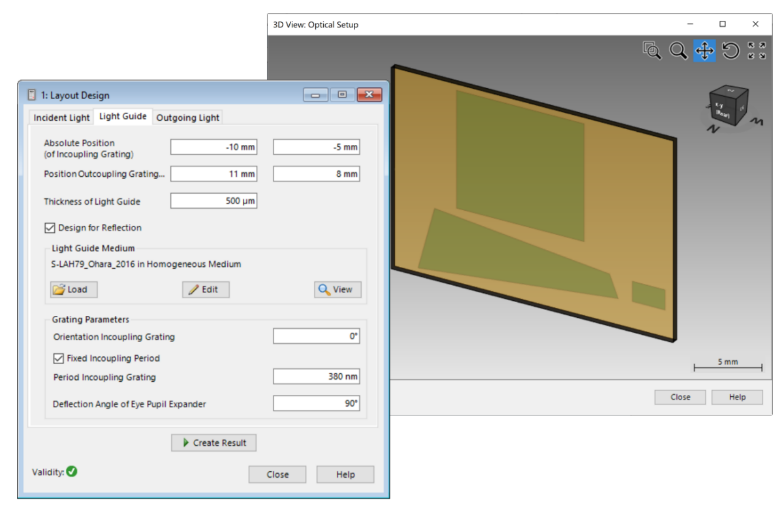

光波导光学设置的自动生成

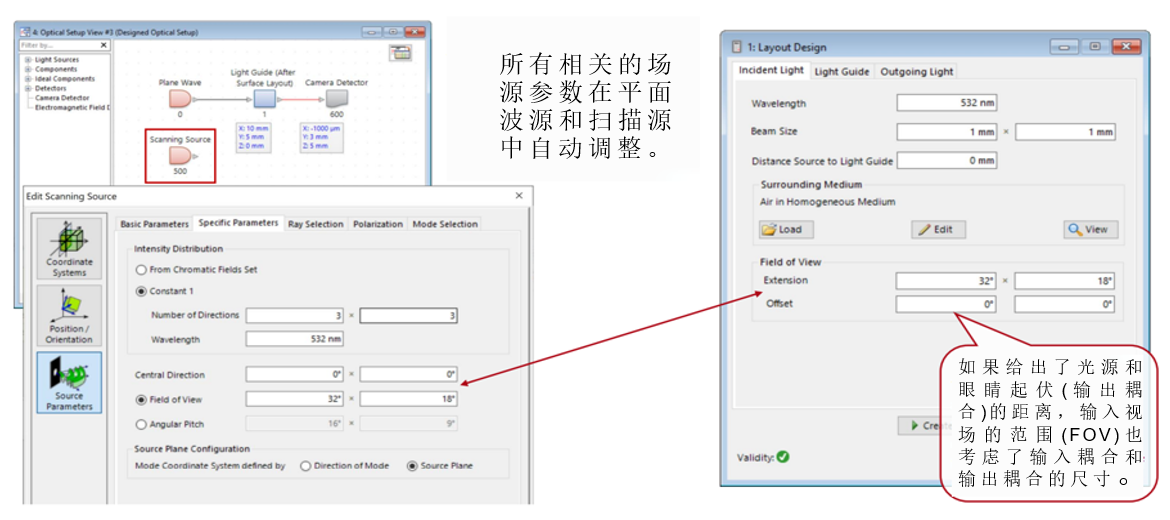

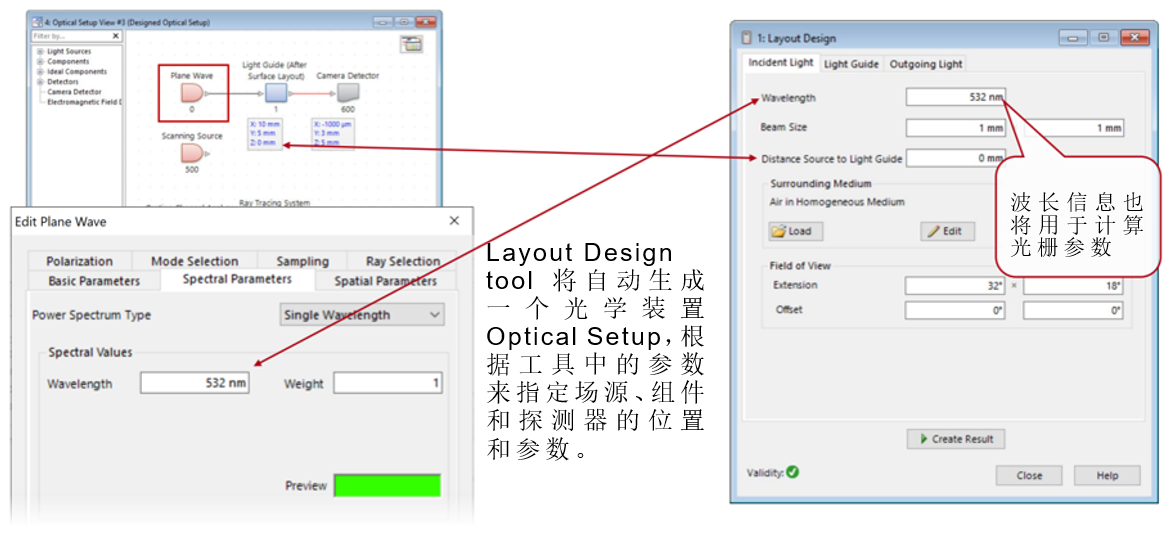

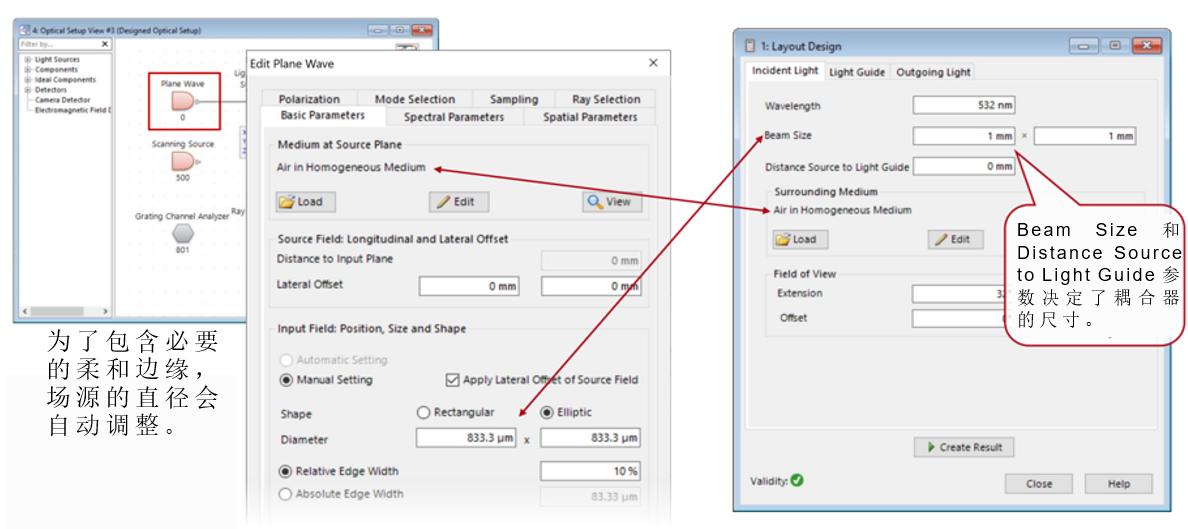

平面波源规范

扫描场源规格

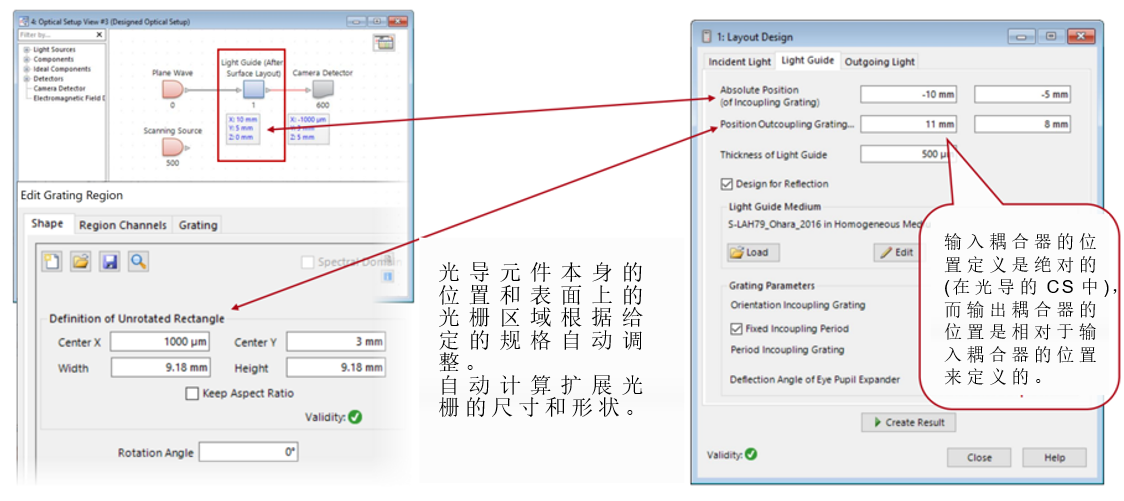

元件和光栅区域的定位

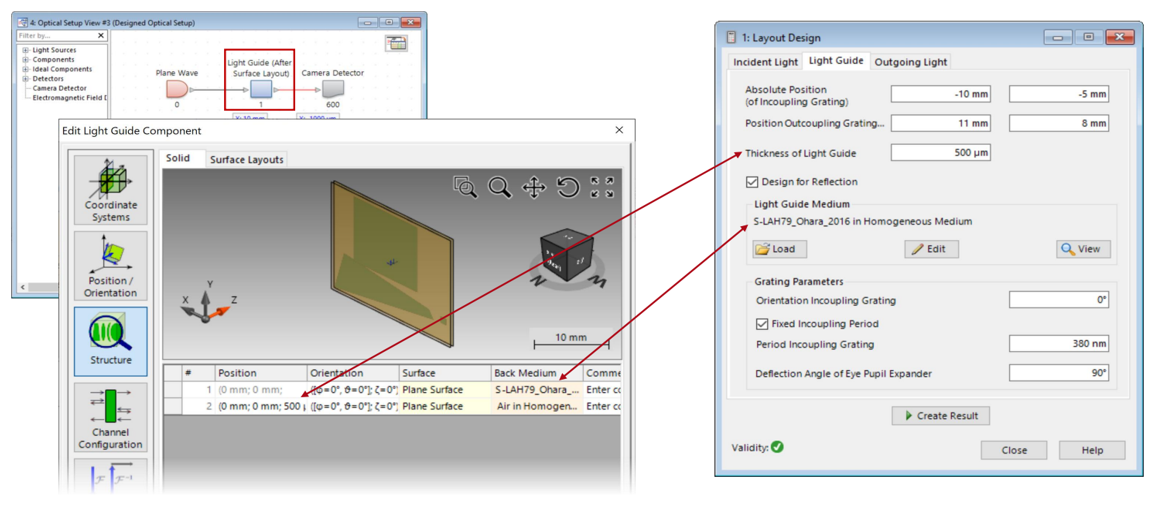

光导参数

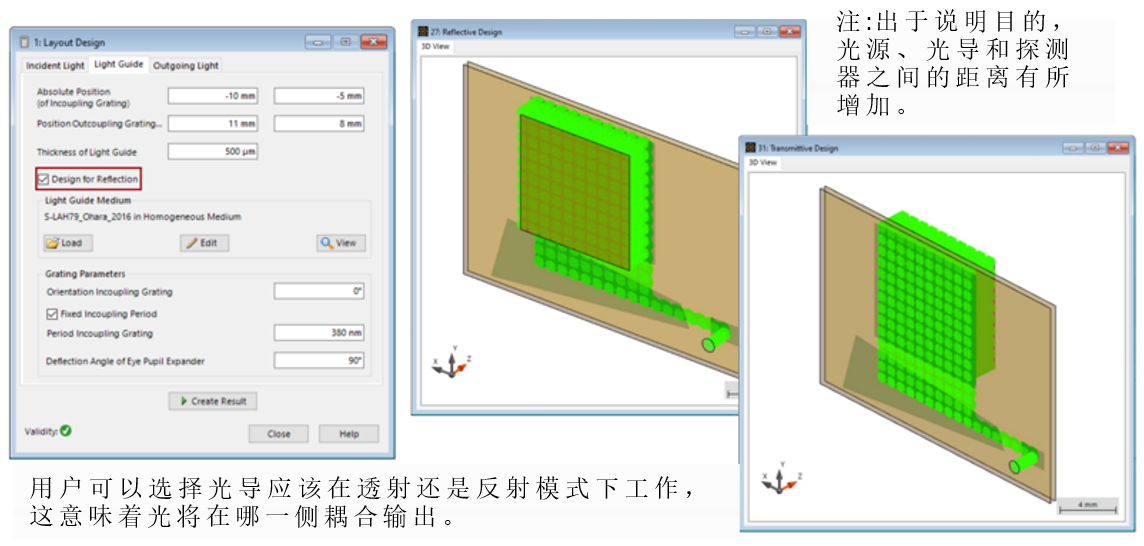

传输或反射的设计

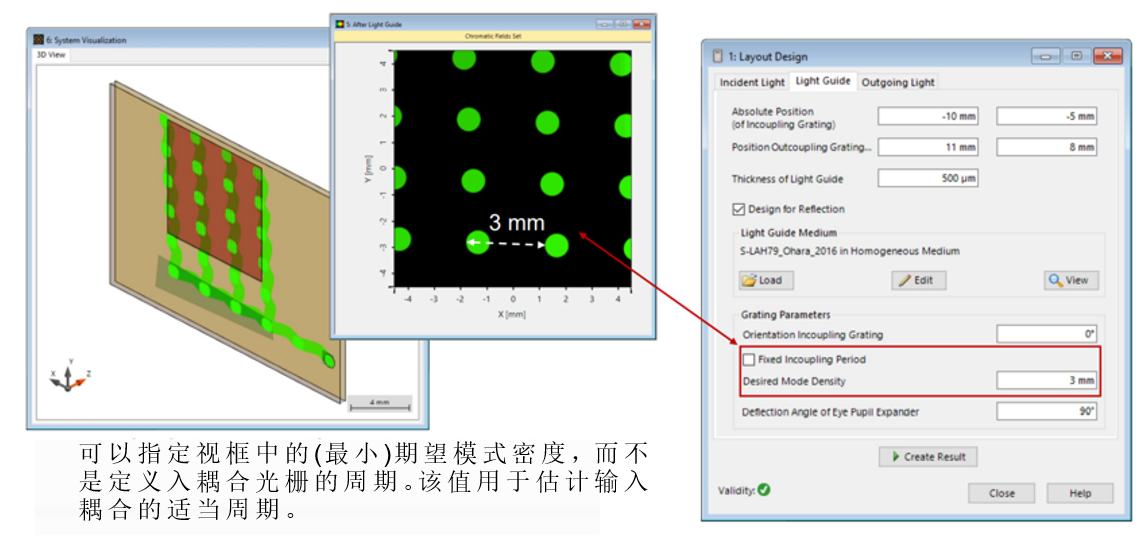

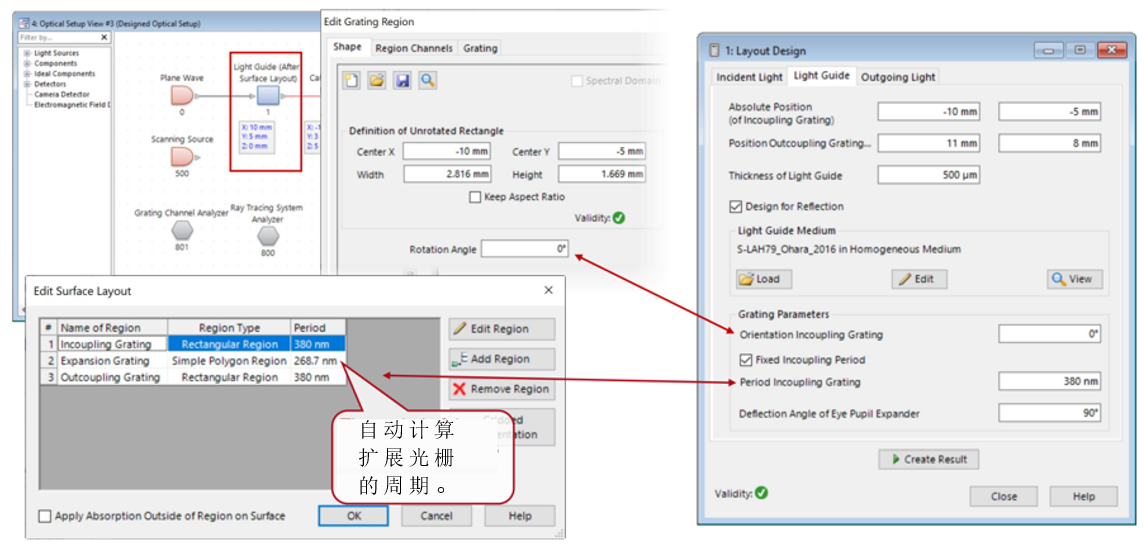

光栅区域的参数

光栅区域的参数

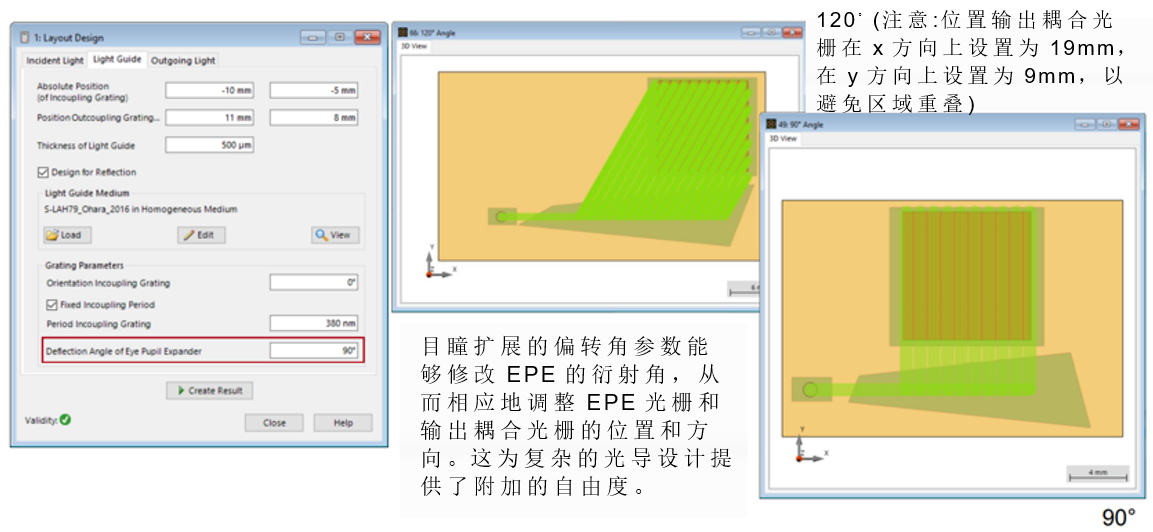

偏转角设置

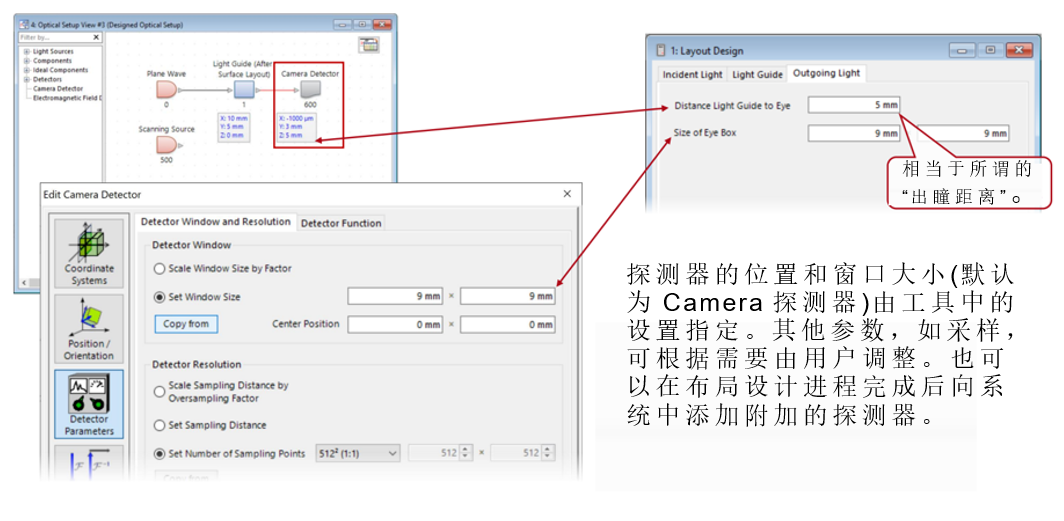

探测器设置

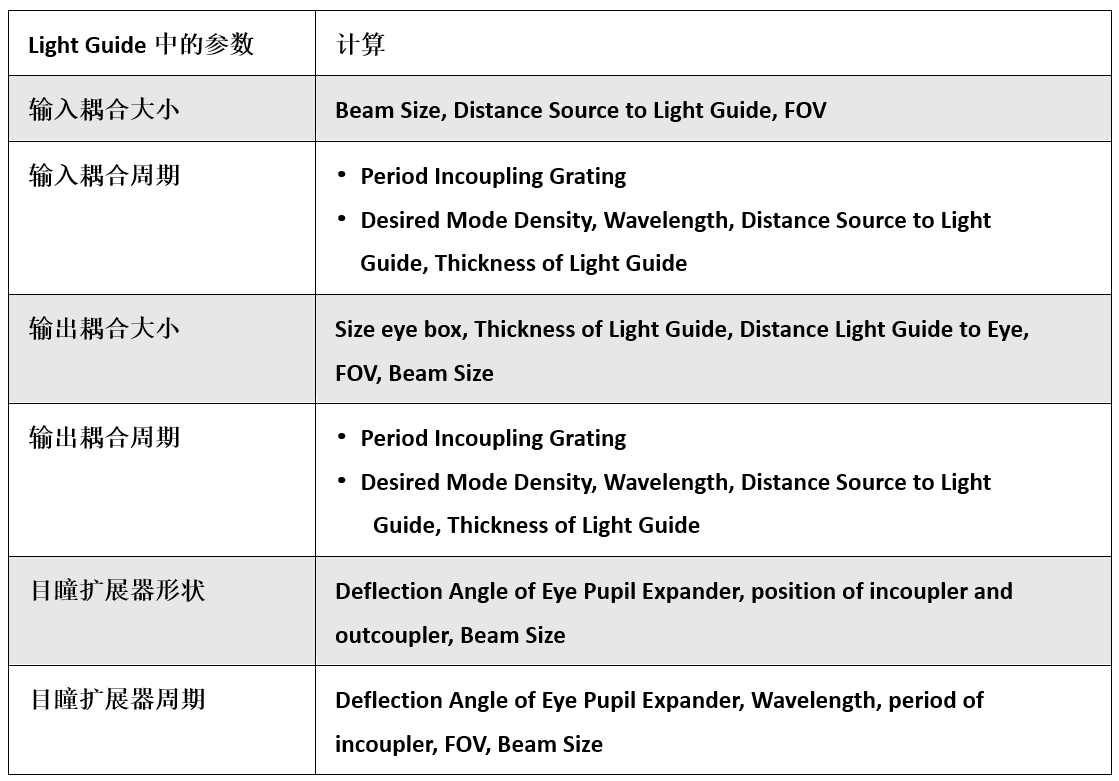

参数相关性和贡献概述

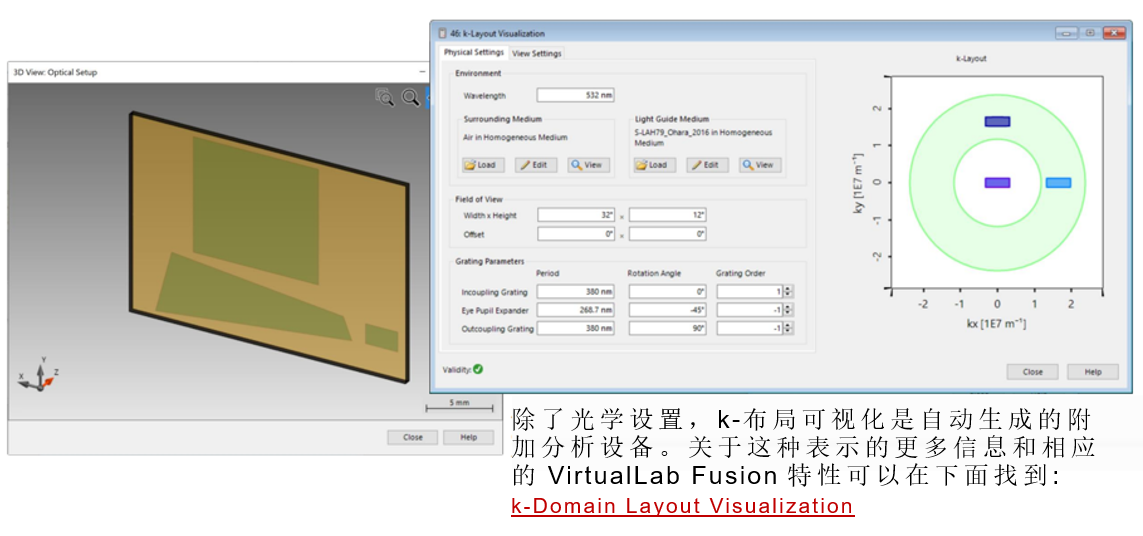

结果

|
