Sensor 驱动开发

1.1 概述

Sensor 是较为常见的输入设备，用于感知环境状态，从而实现相应的响应。相较于原始的 Linux 驱动模式，KaihongOS 在 HDF（Hardware Driver Foundation）层实现 Sensor 的驱动。这种实现方式能够实现一次开发，支持在不同的内核环境部署，比如轻量级系统、小系统或者标准 Linux 系统。此外，在 HDF 框架中，对于不同的驱动能够实现统一管理，每一个驱动都对外能够提供服务，对应用层来说，只需调用 HDI（Hardware Device Interface）接口即可获取驱动服务的能力。

1.2 Sensor 驱动模型

OpenHarmony 中基于 HDF 驱动框架的 Sensor 驱动模型如下图：

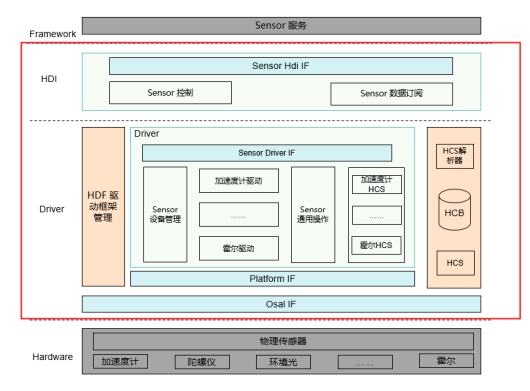

​ 图 1-1 Sensor 驱动模型

Sensor 驱动模型屏蔽硬件器件差异，为上层 Sensor 服务系统提供稳定的 Sensor 基础能力接口，包括 Sensor 列表查询、Sensor 启停、Sensor 订阅及取消订阅、Sensor 参数配置等功能。Sensor 设备驱动的开发是在 HDF 驱动框架基础上，结合操作系统抽象层（OSAL,Operating System Abstraction Layer）和平台驱动接口（比如 I2C/SPI/UART 总线等平台资源）能力，屏蔽不同操作系统和平台总线资源差异，实现 Sensor 驱动“一次开发，多系统部署”的目标。

如图 1-1 所示，OpenHarmony 中 Sensor 驱动模型的分为以下层级：

• Hardware：此层决定了 Sensor 设备与 CPU 是如何连接的，外设使用何种方式（比如 I2C、SPI、GPIO 等）进行通讯等等。
• Driver：该层实现硬件外设驱动，包括 HdfDriverEntry 中的 bind Init、realese 函数，以及数据 OpsCall 里面的 ReadData。
• HDI：接口定义与实现。接口主要包括所有 Sensor 信息查询、Sensor 启停、Sensor 订阅/取消订阅、Sensor 参数配置等稳定的接口，简化服务开发。
• Framework：上层 Sensor 服务。

1.3 HCS 配置

对于不同的平台，需要在对应的平台目录修改对应的 hcs 文件，下面示例为 khdvk_rk3568_a 平台下新增 sensor 模块的修改方法。

1.3.1 配置 device_info.hcs

文件路径

vendor/kaihong/khdvk_rk3568_a/hdf_config/khdf/device_info/device_info.hcs

配置说明

在 device_info.hcs 中添加以下信息：

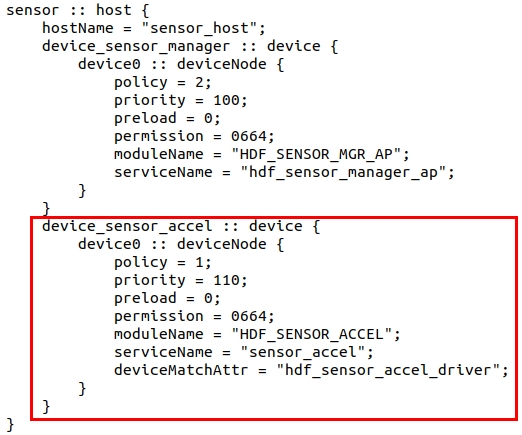

​ 图 1-2 配置 device_info.hcs

主要字段说明如下:

• policy：服务策略。取值“0”表示不发布服务，取值“1”表示向内核态发布服务，取值“2”表示向内核用户态发布服务。
• moduleName：与驱动实现的 HdfDriverEntry 结构体中的 moduleName 相同。
• deviceMatchAttr：驱动的私有配置信息。
• serviceName：服务名称，最终会在/dev/节点下生成 serviceName 的节点（生成节点的前提条件是 policy 配置为大于等于 1）。

1.3.2 配置 sensor_config.hcs

文件路径

vendor/kaihong/khdvk_rk3568_a/hdf_config/khdf/sensor/sensor_config.hcs

配置说明

在 sensor_config.hcs 中添加如下内容：

#include "accel/bmi160_config.hcs"

1.3.3 配置 bmi160_config.hcs

文件路径

vendor/kaihong/khdvk_rk3568_a/hdf_config/khdf/sensor/accel/bmi160_config.hcs

配置说明

新增文件夹 accel，并新建文件 bmi160_config.hcs，文件内容如下：

#include "../sensor_common.hcs"
root {
    accel_bmi160_chip_config : sensorConfig {
        match_attr = "hdf_sensor_accel_driver";
        sensorInfo :: sensorDeviceInfo {
            sensorName = "accelerometer";
            vendorName = "borsh_bmi160"; // max string length is 16 bytes
            sensorTypeId = 1; // enum SensorTypeTag
            sensorId = 1; // user define sensor id
            power = 230;
        }
        sensorBusConfig :: sensorBusInfo {
            busType = 0; // 0:i2c 1:spi
            busNum = 6;
            busAddr = 0x68;
            regWidth = 1; // 1byte
        }
        sensorIdAttr :: sensorIdInfo {
            chipName = "bmi160";
            chipIdRegister = 0x00;
            chipIdValue = 0xd1;
        }
        sensorRegConfig {
            /*  regAddr: register address
                value: config register value
                len: size of value
                mask: mask of value
                delay: config register delay time (ms)
                opsType: enum SensorOpsType 0-none 1-read 2-write 3-read_check 4-update_bit
                calType: enum SensorBitCalType 0-none 1-set 2-revert 3-xor 4-left shift 5-right shift
                shiftNum: shift bits
                debug: 0-no debug 1-debug
                save: 0-no save 1-save
            */
            /* regAddr, value, mask, len, delay, opsType, calType, shiftNum, debug, save */
            initSeqConfig = [
                0x7e,    0xb6, 0xff,   1,     5,       2,       0,        0,     0,    0,
                0x7e,    0x10, 0xff,   1,     5,       2,       0,        0,     0,    0
            ];
            enableSeqConfig = [
                0x7e,    0x11, 0xff,   1,     5,       2,       0,        0,     0,    0,
                0x41,    0x03, 0xff,   1,     0,       2,       0,        0,     0,    0,
                0x40,    0x08, 0xff,   1,     0,       2,       0,        0,     0,    0
            ];
            disableSeqConfig = [
                0x7e,    0x10, 0xff,   1,     5,       2,       0,        0,     0,    0
            ];
        }
    }
}

注意根据实际情况修改以上加粗内容的配置。

1.4 编译选项修改

1. 在 drivers/hdf_core/adapter/khdf/linux/model/sensor/Kconfig 中添加以下内容：

config DRIVERS_HDF_SENSOR_ACCEL_BMI160

  bool "Enable HDF accel bmi160 sensor driver"

  default n

  depends on DRIVERS_HDF_SENSOR_ACCEL

  help

   Answer Y to enable HDF accel bmi160 sensor driver.

2. 在 drivers/hdf_core/adapter/khdf/linux/model/sensor/Makefile 中添加以下内容：

obj-$(CONFIG_DRIVERS_HDF_SENSOR_ACCEL_BMI160) += $(SENSOR_ROOT_CHIPSET)/chipset/accel/accel_bmi160.o

添加后如下图所示：

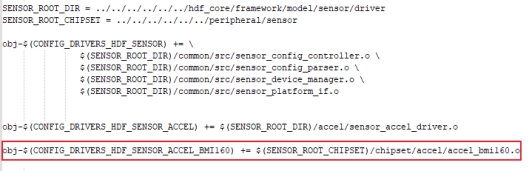

​ 图 1-3 修改 Makefile

对应的驱动实现文件如下:

drivers/peripheral/sensor/chipset/accel/accel_bmi160.c

drivers/peripheral/sensor/chipset/accel/accel_bmi160.h

3. 内核 defconfig 配置

在

device/board/kaihong/khdvk_rk3568_a/kernel/config/khdvk_rk3568_a/khdvk_rk3568_a_defconfig

文件中添加以下内容：

CONFIG_DRIVERS_HDF_SENSOR=y

CONFIG_DRIVERS_HDF_SENSOR_ACCEL=y

CONFIG_DRIVERS_HDF_SENSOR_ACCEL_BMI160=y

1.5 应用代码目录说明

Sensor 驱动对外服务的接口实现均在 drivers/peripheral/sensor 路径下，该目录对应的功能说明如下：

/drivers/peripheral/sensor

├── hal         # sensor模块hal层代码

│  └── include    # sensor模块hal层内部头文件

│  └── src      # sensor模块hal层代码的实现

├── interfaces     # sensor模块对上层服务提供的驱动能力接口

│  └── include    # sensor模块对外提供的接口定义

├── hdi_service    # sensor模块hdi层代码

├── test        # sensor模块测试代码

│  └── unittest    # sensor模块单元测试代码

1.6 常见问题处理

1. 确认 HCS 配置的准确性，包括 I2C 总线、Sensor 寄存器初始化、Sensor 使能等信息。
2. 确认是否修改了编译选项，使其正常编译进去。
3. 若应用使能不上，确认模块是否要配置权限，以及是否要 touch hdf.hcs 更改时间戳。

如果 khdf 存在缓存被刷的情况，查看打印建议使用 printk 函数。
