哪位大神可以把IR2106S驱动电路讲解下？

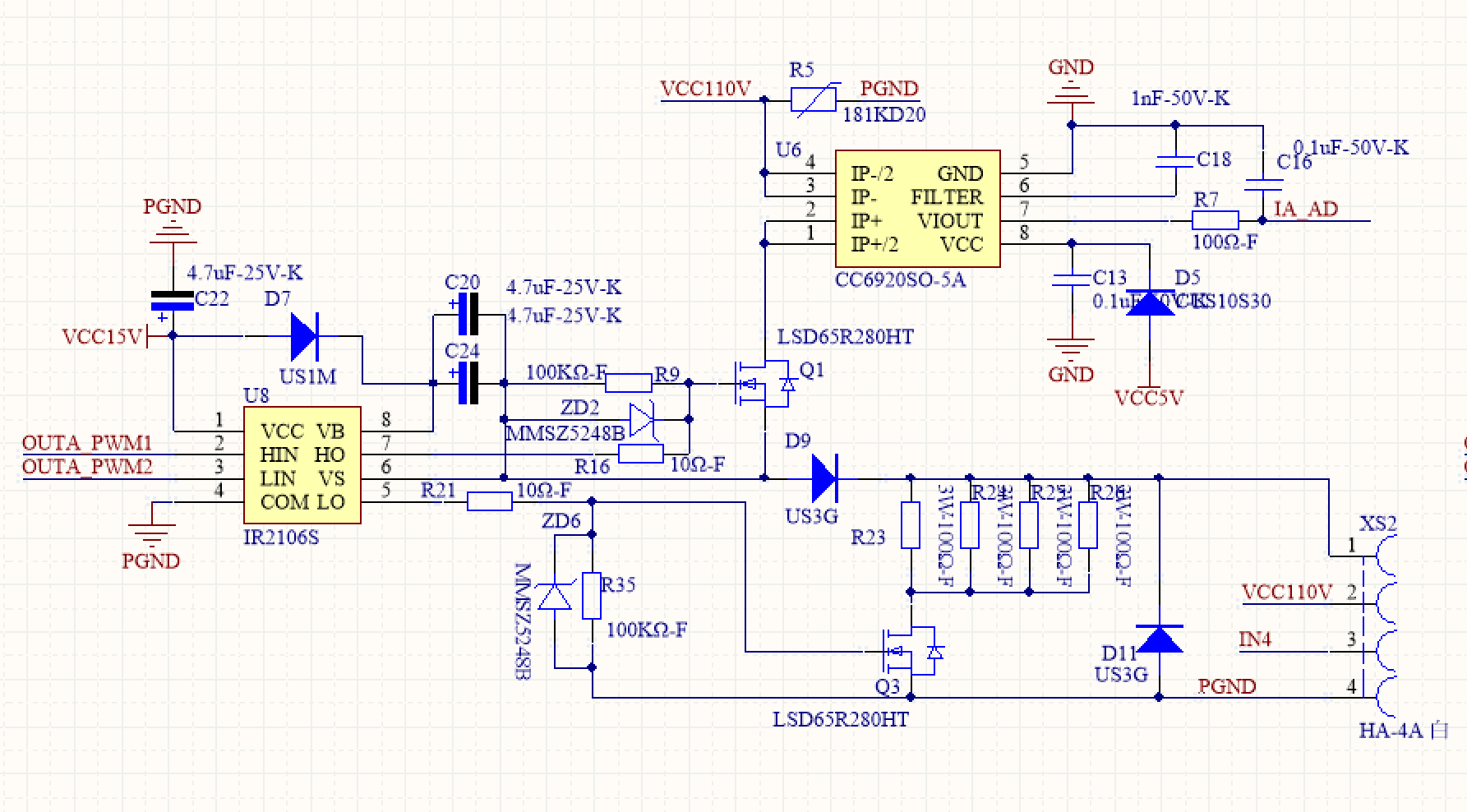

问答对人有帮助，内容完整，我也想知道答案 0 刚接触机车雨刷的电路板，看到驱动这块查了资料也没看明白，如图是驱动电机部分电路，哪位大神可以讲讲这个电路中的各个关键元件作用，还有为什么要用两路PWM去驱动？电路里有哪些关键元键需要我注意的，只有10分了，感激！ 1 已退回10积分
2023-6-8 21:39:16　　评论淘帖0 邀请回答您可以邀请以下用户，快速回答问题 × jf_50240986 该类别下有 69 个回答。邀请回答摩托罗拉该类别下有 9 个回答。邀请回答凤毛麟角该类别下有 8 个回答。邀请回答刘花该类别下有 7 个回答。邀请回答 muching123 该类别下有 7 个回答。邀请回答鼠爱米该类别下有 7 个回答。邀请回答 h1654155355.6033 该类别下有 7 个回答。邀请回答而无返还该类别下有 7 个回答。邀请回答熊本熊该类别下有 6 个回答。邀请回答 1123127317 该类别下有 6 个回答。邀请回答 hgimtk 该类别下有 6 个回答，其中被选为最佳答案 1 次。邀请回答百合子该类别下有 6 个回答。邀请回答 hfgdzc 该类别下有 6 个回答。邀请回答 DengQilong 该类别下有 6 个回答。邀请回答 djfldsthtr 该类别下有 6 个回答。邀请回答 ufydsyfsf 该类别下有 5 个回答。邀请回答骑着单车追捷豹该类别下有 5 个回答。邀请回答黑眼圈红了该类别下有 5 个回答。邀请回答发生的方式该类别下有 5 个回答。邀请回答冒汗的心情该类别下有 5 个回答。邀请回答举报王冀予相关推荐 • 哪位大神帮帮我，讲解下原理 2527 • 可以讲解电池充电保护电路的工作原理吗 2657 • TF完美替代IR驱动IC 6081 • 如何分析IR2110S驱动工作异常原因？ 1811 • 电路驱动电机，老是烧驱动芯片IR2104S？ 8436 • 有哪位大神可以帮忙讲解一下这个恒流源电路的构成和作用 1984 • 有哪位大神可以帮忙给详解下该电路中各部分元器件分立及组合的作用? 3318 • 哪位大神可以帮忙我破解下这个VI的密码？ 3827 • 求助，帮忙讲解下这个电路图的工作原理 3159 • 求大神讲解电路图 3745 1个回答

答案对人有帮助，有参考价值 0 这是一个典型的半桥驱动电路，右边的部分是为了适配110V高压，你可以暂时先忽略掉，主要控制部分就是左侧的IR2106. 其中关键元件是C20,C24这两个自举电容，只有他们大小合适才可以有足够的驱动电压保持高侧NMOS管Q1保持开通。有两路PWM信号输入很正常。因为IR2106是半桥驱动，控制两个mos管。HIN控制高边MOS Q1，LIN控制低边MOS Q3。要特别注意HIN 和 LIN不可同时为高电平，否则Q1,Q3同时导通，上下桥短路会直接炸管。

2023-6-21 13:14:48 评论举报裸奔小耗子
