如何用单片机去高精度地测量电流电路

问答对人有帮助，内容完整，我也想知道答案 0 嵌入式（单片机）开发测量电流的需求有哪些？如何用单片机去高精度地测量电流电路？ 0
2021-9-30 06:28:35　　评论淘帖0 邀请回答您可以邀请以下用户，快速回答问题 × heks 该类别下有 5 个回答。邀请回答陈博该类别下有 5 个回答。邀请回答 joereil 该类别下有 5 个回答。邀请回答发财树该类别下有 5 个回答。邀请回答王尚岱该类别下有 4 个回答。邀请回答 chm5 该类别下有 4 个回答。邀请回答 HengDu 该类别下有 4 个回答。邀请回答 shsfsdfsg 该类别下有 4 个回答。邀请回答 lining870815844 该类别下有 4 个回答。邀请回答 elecfans 该类别下有 4 个回答。邀请回答随行者011011 该类别下有 4 个回答。邀请回答 yqdedli 该类别下有 4 个回答。邀请回答 qjqb 该类别下有 4 个回答。邀请回答 wang21cj 该类别下有 4 个回答。邀请回答艾玛该类别下有 4 个回答。邀请回答大洼球王该类别下有 4 个回答。邀请回答 mingodong 该类别下有 4 个回答。邀请回答茶壶茶茶该类别下有 4 个回答。邀请回答 musicalboy 该类别下有 4 个回答。邀请回答 hgimtk 该类别下有 4 个回答。邀请回答举报吴湛相关推荐 • 单片机如何生成高精度电压信号？ 5176 • 单片机如何测量3安培直流电流 4303 • 如何对高精度直流电压测量进行优化？ 1381 • 怎样去计算单片机的交流电压电流呢 4002 • 如何去实现高精度的功率转换效率测量？ 1435 • 请问如何实现高精度热电阻测量电路的设计？ 2236 • 高精度电流检测设计求助 5408 • 求助，有什么单片机测量电压电流功率的电路和程序吗？ 343 • 请问怎样去设计一种基于51单片机的数字电流电压表 1642 • 造成高精度AC电流检测系统测量误差的原因是什么？ 1321 1个回答

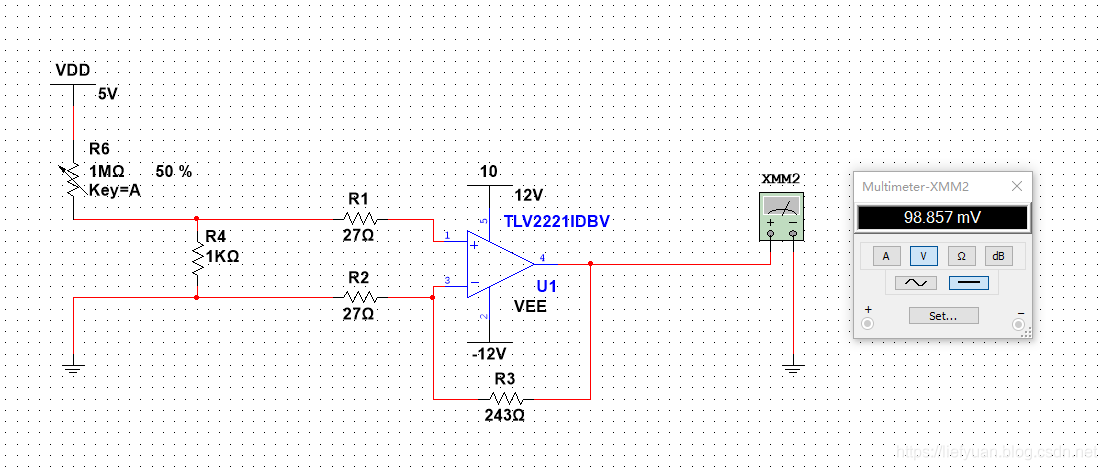

答案对人有帮助，有参考价值 0 　　在嵌入式（单片机）开发过程中，会有测量电流的需求。涉及到的有：　　uA 级别的　　mA 级别的　　A 级别的　　以上的需求电路都可以有一个基本的电路（如下）：同相放大电路　　VDD–R6–GND：代表待测电路，R6为负载　　U1是这个同相放大电路的放大器　　R4是测量电阻（1KΩ意味着它是用于检测小电流的uA级别的）　　放大倍数为10倍：（R3+R2）/R1 　　如果这是一个理想电路的话，待测电路中的电流为100uA（500KΩ）那在测量电阻上的电压就是100uA*1KΩ = 10mV经过10倍放大之后就是100mV。经过单片机的ADC采样就可以推算出电流值了。　　　　测量范围　　上面那个电路的测量范围可以这么计算，前提设置为ADC参考电压为Vref = 0.6V，即放大器的输出端的最大输出电压就是VAout = 0.6V，因为放大器的放大倍数为10倍所以放大器输入电压就是VAin = 0.06V。　　电流加载在电阻上面会有电压，通过这个基本原理就可以计算出该电路的最大测量电流为：Icmax = VAin/Rc = 0.06V/1000Ω = 0.00006A = 60uA。　　进一步　　进一步来说，在这个电路的基础上通过更改R4的阻值就可以测量一个很大范围的电流值了，在实际应用过程中通过设置多路的测量电路，每一路设置不同的测量电阻，然后通过单片机控制各路的切换来达到精确的电流测量。比如可以设置：　　测量电阻可选：　　1000Ω—用于测量最大电流为60uA的电流　　120Ω—用于测量最大电流为500uA的电流　　15Ω—用于测量最大电流为4mA的电流　　2.3Ω—用于测量最大电流为26mA的电流　　0.23Ω—用于测量最大电流为260mA的电流　　0.02Ω—用于测量最大电流为3A的电流　　通过使用比较器（单片机内部比较器或外部比较器）可以及时的转换相应的通道（比较电压0.6V检测信号高或低）。
